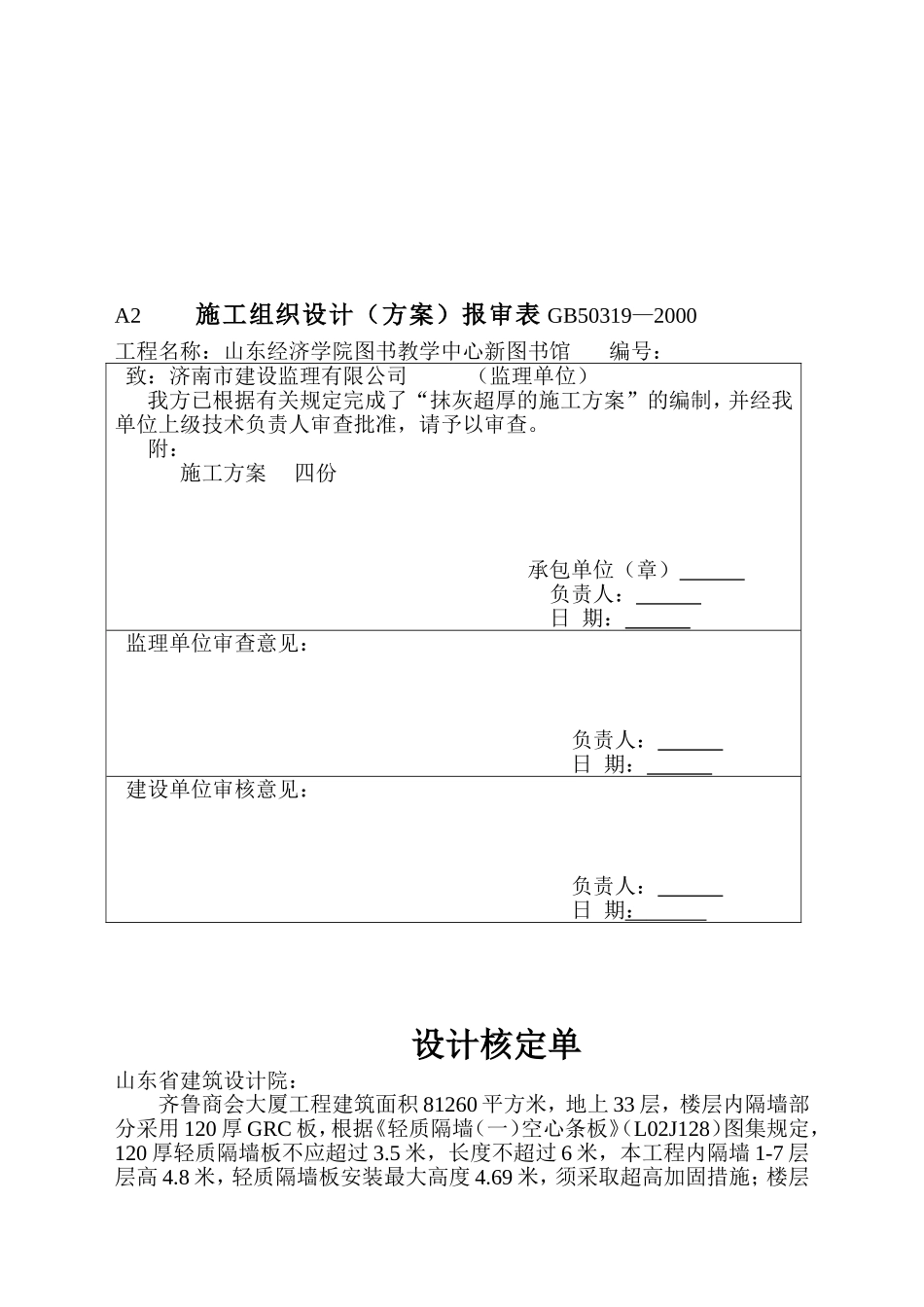

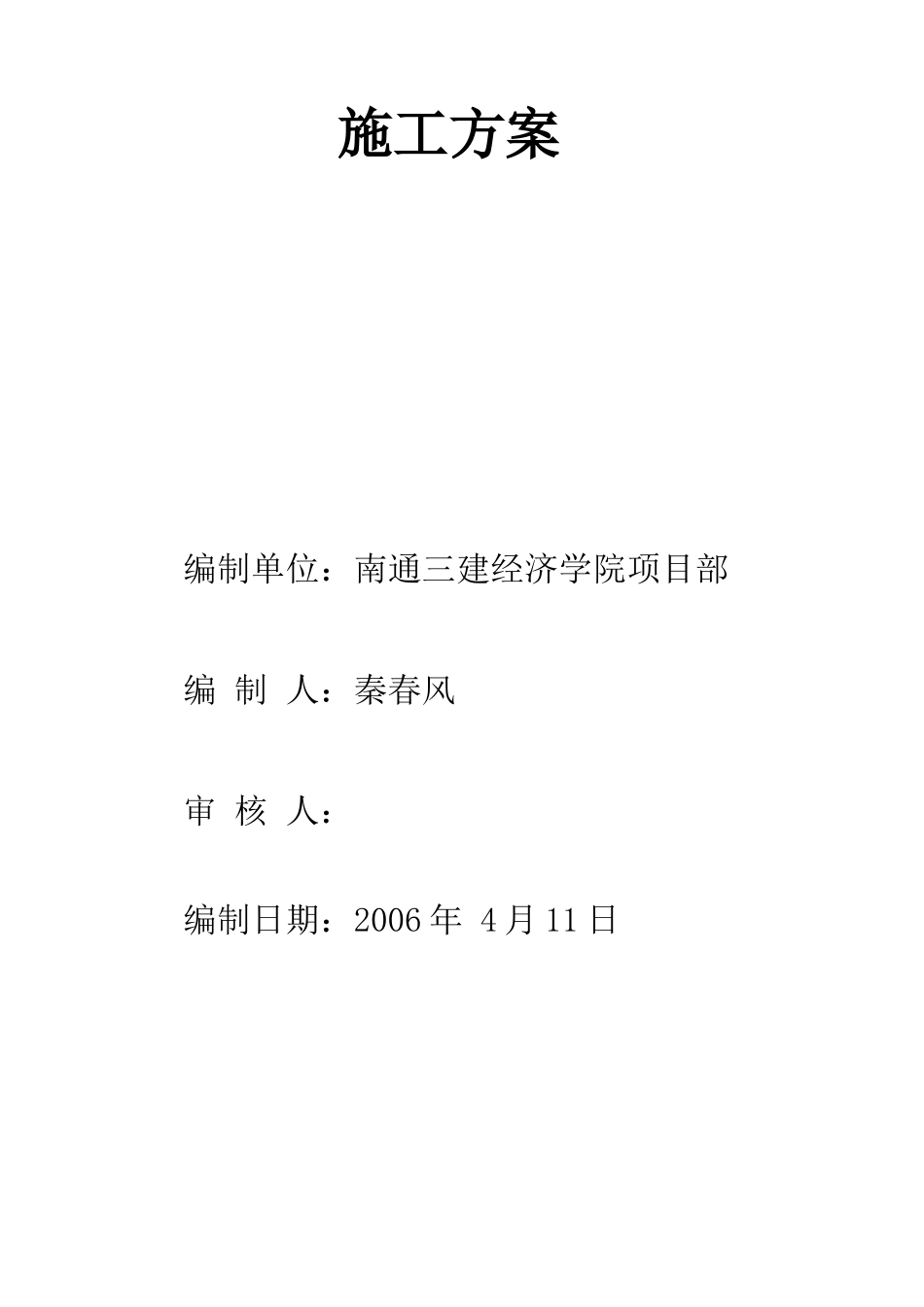

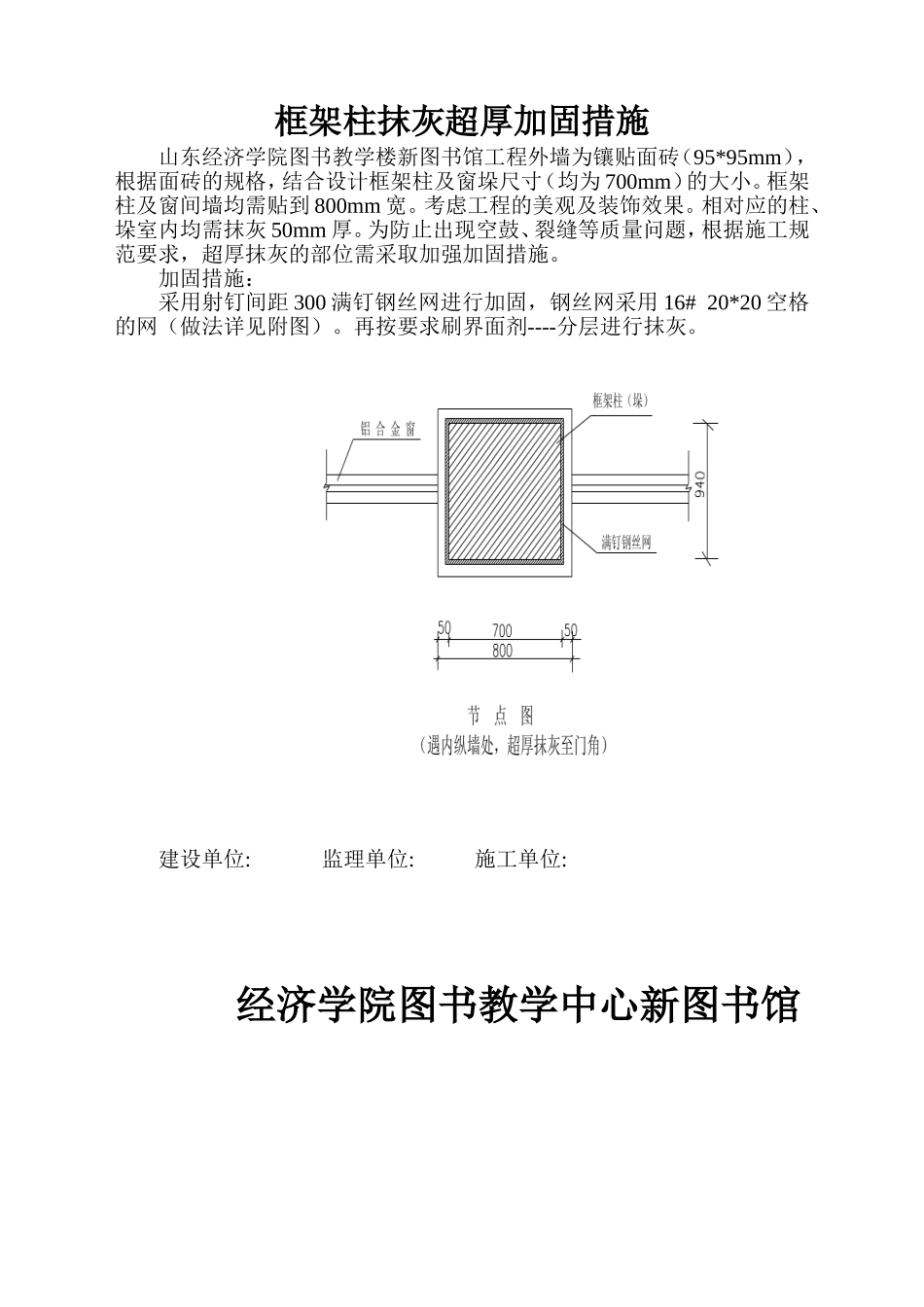

框架柱抹灰超厚加固措施山东经济学院图书教学楼新图书馆工程外墙为镶贴面砖（95*95mm），根据面砖的规格，结合设计框架柱及窗垛尺寸（均为700mm）的大小。框架柱及窗间墙均需贴到800mm宽。考虑工程的美观及装饰效果。相对应的柱、垛室内均需抹灰50mm厚。为防止出现空鼓、裂缝等质量问题，根据施工规范要求，超厚抹灰的部位需采取加强加固措施。加固措施：采用射钉间距300满钉钢丝网进行加固，钢丝网采用16#20*20空格的网（做法详见附图）。再按要求刷界面剂----分层进行抹灰。建设单位:监理单位:施工单位:经济学院图书教学中心新图书馆施工方案编制单位：南通三建经济学院项目部编制人：秦春风审核人：编制日期：2006年4月11日A2施工组织设计（方案）报审表GB50319—2000工程名称：山东经济学院图书教学中心新图书馆编号：致：济南市建设监理有限公司（监理单位）我方已根据有关规定完成了“抹灰超厚的施工方案”的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工方案四份承包单位（章）负责人：日期：监理单位审查意见：负责人：日期：建设单位审核意见：负责人：日期：设计核定单山东省建筑设计院：齐鲁商会大厦工程建筑面积81260平方米，地上33层，楼层内隔墙部分采用120厚GRC板，根据《轻质隔墙（一）空心条板》（L02J128）图集规定，120厚轻质隔墙板不应超过3.5米，长度不超过6米，本工程内隔墙1-7层层高4.8米，轻质隔墙板安装最大高度4.69米，须采取超高加固措施；楼层部分内隔墙长度超过6米，须采取超长加固措施。我部采取以下轻质隔墙超长、超高加固措施是否同意（后附加固措施）？请批复。中建八局一公司齐鲁商会项目部2004-11-8设计院意见：轻质隔墙超长、超高加固措施齐鲁商会大厦工程建筑面积81260平方米，地上33层，楼层内隔墙部分采用120厚GRC板，根据《轻质隔墙（一）空心条板》（L02J128）图集规定，120厚轻质隔墙板不应超过3.5米，长度不超过6米，本工程内隔墙1-7层层高4.8米，轻质隔墙板安装最大高度4.69米，须采取超高加固措施；楼层部分内隔墙长度超过6米，须采取超长加固措施。一、超高加固措施采用角钢水平支撑结合“U”型卡加固，“U”型卡采用加厚加强型，厚度2.5mm。每道超高轻质隔墙板的下排板安装固定后，在下排板顶部两侧固定两道通长5#角钢，两侧角钢每隔60cm用3mm厚扁铁焊接固定形成整体，通长角钢两侧水平间距3000mm焊接5#角钢，垂直于水平通长角钢上部与顶板梁连接（采用M10膨胀螺栓）；固定上排板的“U”型卡焊接在水平通长角钢上表面，上排板顶部“U”型卡采用M8膨胀螺丝加强固定，详见附图。二、超长加固措施轻质隔墙每隔6米留设120*240的砼构造柱（C20），配筋4Ф12，箍筋Ф6@400，竖向钢筋需进行植筋。在构造柱两侧的轻质隔墙条板上用切割机割出100*100间距1米的槽口，形成马牙槎，待该道轻质隔墙条板安装固定完成后进行构造柱砼浇筑。详见附图。三、超高加固措施中采用的角钢上表面应伸入构造柱中形成整体。设计核定单山东省建筑设计院：齐鲁商会大厦工程建筑面积81260平方米，地上33层，楼层内隔墙部分采用120厚GRC板，根据《轻质隔墙（一）空心条板》（L02J128）图集规定，120厚轻质隔墙板不应超过3.5米，长度不超过6米，本工程内隔墙1-7层层高4.8米，轻质隔墙板安装最大高度4.69米，须采取超高加固措施；楼层部分内隔墙长度超过6米，须采取超长加固措施。我部采取以下轻质隔墙超长、超高加固措施是否同意（后附加固措施）？请批复。中建八局一公司齐鲁商会项目部2004-11-8设计院意见：
