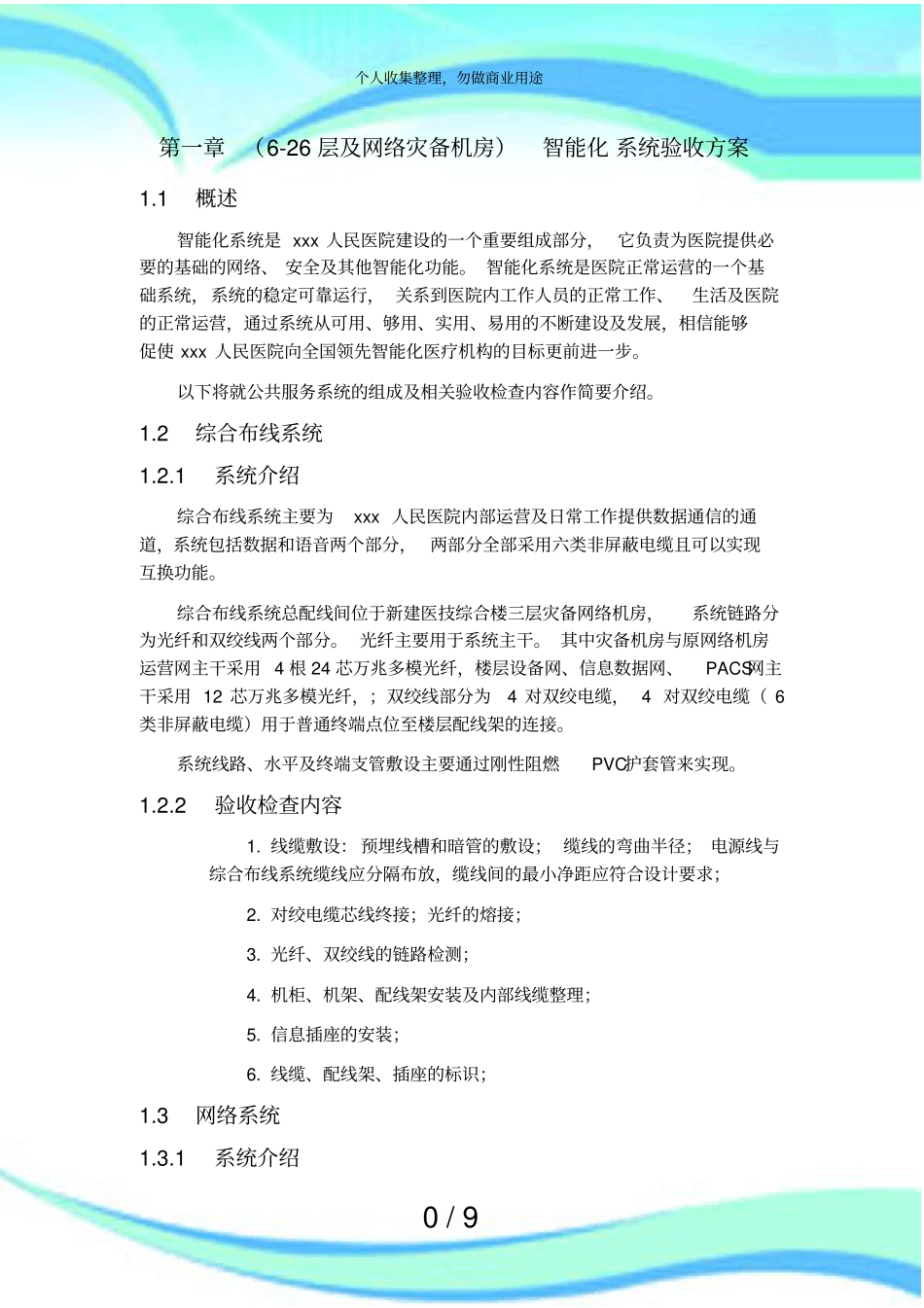

1/9人民医院智能化系统验收实施方案2/9————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途0/9第一章（6-26层及网络灾备机房）智能化系统验收方案1.1概述智能化系统是xxx人民医院建设的一个重要组成部分，它负责为医院提供必要的基础的网络、安全及其他智能化功能。智能化系统是医院正常运营的一个基础系统，系统的稳定可靠运行，关系到医院内工作人员的正常工作、生活及医院的正常运营，通过系统从可用、够用、实用、易用的不断建设及发展，相信能够促使xxx人民医院向全国领先智能化医疗机构的目标更前进一步。以下将就公共服务系统的组成及相关验收检查内容作简要介绍。1.2综合布线系统1.2.1系统介绍综合布线系统主要为xxx人民医院内部运营及日常工作提供数据通信的通道，系统包括数据和语音两个部分，两部分全部采用六类非屏蔽电缆且可以实现互换功能。综合布线系统总配线间位于新建医技综合楼三层灾备网络机房，系统链路分为光纤和双绞线两个部分。光纤主要用于系统主干。其中灾备机房与原网络机房运营网主干采用4根24芯万兆多模光纤，楼层设备网、信息数据网、PACS网主干采用12芯万兆多模光纤，；双绞线部分为4对双绞电缆，4对双绞电缆（6类非屏蔽电缆）用于普通终端点位至楼层配线架的连接。系统线路、水平及终端支管敷设主要通过刚性阻燃PVC护套管来实现。1.2.2验收检查内容1.线缆敷设：预埋线槽和暗管的敷设；缆线的弯曲半径；电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；2.对绞电缆芯线终接；光纤的熔接；3.光纤、双绞线的链路检测；4.机柜、机架、配线架安装及内部线缆整理；5.信息插座的安装；6.线缆、配线架、插座的标识；1.3网络系统1.3.1系统介绍个人收集整理，勿做商业用途1/9xxx人民医院网络分为设备网、办公网及PACS网，三套网络之间彼此物理隔离。设备网、办公网、PACS网核心交换机与各楼层接入交换机通过千兆光纤模块相连，办公网、PACS网核心交换机与原网络机房交换机通过万兆光模块相连。设备网核心交换机与服务器千兆相连。设备网连接xxx人民医院6-26层视频监控、多媒体发布、基准时钟、病人探视（此系统甩项）系统的所有设备，为各种业务提供网络服务。所有设备网网段的网关终结在核心交换机上。设备网楼层接入交换机共有8台H3C交换机，所有接入层交换机与核心交换机通过千兆光纤模块上联，8台接入层交换机的分布情况：7个弱电间各一台，消防监控中心一台。办公网为xxx人民医院办公人员办公自动化提供网络服务，并提供网络出口，供办公人员登录因特网和局域网。所有办公网网段的网关均终结在核心交换机上，配置默认路由指向上联的NAT设备即可上外网。办公网楼层接入交换机共21台和3台汇聚光交换机，所有交换机与汇聚交换机通过千兆光纤模块千兆上联，所有汇聚光交换机通过万兆光模块与核心交换机万兆上联。21台交换机的分布情况：7个弱电间各三台，3台汇聚光交换机分布情况：网络灾备机房三台。1.3.2验收检测内容1.安装质量检查：机房环境是否满足要求；设备器材清点检查；设备模块配置检查；设备间及机架内缆线布放；各种标签检查；2.设备通电测试：设备供电正常；报警指示工作正常；设备通电后工作正常及故障检查。3.系统的检测应包括连通性检测、路由检测、容错功能检测、网络管理功能检测。4.连通性检测方法可采用相关测试命令进行测试，或根据设计要求使用网络测试仪测试网络的连通性。5.根据网络设备的连通图，网管工作站应能够和任何一台网络设备通信；6.各子网内用户之间的通信功能检测：根据网络配置方案要求，允许通信的计算机之间可以进行资源共享和信息交换，不允许通信的计算机之间无法通信；并保证网络节点符合设计规定的通讯协议和适用标准；7.网络系统应具备自诊断功能，当某台网络设备或线路发生故障个人收集整理，勿做商业用途2/9后，网管系统应能够及时报警和定位故障点；8.应能够对网络设备进行远程配置和网络性能检测，提供网络节点的流量、广播率和错误率等参数。1.4有线电视系统...
