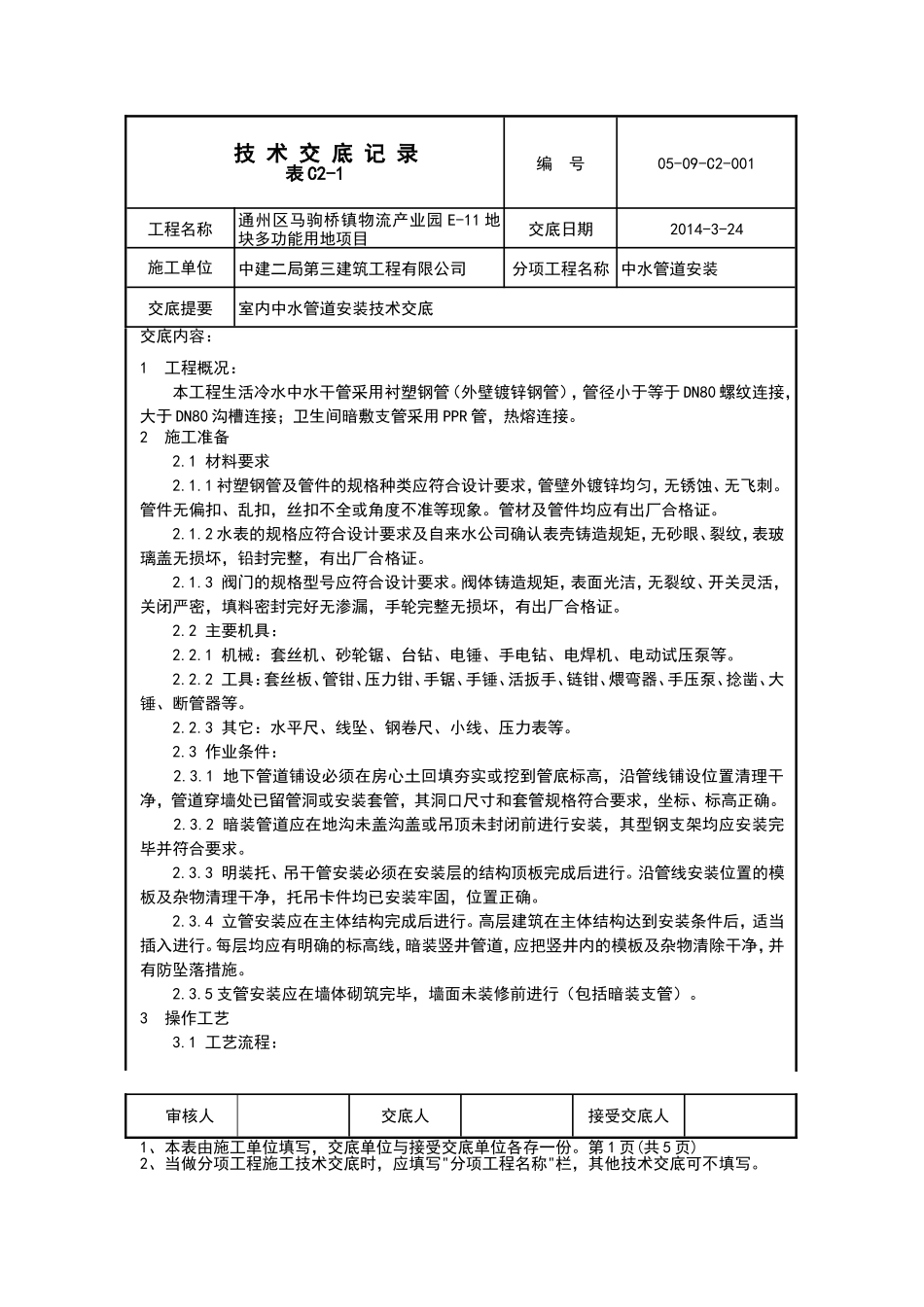

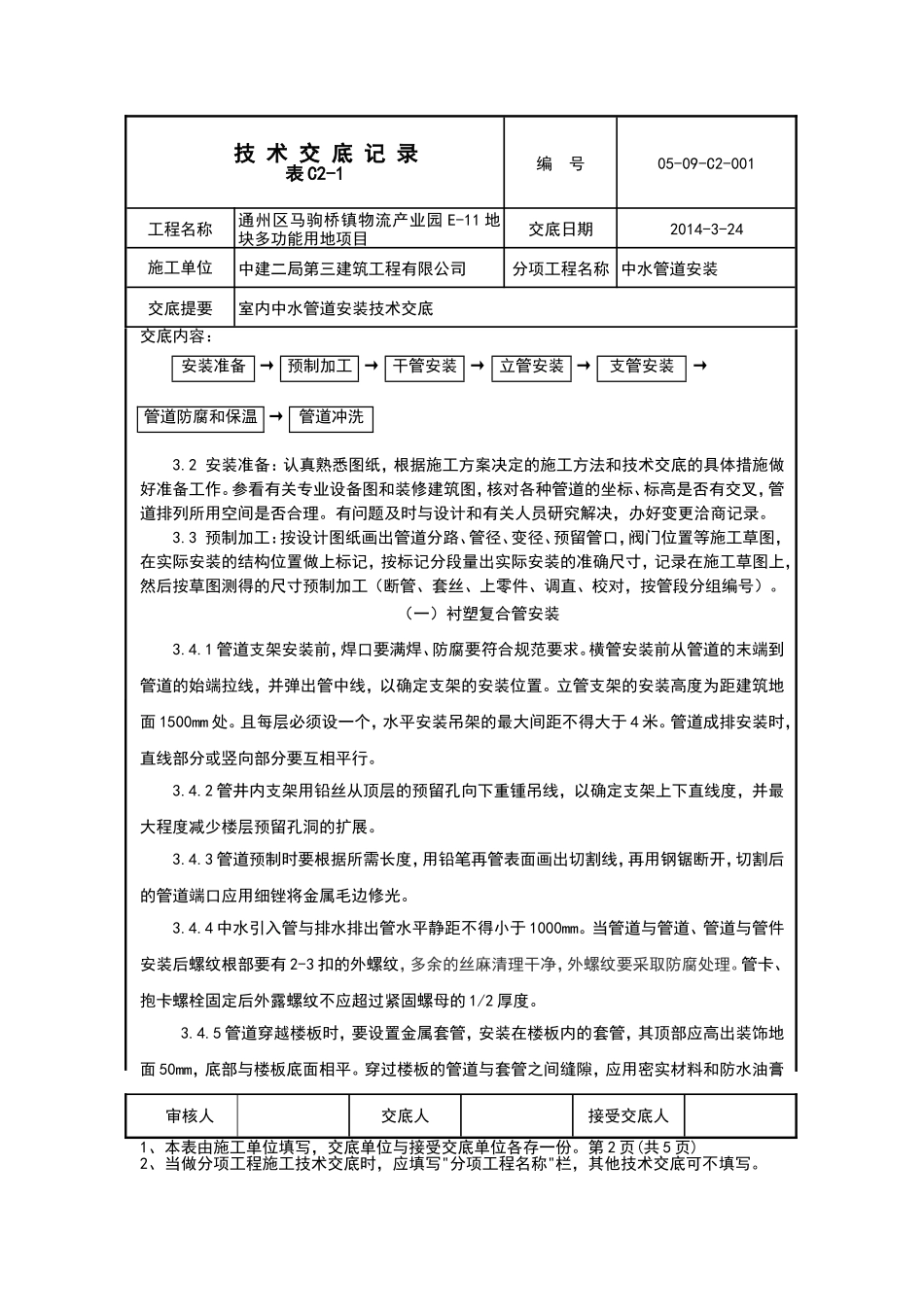

技术交底记录表C2-1编号05-09-C2-001工程名称通州区马驹桥镇物流产业园E-11地块多功能用地项目交底日期2014-3-24施工单位中建二局第三建筑工程有限公司分项工程名称中水管道安装交底提要室内中水管道安装技术交底交底内容：1工程概况：本工程生活冷水中水干管采用衬塑钢管（外壁镀锌钢管），管径小于等于DN80螺纹连接，大于DN80沟槽连接；卫生间暗敷支管采用PPR管，热熔连接。2施工准备2.1材料要求2.1.1衬塑钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。2.1.2水表的规格应符合设计要求及自来水公司确认表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。2.1.3阀门的规格型号应符合设计要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。2.2主要机具：2.2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。2.2.2工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。2.3作业条件：2.3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2.3.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。2.3.3明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。2.3.4立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。2.3.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。3操作工艺3.1工艺流程：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。第1页(共5页)2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号05-09-C2-001工程名称通州区马驹桥镇物流产业园E-11地块多功能用地项目交底日期2014-3-24施工单位中建二局第三建筑工程有限公司分项工程名称中水管道安装交底提要室内中水管道安装技术交底交底内容：安装准备→预制加工→干管安装→立管安装→支管安装→管道防腐和保温→管道冲洗3.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。3.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。（一）衬塑复合管安装3.4.1管道支架安装前，焊口要满焊、防腐要符合规范要求。横管安装前从管道的末端到管道的始端拉线，并弹出管中线，以确定支架的安装位置。立管支架的安装高度为距建筑地面1500mm处。且每层必须设一个，水平安装吊架的最大间距不得大于4米。管道成排安装时，直线部分或竖向部分要互相平行。3.4.2管井内支架用铅丝从顶层的预留孔向下重锺吊线，以确定支架上下直线度，并最大程度减少楼层预留孔洞的扩展。3.4.3管道预制时要根据所需长度，用铅笔再管表面画出切割线，再用钢锯断开，切割后的管道端口应用细锉将金属毛边修光。3.4.4中水引入管与排水排出管水平静距不得小于1000mm。当管道与管道、管道与管件安装后螺纹根部要有2-3扣的外螺纹，多余的丝麻清理干净，外螺纹要采取防腐处理。管卡、抱卡螺栓固定后外露螺纹不应超过紧固螺母的1/2厚度。3.4.5管道穿越楼板时，要设置金属套管，安装在楼板内的套管，其顶部应...
