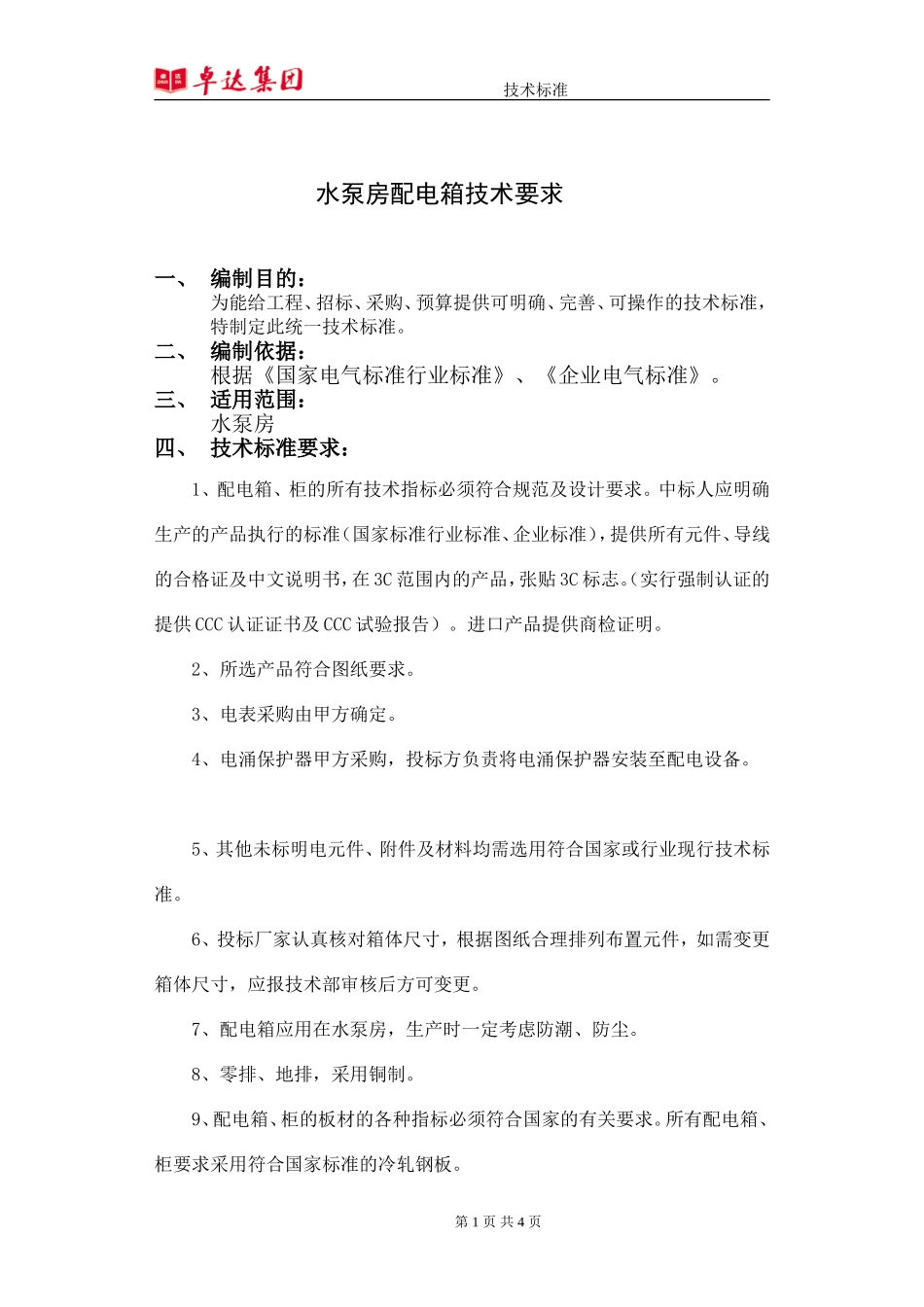

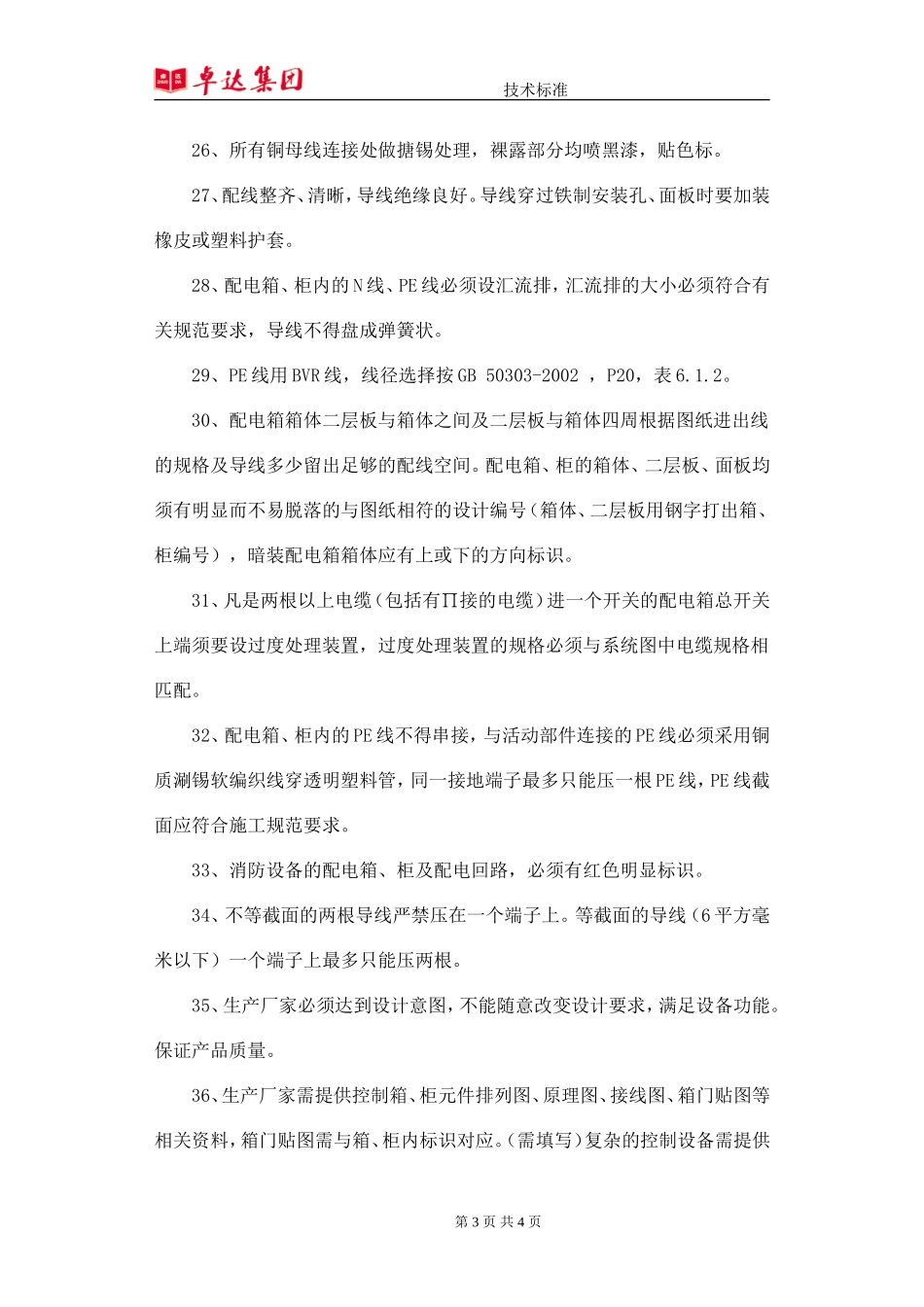

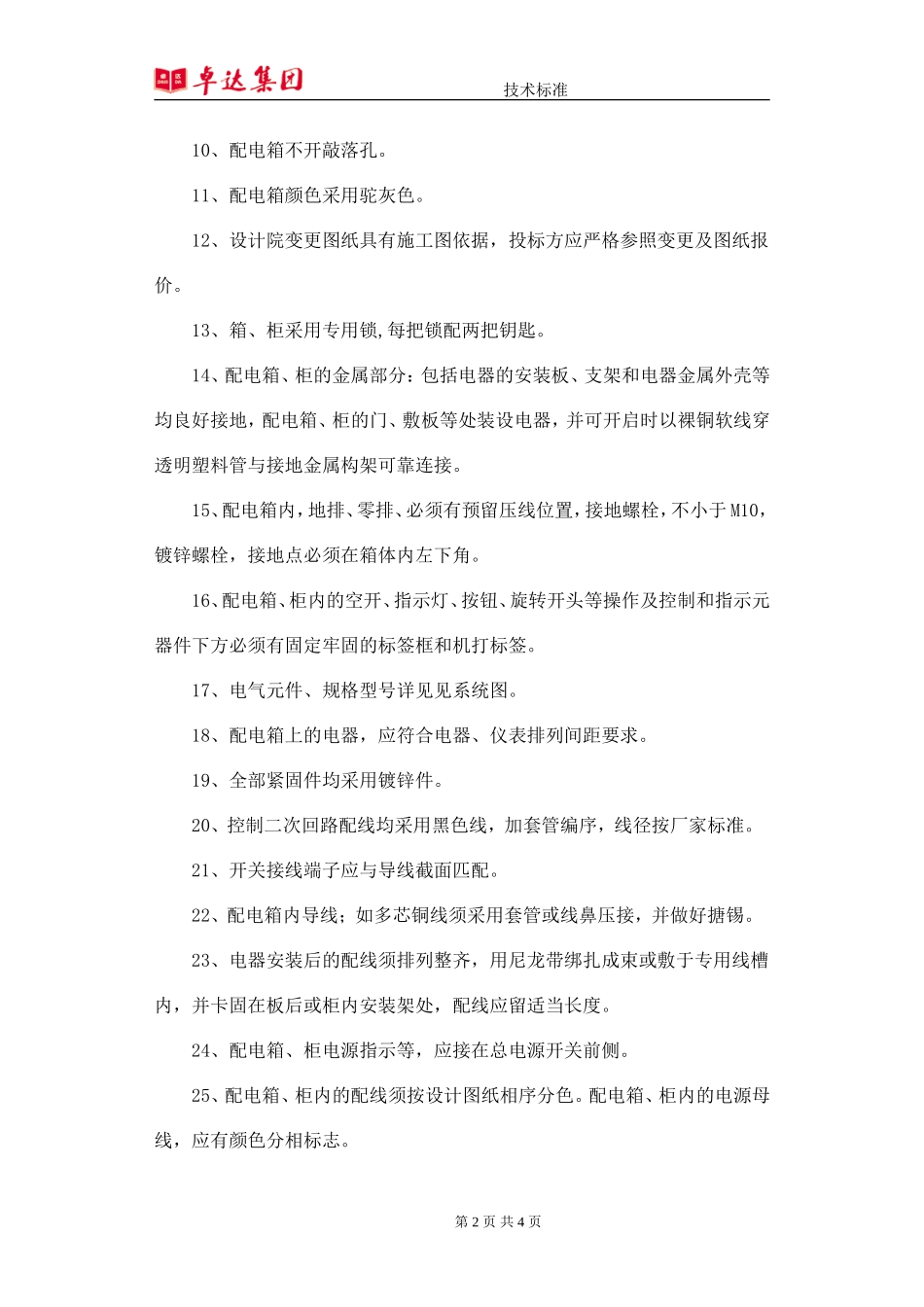

技术标准水泵房配电箱技术要求一、编制目的：为能给工程、招标、采购、预算提供可明确、完善、可操作的技术标准，特制定此统一技术标准。二、编制依据：根据《国家电气标准行业标准》、《企业电气标准》。三、适用范围：水泵房四、技术标准要求：1、配电箱、柜的所有技术指标必须符合规范及设计要求。中标人应明确生产的产品执行的标准（国家标准行业标准、企业标准），提供所有元件、导线的合格证及中文说明书，在3C范围内的产品，张贴3C标志。（实行强制认证的提供CCC认证证书及CCC试验报告）。进口产品提供商检证明。2、所选产品符合图纸要求。3、电表采购由甲方确定。4、电涌保护器甲方采购，投标方负责将电涌保护器安装至配电设备。5、其他未标明电元件、附件及材料均需选用符合国家或行业现行技术标准。6、投标厂家认真核对箱体尺寸，根据图纸合理排列布置元件，如需变更箱体尺寸，应报技术部审核后方可变更。7、配电箱应用在水泵房，生产时一定考虑防潮、防尘。8、零排、地排，采用铜制。9、配电箱、柜的板材的各种指标必须符合国家的有关要求。所有配电箱、柜要求采用符合国家标准的冷轧钢板。第1页共4页技术标准10、配电箱不开敲落孔。11、配电箱颜色采用驼灰色。12、设计院变更图纸具有施工图依据，投标方应严格参照变更及图纸报价。13、箱、柜采用专用锁,每把锁配两把钥匙。14、配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。15、配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10，镀锌螺栓，接地点必须在箱体内左下角。16、配电箱、柜内的空开、指示灯、按钮、旋转开头等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。17、电气元件、规格型号详见见系统图。18、配电箱上的电器，应符合电器、仪表排列间距要求。19、全部紧固件均采用镀锌件。20、控制二次回路配线均采用黑色线，加套管编序，线径按厂家标准。21、开关接线端子应与导线截面匹配。22、配电箱内导线；如多芯铜线须采用套管或线鼻压接，并做好搪锡。23、电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。24、配电箱、柜电源指示等，应接在总电源开关前侧。25、配电箱、柜内的配线须按设计图纸相序分色。配电箱、柜内的电源母线，应有颜色分相标志。第2页共4页技术标准26、所有铜母线连接处做搪锡处理，裸露部分均喷黑漆，贴色标。27、配线整齐、清晰，导线绝缘良好。导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。28、配电箱、柜内的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，导线不得盘成弹簧状。29、PE线用BVR线，线径选择按GB50303-2002，P20，表6.1.2。30、配电箱箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或下的方向标识。31、凡是两根以上电缆（包括有∏接的电缆）进一个开关的配电箱总开关上端须要设过度处理装置，过度处理装置的规格必须与系统图中电缆规格相匹配。32、配电箱、柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。33、消防设备的配电箱、柜及配电回路，必须有红色明显标识。34、不等截面的两根导线严禁压在一个端子上。等截面的导线（6平方毫米以下）一个端子上最多只能压两根。35、生产厂家必须达到设计意图，不能随意改变设计要求，满足设备功能。保证产品质量。36、生产厂家需提供控制箱、柜元件排列图、原理图、接线图、箱门贴图等相关资料，箱门贴图需与箱、柜内标识对应。（需填写）复杂的控制设备需提供第3页共4页技术标准操作规程或说明文件。37、配电箱、柜内的系统图张贴在柜门后侧。第4页共4页
