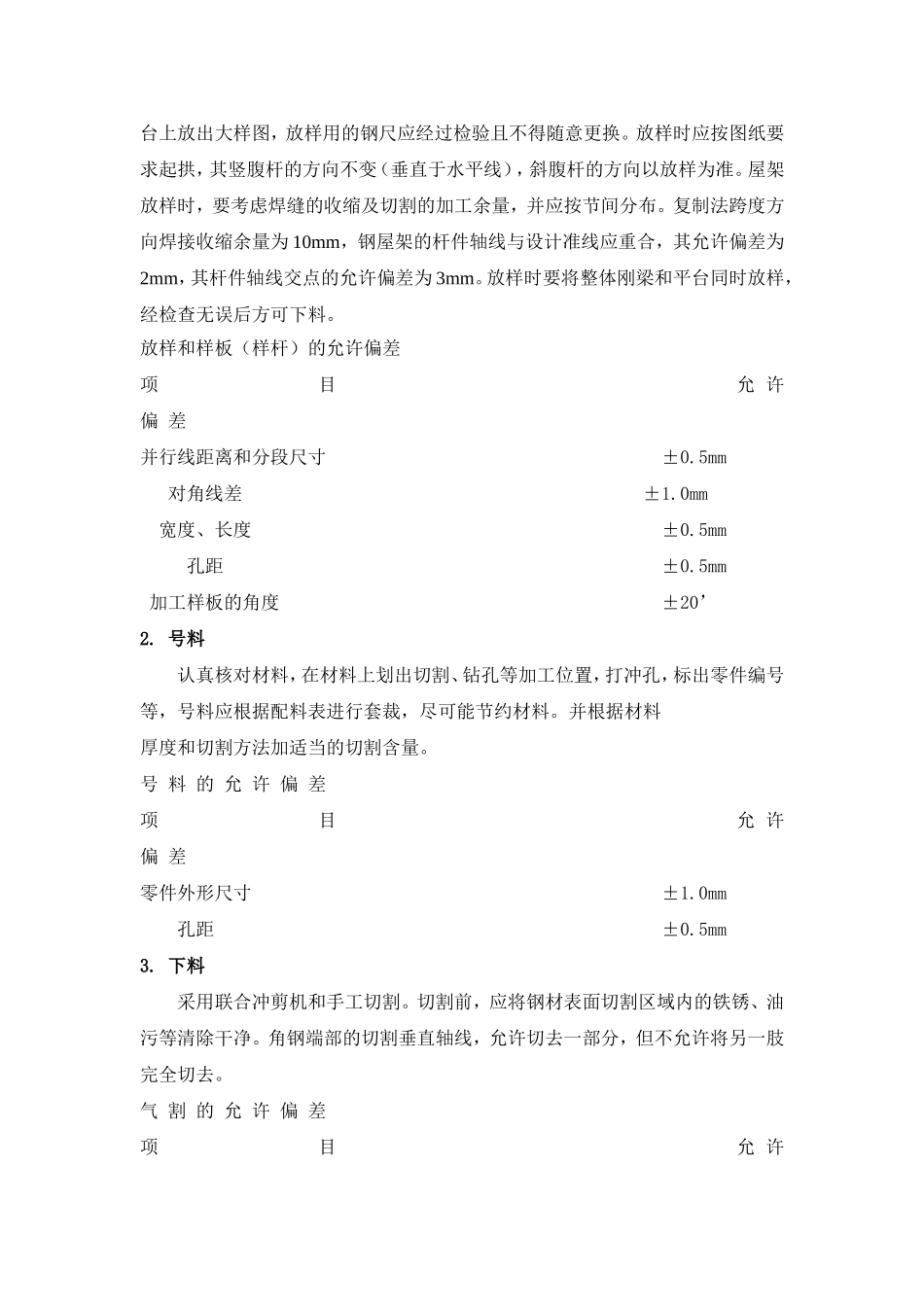

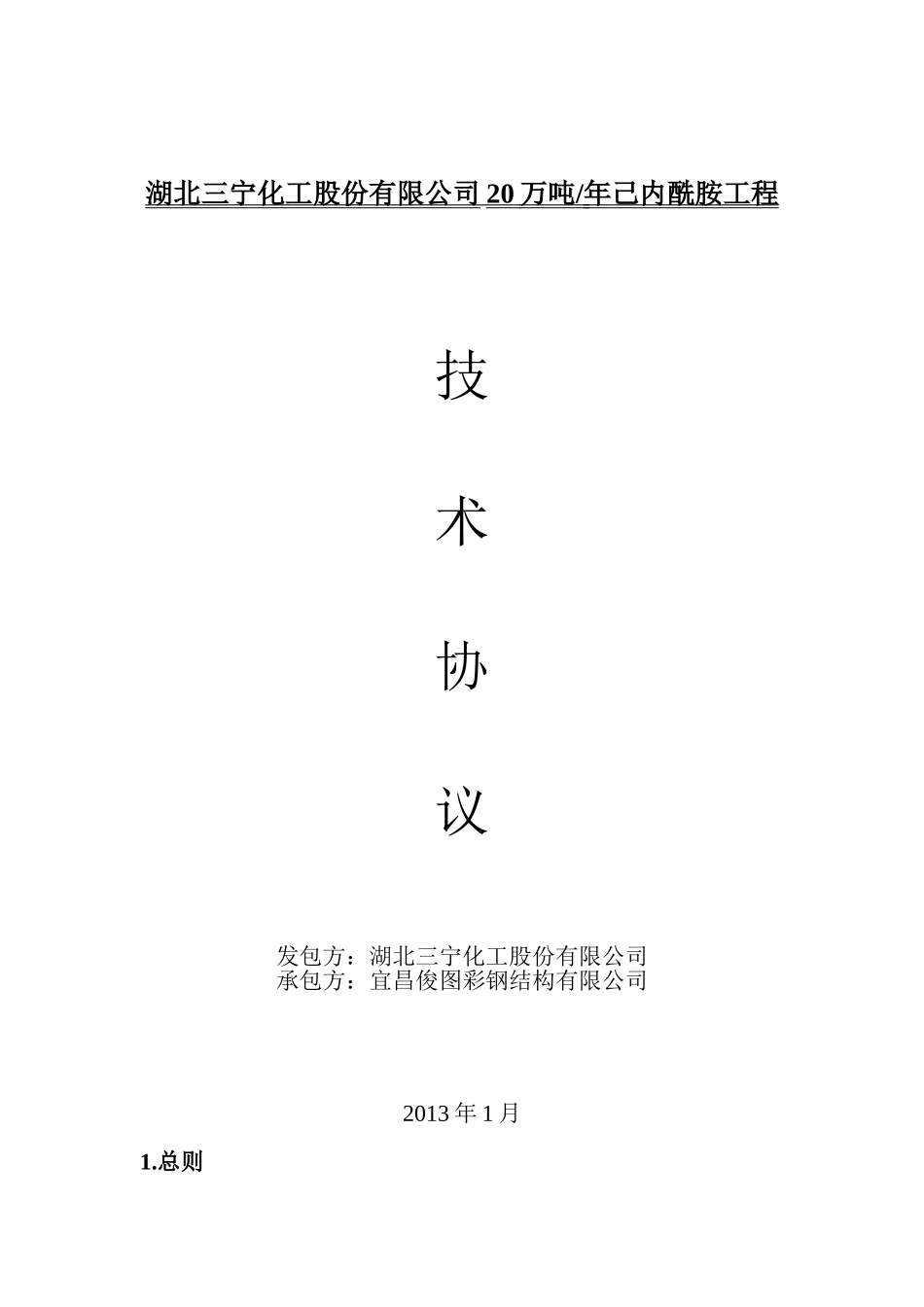

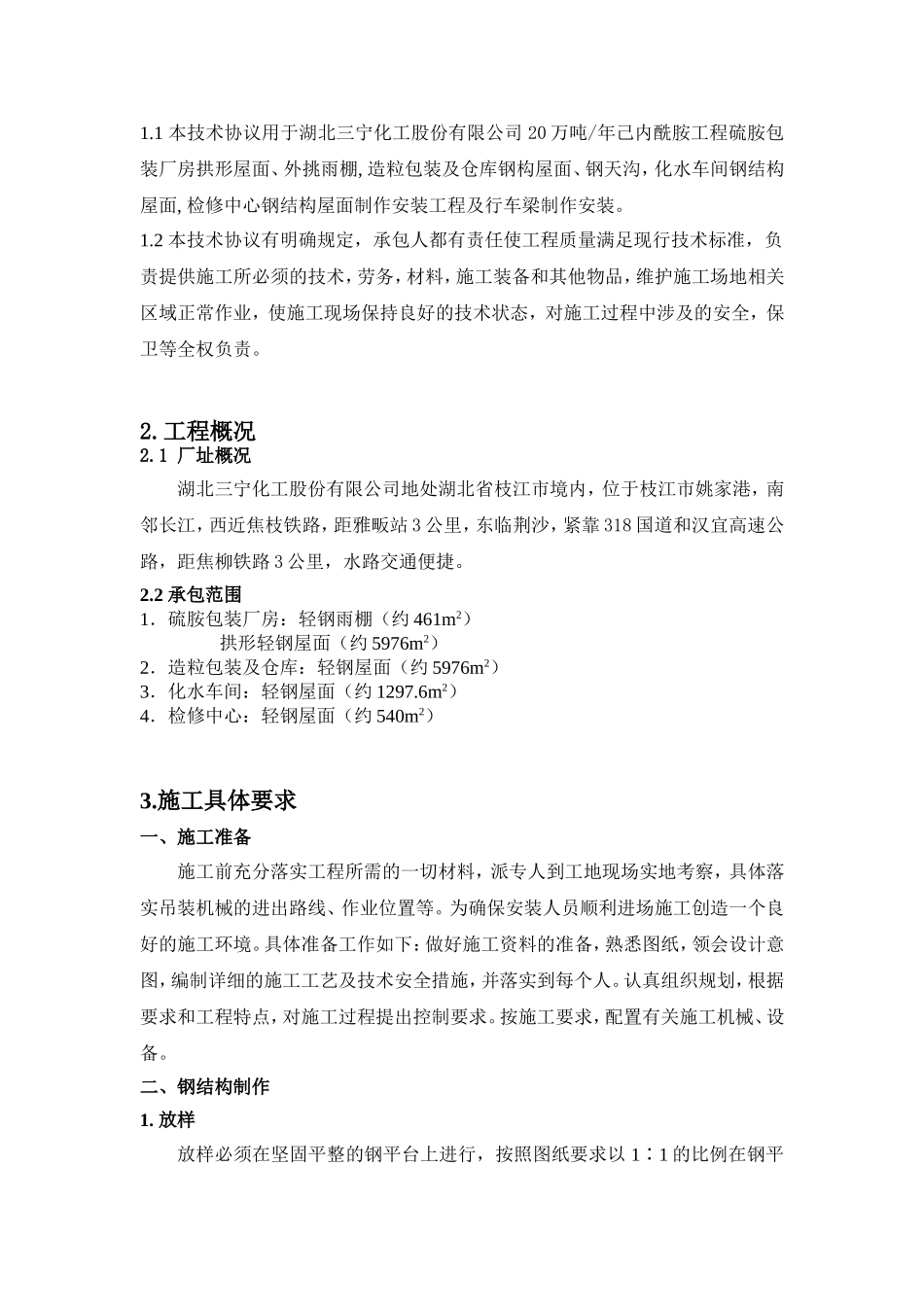

湖北三宁化工股份有限公司20万吨/年己内酰胺工程技术协议发包方：湖北三宁化工股份有限公司承包方：宜昌俊图彩钢结构有限公司2013年1月1.总则1.1本技术协议用于湖北三宁化工股份有限公司20万吨/年己内酰胺工程硫胺包装厂房拱形屋面、外挑雨棚,造粒包装及仓库钢构屋面、钢天沟，化水车间钢结构屋面,检修中心钢结构屋面制作安装工程及行车梁制作安装。1.2本技术协议有明确规定，承包人都有责任使工程质量满足现行技术标准，负责提供施工所必须的技术，劳务，材料，施工装备和其他物品，维护施工场地相关区域正常作业，使施工现场保持良好的技术状态，对施工过程中涉及的安全，保卫等全权负责。2.工程概况2.1厂址概况湖北三宁化工股份有限公司地处湖北省枝江市境内，位于枝江市姚家港，南邻长江，西近焦枝铁路，距雅畈站3公里，东临荆沙，紧靠318国道和汉宜高速公路，距焦柳铁路3公里，水路交通便捷。2.2承包范围1．硫胺包装厂房：轻钢雨棚（约461m2）拱形轻钢屋面（约5976m2）2．造粒包装及仓库：轻钢屋面（约5976m2）3．化水车间：轻钢屋面（约1297.6m2）4．检修中心：轻钢屋面（约540m2）3.施工具体要求一、施工准备施工前充分落实工程所需的一切材料，派专人到工地现场实地考察，具体落实吊装机械的进出路线、作业位置等。为确保安装人员顺利进场施工创造一个良好的施工环境。具体准备工作如下：做好施工资料的准备，熟悉图纸，领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。认真组织规划，根据要求和工程特点，对施工过程提出控制要求。按施工要求，配置有关施工机械、设备。二、钢结构制作1.放样放样必须在坚固平整的钢平台上进行，按照图纸要求以1∶1的比例在钢平台上放出大样图，放样用的钢尺应经过检验且不得随意更换。放样时应按图纸要求起拱，其竖腹杆的方向不变（垂直于水平线），斜腹杆的方向以放样为准。屋架放样时，要考虑焊缝的收缩及切割的加工余量，并应按节间分布。复制法跨度方向焊接收缩余量为10mm，钢屋架的杆件轴线与设计准线应重合，其允许偏差为2mm，其杆件轴线交点的允许偏差为3mm。放样时要将整体刚梁和平台同时放样，经检查无误后方可下料。放样和样板（样杆）的允许偏差项目允许偏差并行线距离和分段尺寸±0.5mm对角线差±1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20’2.号料认真核对材料，在材料上划出切割、钻孔等加工位置，打冲孔，标出零件编号等，号料应根据配料表进行套裁，尽可能节约材料。并根据材料厚度和切割方法加适当的切割含量。号料的允许偏差项目允许偏差零件外形尺寸±1.0mm孔距±0.5mm3.下料采用联合冲剪机和手工切割。切割前，应将钢材表面切割区域内的铁锈、油污等清除干净。角钢端部的切割垂直轴线，允许切去一部分，但不允许将另一肢完全切去。气割的允许偏差项目允许偏差零件宽度、长度±3.0mm切割面平面度0.05t且不大于2.0mm割纹深度0.2mm局部缺口深度1.0mm机械剪切允许偏差项目允许偏差零件宽度、长度±3.0mm边缘缺棱1.0mm型钢端部垂直度0.2mm4.平直在下料过程中出现的变形，可通过机械矫正与火焰矫正结合进行，加热温度不得超过900℃。5.装配件制孔装配件（连接件）落完料后应进行制孔。C级螺栓孔的允许偏差项目允许偏差直径+1.0mm圆度2.0mm垂直度0.03t且不大于2.0mm6.拼接上、下弦杆和腹杆三者的拼接缝不应设在同一截面，三者应相互错开且不小于200mm。7.组装现在放样平台上装配好作为基准的整榀屋架（即以单角钢点焊于节点板上面形成的桁架片），翻身后作为复模。在复模上复制出与复模相同的也带有节点板的的半片屋架，将其翻身，然后配上另半片屋架的杆件。焊接完成后，成为整榀屋架。如此反复，在复模上继续进行各榀屋架的制作。屋架装配前，应将组合角钢相对的缝隙面预先除锈和进行防锈涂装。装配时，屋架的腹杆与弦杆或腹杆与腹杆边缘之间间隙应不小于15∽20mm，屋架节点板一般伸出弦杆边缘15∽20mm。焊接连接组装的允许偏差项目允许偏差对口错边t/10且不大于3.0mm间隙±1.0mm垂直度b/100且不大于2.0mm8.焊接屋架焊接前，应找平垫实，焊接时宜从屋架中间向两端对称焊接，焊接时不宜采用单...
