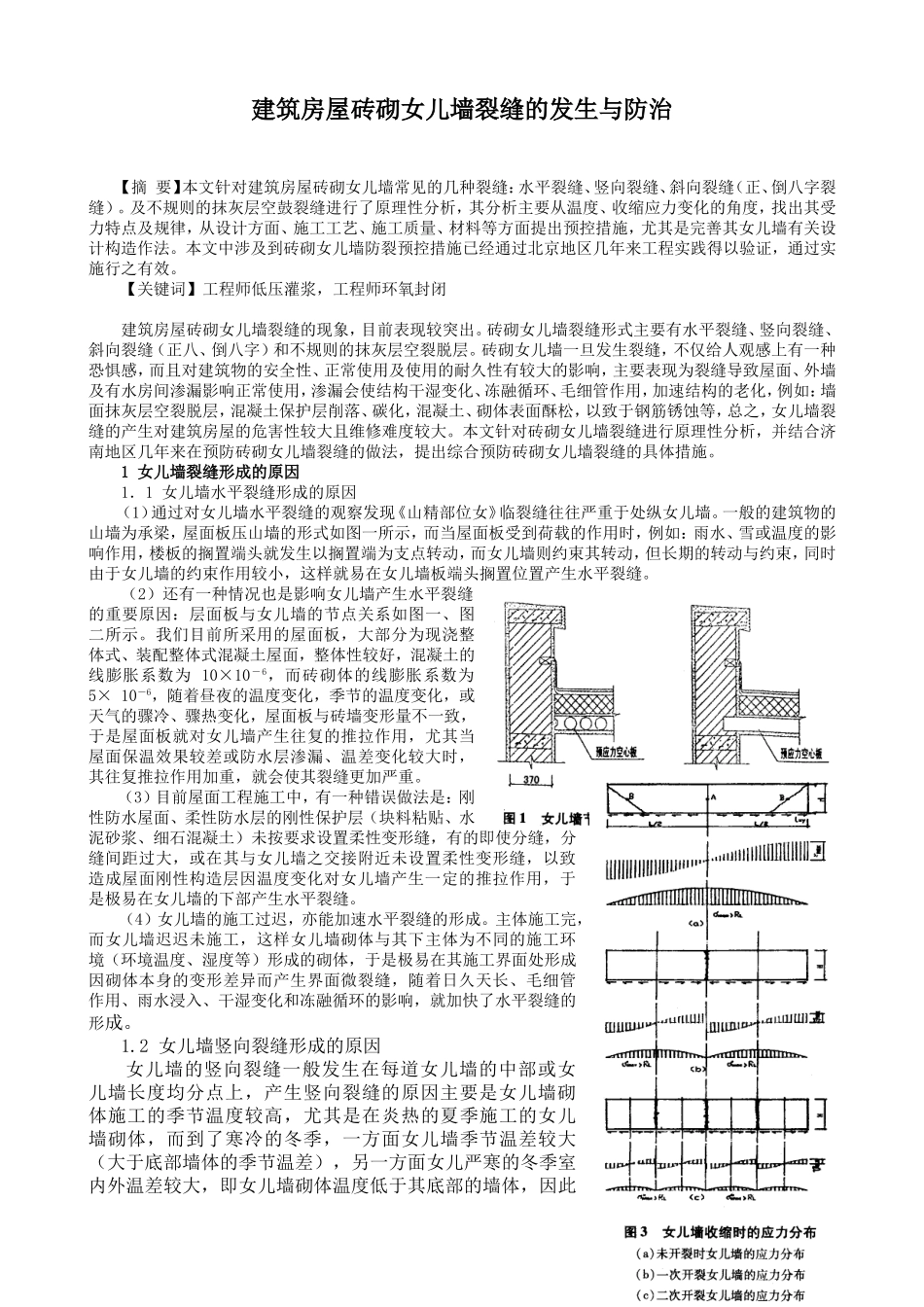

建筑房屋砖砌女儿墙裂缝的发生与防治【摘要】本文针对建筑房屋砖砌女儿墙常见的几种裂缝：水平裂缝、竖向裂缝、斜向裂缝（正、倒八字裂缝）。及不规则的抹灰层空鼓裂缝进行了原理性分析，其分析主要从温度、收缩应力变化的角度，找出其受力特点及规律，从设计方面、施工工艺、施工质量、材料等方面提出预控措施，尤其是完善其女儿墙有关设计构造作法。本文中涉及到砖砌女儿墙防裂预控措施已经通过北京地区几年来工程实践得以验证，通过实施行之有效。【关键词】工程师低压灌浆，工程师环氧封闭建筑房屋砖砌女儿墙裂缝的现象，目前表现较突出。砖砌女儿墙裂缝形式主要有水平裂缝、竖向裂缝、斜向裂缝（正八、倒八字）和不规则的抹灰层空裂脱层。砖砌女儿墙一旦发生裂缝，不仅给人观感上有一种恐惧感，而且对建筑物的安全性、正常使用及使用的耐久性有较大的影响，主要表现为裂缝导致屋面、外墙及有水房间渗漏影响正常使用，渗漏会使结构干湿变化、冻融循环、毛细管作用，加速结构的老化，例如：墙面抹灰层空裂脱层，混凝土保护层削落、碳化，混凝土、砌体表面酥松，以致于钢筋锈蚀等，总之，女儿墙裂缝的产生对建筑房屋的危害性较大且维修难度较大。本文针对砖砌女儿墙裂缝进行原理性分析，并结合济南地区几年来在预防砖砌女儿墙裂缝的做法，提出综合预防砖砌女儿墙裂缝的具体措施。1女儿墙裂缝形成的原因1．1女儿墙水平裂缝形成的原因（1）通过对女儿墙水平裂缝的观察发现《山精部位女》临裂缝往往严重于处纵女儿墙。一般的建筑物的山墙为承梁，屋面板压山墙的形式如图一所示，而当屋面板受到荷载的作用时，例如：雨水、雪或温度的影响作用，楼板的搁置端头就发生以搁置端为支点转动，而女儿墙则约束其转动，但长期的转动与约束，同时由于女儿墙的约束作用较小，这样就易在女儿墙板端头搁置位置产生水平裂缝。（2）还有一种情况也是影响女儿墙产生水平裂缝的重要原因：层面板与女儿墙的节点关系如图一、图二所示。我们目前所采用的屋面板，大部分为现浇整体式、装配整体式混凝土屋面，整体性较好，混凝土的线膨胀系数为10×10－6，而砖砌体的线膨胀系数为5×10－6，随着昼夜的温度变化，季节的温度变化，或天气的骤冷、骤热变化，屋面板与砖墙变形量不一致，于是屋面板就对女儿墙产生往复的推拉作用，尤其当屋面保温效果较差或防水层渗漏、温差变化较大时，其往复推拉作用加重，就会使其裂缝更加严重。（3）目前屋面工程施工中，有一种错误做法是：刚性防水屋面、柔性防水层的刚性保护层（块料粘贴、水泥砂浆、细石混凝土）未按要求设置柔性变形缝，有的即使分缝，分缝间距过大，或在其与女儿墙之交接附近未设置柔性变形缝，以致造成屋面刚性构造层因温度变化对女儿墙产生一定的推拉作用，于是极易在女儿墙的下部产生水平裂缝。（4）女儿墙的施工过迟，亦能加速水平裂缝的形成。主体施工完，而女儿墙迟迟未施工，这样女儿墙砌体与其下主体为不同的施工环境（环境温度、湿度等）形成的砌体，于是极易在其施工界面处形成因砌体本身的变形差异而产生界面微裂缝，随着日久天长、毛细管作用、雨水浸入、干湿变化和冻融循环的影响，就加快了水平裂缝的形成。1.2女儿墙竖向裂缝形成的原因女儿墙的竖向裂缝一般发生在每道女儿墙的中部或女儿墙长度均分点上，产生竖向裂缝的原因主要是女儿墙砌体施工的季节温度较高，尤其是在炎热的夏季施工的女儿墙砌体，而到了寒冷的冬季，一方面女儿墙季节温差较大（大于底部墙体的季节温差），另一方面女儿严寒的冬季室内外温差较大，即女儿墙砌体温度低于其底部的墙体，因此女儿墙砌体处于收缩状态，而其底部墙体约束其收缩，于是女儿墙内部沿长度方向产生较大的拉应力，以每片墙的中部拉应力最大（未裂时），可近似地认为长墙处于受拉状态，且墙体底部处于约束状态，当拉应力超过女儿墙砌体抗拉强度时，女儿墙就开裂分为两段，若通过内力重分布后拉应力还大于女儿墙的抗拉强度，则女儿墙再次开裂，直到拉应力小于女儿墙的抗拉强度为止。在女儿墙竖向裂缝发生的同时，往往伴随女儿墙拐角附近正八字型斜向裂缝的产生。女儿墙收缩时其受力状态如图三所示...
