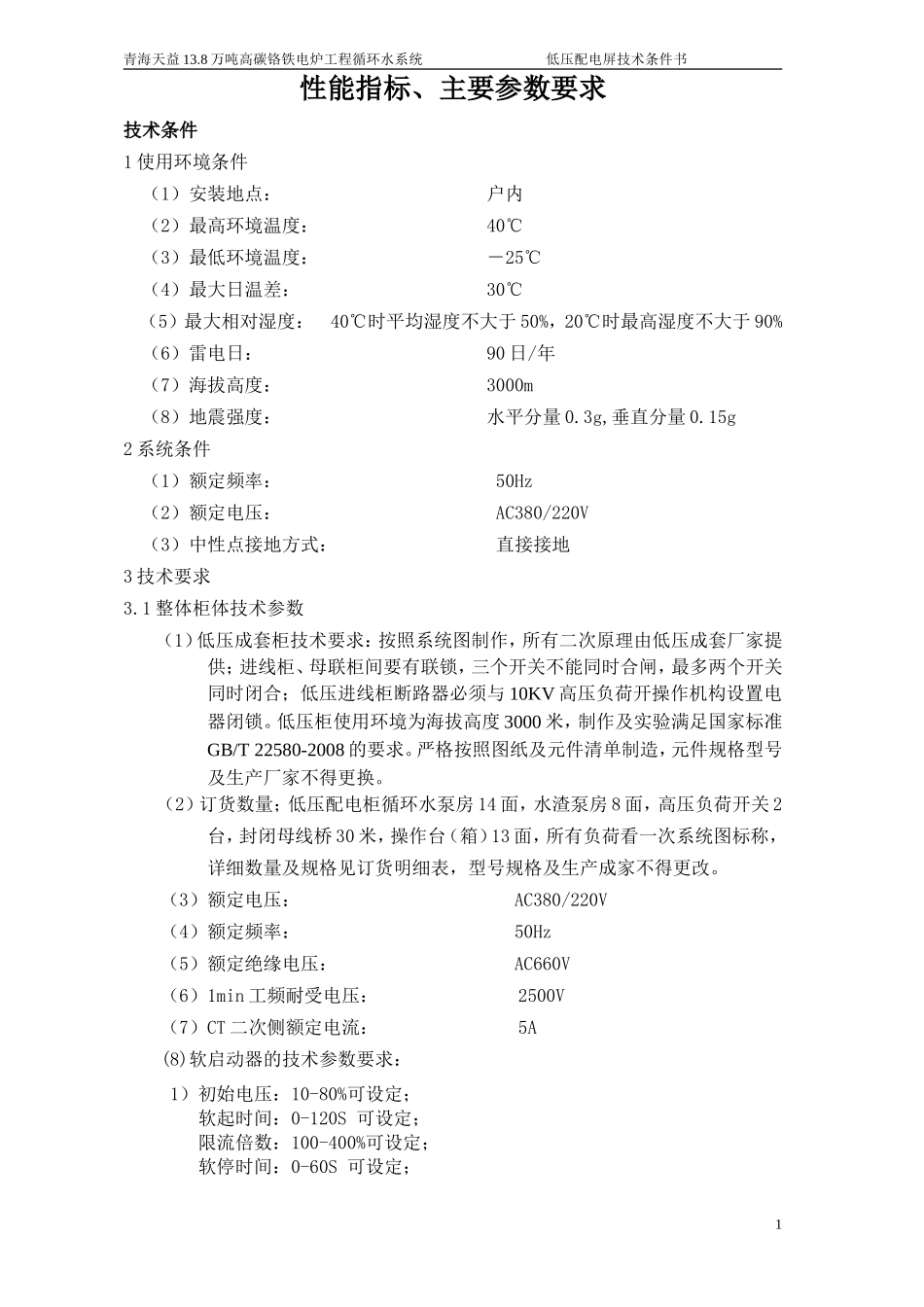

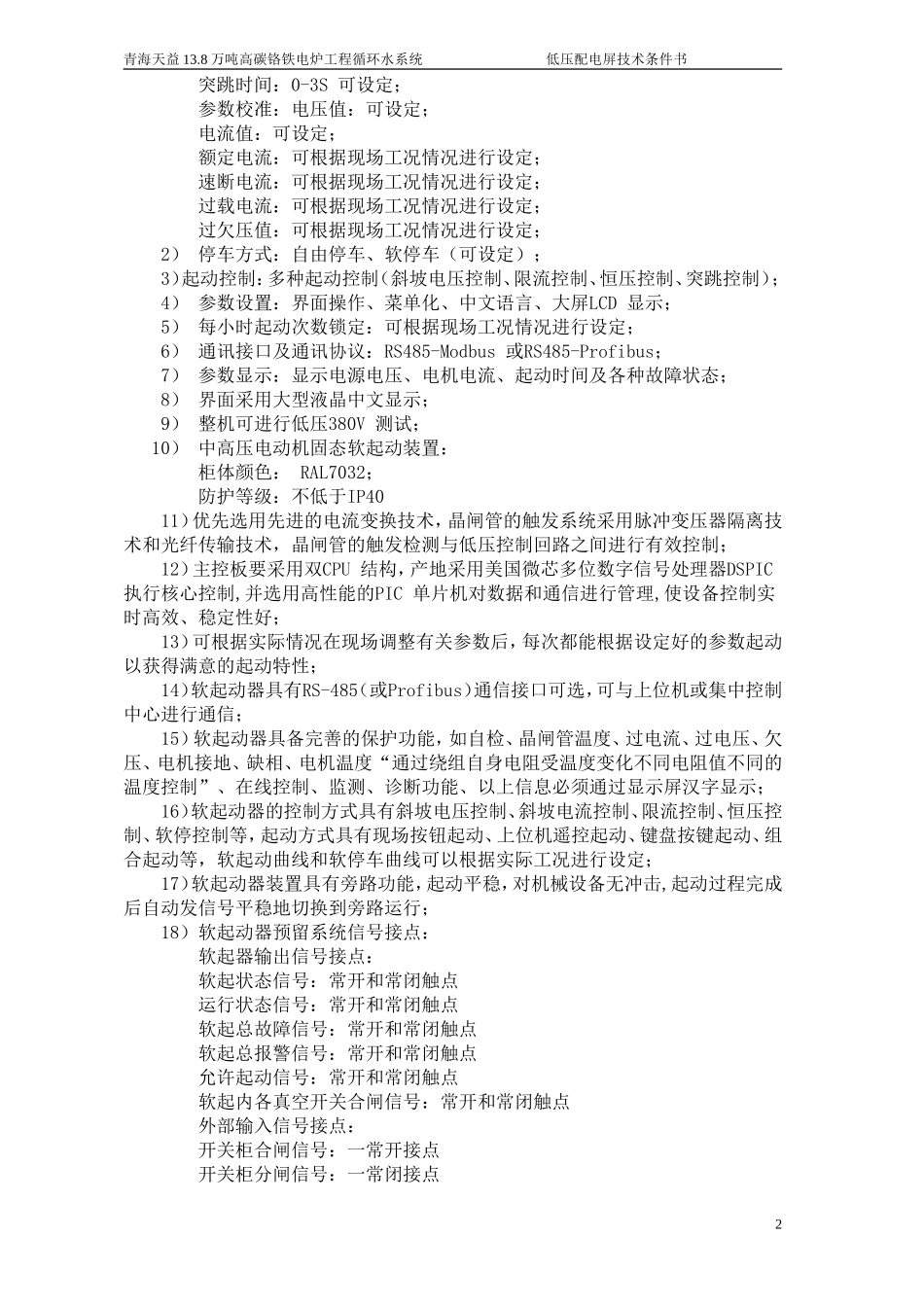

青海东明实业有限公司热水洗煤厂新建项目工程低压配电柜技术协议书二零一二年六月低压开关柜产品青海天益13.8万吨高碳铬铁电炉工程循环水系统低压配电屏技术条件书性能指标、主要参数要求技术条件1使用环境条件（1）安装地点：户内（2）最高环境温度：40℃（3）最低环境温度：－25℃（4）最大日温差：30℃（5）最大相对湿度：40℃时平均湿度不大于50%，20℃时最高湿度不大于90%（6）雷电日：90日/年（7）海拔高度：3000m（8）地震强度：水平分量0.3g,垂直分量0.15g2系统条件（1）额定频率：50Hz（2）额定电压：AC380/220V（3）中性点接地方式：直接接地3技术要求3.1整体柜体技术参数（1）低压成套柜技术要求：按照系统图制作，所有二次原理由低压成套厂家提供；进线柜、母联柜间要有联锁，三个开关不能同时合闸，最多两个开关同时闭合；低压进线柜断路器必须与10KV高压负荷开操作机构设置电器闭锁。低压柜使用环境为海拔高度3000米，制作及实验满足国家标准GB/T22580-2008的要求。严格按照图纸及元件清单制造，元件规格型号及生产厂家不得更换。（2）订货数量；低压配电柜循环水泵房14面，水渣泵房8面，高压负荷开关2台，封闭母线桥30米，操作台（箱）13面，所有负荷看一次系统图标称，详细数量及规格见订货明细表，型号规格及生产成家不得更改。（3）额定电压：AC380/220V（4）额定频率：50Hz（5）额定绝缘电压：AC660V（6）1min工频耐受电压：2500V（7）CT二次侧额定电流：5A(8)软启动器的技术参数要求：1）初始电压：10-80%可设定；软起时间：0-120S可设定；限流倍数：100-400%可设定；软停时间：0-60S可设定；1青海天益13.8万吨高碳铬铁电炉工程循环水系统低压配电屏技术条件书突跳时间：0-3S可设定；参数校准：电压值：可设定；电流值：可设定；额定电流：可根据现场工况情况进行设定；速断电流：可根据现场工况情况进行设定；过载电流：可根据现场工况情况进行设定；过欠压值：可根据现场工况情况进行设定；2）停车方式：自由停车、软停车（可设定）；3）起动控制：多种起动控制（斜坡电压控制、限流控制、恒压控制、突跳控制）；4）参数设置：界面操作、菜单化、中文语言、大屏LCD显示；5）每小时起动次数锁定：可根据现场工况情况进行设定；6）通讯接口及通讯协议：RS485-Modbus或RS485-Profibus；7）参数显示：显示电源电压、电机电流、起动时间及各种故障状态；8）界面采用大型液晶中文显示；9）整机可进行低压380V测试；10）中高压电动机固态软起动装置：柜体颜色：RAL7032；防护等级：不低于IP4011）优先选用先进的电流变换技术，晶闸管的触发系统采用脉冲变压器隔离技术和光纤传输技术，晶闸管的触发检测与低压控制回路之间进行有效控制；12）主控板要采用双CPU结构，产地采用美国微芯多位数字信号处理器DSPIC执行核心控制,并选用高性能的PIC单片机对数据和通信进行管理,使设备控制实时高效、稳定性好；13）可根据实际情况在现场调整有关参数后，每次都能根据设定好的参数起动以获得满意的起动特性；14）软起动器具有RS-485（或Profibus）通信接口可选，可与上位机或集中控制中心进行通信；15）软起动器具备完善的保护功能，如自检、晶闸管温度、过电流、过电压、欠压、电机接地、缺相、电机温度“通过绕组自身电阻受温度变化不同电阻值不同的温度控制”、在线控制、监测、诊断功能、以上信息必须通过显示屏汉字显示；16）软起动器的控制方式具有斜坡电压控制、斜坡电流控制、限流控制、恒压控制、软停控制等，起动方式具有现场按钮起动、上位机遥控起动、键盘按键起动、组合起动等，软起动曲线和软停车曲线可以根据实际工况进行设定；17）软起动器装置具有旁路功能，起动平稳，对机械设备无冲击,起动过程完成后自动发信号平稳地切换到旁路运行；18）软起动器预留系统信号接点：软起器输出信号接点：软起状态信号：常开和常闭触点运行状态信号：常开和常闭触点软起总故障信号：常开和常闭触点软起总报警信号：常开和常闭触点允许起动信号：常开和常闭触点软起内各真空开关合闸信号：常开和常闭触点外部输入信号接点：开关柜合闸信号：一常开接点开关柜分闸信号：一常...
