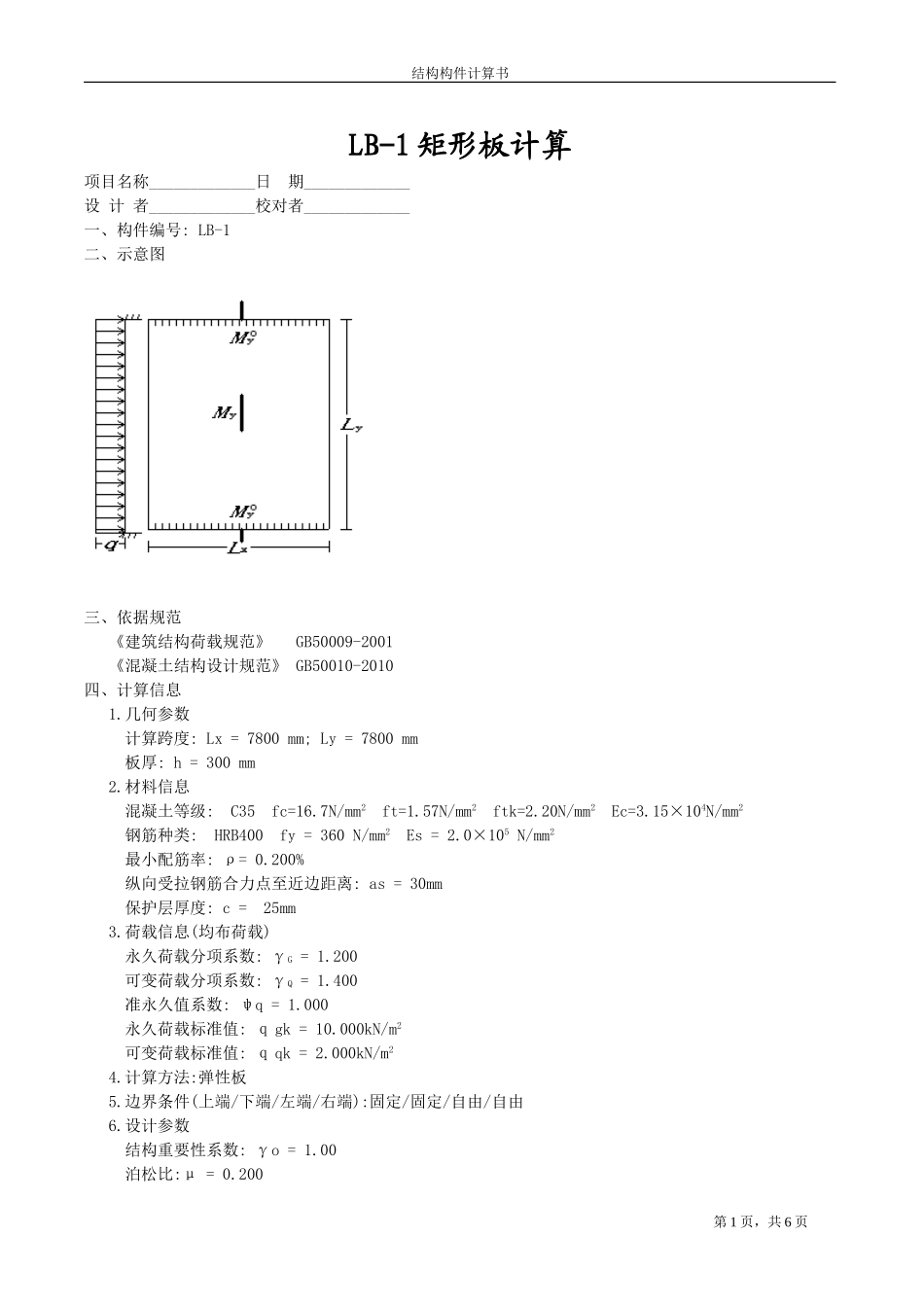

汽车坡道自行车坡道板计算书_第1页
1/6

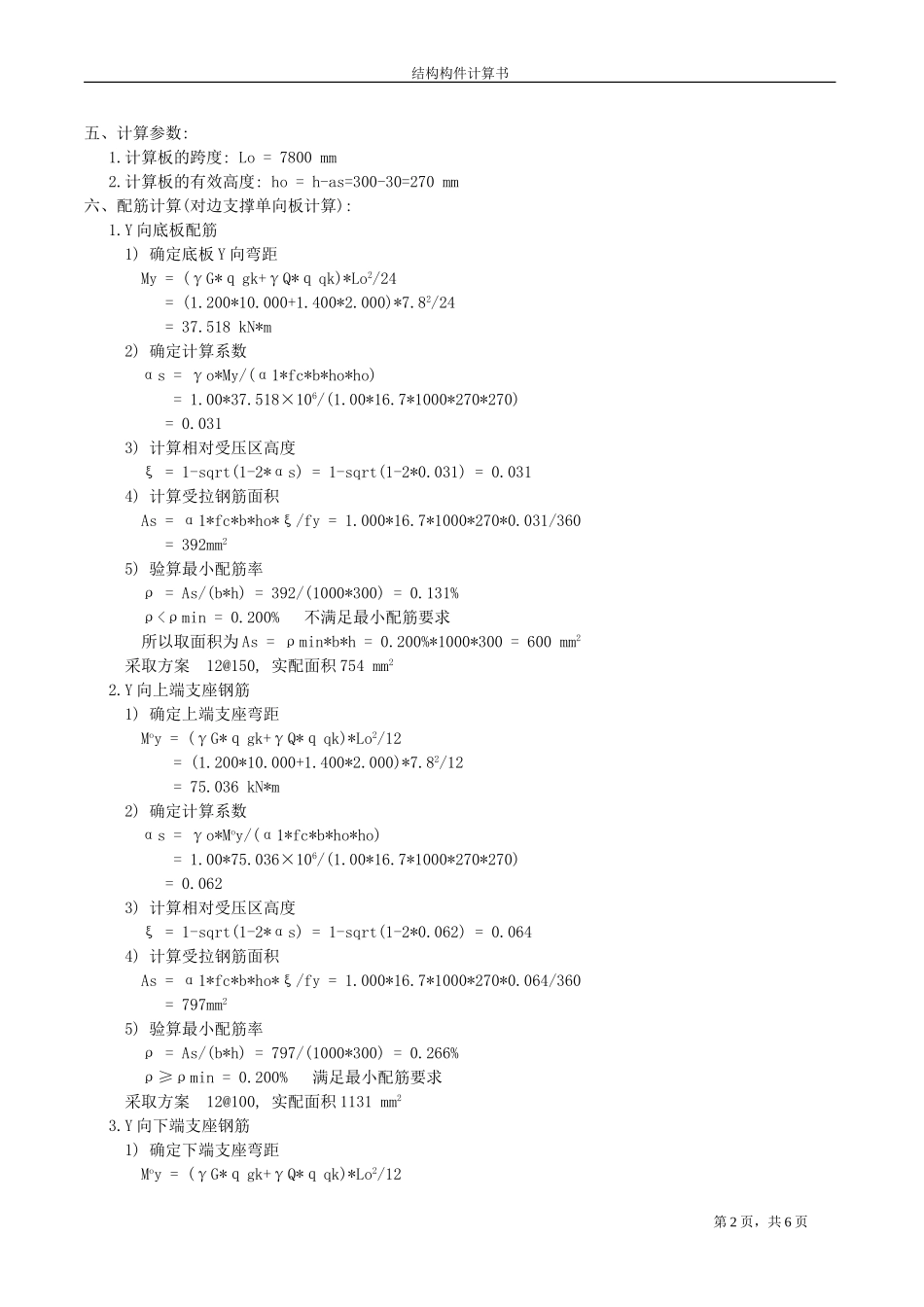

汽车坡道自行车坡道板计算书_第2页
2/6

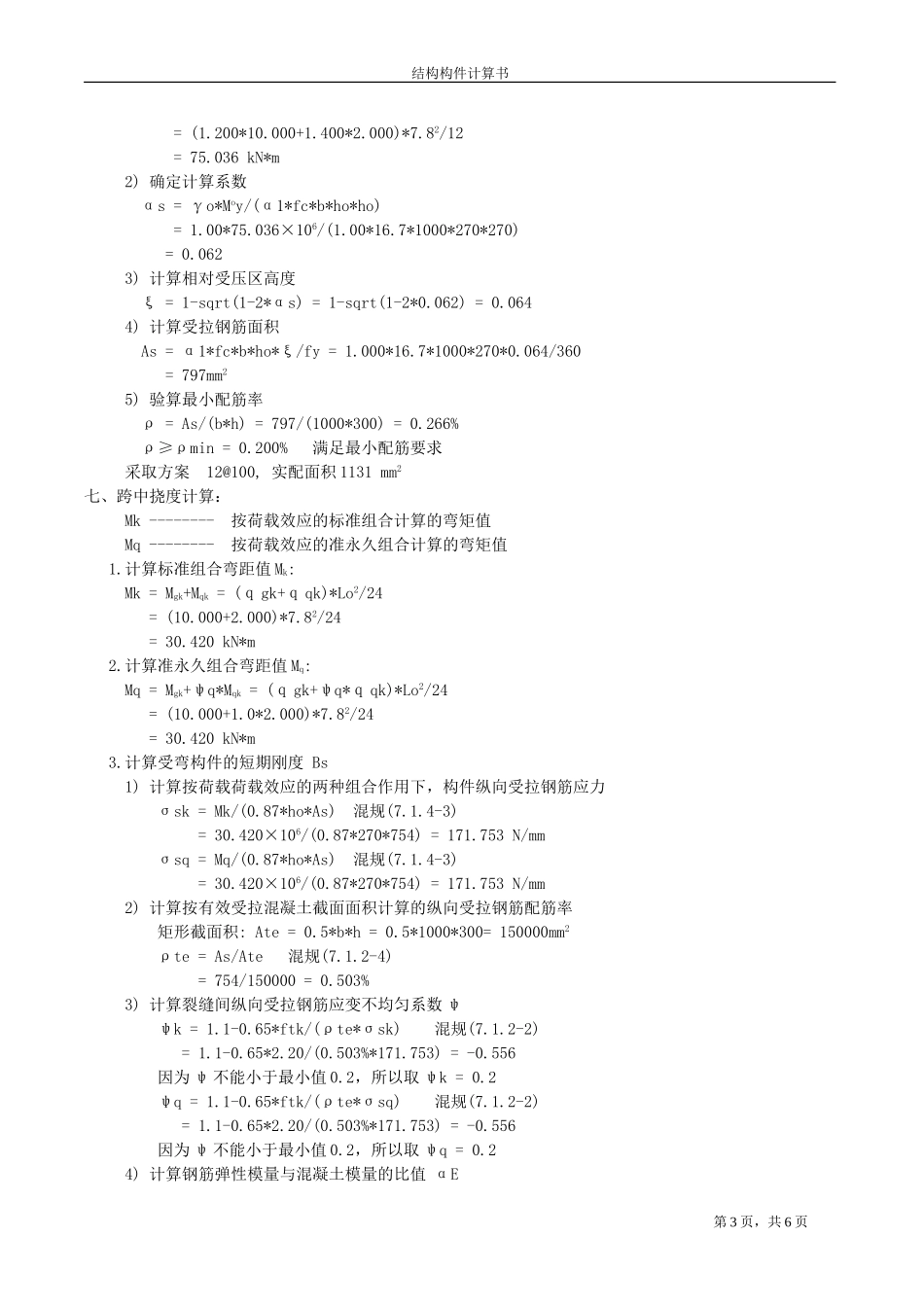

汽车坡道自行车坡道板计算书_第3页
3/6
结构构件计算书LB-1矩形板计算项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LB-1二、示意图三、依据规范《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2010四、计算信息1.几何参数计算跨度:Lx=7800mm;Ly=7800mm板厚:h=300mm2.材料信息混凝土等级:C35fc=16.7N/mm2ft=1.57N/mm2ftk=2.20N/mm2Ec=3.15×104N/mm2钢筋种类:HRB400fy=360N/mm2Es=2.0×105N/mm2最小配筋率:ρ=0.200%纵向受拉钢筋合力点至近边距离:as=30mm保护层厚度:c=25mm3.荷载信息(均布荷载)永久荷载分项系数:γG=1.200可变荷载分项系数:γQ=1.400准永久值系数:ψq=1.000永久荷载标准值:qgk=10.000kN/m2可变荷载标准值:qqk=2.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):固定/固定/自由/自由6.设计参数结构重要性系数:γo=1.00泊松比:μ=0.200第1页,共6页结构构件计算书五、计算参数:1.计算板的跨度:Lo=7800mm2.计算板的有效高度:ho=h-as=300-30=270mm六、配筋计算(对边支撑单向板计算):1.Y向底板配筋1)确定底板Y向弯距My=(γG*qgk+γQ*qqk)*Lo2/24=(1.200*10.000+1.400*2.000)*7.82/24=37.518kN*m2)确定计算系数αs=γo*My/(α1*fc*b*ho*ho)=1.00*37.518×106/(1.00*16.7*1000*270*270)=0.0313)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.031)=0.0314)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*16.7*1000*270*0.031/360=392mm25)验算最小配筋率ρ=As/(b*h)=392/(1000*300)=0.131%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*300=600mm2采取方案12@150,实配面积754mm22.Y向上端支座钢筋1)确定上端支座弯距Moy=(γG*qgk+γQ*qqk)*Lo2/12=(1.200*10.000+1.400*2.000)*7.82/12=75.036kN*m2)确定计算系数αs=γo*Moy/(α1*fc*b*ho*ho)=1.00*75.036×106/(1.00*16.7*1000*270*270)=0.0623)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.062)=0.0644)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*16.7*1000*270*0.064/360=797mm25)验算最小配筋率ρ=As/(b*h)=797/(1000*300)=0.266%ρ≥ρmin=0.200%满足最小配筋要求采取方案12@100,实配面积1131mm23.Y向下端支座钢筋1)确定下端支座弯距Moy=(γG*qgk+γQ*qqk)*Lo2/12第2页,共6页结构构件计算书=(1.200*10.000+1.400*2.000)*7.82/12=75.036kN*m2)确定计算系数αs=γo*Moy/(α1*fc*b*ho*ho)=1.00*75.036×106/(1.00*16.7*1000*270*270)=0.0623)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.062)=0.0644)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*16.7*1000*270*0.064/360=797mm25)验算最小配筋率ρ=As/(b*h)=797/(1000*300)=0.266%ρ≥ρmin=0.200%满足最小配筋要求采取方案12@100,实配面积1131mm2七、跨中挠度计算:Mk--------按荷载效应的标准组合计算的弯矩值Mq--------按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk=Mgk+Mqk=(qgk+qqk)*Lo2/24=(10.000+2.000)*7.82/24=30.420kN*m2.计算准永久组合弯距值Mq:Mq=Mgk+ψq*Mqk=(qgk+ψq*qqk)*Lo2/24=(10.000+1.0*2.000)*7.82/24=30.420kN*m3.计算受弯构件的短期刚度Bs1)计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsk=Mk/(0.87*ho*As)混规(7.1.4-3)=30.420×106/(0.87*270*754)=171.753N/mmσsq=Mq/(0.87*ho*As)混规(7.1.4-3)=30.420×106/(0.87*270*754)=171.753N/mm2)计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积:Ate=0.5*b*h=0.5*1000*300=150000mm2ρte=As/Ate混规(7.1.2-4)=754/150000=0.503%3)计算裂缝间纵向受拉钢筋应变不均匀系数ψψk=1.1-0.65*ftk/(ρte*σsk)混规(7.1.2-2)=1.1-0.65*2.20/(0.503%*171.753)=-0.556因为ψ不能小于最小值0.2,所以取ψk=0.2ψq=1.1-0.65*ftk/(ρte*σsq)混规(7.1.2-2)=1.1-0.65*2.20/(0.503%*171.753)=-0.556因为ψ不能小于最小值0.2,所以取ψq=0.24)计算钢筋弹性模量与混凝土模量的比值αE第3页,共6页结构构件计算书αE=Es/Ec=2.0×105/3.15×104=6.3495)计算受...
