海南建筑外墙节能隔热技术应用与分析VIP免费

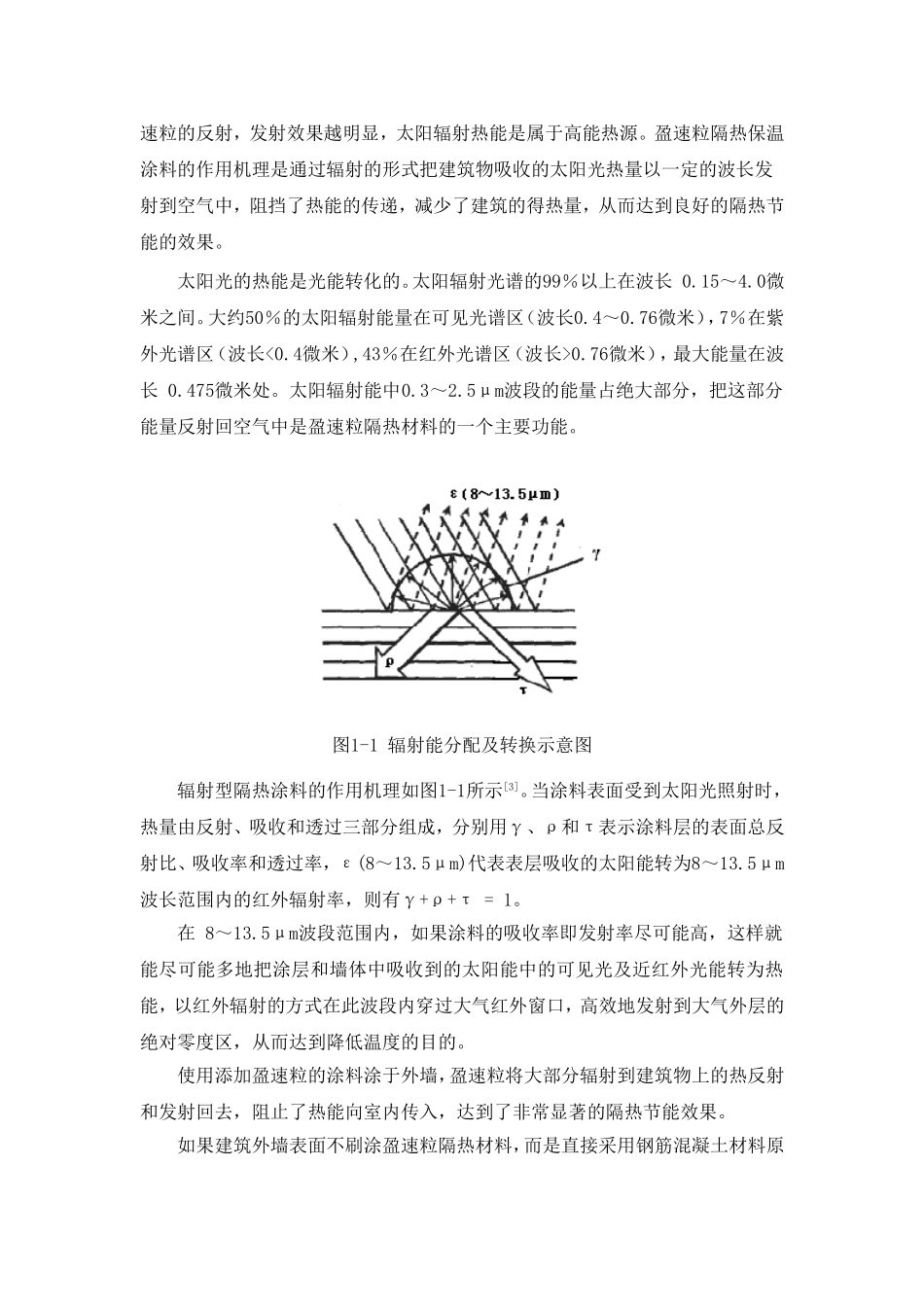

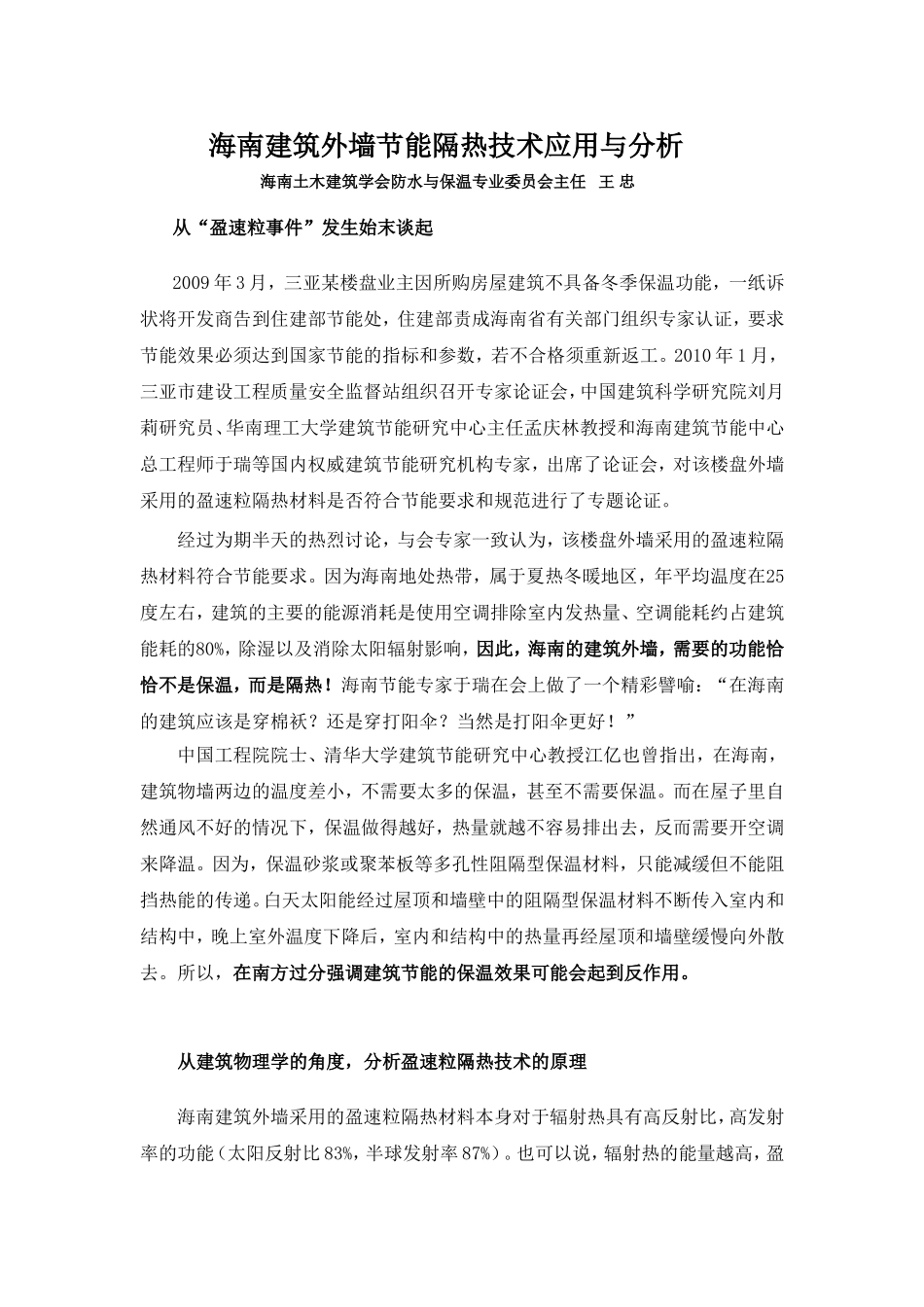

海南建筑外墙节能隔热技术应用与分析海南土木建筑学会防水与保温专业委员会主任王忠从“盈速粒事件”发生始末谈起2009年3月，三亚某楼盘业主因所购房屋建筑不具备冬季保温功能，一纸诉状将开发商告到住建部节能处，住建部责成海南省有关部门组织专家认证，要求节能效果必须达到国家节能的指标和参数，若不合格须重新返工。2010年1月，三亚市建设工程质量安全监督站组织召开专家论证会，中国建筑科学研究院刘月莉研究员、华南理工大学建筑节能研究中心主任孟庆林教授和海南建筑节能中心总工程师于瑞等国内权威建筑节能研究机构专家，出席了论证会，对该楼盘外墙采用的盈速粒隔热材料是否符合节能要求和规范进行了专题论证。经过为期半天的热烈讨论，与会专家一致认为，该楼盘外墙采用的盈速粒隔热材料符合节能要求。因为海南地处热带，属于夏热冬暖地区，年平均温度在25度左右，建筑的主要的能源消耗是使用空调排除室内发热量、空调能耗约占建筑能耗的80%，除湿以及消除太阳辐射影响，因此，海南的建筑外墙，需要的功能恰恰不是保温，而是隔热！海南节能专家于瑞在会上做了一个精彩譬喻：“在海南的建筑应该是穿棉袄？还是穿打阳伞？当然是打阳伞更好！”中国工程院院士、清华大学建筑节能研究中心教授江亿也曾指出，在海南，建筑物墙两边的温度差小，不需要太多的保温，甚至不需要保温。而在屋子里自然通风不好的情况下，保温做得越好，热量就越不容易排出去，反而需要开空调来降温。因为，保温砂浆或聚苯板等多孔性阻隔型保温材料，只能减缓但不能阻挡热能的传递。白天太阳能经过屋顶和墙壁中的阻隔型保温材料不断传入室内和结构中，晚上室外温度下降后，室内和结构中的热量再经屋顶和墙壁缓慢向外散去。所以，在南方过分强调建筑节能的保温效果可能会起到反作用。从建筑物理学的角度，分析盈速粒隔热技术的原理海南建筑外墙采用的盈速粒隔热材料本身对于辐射热具有高反射比，高发射率的功能（太阳反射比83%，半球发射率87%）。也可以说，辐射热的能量越高，盈速粒的反射，发射效果越明显，太阳辐射热能是属于高能热源。盈速粒隔热保温涂料的作用机理是通过辐射的形式把建筑物吸收的太阳光热量以一定的波长发射到空气中，阻挡了热能的传递，减少了建筑的得热量，从而达到良好的隔热节能的效果。太阳光的热能是光能转化的。太阳辐射光谱的99％以上在波长0.15～4.0微米之间。大约50％的太阳辐射能量在可见光谱区（波长0.4～0.76微米），7％在紫外光谱区（波长<0.4微米）,43％在红外光谱区（波长>0.76微米），最大能量在波长0.475微米处。太阳辐射能中0.3～2.5μm波段的能量占绝大部分，把这部分能量反射回空气中是盈速粒隔热材料的一个主要功能。图1-1辐射能分配及转换示意图辐射型隔热涂料的作用机理如图1-1所示[3]。当涂料表面受到太阳光照射时，热量由反射、吸收和透过三部分组成，分别用γ、ρ和τ表示涂料层的表面总反射比、吸收率和透过率，ε(8～13.5μm)代表表层吸收的太阳能转为8～13.5μm波长范围内的红外辐射率，则有γ+ρ+τ=1。在8～13.5μm波段范围内，如果涂料的吸收率即发射率尽可能高，这样就能尽可能多地把涂层和墙体中吸收到的太阳能中的可见光及近红外光能转为热能，以红外辐射的方式在此波段内穿过大气红外窗口，高效地发射到大气外层的绝对零度区，从而达到降低温度的目的。使用添加盈速粒的涂料涂于外墙，盈速粒将大部分辐射到建筑物上的热反射和发射回去，阻止了热能向室内传入，达到了非常显著的隔热节能效果。如果建筑外墙表面不刷涂盈速粒隔热材料，而是直接采用钢筋混凝土材料原底色，建筑内表面温度将比《民用建筑热工设计规范》GB50176-93的最低建筑隔热计算指标——室外计算温度最高值temax高5℃以上。如果120mm钢筋混凝土建筑的内表面温度θi-max比室外计算温度最高值temax高5℃，在炎热夏季，每平米建筑仅每天的墙体蓄热就增大0.35kwh，外墙面积50平米的建筑，每天至少给室内空调增加9kwh的热负荷，显然，这种近红外反射涂料的建筑隔热效果是非常明显的如果建筑外墙表面不刷涂盈速粒隔热涂料，只依靠钢筋混凝土材料，需要设计成350mm厚，才能达到...
