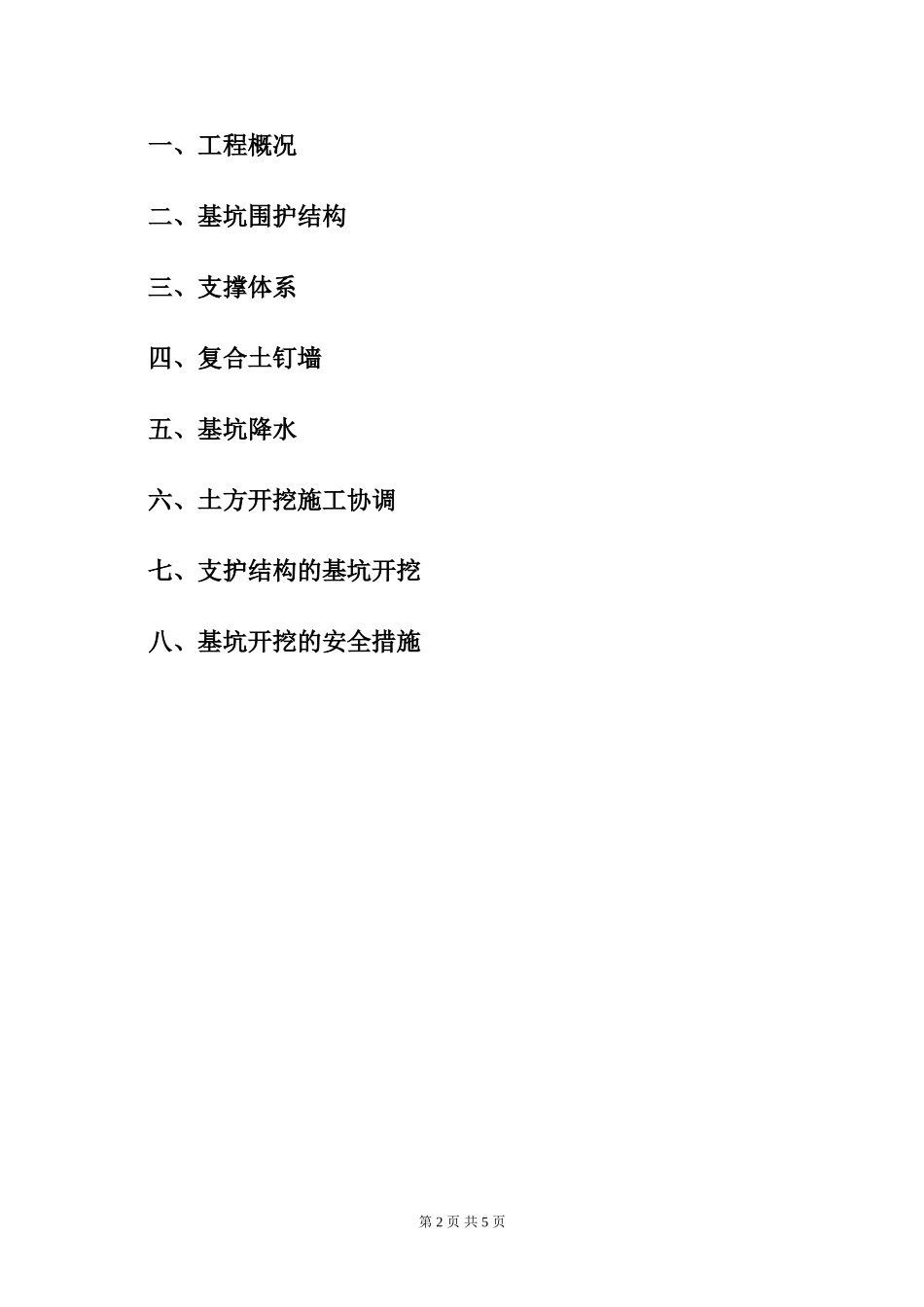

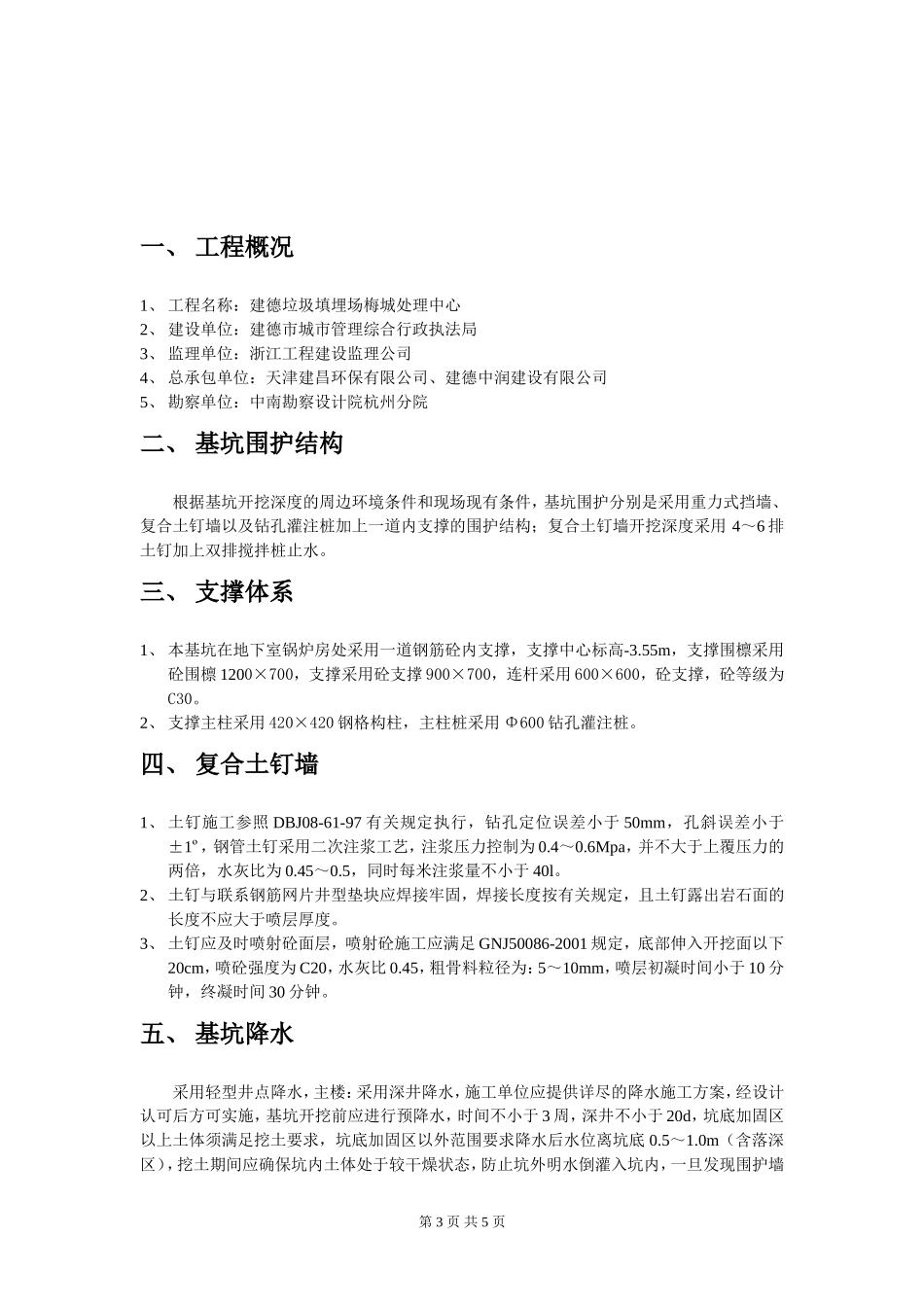

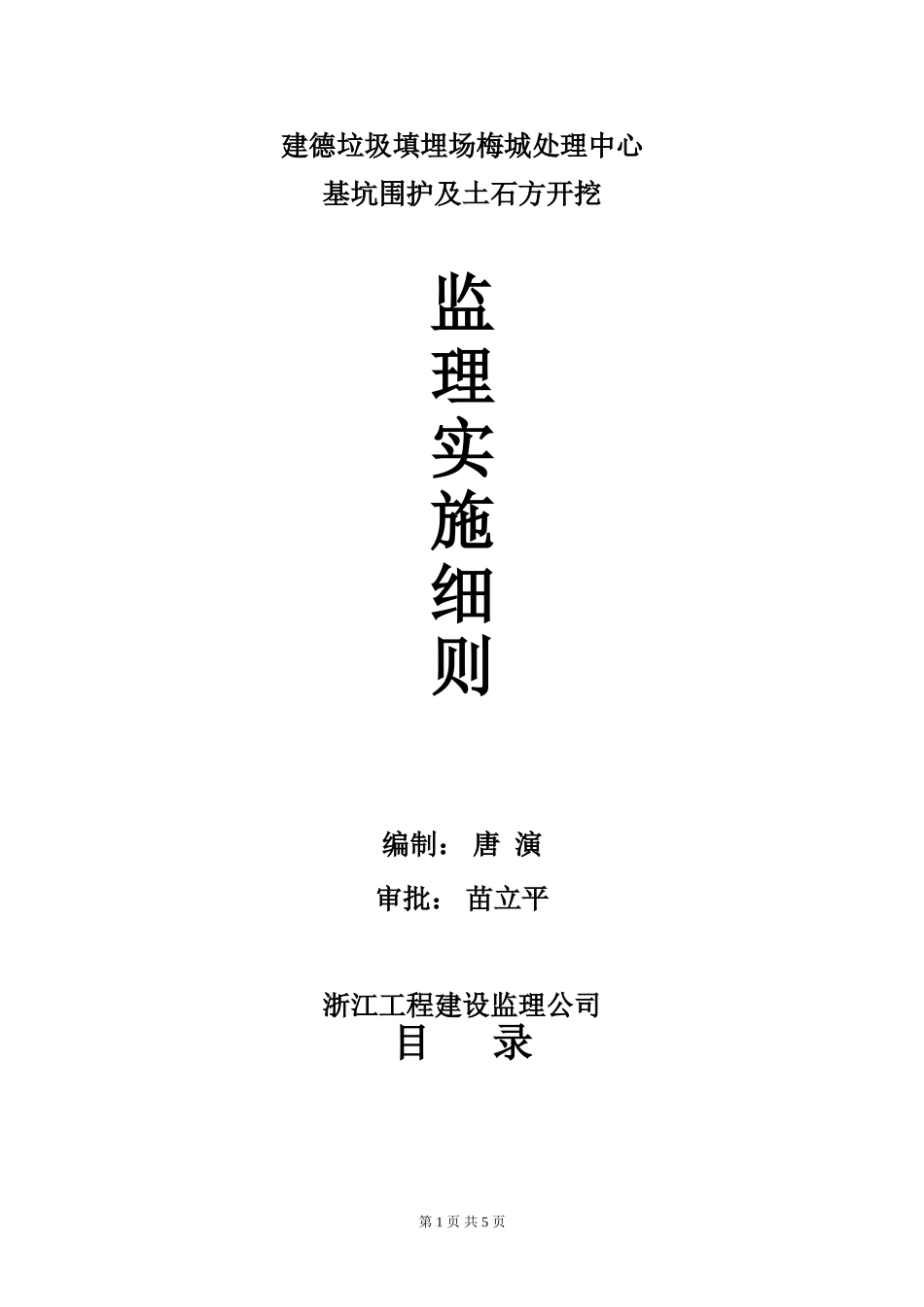

建德垃圾填埋场梅城处理中心基坑围护及土石方开挖监理实施细则编制：唐演审批：苗立平浙江工程建设监理公司目录第1页共5页一、工程概况二、基坑围护结构三、支撑体系四、复合土钉墙五、基坑降水六、土方开挖施工协调七、支护结构的基坑开挖八、基坑开挖的安全措施第2页共5页一、工程概况1、工程名称：建德垃圾填埋场梅城处理中心2、建设单位：建德市城市管理综合行政执法局3、监理单位：浙江工程建设监理公司4、总承包单位：天津建昌环保有限公司、建德中润建设有限公司5、勘察单位：中南勘察设计院杭州分院二、基坑围护结构根据基坑开挖深度的周边环境条件和现场现有条件，基坑围护分别是采用重力式挡墙、复合土钉墙以及钻孔灌注桩加上一道内支撑的围护结构；复合土钉墙开挖深度采用4～6排土钉加上双排搅拌桩止水。三、支撑体系1、本基坑在地下室锅炉房处采用一道钢筋砼内支撑，支撑中心标高-3.55m，支撑围檩采用砼围檩1200×700，支撑采用砼支撑900×700，连杆采用600×600，砼支撑，砼等级为C30。2、支撑主柱采用420×420钢格构柱，主柱桩采用Φ600钻孔灌注桩。四、复合土钉墙1、土钉施工参照DBJ08-61-97有关规定执行，钻孔定位误差小于50mm，孔斜误差小于±1º，钢管土钉采用二次注浆工艺，注浆压力控制为0.4～0.6Mpa，并不大于上覆压力的两倍，水灰比为0.45～0.5，同时每米注浆量不小于40l。2、土钉与联系钢筋网片井型垫块应焊接牢固，焊接长度按有关规定，且土钉露出岩石面的长度不应大于喷层厚度。3、土钉应及时喷射砼面层，喷射砼施工应满足GNJ50086-2001规定，底部伸入开挖面以下20cm，喷砼强度为C20，水灰比0.45，粗骨料粒径为：5～10mm，喷层初凝时间小于10分钟，终凝时间30分钟。五、基坑降水采用轻型井点降水，主楼：采用深井降水，施工单位应提供详尽的降水施工方案，经设计认可后方可实施，基坑开挖前应进行预降水，时间不小于3周，深井不小于20d，坑底加固区以上土体须满足挖土要求，坑底加固区以外范围要求降水后水位离坑底0.5～1.0m（含落深区），挖土期间应确保坑内土体处于较干燥状态，防止坑外明水倒灌入坑内，一旦发现围护墙第3页共5页有渗漏，必须立即封堵，否则将影响基坑安全。六、土方开挖施工协调1、土方、降水等施工应注意与围护施工的协调，土方工程必须待围护桩，加固体达到龄期（28天）和设计强度要求，支撑系统达到设计强度要求，坑内预降水完成后方可进行，同时应根据土钉墙的要求进行分层分段开挖，不得起挖；基坑在竖向分层开挖深度根据土钉墙的竖向布置确定，在同一作业面上，必须待土钉达到设计强度和龄期（4天）后方可向下开挖；基坑在水平方面也应分段进行，应尽量催短挖土后的裸露时间，在同一段作业面上，修整裸露边壁，设置土钉，以及喷砼等工序应连续进行，并在12小时内连续护。2、挖土单位须事先与围护结构设计单位协商，做出详细的挖土方案，并经围护结构设计单位认可后，方可实施，挖土机械不得直接碾压支撑，如需在支撑上运用，必须复土高于支撑顶面300mm，且铺设走道板，严禁在底部掏空的支撑构件上行走与操作，在土方开挖过程中，应根据坑固边建筑物和地下管线的位移沉降观测数据，及时调整挖土流程，挖土过程应加强对立柱格构的保护，格构四周应对称挖土,基坑开挖过程上不得超挖,开挖面高差应挖制在2米内,放坡坡度宜为1:1.5。七、支护结构的基坑开挖1、土方开挖顺序，必须与设计工况相一致，并遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则。2、除设计允许外，挖土机械和车辆不得直接在支撑上行走操作。3、机械挖土，严禁挖土机械碰掸撑、立柱、井点管、围护墙和工程桩。4、尽量缩短基坑无支撑暴露时间，对一、二级基坑，每一工况下挖至标高后，钢支撑的安装周期不宜超过一昼夜，钢筋砼支撑的完成时间不宜超过两昼夜。5、采用机械挖土，坑底应保留200～300mm厚基土，用人工挖除整平，并防止底土体扰动。6、对面积较大的一级基坑，土方宜采用分块，分区对称开挖和分区安装支撑的施工方法，土方挖至设计标高后，立即浇筑垫层。7、基坑中的局部加深的电梯井、水池等，土方开挖前应对其边坡作必要的加固。八、基坑开挖的安...
