建筑施工图 设计说明 (母本)VIP免费

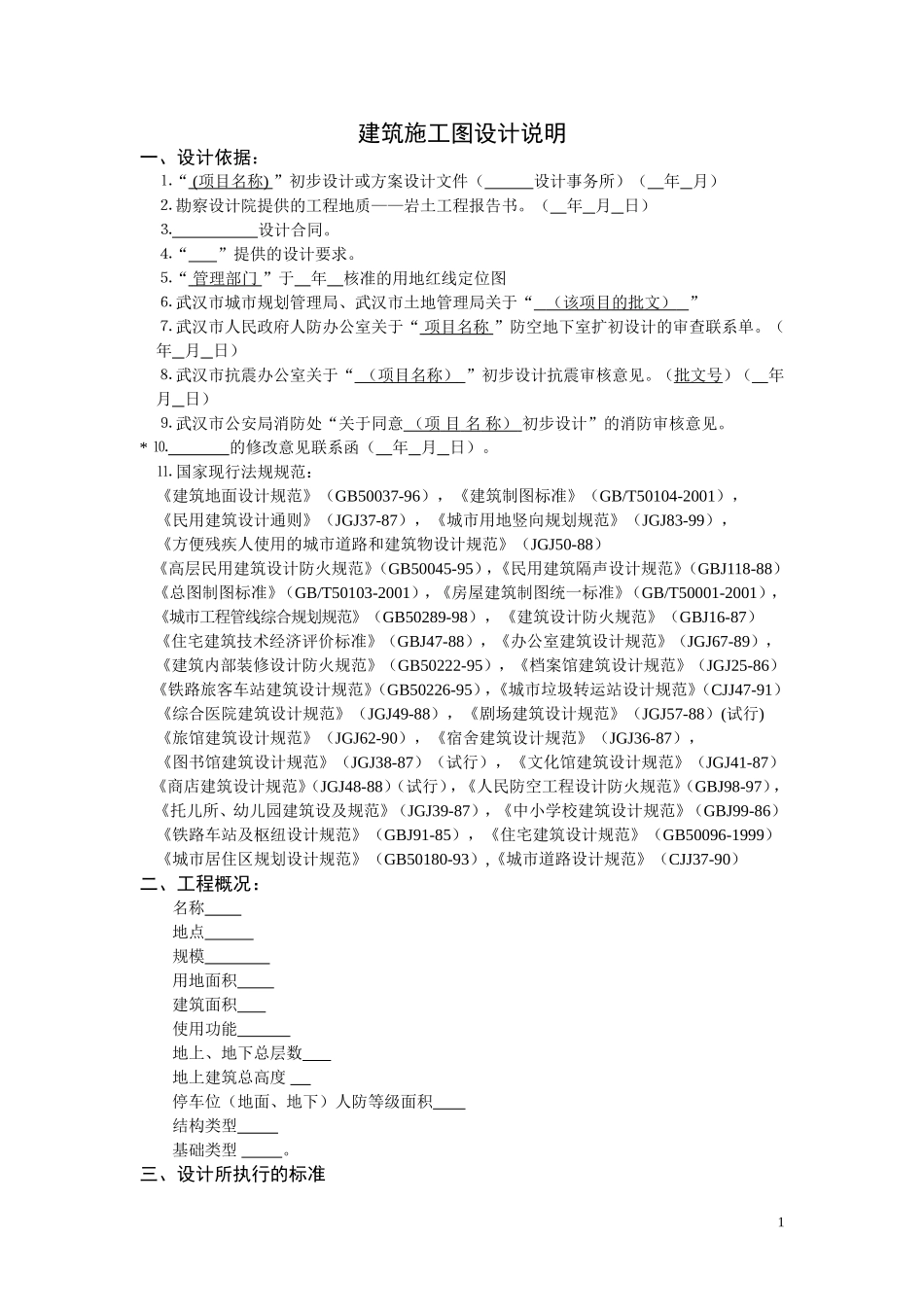

建筑施工图设计说明一、设计依据：⒈“(项目名称)”初步设计或方案设计文件（设计事务所）（年月）⒉勘察设计院提供的工程地质——岩土工程报告书。（年月日）⒊设计合同。⒋“”提供的设计要求。⒌“管理部门”于年核准的用地红线定位图⒍武汉市城市规划管理局、武汉市土地管理局关于“（该项目的批文）”⒎武汉市人民政府人防办公室关于“项目名称”防空地下室扩初设计的审查联系单。（年月日）⒏武汉市抗震办公室关于“（项目名称）”初步设计抗震审核意见。（批文号）（年月日）⒐武汉市公安局消防处“关于同意（项目名称）初步设计”的消防审核意见。*⒑的修改意见联系函（年月日）。⒒国家现行法规规范：《建筑地面设计规范》（GB50037-96），《建筑制图标准》（GB/T50104-2001），《民用建筑设计通则》（JGJ37-87），《城市用地竖向规划规范》（JGJ83-99），《方便残疾人使用的城市道路和建筑物设计规范》（JGJ50-88）《高层民用建筑设计防火规范》（GB50045-95），《民用建筑隔声设计规范》（GBJ118-88）《总图制图标准》（GB/T50103-2001），《房屋建筑制图统一标准》（GB/T50001-2001），《城市工程管线综合规划规范》（GB50289-98），《建筑设计防火规范》（GBJ16-87）《住宅建筑技术经济评价标准》（GBJ47-88），《办公室建筑设计规范》（JGJ67-89），《建筑内部装修设计防火规范》（GB50222-95），《档案馆建筑设计规范》（JGJ25-86）《铁路旅客车站建筑设计规范》（GB50226-95），《城市垃圾转运站设计规范》（CJJ47-91）《综合医院建筑设计规范》（JGJ49-88），《剧场建筑设计规范》（JGJ57-88）(试行)《旅馆建筑设计规范》（JGJ62-90），《宿舍建筑设计规范》（JGJ36-87），《图书馆建筑设计规范》（JGJ38-87）（试行），《文化馆建筑设计规范》（JGJ41-87）《商店建筑设计规范》（JGJ48-88）（试行），《人民防空工程设计防火规范》（GBJ98-97），《托儿所、幼儿园建筑设及规范》（JGJ39-87），《中小学校建筑设计规范》（GBJ99-86）《铁路车站及枢纽设计规范》（GBJ91-85），《住宅建筑设计规范》（GB50096-1999）《城市居住区规划设计规范》（GB50180-93）,《城市道路设计规范》（CJJ37-90）二、工程概况：名称地点规模用地面积建筑面积使用功能地上、地下总层数地上建筑总高度停车位（地面、地下）人防等级面积结构类型基础类型。三、设计所执行的标准1⒈本工程按建筑分类为一类，其主体结构合理使用期为50年。⒉消防按级耐火设计。最大防火分区面积：地上部分平方米，地下部分平方米。⒊最大防烟分区面积平方米。⒋本工程抗震设防烈度为度抗震。⒌本工程人防地下室为级人防，防化等级按等人员掩蔽所防化要求设计。⒍本工程屋面防水等级为级，合理使用年限为年，地下室防火等级为级。四、本工程设计范围⒈一般土建⒉⒊不包括在本次出图范围内的内容⑴二次装修，外墙幕墙设计，装修材料应符合《建筑内部装修防火设计规范》A级材料。⑵与尚未确定的特殊设备相配的构造措施⑶需与有关单位协作，另行补图五、尺寸与标高①图注尺寸除标高以米为单位外，其它均以毫米为单位。②本工程的建筑定位及室内外高差详总施，室内+0.000相当于绝对标高米。各楼面与屋面标高均为钢筋混凝土结构板面。六、节能A体型系数：0.29B传热系数：外墙=W/m2k，热惰性指标D=屋顶K=W/m2k，热惰性指标D=，分户墙k=W/m2k,；楼板K=W/m2k，门窗传热系数要求详见门窗表。C建筑物外窗及阳台门的气密性不应低于现行国家标准《建筑外窗空气渗透性能分级及检测方法》GB7107规定的等级。建筑物7层以上外窗气密性不低于级。*七、电梯：⒈本工程采用台电梯，台消防电梯，电梯主要技术参数如下表：号电梯的井道及机房平面参照电梯样本设计。电梯编号行程站数载重量速度型号控制方式附注1，2号(42.9米)(12)(1600KG)(1.5米/秒)(GPS-BII)(VFDLA)(消防电梯)3号(47.1米)(13)(1000KG)(1.6米/秒)(GPS-CR)(VVVF)(污物电梯)(消梯)⒉所有电梯预埋铁件应与主体结构同时施工。⒊预埋件与预留洞需电梯厂家出图配合施工。⒋消防电梯底部门洞楼层面层起坡，设挡水。*⒌无障碍电梯应有设施：无障碍电梯轿厢内正面和侧高0....
