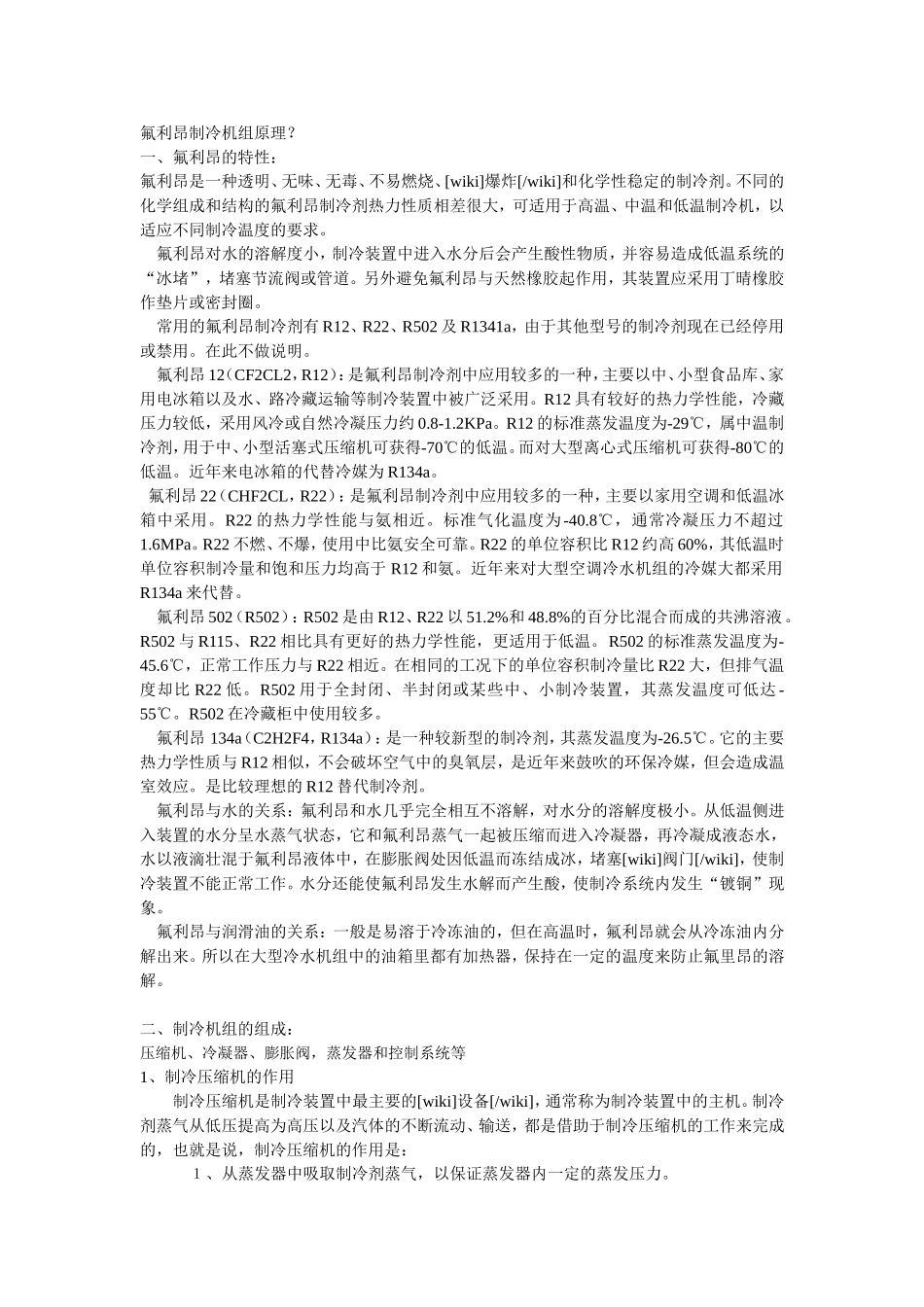

氟利昂制冷机组原理？一、氟利昂的特性：氟利昂是一种透明、无味、无毒、不易燃烧、[wiki]爆炸[/wiki]和化学性稳定的制冷剂。不同的化学组成和结构的氟利昂制冷剂热力性质相差很大，可适用于高温、中温和低温制冷机，以适应不同制冷温度的要求。氟利昂对水的溶解度小，制冷装置中进入水分后会产生酸性物质，并容易造成低温系统的“冰堵”，堵塞节流阀或管道。另外避免氟利昂与天然橡胶起作用，其装置应采用丁晴橡胶作垫片或密封圈。常用的氟利昂制冷剂有R12、R22、R502及R1341a，由于其他型号的制冷剂现在已经停用或禁用。在此不做说明。氟利昂12（CF2CL2，R12）：是氟利昂制冷剂中应用较多的一种，主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。R12具有较好的热力学性能，冷藏压力较低，采用风冷或自然冷凝压力约0.8-1.2KPa。R12的标准蒸发温度为-29℃，属中温制冷剂，用于中、小型活塞式压缩机可获得-70℃的低温。而对大型离心式压缩机可获得-80℃的低温。近年来电冰箱的代替冷媒为R134a。氟利昂22（CHF2CL，R22）：是氟利昂制冷剂中应用较多的一种，主要以家用空调和低温冰箱中采用。R22的热力学性能与氨相近。标准气化温度为-40.8℃，通常冷凝压力不超过1.6MPa。R22不燃、不爆，使用中比氨安全可靠。R22的单位容积比R12约高60%，其低温时单位容积制冷量和饱和压力均高于R12和氨。近年来对大型空调冷水机组的冷媒大都采用R134a来代替。氟利昂502（R502）：R502是由R12、R22以51.2%和48.8%的百分比混合而成的共沸溶液。R502与R115、R22相比具有更好的热力学性能，更适用于低温。R502的标准蒸发温度为-45.6℃，正常工作压力与R22相近。在相同的工况下的单位容积制冷量比R22大，但排气温度却比R22低。R502用于全封闭、半封闭或某些中、小制冷装置，其蒸发温度可低达-55℃。R502在冷藏柜中使用较多。氟利昂134a（C2H2F4，R134a）：是一种较新型的制冷剂，其蒸发温度为-26.5℃。它的主要热力学性质与R12相似，不会破坏空气中的臭氧层，是近年来鼓吹的环保冷媒，但会造成温室效应。是比较理想的R12替代制冷剂。氟利昂与水的关系：氟利昂和水几乎完全相互不溶解，对水分的溶解度极小。从低温侧进入装置的水分呈水蒸气状态，它和氟利昂蒸气一起被压缩而进入冷凝器，再冷凝成液态水，水以液滴壮混于氟利昂液体中，在膨胀阀处因低温而冻结成冰，堵塞[wiki]阀门[/wiki]，使制冷装置不能正常工作。水分还能使氟利昂发生水解而产生酸，使制冷系统内发生“镀铜”现象。氟利昂与润滑油的关系：一般是易溶于冷冻油的，但在高温时，氟利昂就会从冷冻油内分解出来。所以在大型冷水机组中的油箱里都有加热器，保持在一定的温度来防止氟里昂的溶解。二、制冷机组的组成：压缩机、冷凝器、膨胀阀，蒸发器和控制系统等1、制冷压缩机的作用制冷压缩机是制冷装置中最主要的[wiki]设备[/wiki]，通常称为制冷装置中的主机。制冷剂蒸气从低压提高为高压以及汽体的不断流动、输送，都是借助于制冷压缩机的工作来完成的，也就是说，制冷压缩机的作用是：１、从蒸发器中吸取制冷剂蒸气，以保证蒸发器内一定的蒸发压力。２、提高压力，将低压低温的制冷剂蒸气压缩成为高压高温的过热蒸气，以创造在较高温度（如夏季35℃左右的气温）下冷凝的条件。３、输送并推动制冷剂在系统内流动，完成制冷循环。2、根据冷却介质种类的不同，冷凝器可归纳为四大类,其作用如下：⑴水冷却式：在这类冷凝器中，制冷剂放出的热量被冷却水带走。冷却水可以是一次性使用，也可以循环使用。水冷却式冷凝器按其不同的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。⑵空气冷却式（又叫风冷式）：在这类冷凝器中，制冷剂放出的热量被空气带走。空气可以是自然对流，也可以利用风机作强制流动。这类冷凝器系用于氟利昂制冷装置在供水不便或困难的场所。⑶水—空气冷却式：在这类冷凝器中，制冷剂同时受到水和空气的冷却，但主要是依靠冷却水在传热管表面上的蒸发，从制冷剂一侧吸取大量的热量作为水的汽化[wiki]潜热[/wiki]，空气的作用主要是为加快水的蒸发而带走水蒸气。所以这类冷凝器的耗水...
