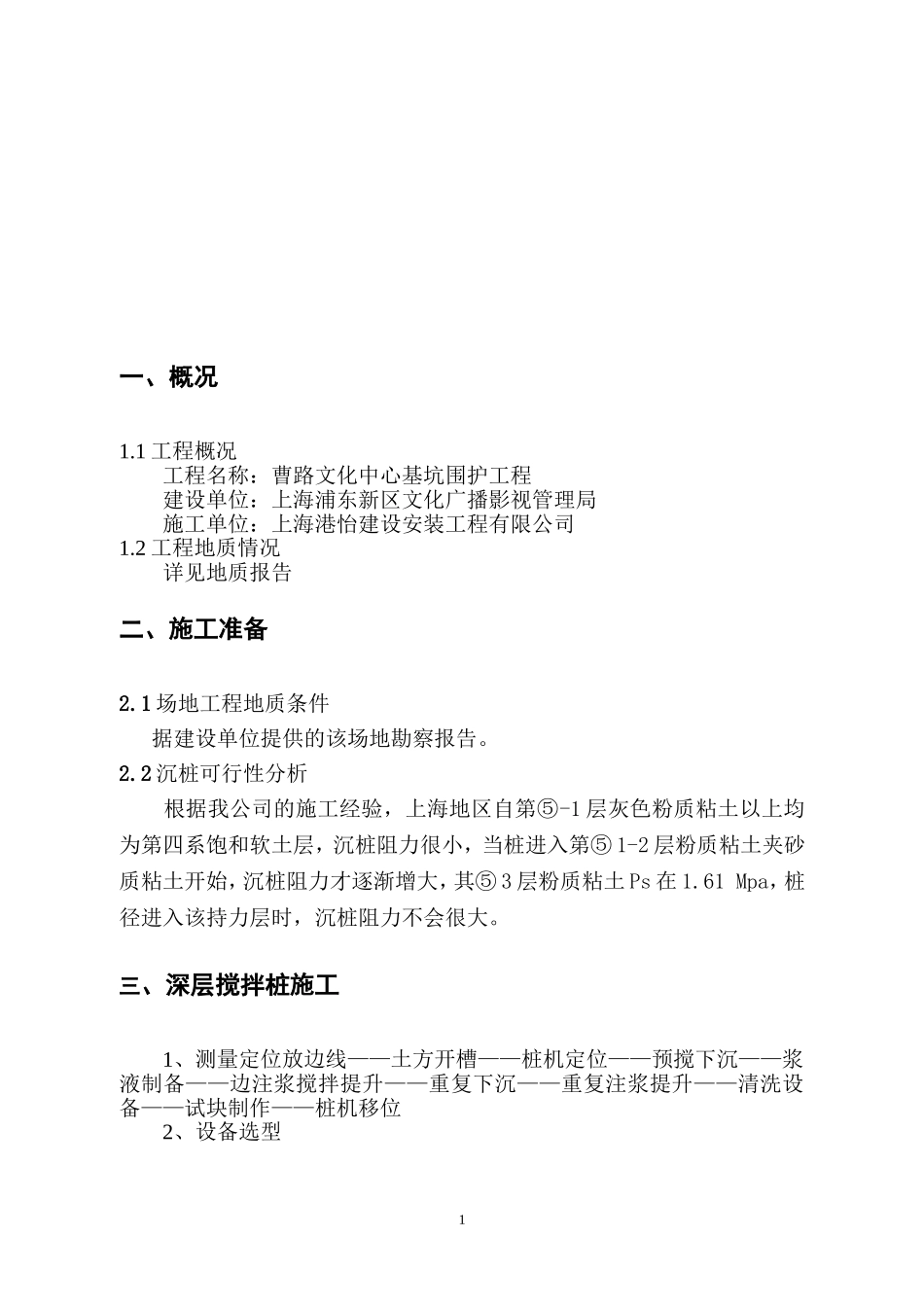

曹路文化中心基坑围护施工方案上海港怡建设安装工程有限公司2011年6月23日目录一、概况...............................................-1-二、施工准备...........................................-2-三、深层搅拌桩施工.....................................-2-四、土钉墙施工.........................................-4-五、质量保证措施......................................-10-六、基坑支护开挖中应急技术措施........................-11-一、概况1.1工程概况工程名称：曹路文化中心基坑围护工程建设单位：上海浦东新区文化广播影视管理局施工单位：上海港怡建设安装工程有限公司1.2工程地质情况详见地质报告二、施工准备2.1场地工程地质条件据建设单位提供的该场地勘察报告。2.2沉桩可行性分析根据我公司的施工经验，上海地区自第⑤-1层灰色粉质粘土以上均为第四系饱和软土层，沉桩阻力很小，当桩进入第⑤1-2层粉质粘土夹砂质粘土开始，沉桩阻力才逐渐增大，其⑤3层粉质粘土Ps在1.61Mpa，桩径进入该持力层时，沉桩阻力不会很大。三、深层搅拌桩施工1、测量定位放边线——土方开槽——桩机定位——预搅下沉——浆液制备——边注浆搅拌提升——重复下沉——重复注浆提升——清洗设备——试块制作——桩机移位2、设备选型1根据工程进度要求，将配备一台SJB-II型双轴深层搅拌机进入现场施工。3、施工顺序（1）桩位放样首先依据设计单位提供的放样的放样图及基地内容制点，用经纬仪和水准仪进行加固的定位点设定，并用砼固定好，定位点不少于三个，长久保留。根据定位点测放各个中心点（或定位轴线），做好标志，并用砼固定，以便以后放样复核。引测搅拌的标高，并在场地内作若干个点的标志，确保桩的入土深度。放样完毕，由测量员绘制详细的放线图，经甲方签证同意后，我方依据该图用挖掘机开沟槽。（2）桩机就位将搅拌桩机移到指定位对中，当地面起伏不平时，应用水平尺按平机架底座，使搅拌机整体垂直。（3）预搅下沉：当搅拌机正常后，放松钢丝绳，启动电机用慢档（0.5m/min）下沉，以利上体充分破碎，在钻进施工中若速度过慢，电流过大，可收紧钢丝绳，不得送水钻进。（4）浆液制备待搅拌机钻头下沉一定深度时，即按设计确定的浆液配方投料、拌制水泥浆。在送浆前必须不停搅拌，防止浆液离析。（5）注浆搅拌提升：待搅拌机钻头下沉到设计桩底深度后，开启灰浆泵将水泥压入土层中，然后边喷浆、边搅拌提升，提升速度用慢速档0.5m/min。重复下沉：当搅拌机钻头提升至设计桩顶标高时，关闭灰浆泵，重复下沉搅拌，使浆液与土体搅拌均匀，下沉速度为1m/min。重复喷浆提升：待拌机钻头下觉至设计桩底标高时，再启动压浆泵，将余增浆注入桩体中，并喷浆、边搅拌、边提升，直至提出地平，控制提升速度为0.5m/min。站洗系统：冲洗灰浆泵和输浆管系统，直至干净，并清洗钻头粘附的软土，检查钻头如有磨损及时更换。将搅拌桩机移至一根桩位，重新对中、调平、重复以上步骤。搅拌桩施工主要技术参数：搅拌桩长度：11m水泥土掺和比：水泥/土=13%水泥：32.5级普硅水泥水灰比：0.55桩径：700mm4、施工人员配备现场管理人员2名2机械操作人员2人普工4人电工1人后勤2人合计11人四、土钉墙施工（1）、围护设计方案1、围护结构方案选择：为追求围护结构的经济及安全，综合考虑本工程本身的特点和周围环境的要求，为满足地下室结构施工及确保场地周围环境的安全，本工程围护结构全面采用土钉墙挡土支护形式。本工程采用此围护结构的优点在于本工程挖土不深，采用纯土钉支护，使用信息法施工，在保证基地安全的前提下土钉施工可以避开一些管线、工程桩等障碍，不对周围环境造成影响，且施工方便受场地限制不大，工期短，造价低，并易于处理突发事件。坑外井点降水对围护结构起防渗作用，坑内降水可以保证土方开挖及土钉墙的施工。（2）、土钉墙支护设计施工参数：土钉墙由土钉、钢筋网、注浆锚管及喷射混凝土面层组成，土钉墙支护设计施工参数，主要有土钉的长度、密度、空间位置、孔内注浆浆液的配合比，也包括钢筋网网格密度等。1、土钉参数土钉采用预埋MG48*3.0焊接钢管并注浆锚固形式...
