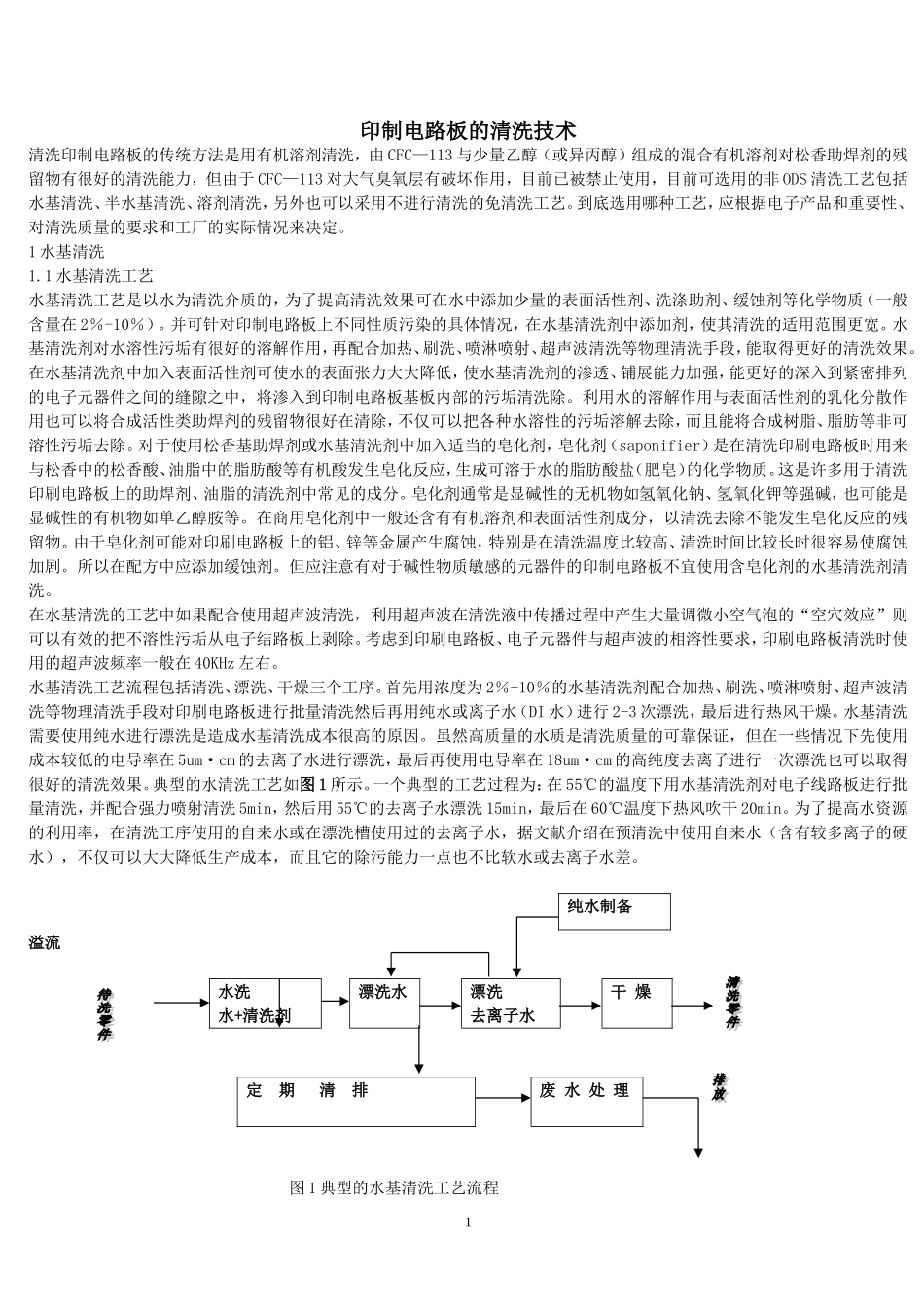

印制电路板的清洗技术清洗印制电路板的传统方法是用有机溶剂清洗，由CFC—113与少量乙醇（或异丙醇）组成的混合有机溶剂对松香助焊剂的残留物有很好的清洗能力，但由于CFC—113对大气臭氧层有破坏作用，目前已被禁止使用，目前可选用的非ODS清洗工艺包括水基清洗、半水基清洗、溶剂清洗，另外也可以采用不进行清洗的免清洗工艺。到底选用哪种工艺，应根据电子产品和重要性、对清洗质量的要求和工厂的实际情况来决定。1水基清洗1.1水基清洗工艺水基清洗工艺是以水为清洗介质的，为了提高清洗效果可在水中添加少量的表面活性剂、洗涤助剂、缓蚀剂等化学物质（一般含量在2％-10％）。并可针对印制电路板上不同性质污染的具体情况，在水基清洗剂中添加剂，使其清洗的适用范围更宽。水基清洗剂对水溶性污垢有很好的溶解作用，再配合加热、刷洗、喷淋喷射、超声波清洗等物理清洗手段，能取得更好的清洗效果。在水基清洗剂中加入表面活性剂可使水的表面张力大大降低，使水基清洗剂的渗透、铺展能力加强，能更好的深入到紧密排列的电子元器件之间的缝隙之中，将渗入到印制电路板基板内部的污垢清洗除。利用水的溶解作用与表面活性剂的乳化分散作用也可以将合成活性类助焊剂的残留物很好在清除，不仅可以把各种水溶性的污垢溶解去除，而且能将合成树脂、脂肪等非可溶性污垢去除。对于使用松香基助焊剂或水基清洗剂中加入适当的皂化剂，皂化剂（saponifier）是在清洗印刷电路板时用来与松香中的松香酸、油脂中的脂肪酸等有机酸发生皂化反应，生成可溶于水的脂肪酸盐（肥皂）的化学物质。这是许多用于清洗印刷电路板上的助焊剂、油脂的清洗剂中常见的成分。皂化剂通常是显碱性的无机物如氢氧化钠、氢氧化钾等强碱，也可能是显碱性的有机物如单乙醇胺等。在商用皂化剂中一般还含有有机溶剂和表面活性剂成分，以清洗去除不能发生皂化反应的残留物。由于皂化剂可能对印刷电路板上的铝、锌等金属产生腐蚀，特别是在清洗温度比较高、清洗时间比较长时很容易使腐蚀加剧。所以在配方中应添加缓蚀剂。但应注意有对于碱性物质敏感的元器件的印制电路板不宜使用含皂化剂的水基清洗剂清洗。在水基清洗的工艺中如果配合使用超声波清洗，利用超声波在清洗液中传播过程中产生大量调微小空气泡的“空穴效应”则可以有效的把不溶性污垢从电子结路板上剥除。考虑到印刷电路板、电子元器件与超声波的相溶性要求，印刷电路板清洗时使用的超声波频率一般在40KHz左右。水基清洗工艺流程包括清洗、漂洗、干燥三个工序。首先用浓度为2％-10％的水基清洗剂配合加热、刷洗、喷淋喷射、超声波清洗等物理清洗手段对印刷电路板进行批量清洗然后再用纯水或离子水（DI水）进行2-3次漂洗，最后进行热风干燥。水基清洗需要使用纯水进行漂洗是造成水基清洗成本很高的原因。虽然高质量的水质是清洗质量的可靠保证，但在一些情况下先使用成本较低的电导率在5um·cm的去离子水进行漂洗，最后再使用电导率在18um·cm的高纯度去离子进行一次漂洗也可以取得很好的清洗效果。典型的水清洗工艺如图1所示。一个典型的工艺过程为：在55℃的温度下用水基清洗剂对电子线路板进行批量清洗，并配合强力喷射清洗5min，然后用55℃的去离子水漂洗15min，最后在60℃温度下热风吹干20min。为了提高水资源的利用率，在清洗工序使用的自来水或在漂洗槽使用过的去离子水，据文献介绍在预清洗中使用自来水（含有较多离子的硬水），不仅可以大大降低生产成本，而且它的除污能力一点也不比软水或去离子水差。纯水制备溢流水洗水+清洗剂漂洗水漂洗去离子水干燥定期清排废水处理图1典型的水基清洗工艺流程12半水基清洗2.1半水基清洗剂在半水基清洗剂的组分中一般都有有机溶剂和表面活性剂，如最早使用在印制电路板清洗的EC-7半水基清洗剂就是由萜烯类碳氢溶剂与表面活性剂组成的。在大多数半水基清洗剂的配方中还含有水，但由于水的含量水多（仅占5％-20％），所以从外观看半水基溶剂与溶剂清洗剂一样都是透明、均匀的溶液。与一般溶剂清洗剂不同的是半水基清洗剂使用的有机溶剂的沸点比较高，所以挥发性低不必像溶剂清洗剂那样在封闭环境下进行清洗，而且在...
