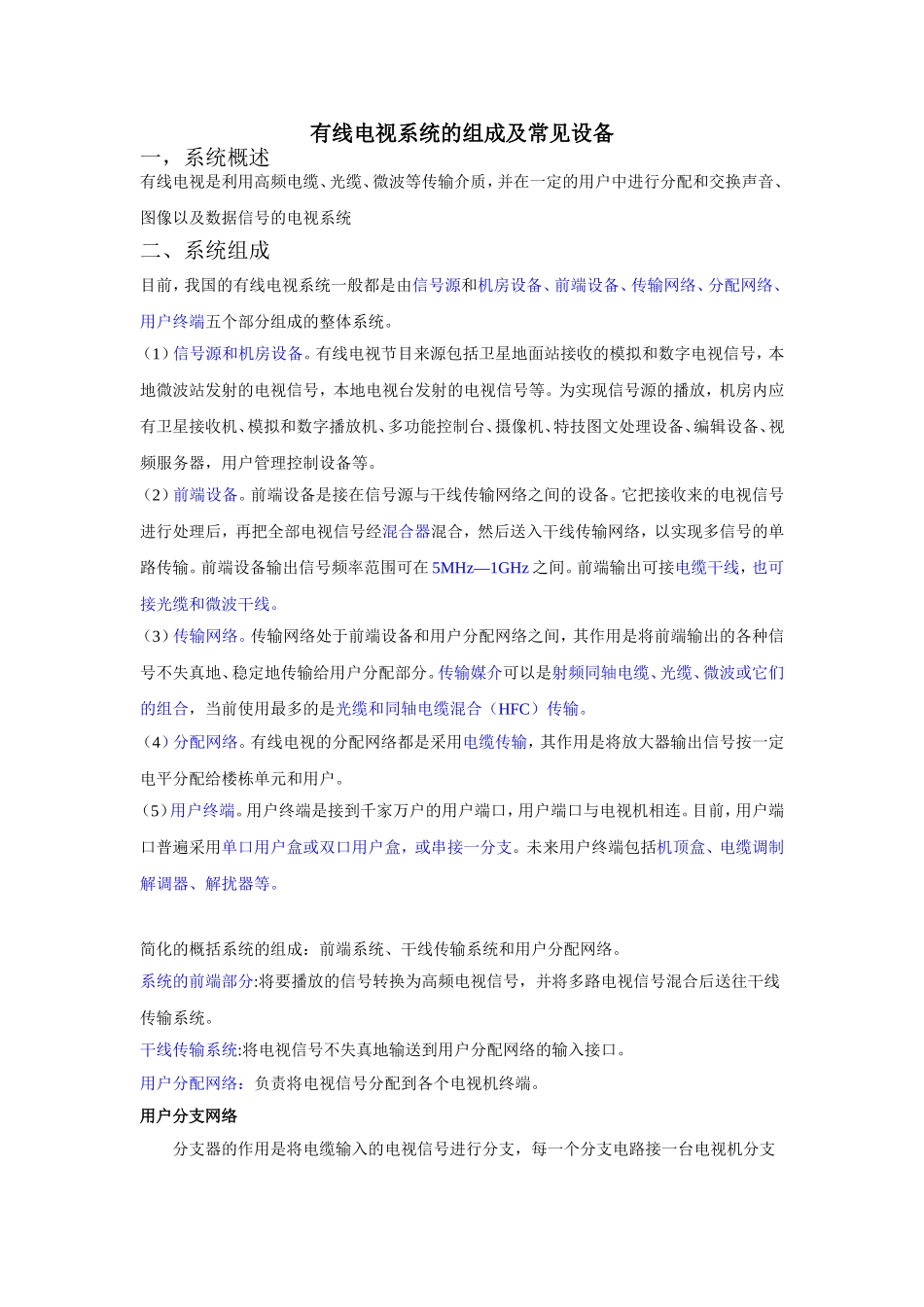

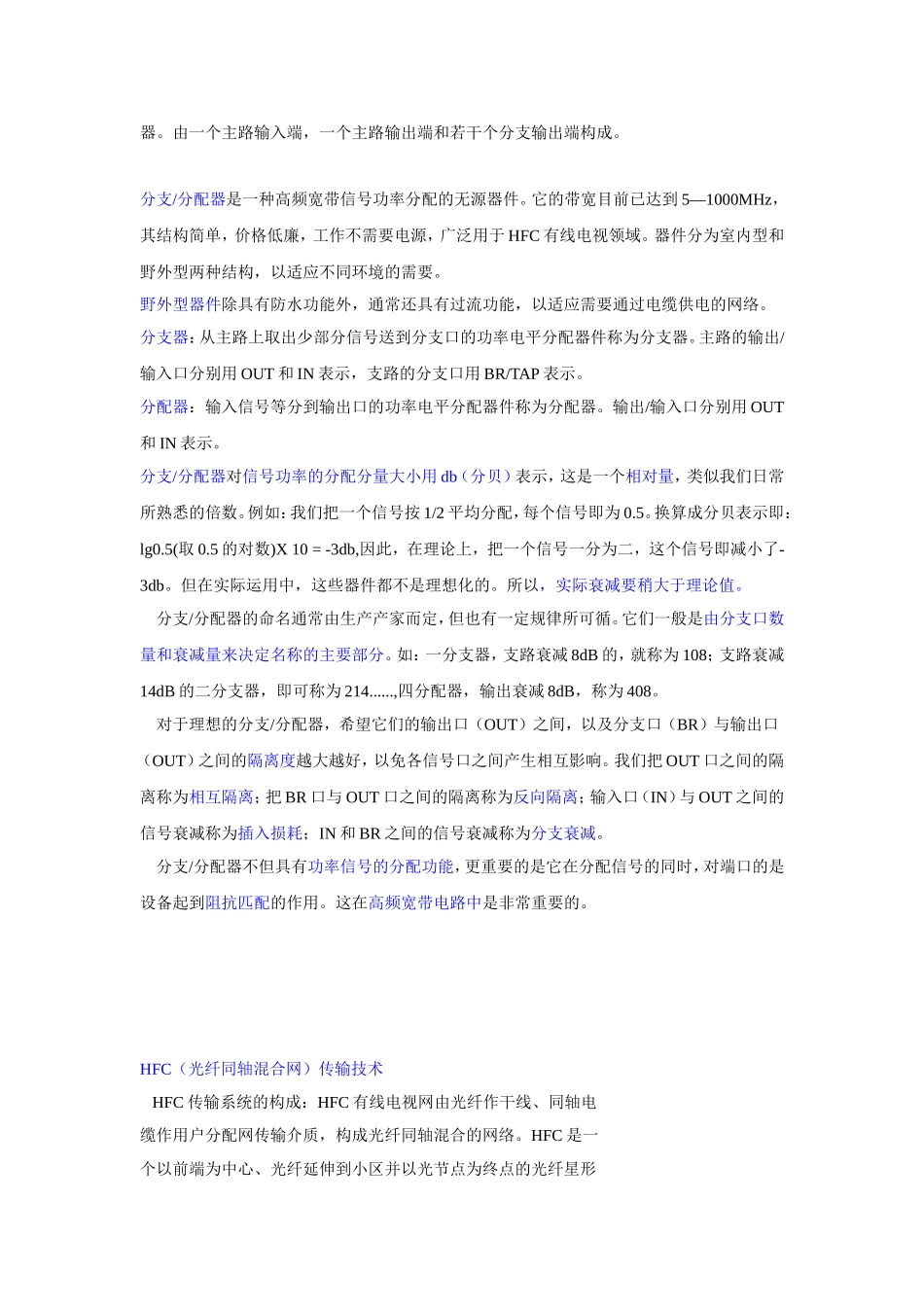

有线电视系统的组成及常见设备一，系统概述有线电视是利用高频电缆、光缆、微波等传输介质，并在一定的用户中进行分配和交换声音、图像以及数据信号的电视系统二、系统组成目前，我国的有线电视系统一般都是由信号源和机房设备、前端设备、传输网络、分配网络、用户终端五个部分组成的整体系统。（1）信号源和机房设备。有线电视节目来源包括卫星地面站接收的模拟和数字电视信号，本地微波站发射的电视信号，本地电视台发射的电视信号等。为实现信号源的播放，机房内应有卫星接收机、模拟和数字播放机、多功能控制台、摄像机、特技图文处理设备、编辑设备、视频服务器，用户管理控制设备等。（2）前端设备。前端设备是接在信号源与干线传输网络之间的设备。它把接收来的电视信号进行处理后，再把全部电视信号经混合器混合，然后送入干线传输网络，以实现多信号的单路传输。前端设备输出信号频率范围可在5MHz—1GHz之间。前端输出可接电缆干线，也可接光缆和微波干线。（3）传输网络。传输网络处于前端设备和用户分配网络之间，其作用是将前端输出的各种信号不失真地、稳定地传输给用户分配部分。传输媒介可以是射频同轴电缆、光缆、微波或它们的组合，当前使用最多的是光缆和同轴电缆混合（HFC）传输。（4）分配网络。有线电视的分配网络都是采用电缆传输，其作用是将放大器输出信号按一定电平分配给楼栋单元和用户。（5）用户终端。用户终端是接到千家万户的用户端口，用户端口与电视机相连。目前，用户端口普遍采用单口用户盒或双口用户盒，或串接一分支。未来用户终端包括机顶盒、电缆调制解调器、解扰器等。简化的概括系统的组成：前端系统、干线传输系统和用户分配网络。系统的前端部分:将要播放的信号转换为高频电视信号，并将多路电视信号混合后送往干线传输系统。干线传输系统:将电视信号不失真地输送到用户分配网络的输入接口。用户分配网络：负责将电视信号分配到各个电视机终端。用户分支网络分支器的作用是将电缆输入的电视信号进行分支，每一个分支电路接一台电视机分支器。由一个主路输入端，一个主路输出端和若干个分支输出端构成。分支/分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。分支器：从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。主路的输出/输入口分别用OUT和IN表示，支路的分支口用BR/TAP表示。分配器：输入信号等分到输出口的功率电平分配器件称为分配器。输出/输入口分别用OUT和IN表示。分支/分配器对信号功率的分配分量大小用db（分贝）表示，这是一个相对量，类似我们日常所熟悉的倍数。例如：我们把一个信号按1/2平均分配，每个信号即为0.5。换算成分贝表示即：lg0.5(取0.5的对数)X10=-3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。但在实际运用中，这些器件都不是理想化的。所以，实际衰减要稍大于理论值。分支/分配器的命名通常由生产产家而定，但也有一定规律所可循。它们一般是由分支口数量和衰减量来决定名称的主要部分。如：一分支器，支路衰减8dB的，就称为108；支路衰减14dB的二分支器，即可称为214......,四分配器，输出衰减8dB，称为408。对于理想的分支/分配器，希望它们的输出口（OUT）之间，以及分支口（BR）与输出口（OUT）之间的隔离度越大越好，以免各信号口之间产生相互影响。我们把OUT口之间的隔离称为相互隔离；把BR口与OUT口之间的隔离称为反向隔离；输入口（IN）与OUT之间的信号衰减称为插入损耗；IN和BR之间的信号衰减称为分支衰减。分支/分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用。这在高频宽带电路中是非常重要的。HFC（光纤同轴混合网）传输技术HFC传输系统的构成：HFC有线电视网由光纤作干线、同轴电缆作用户分配网传输介质，构成光纤同轴混合的网络。HFC是一个以前端为中心、...
