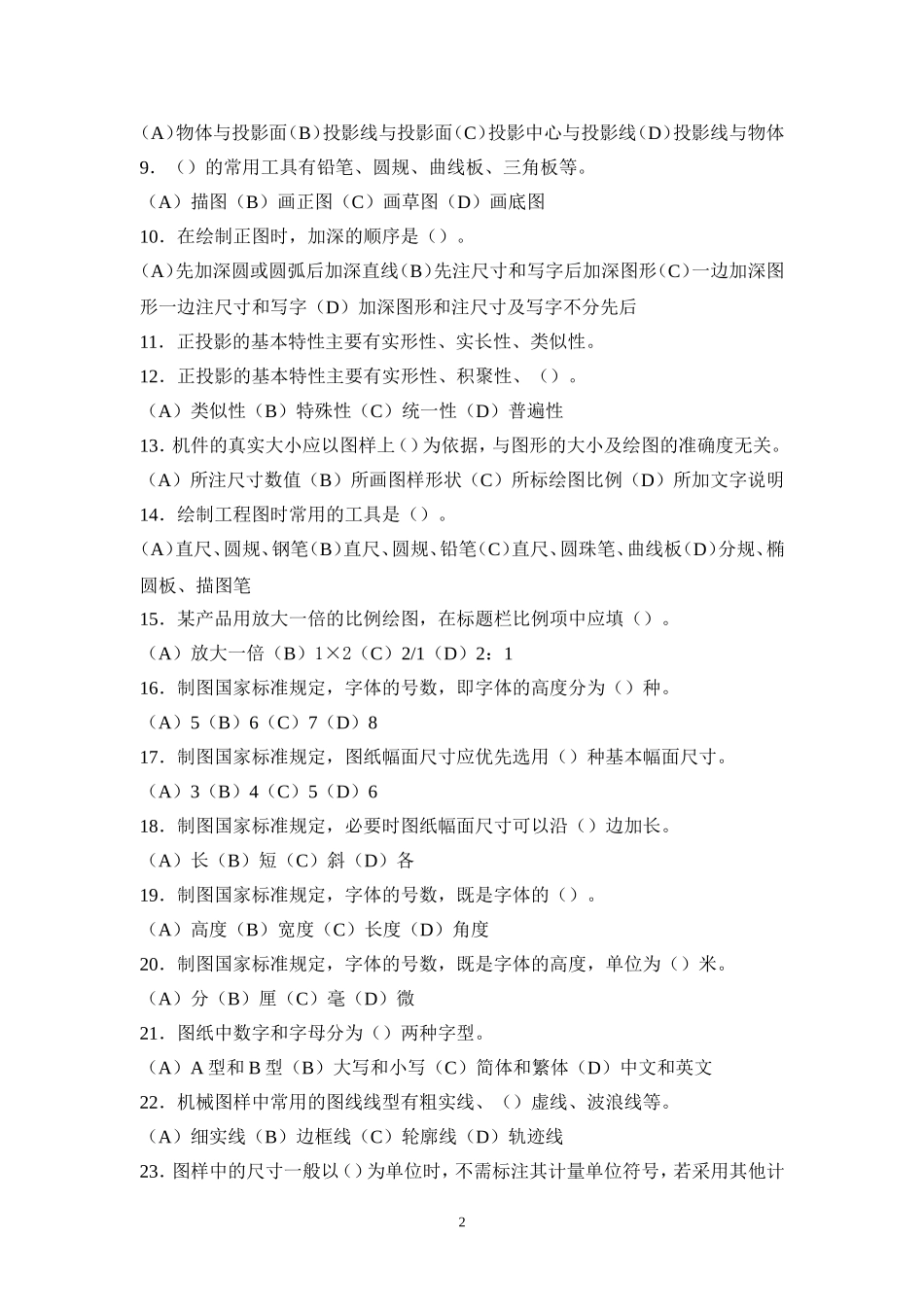

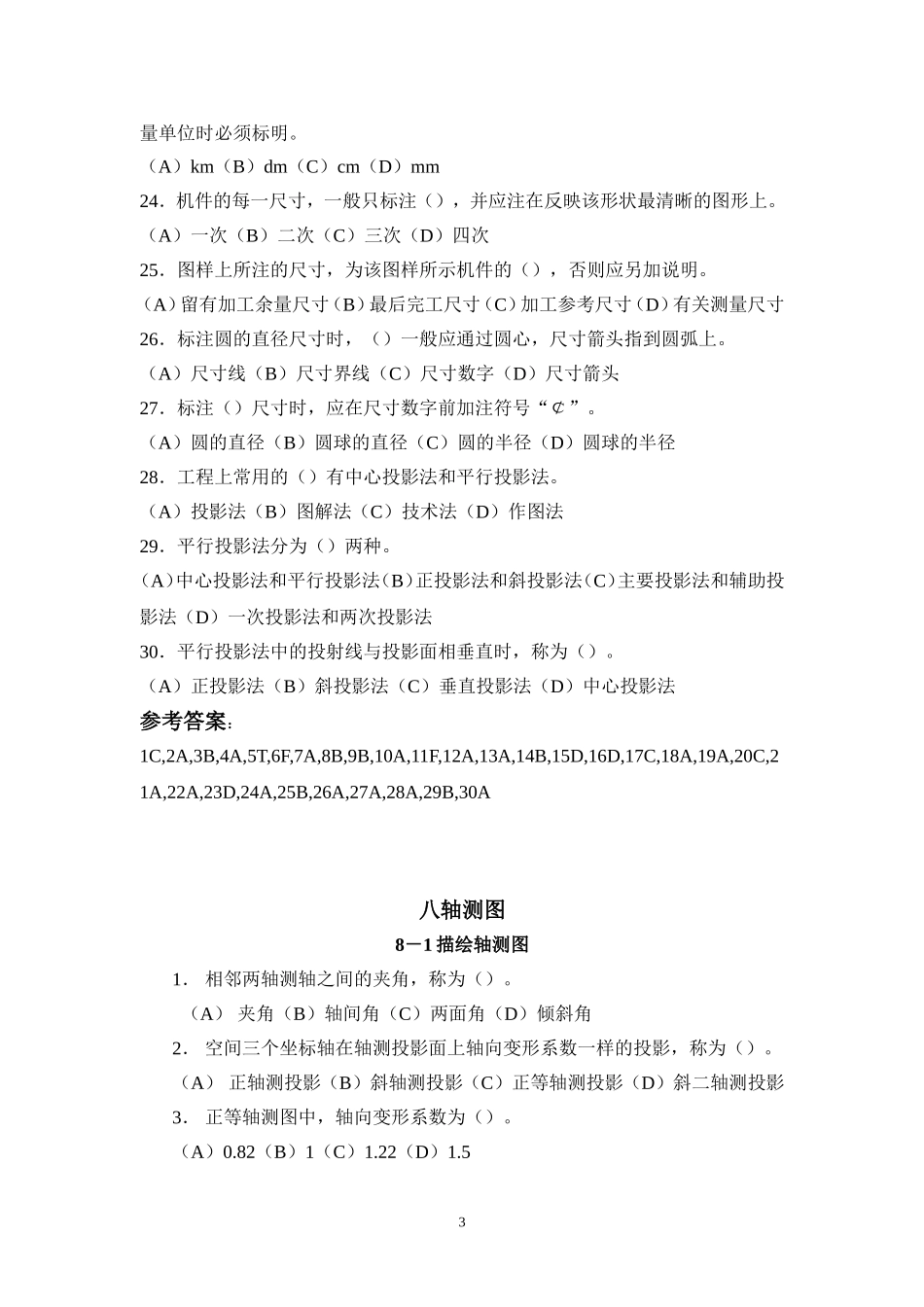

一基础知识1．制图的基础知识（1）制图国家标准的基本知识各级制图员必须熟练掌握以下国家标准：图纸幅面和格式（GB/T14689-1993）比例（GB/T14689-1993）字体（GB/T14689-1993）图纸（GB/T14689-1993）（2）绘图仪器的使用是指手工绘图仪器、设备，包括绘图仪器、描图仪器、丁字尺、三角板、曲线板、图板等。2．投影法的基本知识投影法的基本知识指中心投影、平行投影、斜投影、正投影的概念及投影法的应用。计算机绘图的基本知识在操作技能考核中体现，专业图样的基本知识在专业图中体现。基本要求中的职业道德及法律、法规常识在本试题暂时不做要求。基础知识的内容在考核时以选择题或判断正误题的形式出现，下面给出一些题目供考生复习。1．图纸中汉字应写成（）体，采用国家正式公布的简化字。（A）新宋（B）隶书（C）长仿宋（D）方正舒2．机械图样中，表示可见轮廓线采用（）线型。（A）粗实线（B）细实线（C）波浪线（D）虚线3．图样上标注的尺寸，一般应由（）组成。（A）尺寸数字、尺寸线及其终端、尺寸箭头（B）尺寸界线、尺寸线及其终端、尺寸数字（C）尺寸界线、尺寸数字、尺寸箭头（D）尺寸线、尺寸界线、尺寸数字4．2：1是（）比例。（A）放大（B）缩小（C）优先选用（D）尽量不用5．使用圆规画图时，应尽可能使钢针和铅芯垂直于纸面。6．丁字尺与三角板随意配合，便可画出650倾斜线。7．（）分为正投影法和斜投影法两种。（A）平行投影法（B）中心投影法（C）投影画法（D）辅助投影法8．平行投影法中的（）相垂直时，称为正投影法。1（A）物体与投影面（B）投影线与投影面（C）投影中心与投影线（D）投影线与物体9．（）的常用工具有铅笔、圆规、曲线板、三角板等。（A）描图（B）画正图（C）画草图（D）画底图10．在绘制正图时，加深的顺序是（）。（A）先加深圆或圆弧后加深直线（B）先注尺寸和写字后加深图形（C）一边加深图形一边注尺寸和写字（D）加深图形和注尺寸及写字不分先后11．正投影的基本特性主要有实形性、实长性、类似性。12．正投影的基本特性主要有实形性、积聚性、（）。（A）类似性（B）特殊性（C）统一性（D）普遍性13．机件的真实大小应以图样上（）为依据，与图形的大小及绘图的准确度无关。（A）所注尺寸数值（B）所画图样形状（C）所标绘图比例（D）所加文字说明14．绘制工程图时常用的工具是（）。（A）直尺、圆规、钢笔（B）直尺、圆规、铅笔（C）直尺、圆珠笔、曲线板（D）分规、椭圆板、描图笔15．某产品用放大一倍的比例绘图，在标题栏比例项中应填（）。（A）放大一倍（B）1×2（C）2/1（D）2：116．制图国家标准规定，字体的号数，即字体的高度分为（）种。（A）5（B）6（C）7（D）817．制图国家标准规定，图纸幅面尺寸应优先选用（）种基本幅面尺寸。（A）3（B）4（C）5（D）618．制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。（A）长（B）短（C）斜（D）各19．制图国家标准规定，字体的号数，既是字体的（）。（A）高度（B）宽度（C）长度（D）角度20．制图国家标准规定，字体的号数，既是字体的高度，单位为（）米。（A）分（B）厘（C）毫（D）微21．图纸中数字和字母分为（）两种字型。（A）A型和B型（B）大写和小写（C）简体和繁体（D）中文和英文22．机械图样中常用的图线线型有粗实线、（）虚线、波浪线等。（A）细实线（B）边框线（C）轮廓线（D）轨迹线23．图样中的尺寸一般以（）为单位时，不需标注其计量单位符号，若采用其他计2量单位时必须标明。（A）km（B）dm（C）cm（D）mm24．机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。（A）一次（B）二次（C）三次（D）四次25．图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。（A）留有加工余量尺寸（B）最后完工尺寸（C）加工参考尺寸（D）有关测量尺寸26．标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。（A）尺寸线（B）尺寸界线（C）尺寸数字（D）尺寸箭头27．标注（）尺寸时，应在尺寸数字前加注符号“￠”。（A）圆的直径（B）圆球的直径（C）圆的半径（D）圆球的半径28．工程上常用的（）有中心投影法...
