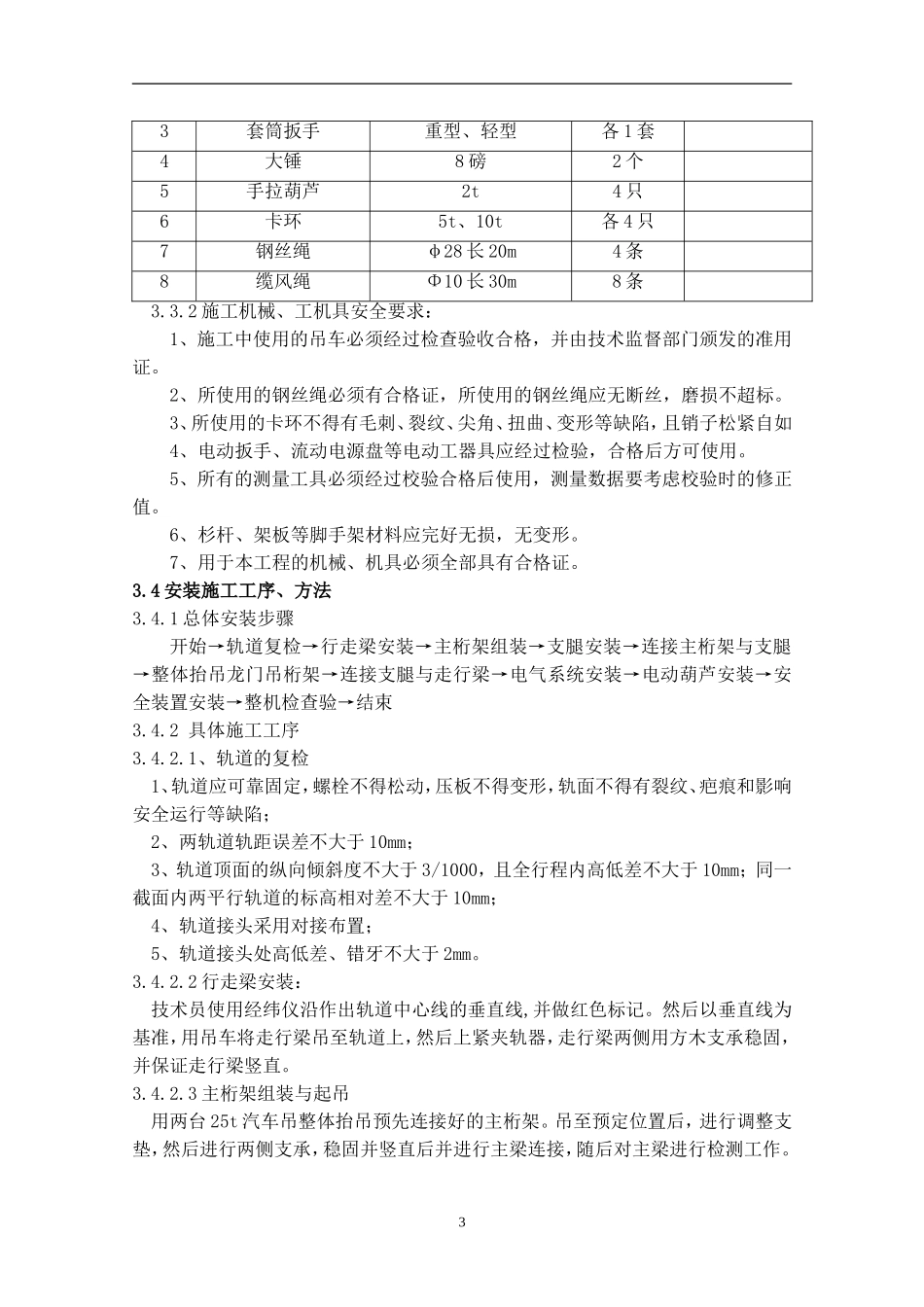

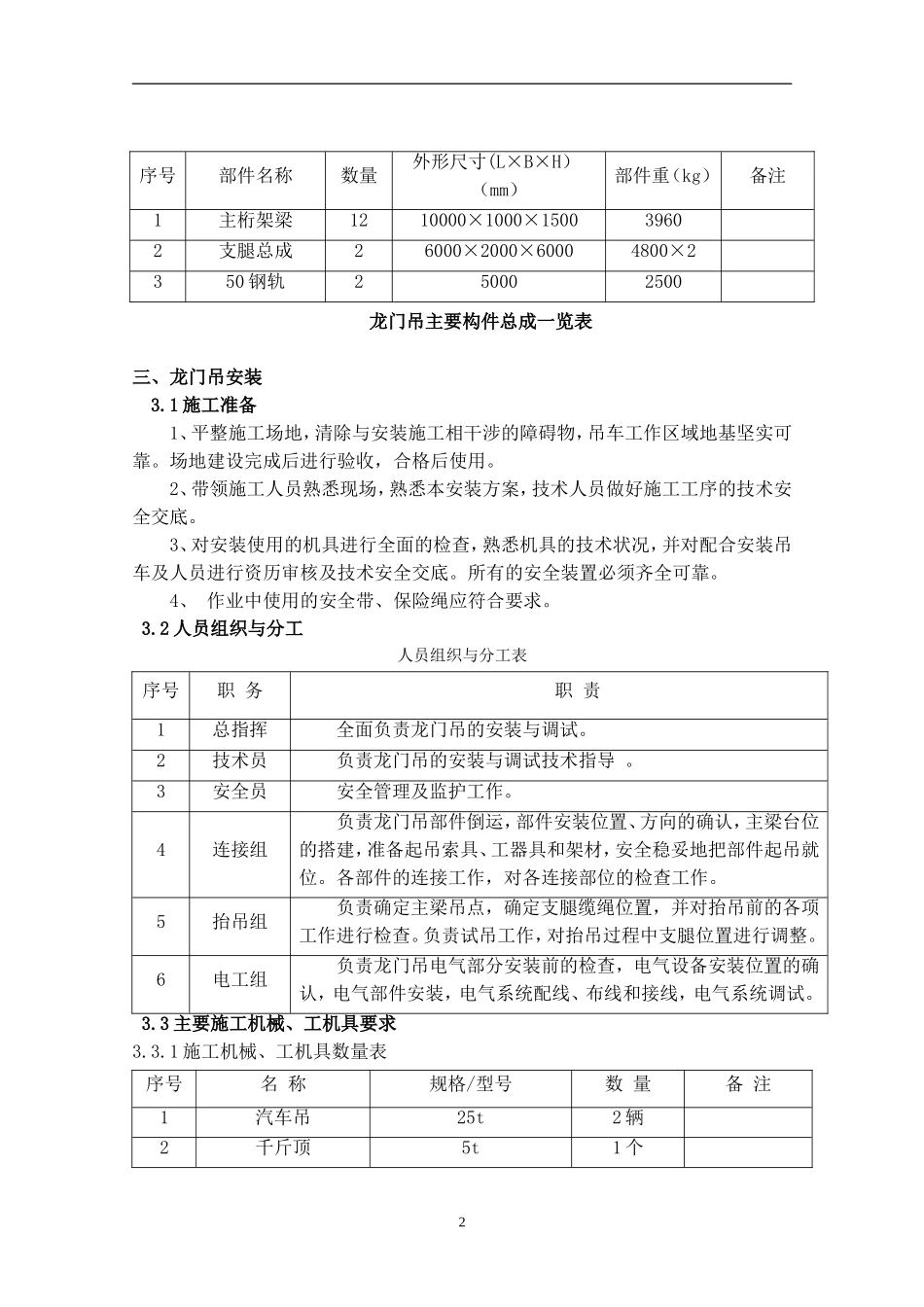

1一、编制依据1、《中华人民共和国安全生产法》2、《施工现场临时用电安全技术规范》3、《起重机安装及验收规范》4、《起重机械安全规程》二、工程概况桂湖温泉小镇环路工程环路二期建设地点位于福州市晋安区北峰山区中部宦溪镇北部。湖中大桥全长121米，上部结构采用后张法预应力装配式T梁，共有35米T梁30片。预制场设置在K3+100路基左侧附近的空地上，占地6000平方米。预制场安装两台MJ80-24型龙门吊。龙门吊主梁为标准三角桁架结构件，严格按照标准三角桁架结构要求进行装配，选用无损伤、无锈蚀、无变形的标准桁片及其附属结构件，拼装时主桁销子顶紧到位，并上好保险插销，确保安装作业的安全顺利进行，确保龙门吊的安全使用。龙门吊主要参数：①龙门吊工作级别：A5②外形尺寸：长×宽×高30.0m×6.0m×8.0m；③跨度：24m；④额定起重量：80t；⑤起升高度：8m；⑥起升速度：5.5m/min；⑦大车行走速度：0～30m/min（变频调速）；⑧整机总功率：39KW；⑨整机总重量：32t。2.1安装主要连接件龙门吊主要连接件一览表2.2龙门吊主要构件的尺寸、重量序号名称规格型号数量备注1销轴80×25036桁架梁之间连接2螺栓M20×50120支腿与走行梁连接3U型螺栓M20×8030支腿与桁架梁连接2龙门吊主要构件总成一览表三、龙门吊安装3.1施工准备1、平整施工场地，清除与安装施工相干涉的障碍物，吊车工作区域地基坚实可靠。场地建设完成后进行验收，合格后使用。2、带领施工人员熟悉现场，熟悉本安装方案，技术人员做好施工工序的技术安全交底。3、对安装使用的机具进行全面的检查，熟悉机具的技术状况，并对配合安装吊车及人员进行资历审核及技术安全交底。所有的安全装置必须齐全可靠。4、作业中使用的安全带、保险绳应符合要求。3.2人员组织与分工人员组织与分工表序号职务职责1总指挥全面负责龙门吊的安装与调试。2技术员负责龙门吊的安装与调试技术指导。3安全员安全管理及监护工作。4连接组负责龙门吊部件倒运，部件安装位置、方向的确认，主梁台位的搭建，准备起吊索具、工器具和架材，安全稳妥地把部件起吊就位。各部件的连接工作，对各连接部位的检查工作。5抬吊组负责确定主梁吊点，确定支腿缆绳位置，并对抬吊前的各项工作进行检查。负责试吊工作，对抬吊过程中支腿位置进行调整。6电工组负责龙门吊电气部分安装前的检查，电气设备安装位置的确认，电气部件安装，电气系统配线、布线和接线，电气系统调试。3.3主要施工机械、工机具要求3.3.1施工机械、工机具数量表序号名称规格/型号数量备注1汽车吊25t2辆2千斤顶5t1个序号部件名称数量外形尺寸(L×B×H）（mm）部件重（kg）备注1主桁架梁1210000×1000×150039602支腿总成26000×2000×60004800×2350钢轨25000250033套筒扳手重型、轻型各1套4大锤8磅2个5手拉葫芦2t4只6卡环5t、10t各4只7钢丝绳φ28长20m4条8缆风绳Φ10长30m8条3.3.2施工机械、工机具安全要求：1、施工中使用的吊车必须经过检查验收合格，并由技术监督部门颁发的准用证。2、所使用的钢丝绳必须有合格证，所使用的钢丝绳应无断丝，磨损不超标。3、所使用的卡环不得有毛刺、裂纹、尖角、扭曲、变形等缺陷，且销子松紧自如4、电动扳手、流动电源盘等电动工器具应经过检验，合格后方可使用。5、所有的测量工具必须经过校验合格后使用，测量数据要考虑校验时的修正值。6、杉杆、架板等脚手架材料应完好无损，无变形。7、用于本工程的机械、机具必须全部具有合格证。3.4安装施工工序、方法3.4.1总体安装步骤开始→轨道复检→行走梁安装→主桁架组装→支腿安装→连接主桁架与支腿→整体抬吊龙门吊桁架→连接支腿与走行梁→电气系统安装→电动葫芦安装→安全装置安装→整机检查验→结束3.4.2具体施工工序3.4.2.1、轨道的复检1、轨道应可靠固定，螺栓不得松动，压板不得变形，轨面不得有裂纹、疤痕和影响安全运行等缺陷；2、两轨道轨距误差不大于10mm；3、轨道顶面的纵向倾斜度不大于3/1000，且全行程内高低差不大于10mm；同一截面内两平行轨道的标高相对差不大于10mm；4、轨道接头采用对接布置；5、轨道接头处高低差、错牙不大于2mm。3.4.2.2行走梁安装：技术员使用经纬仪沿作出...
