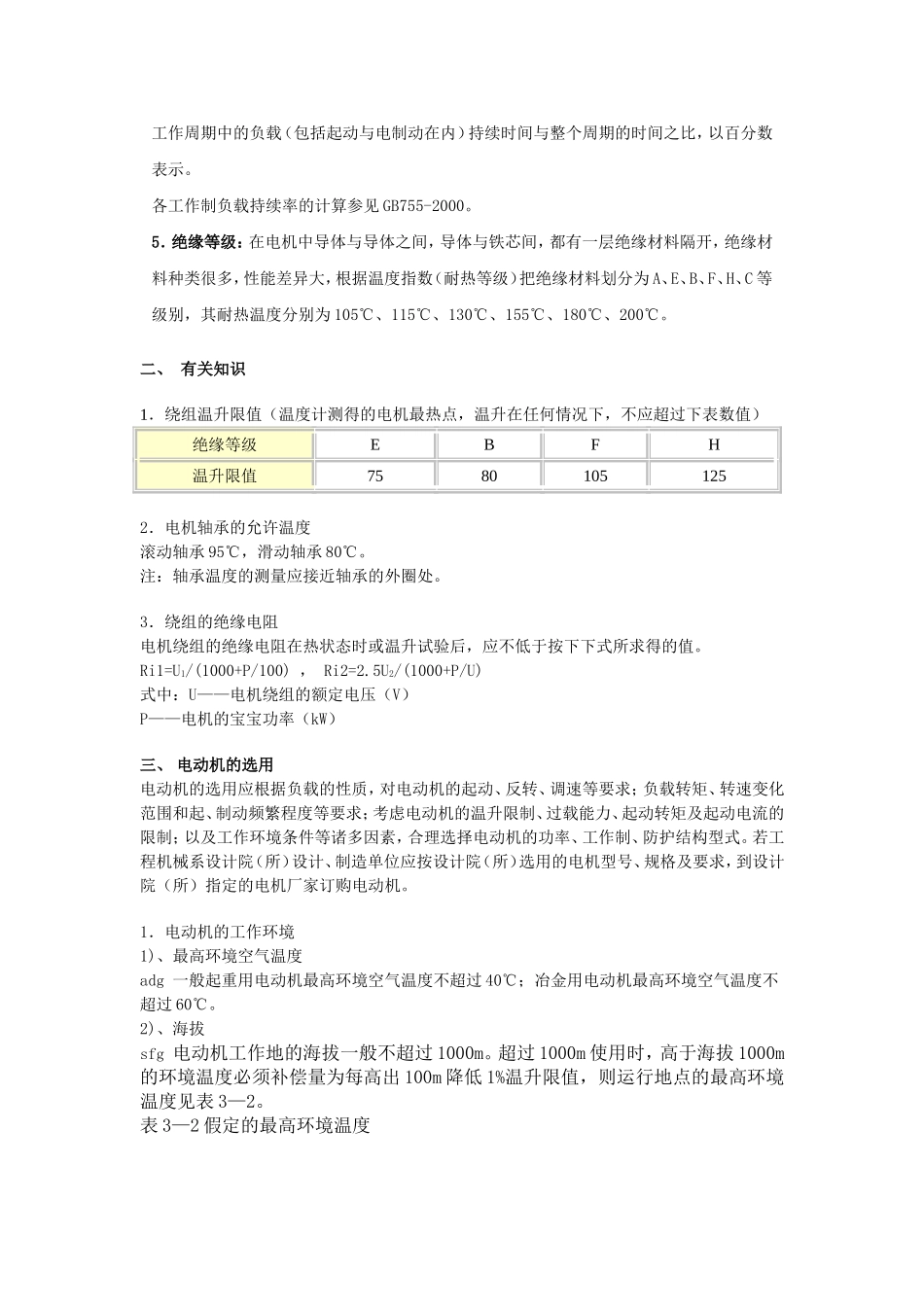

电动机的有关术语知识和选用方法电动机的有关术语知识和选用方法一、术语1．电压：指定子绕组规定使用的线电压V或KV。2．额定功率：电机在额定条件下，转轴上所能输出的机械功率W。额定条件是指额定电压、额定频率和额定工作制。3．工作制：电机承受负载情况的说明，包括起动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。工作制分类10类，常见的有：○1连续工作制——S1工作制。在恒定负载下的运行时间是以达到热稳定。○2短时工作制——S2工作制。在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。○3断续周期工作制——S3工作制。按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能转时间，这种工作制中每一周期的起动电流不致对温升产生显著影响。○4包括起动的断续周期工作制——S4工作制。按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间，一段恒定负载运行和一段断能停转时间。○5包括电制动的断续周期工作制——S5工制。按一系列相同的工作周期运行，每一周期包括一段起动时间，一段恒定负载运行时间，一段电制动时间和一段停机和断能时间。○6S6工作制——连续周期工作制。按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，无停机和断能时间。S1～S10工作制定义请见GB755-2000。4．负载持续率：工作周期中的负载（包括起动与电制动在内）持续时间与整个周期的时间之比，以百分数表示。各工作制负载持续率的计算参见GB755-2000。5．绝缘等级：在电机中导体与导体之间，导体与铁芯间，都有一层绝缘材料隔开，绝缘材料种类很多，性能差异大，根据温度指数（耐热等级）把绝缘材料划分为A、E、B、F、H、C等级别，其耐热温度分别为105℃、115℃、130℃、155℃、180℃、200℃。二、有关知识1．绕组温升限值（温度计测得的电机最热点，温升在任何情况下，不应超过下表数值）绝缘等级EBFH温升限值75801051252．电机轴承的允许温度滚动轴承95℃，滑动轴承80℃。注：轴承温度的测量应接近轴承的外圈处。3．绕组的绝缘电阻电机绕组的绝缘电阻在热状态时或温升试验后，应不低于按下下式所求得的值。Ri1=U1/(1000+P/100)，Ri2=2.5U2/(1000+P/U)式中：U——电机绕组的额定电压（V）P——电机的宝宝功率（kW）三、电动机的选用电动机的选用应根据负载的性质，对电动机的起动、反转、调速等要求；负载转矩、转速变化范围和起、制动频繁程度等要求；考虑电动机的温升限制、过载能力、起动转矩及起动电流的限制；以及工作环境条件等诸多因素，合理选择电动机的功率、工作制、防护结构型式。若工程机械系设计院（所）设计、制造单位应按设计院（所）选用的电机型号、规格及要求，到设计院（所）指定的电机厂家订购电动机。1．电动机的工作环境1)、最高环境空气温度adg一般起重用电动机最高环境空气温度不超过40℃；冶金用电动机最高环境空气温度不超过60℃。2)、海拔sfg电动机工作地的海拔一般不超过1000m。超过1000m使用时，高于海拔1000m的环境温度必须补偿量为每高出100m降低1%温升限值，则运行地点的最高环境温度见表3—2。表3—2假定的最高环境温度海拔F级（起重电机）H级（冶金电机）1000m40℃60℃2000m30℃48℃3000m19℃35℃4000m9℃23℃如环境温度超过上表温度值，则选型时可选大一个功率等级的电机。3)、电动机的周围空气不应含有腐蚀性、可然性及爆炸性气体。4)、用于亚热带、沿海地区应适用热带或三防电机。5)、对具有凝露环境的地方、应选用有防冷凝加热器的电机。2．电动机的工作制电动机的工作制分为：短时工作制S2；断续周期工作制S3、S4、S5；连续工作制S1及其他非周期性工作制。短时工作制的持续时间为：30min和60min。断续周期工作制的每一工作周期的时间为10min。负载持续率分为：15%、25%、40%、60%和100%，以40%为基准负载持续率。电动机每小时起动次数：S3工作制为6次；S4、S5工作制分150、300和600次三个等级3．变频电机的工作频率变频电机一般设计以50Hz为基准点5（3）～50Hz为恒转矩调...
