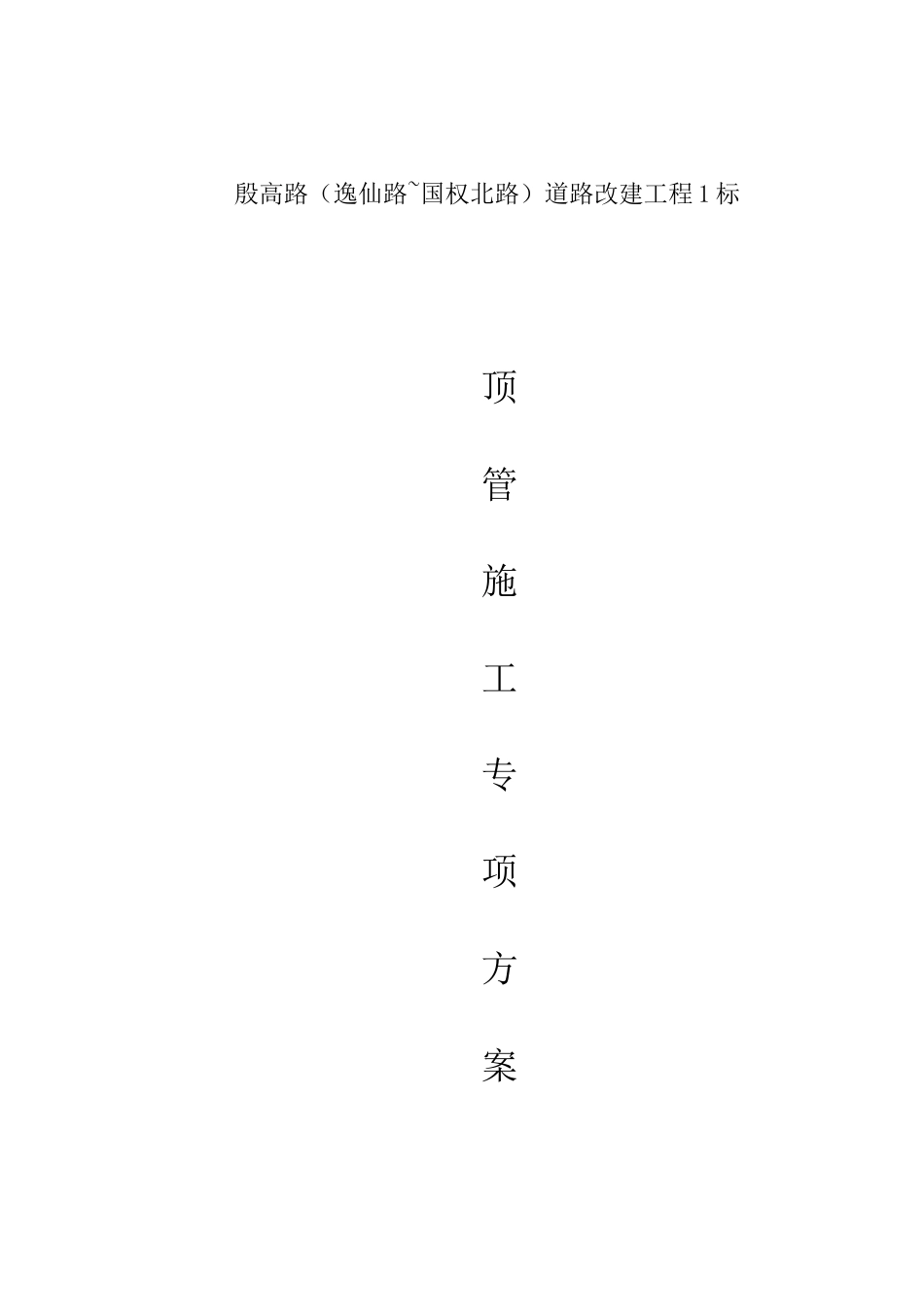

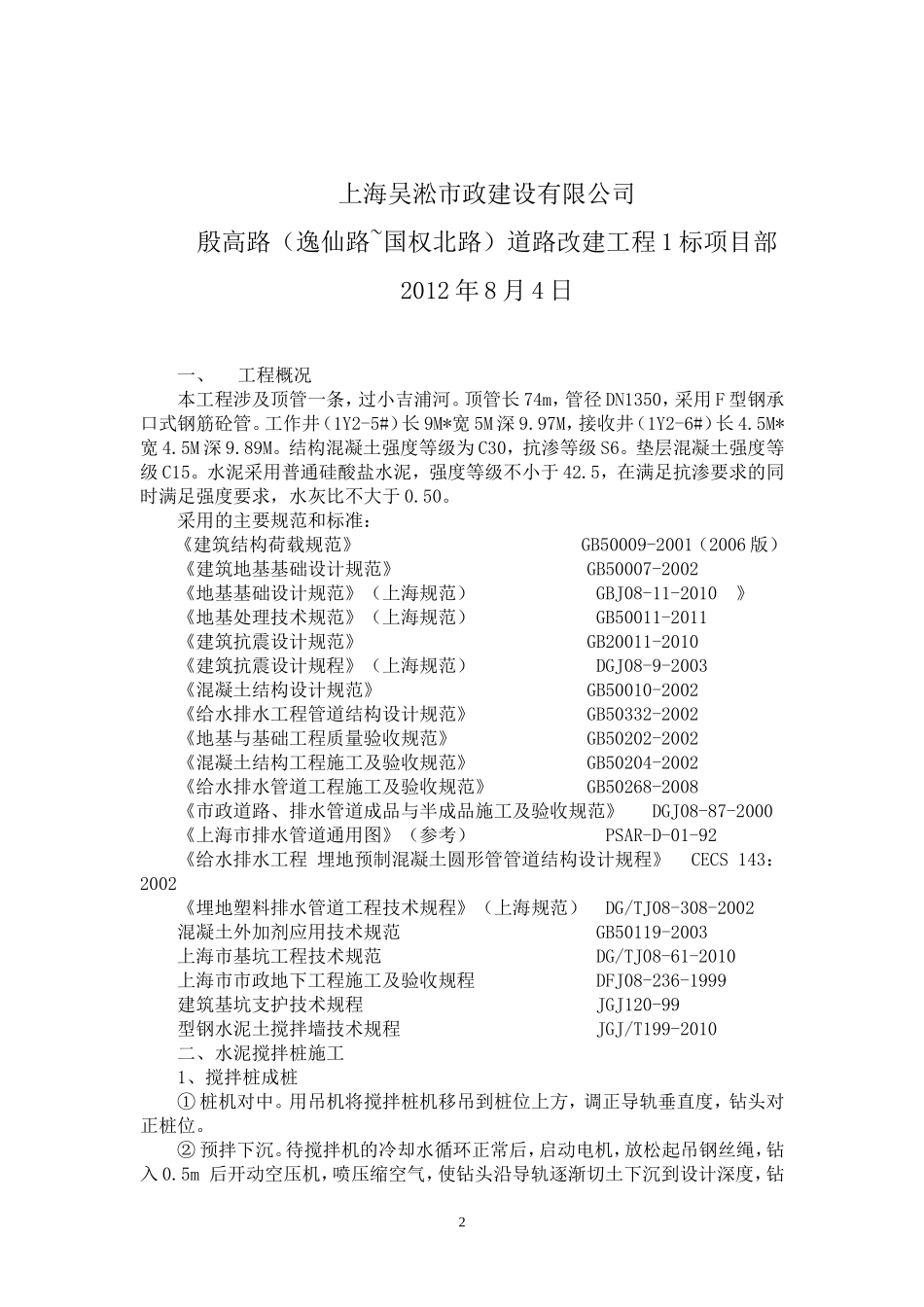

殷高路（逸仙路~国权北路）道路改建工程1标顶管施工专项方案上海吴淞市政建设有限公司殷高路（逸仙路~国权北路）道路改建工程1标项目部2012年8月4日一、工程概况本工程涉及顶管一条，过小吉浦河。顶管长74m，管径DN1350，采用F型钢承口式钢筋砼管。工作井（1Y2-5#）长9M*宽5M深9.97M，接收井（1Y2-6#）长4.5M*宽4.5M深9.89M。结构混凝土强度等级为C30，抗渗等级S6。垫层混凝土强度等级C15。水泥采用普通硅酸盐水泥，强度等级不小于42.5，在满足抗渗要求的同时满足强度要求，水灰比不大于0.50。采用的主要规范和标准：《建筑结构荷载规范》GB50009-2001（2006版）《建筑地基基础设计规范》GB50007-2002《地基基础设计规范》（上海规范）GBJ08-11-2010》《地基处理技术规范》（上海规范）GB50011-2011《建筑抗震设计规范》GB20011-2010《建筑抗震设计规程》（上海规范）DGJ08-9-2003《混凝土结构设计规范》GB50010-2002《给水排水工程管道结构设计规范》GB50332-2002《地基与基础工程质量验收规范》GB50202-2002《混凝土结构工程施工及验收规范》GB50204-2002《给水排水管道工程施工及验收规范》GB50268-2008《市政道路、排水管道成品与半成品施工及验收规范》DGJ08-87-2000《上海市排水管道通用图》（参考）PSAR-D-01-92《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143：2002《埋地塑料排水管道工程技术规程》（上海规范）DG/TJ08-308-2002混凝土外加剂应用技术规范GB50119-2003上海市基坑工程技术规范DG/TJ08-61-2010上海市市政地下工程施工及验收规程DFJ08-236-1999建筑基坑支护技术规程JGJ120-99型钢水泥土搅拌墙技术规程JGJ/T199-2010二、水泥搅拌桩施工1、搅拌桩成桩①桩机对中。用吊机将搅拌桩机移吊到桩位上方，调正导轨垂直度，钻头对正桩位。②预拌下沉。待搅拌机的冷却水循环正常后，启动电机，放松起吊钢丝绳，钻入0.5m后开动空压机，喷压缩空气，使钻头沿导轨逐渐切土下沉到设计深度，钻2进的速度由电机的电流监测标控制，如果下沉的速度达不到要求，即从输浆系统补给清水以利钻进。③制备水泥浆。待搅拌机下沉到一定的深度时，开始按设计确定的水灰比拌制水泥浆，待压浆前将水泥浆倒进入集料中。④提升喷浆搅拌。搅拌机进入持力层0.5m，提升钻至设计加固深度后，反向旋转开启灰浆泵将水泥浆压入路基中，边喷浆边旋转，边按试桩确定的提升速度提升搅拌机,停浆面比设计桩顶标高高出50cm。⑤重复上、下搅拌。再次将搅拌机边旋边沉入土中，至设计加固深度再将搅拌机提升出地面。⑥清洗。向集料斗中注入适量的清水，开启灰浆泵，将管路中残存的水泥浆清洗干净，清除搅拌头上的土。⑦重复上述步骤，再移机进行下一桩的施工。⑧操作人员将每根桩的钻进时间、提升时间、提升速度、提升的次数、钻进的深度等进行记录。2、插拔工字钢桩的施工三轴水泥搅拌桩施工完毕后，吊机应立即就位，准备吊放H型钢。（1）施工工艺①当搅拌桩每完成一组后，必须马上插入H型钢，施工时必须与围护深层搅拌桩紧密配合，交叉施工。为保证H型钢能够在工程结束前顺利拔出，H型钢插入后，H型钢顶标高应高于设计围护结构圈梁顶标高70cm。②按定位尺寸安装好导向控制架，才能插入型钢。型钢插入前，必须将型钢的定位与设计桩位相符合，并校正水平。③起吊型钢前，必须重新检查型钢上减摩涂料是否完整，若有漏涂或剥落须重新补上.④起吊前在距H型钢顶端30cm处开一个中心圆孔，孔径约10cm，装好吊具和固定钩，然后用50t吊机起吊H型钢，用线锤校核垂直度，确保H型钢插下时的垂直。⑤在导向沟定位型钢上设H型钢定位卡，固定插入型钢平面位置，型钢定位卡必须牢固、水平，而后将H型钢底部中心对正桩位中心并沿定位卡徐徐垂直插入水泥土搅拌桩体内。⑥根据高程控制点，用水准仪引放到定位型钢上，根据定位型钢与H型钢顶标高的高度差，在定位型钢上搁置槽钢，焊φ8吊筋控制H型钢顶标高，误差控制在±5cm以内。⑦插入深层搅拌桩加固体内工字钢可按设计的尺寸现场焊接；在工字钢插入搅拌桩前，表面涂减摩剂，与围檩之间采用牛皮纸和1cm厚泡沫板隔离；工字钢接头设置应在位于开挖面以下，且相邻两根...
