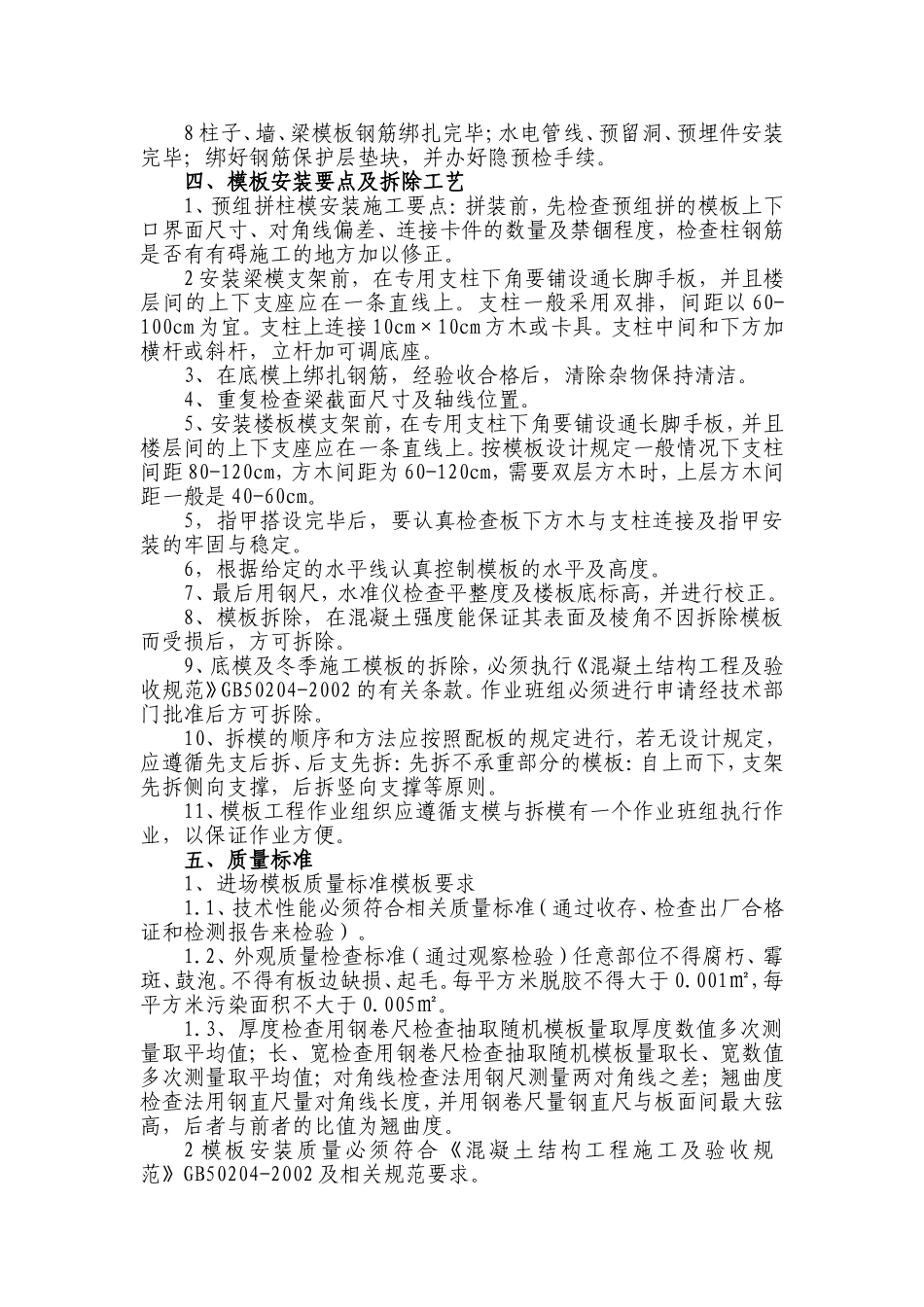

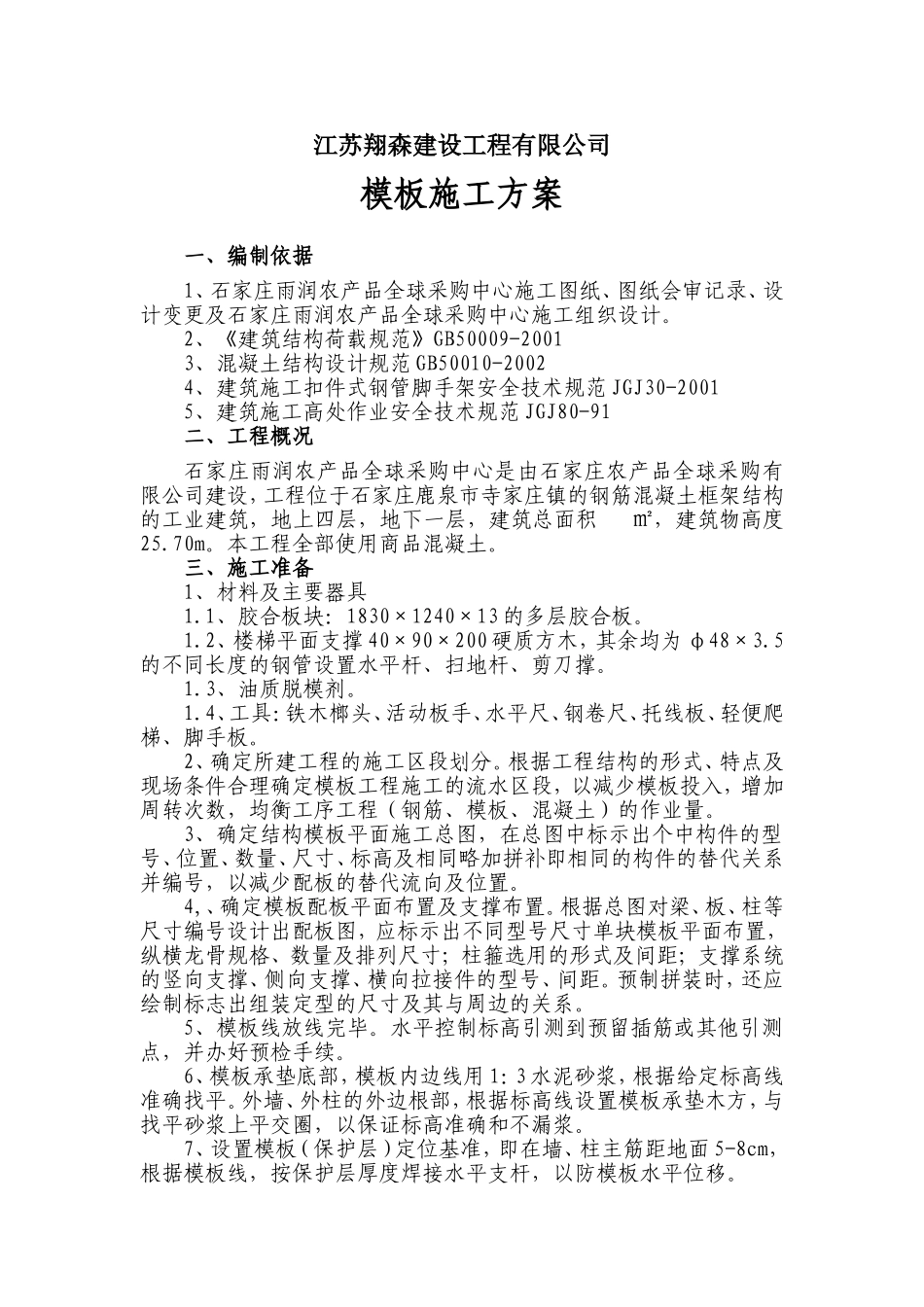

石家庄雨润农产品全球采购中心模板工程施工方案编制人:审核人:批准人:江苏翔森建设工程有限公司模板施工方案一、编制依据1、石家庄雨润农产品全球采购中心施工图纸、图纸会审记录、设计变更及石家庄雨润农产品全球采购中心施工组织设计。2、《建筑结构荷载规范》GB50009-20013、混凝土结构设计规范GB50010-20024、建筑施工扣件式钢管脚手架安全技术规范JGJ30-20015、建筑施工高处作业安全技术规范JGJ80-91二、工程概况石家庄雨润农产品全球采购中心是由石家庄农产品全球采购有限公司建设，工程位于石家庄鹿泉市寺家庄镇的钢筋混凝土框架结构的工业建筑，地上四层，地下一层，建筑总面积㎡，建筑物高度25.70m。本工程全部使用商品混凝土。三、施工准备1、材料及主要器具1.1、胶合板块：1830×1240×13的多层胶合板。1.2、楼梯平面支撑40×90×200硬质方木，其余均为φ48×3.5的不同长度的钢管设置水平杆、扫地杆、剪刀撑。1.3、油质脱模剂。1.4、工具：铁木榔头、活动板手、水平尺、钢卷尺、托线板、轻便爬梯、脚手板。2、确定所建工程的施工区段划分。根据工程结构的形式、特点及现场条件合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土）的作业量。3、确定结构模板平面施工总图，在总图中标示出个中构件的型号、位置、数量、尺寸、标高及相同略加拼补即相同的构件的替代关系并编号，以减少配板的替代流向及位置。4,、确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸编号设计出配板图，应标示出不同型号尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时，还应绘制标志出组装定型的尺寸及其与周边的关系。5、模板线放线完毕。水平控制标高引测到预留插筋或其他引测点，并办好预检手续。6、模板承垫底部，模板内边线用1：3水泥砂浆，根据给定标高线准确找平。外墙、外柱的外边根部，根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保证标高准确和不漏浆。7、设置模板（保护层）定位基准，即在墙、柱主筋距地面5-8cm，根据模板线，按保护层厚度焊接水平支杆，以防模板水平位移。8柱子、墙、梁模板钢筋绑扎完毕；水电管线、预留洞、预埋件安装完毕；绑好钢筋保护层垫块，并办好隐预检手续。四、模板安装要点及拆除工艺1、预组拼柱模安装施工要点：拼装前，先检查预组拼的模板上下口界面尺寸、对角线偏差、连接卡件的数量及禁锢程度，检查柱钢筋是否有有碍施工的地方加以修正。2安装梁模支架前，在专用支柱下角要铺设通长脚手板，并且楼层间的上下支座应在一条直线上。支柱一般采用双排，间距以60-100cm为宜。支柱上连接10cm×10cm方木或卡具。支柱中间和下方加横杆或斜杆，立杆加可调底座。3、在底模上绑扎钢筋，经验收合格后，清除杂物保持清洁。4、重复检查梁截面尺寸及轴线位置。5、安装楼板模支架前，在专用支柱下角要铺设通长脚手板，并且楼层间的上下支座应在一条直线上。按模板设计规定一般情况下支柱间距80-120cm，方木间距为60-120cm，需要双层方木时，上层方木间距一般是40-60cm。5，指甲搭设完毕后，要认真检查板下方木与支柱连接及指甲安装的牢固与稳定。6，根据给定的水平线认真控制模板的水平及高度。7、最后用钢尺，水准仪检查平整度及楼板底标高，并进行校正。8、模板拆除，在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。9、底模及冬季施工模板的拆除，必须执行《混凝土结构工程及验收规范》GB50204-2002的有关条款。作业班组必须进行申请经技术部门批准后方可拆除。10、拆模的顺序和方法应按照配板的规定进行，若无设计规定，应遵循先支后拆、后支先拆：先拆不承重部分的模板：自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。11、模板工程作业组织应遵循支模与拆模有一个作业班组执行作业，以保证作业方便。五、质量标准1、进场模板质量标准模板要求1.1、技术性能必须符合相关质量标准（通过收存、检查出厂合格证和检测报告来检验）。1.2、外观质量检查标准（通过观察检验）...
