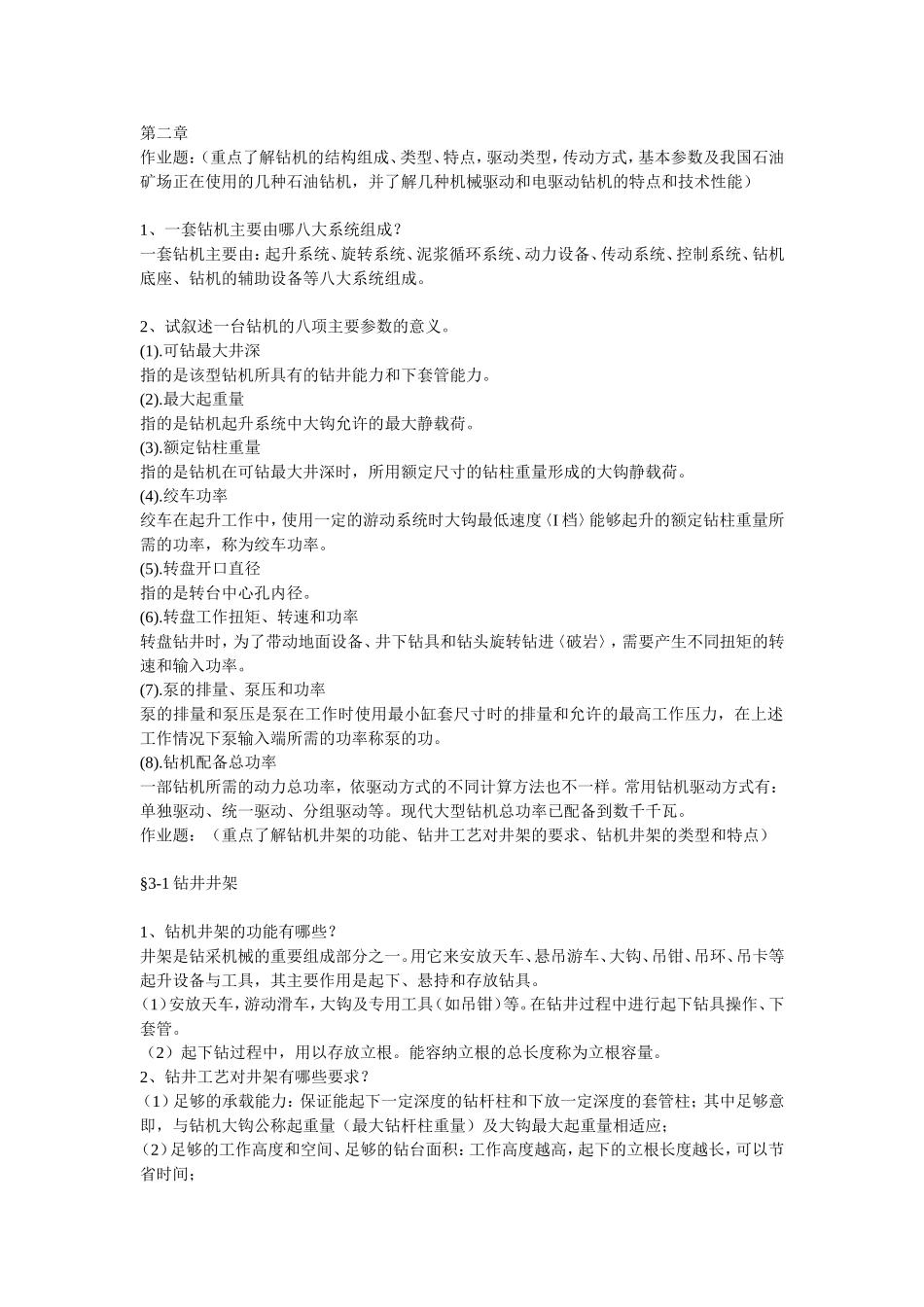

第二章作业题：（重点了解钻机的结构组成、类型、特点，驱动类型，传动方式，基本参数及我国石油矿场正在使用的几种石油钻机，并了解几种机械驱动和电驱动钻机的特点和技术性能）1、一套钻机主要由哪八大系统组成？一套钻机主要由：起升系统、旋转系统、泥浆循环系统、动力设备、传动系统、控制系统、钻机底座、钻机的辅助设备等八大系统组成。2、试叙述一台钻机的八项主要参数的意义。(1).可钻最大井深指的是该型钻机所具有的钻井能力和下套管能力。(2).最大起重量指的是钻机起升系统中大钩允许的最大静载荷。(3).额定钻柱重量指的是钻机在可钻最大井深时，所用额定尺寸的钻柱重量形成的大钩静载荷。(4).绞车功率绞车在起升工作中，使用一定的游动系统时大钩最低速度〈I档〉能够起升的额定钻柱重量所需的功率，称为绞车功率。(5).转盘开口直径指的是转台中心孔内径。(6).转盘工作扭矩、转速和功率转盘钻井时，为了带动地面设备、井下钻具和钻头旋转钻进〈破岩〉，需要产生不同扭矩的转速和输入功率。(7).泵的排量、泵压和功率泵的排量和泵压是泵在工作时使用最小缸套尺寸时的排量和允许的最高工作压力，在上述工作情况下泵输入端所需的功率称泵的功。(8).钻机配备总功率一部钻机所需的动力总功率，依驱动方式的不同计算方法也不一样。常用钻机驱动方式有：单独驱动、统一驱动、分组驱动等。现代大型钻机总功率已配备到数千千瓦。作业题：（重点了解钻机井架的功能、钻井工艺对井架的要求、钻机井架的类型和特点）§3-1钻井井架1、钻机井架的功能有哪些？井架是钻采机械的重要组成部分之一。用它来安放天车、悬吊游车、大钩、吊钳、吊环、吊卡等起升设备与工具，其主要作用是起下、悬持和存放钻具。（1）安放天车，游动滑车，大钩及专用工具（如吊钳）等。在钻井过程中进行起下钻具操作、下套管。（2）起下钻过程中，用以存放立根。能容纳立根的总长度称为立根容量。2、钻井工艺对井架有哪些要求？（1）足够的承载能力：保证能起下一定深度的钻杆柱和下放一定深度的套管柱；其中足够意即，与钻机大钩公称起重量（最大钻杆柱重量）及大钩最大起重量相适应；（2）足够的工作高度和空间、足够的钻台面积：工作高度越高，起下的立根长度越长，可以节省时间；（3）拆装方便、安全，移运迅速。3、钻机井架有哪些类型？各有何特点？常见的井架类型有：塔型井架、前开口井架、A型井架、桅型井架、动力井架。前开口井架：结构简单，拆装安全、方便，移运迅速，整体稳定性优于A形井架；A形井架：拆装方便、安全，移运迅速，钻台宽敞，司钻视野开阔；塔型井架：制造容易，整体稳定性好，承载能力大，井架内部空间大，司钻视野较好。§3-2天车、游车、大钩和钢丝绳1、钻机游动系统由哪些部分组成？其特点是什么？天车、游车、钢丝绳和大钩，通常称为游动系统。天车、游动滑车用钢丝绳联系起来组成复滑轮系统。它可以大大降低快绳拉力，从而大为减轻钻机绞车在钻井各个作业（起下钻、下套管、钻进、悬持钻具）中的负荷和起升机组发动机应配备的功率。2、钻井作业对大钩的功能有哪些要求？钻井工作对大钩的要求：应具有足够的强度和工作可靠性；钩身能灵活转动，以便上、卸扣；大钩弹簧行程应足以补偿上、卸钻杆扣时的距离；钩口和侧钩的闭锁装置应绝对可靠、启闭方便；大钩应有缓冲减震功能，减小拆卸立根时的冲击。§3-3钻井绞车1、钻机绞车由哪些主要部件组成？（1）滚筒、滚筒轴总成，这是绞车的核心部件；（2）制动机构，包括机械刹车和水刹车（电磁刹车）；（3）猫头和猫头轴总成，用以紧卸丝扣、起吊重物；重型钻机绞车上还包括捞砂滚筒，用以提取岩心筒；（4）传动系统，引入并分配动力和传递运动，对于内变速绞车除传动轴及滚筒轴、猫头轴外，还包括链条、齿轮、轴系零件及转盘中间传动轴等；（5）控制系统，包括牙嵌、齿式、气动离合器、司钻控制台，控制阀件等，属于钻机控制系统的组成部分；（6）润滑系统，包括黄油润滑、滴油润滑和密封传动、飞溅或强制润滑；（7）支撑系统，有焊接的框架式支架或密闭箱壳式座架。2、钻机绞车的功用有哪些？（1）起下钻具、下套管；（2）钻进过程中...
