蒸压加气混凝土砌块工程质量问题VIP免费

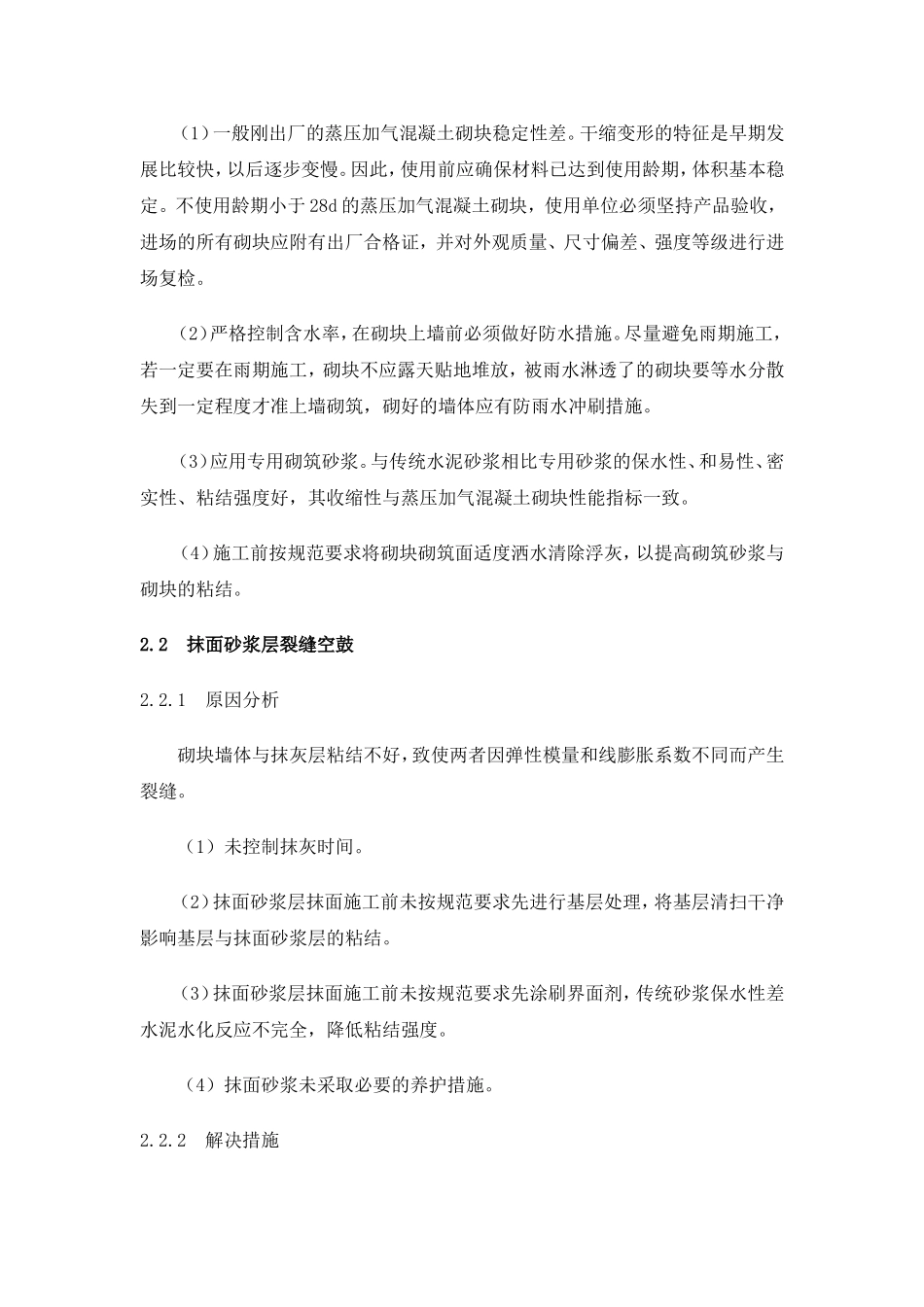

蒸压加气混凝土砌块工程质量问题原因分析及解决措施吴庆成(福建工程建设监理公司，福建福州350001)摘要通过对蒸压加气混凝土砌块的特性进行简单的分析，列举了一些因采用蒸压加气混凝土砌块出现的质量问题并提出相应解决措施。关键词蒸压加气混凝土砌块；砌体；砂浆；裂缝我国耕地面积仅占国土面积的10％左右，不到世界平均水平的一半，土地资源十分宝贵。实心粘土砖不仅在生产过程中浪费大量的土地和能源，污染环境，而且保温隔热性能差，致使建筑能耗总量很大。为了扭转这种不合理局面，建设部自上世纪80年代中期开始先后制定颁布了涵盖北方严寒、寒冷地区、南方夏热冬冷地区、夏热冬暖地区居住建筑节能设计标准，以及公共建筑节能设计标准采暖居住建筑节能检验标准等，并颁布了《民用建筑节能管理规定》（建设部令第76号）。虽然国家很早就开始投入大量资金和人力进行新型建材、新型建筑体系的研究和开发，但由于设计与施工对新型墙体材料性能的掌握不够以及生产监管力度不到位，致使建筑物建成后因采用新型墙体材料引起工程质量投诉很多。诸如蒸压加气混凝土砌块墙体裂缝、抹面砂浆空鼓、开裂脱落和门窗松动。为此本人结合现场施工及监理经验对普遍采用的新型墙体材料之一的蒸压加气混凝土砌块的特性进行简单的阐述,结合其主要特性对因其所引起的主要工程质量问题的原因进行分析并提出一些解决措施。1蒸压加气混凝土砌块特性蒸压加气混凝土砌块是以钙质材料为基本原料，以铝粉为发气剂经配料、搅拌、浇注成型、切割和蒸压养护而成的多孔轻质墙体材料。（1）根据有关资料及实验表明蒸压加气混凝土砌块的干缩值随含水率的增高而增大。（2）蒸压加气混凝土砌块吸水先快后慢，导湿缓慢，砌块气孔大部分为“墨水瓶”结构的气孔，只有少部分是水分蒸发形成的毛细孔肚大口小，毛细管作用差。（3）蒸压加气混凝土制品是在发气后还没有强度时由钢丝切割成型的，其切割面有一层由钢丝带出的鱼鳞状疏松粉粒，这些粉粒在饰面时会起某种隔离作用影响饰面的良好粘附。另外砌块表面密布微小气孔，抹灰砂浆中的砂粒不能进入这些小孔，从而削弱了砂浆与基层的粘附面积，另一方面，加气混凝土砌体灰缝凹槽较少而且砌体表面平整不利粘附。（4）蒸压加气混凝土砌块的抗拉、抗剪强度低。2主要工程质量问题的原因分析及解决措施2.1砌块墙体裂缝2.1.1原因分析（1）蒸压加气混凝土砌块出釜龄期不足，进场原材料把关不严。（2）砌块的含水率不符合要求，由于干缩应力而引起裂缝。（3）使用与蒸压加气混凝土砌块不匹配传统水泥砂浆。（4）施工前未按规范要求将砌块砌筑面适度洒水以清除浮灰。2.1.2解决措施（1）一般刚出厂的蒸压加气混凝土砌块稳定性差。干缩变形的特征是早期发展比较快，以后逐步变慢。因此，使用前应确保材料已达到使用龄期，体积基本稳定。不使用龄期小于28d的蒸压加气混凝土砌块，使用单位必须坚持产品验收，进场的所有砌块应附有出厂合格证，并对外观质量、尺寸偏差、强度等级进行进场复检。（2）严格控制含水率，在砌块上墙前必须做好防水措施。尽量避免雨期施工，若一定要在雨期施工，砌块不应露天贴地堆放，被雨水淋透了的砌块要等水分散失到一定程度才准上墙砌筑，砌好的墙体应有防雨水冲刷措施。（3）应用专用砌筑砂浆。与传统水泥砂浆相比专用砂浆的保水性、和易性、密实性、粘结强度好，其收缩性与蒸压加气混凝土砌块性能指标一致。（4）施工前按规范要求将砌块砌筑面适度洒水清除浮灰，以提高砌筑砂浆与砌块的粘结。2.2抹面砂浆层裂缝空鼓2.2.1原因分析砌块墙体与抹灰层粘结不好，致使两者因弹性模量和线膨胀系数不同而产生裂缝。（1）未控制抹灰时间。（2）抹面砂浆层抹面施工前未按规范要求先进行基层处理，将基层清扫干净影响基层与抹面砂浆层的粘结。（3）抹面砂浆层抹面施工前未按规范要求先涂刷界面剂，传统砂浆保水性差水泥水化反应不完全，降低粘结强度。（4）抹面砂浆未采取必要的养护措施。2.2.2解决措施（1）抹灰时间应按规范要求控制在砌筑完成至少7d且经验收合格后进行，如遇雨季施工时，砌筑完成和抹灰之间的间隔时间要视墙面的干燥程度适当延长（2）选用弹性...
