应急指挥中心有线电视方案VIP免费

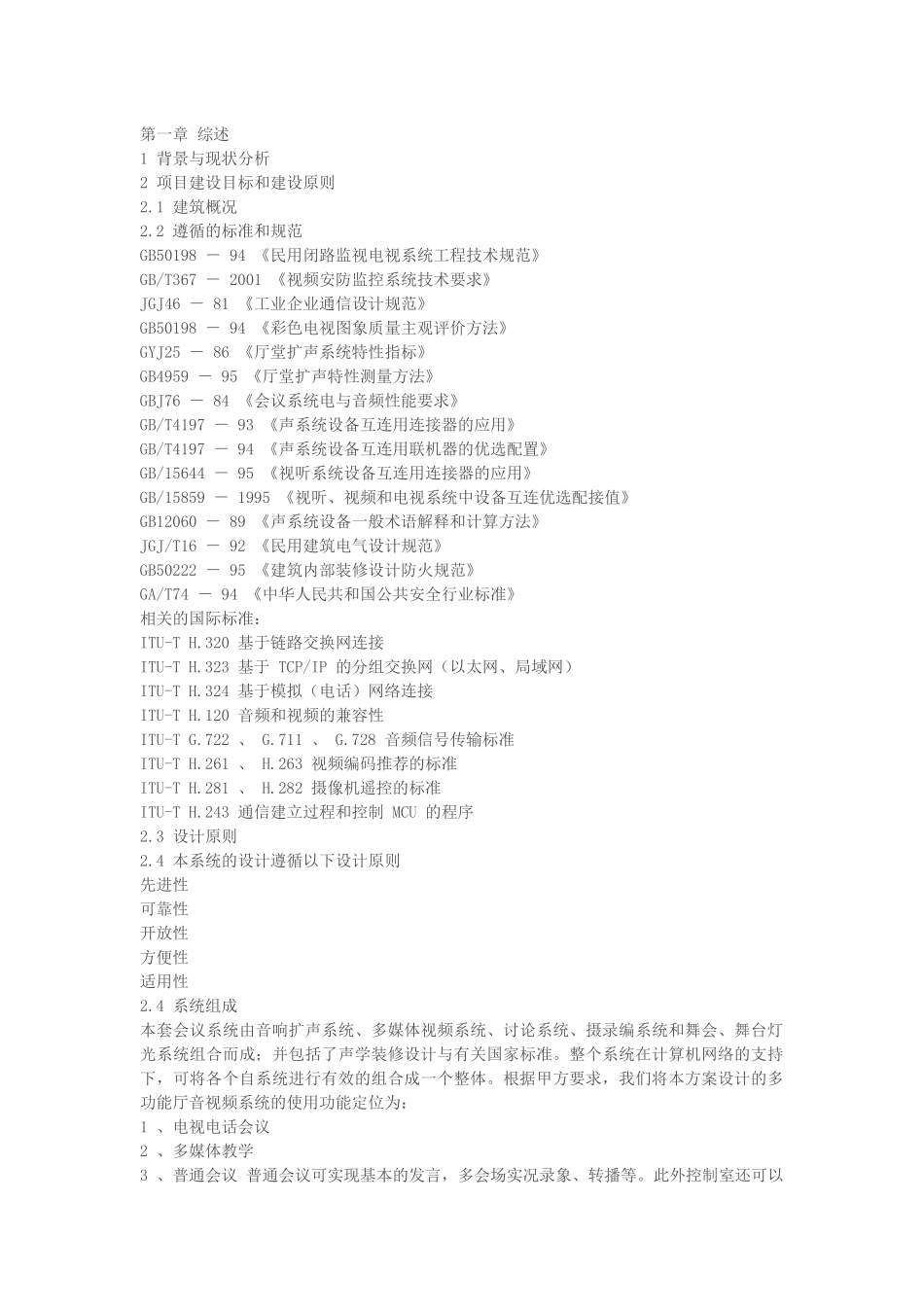

第一章综述1背景与现状分析2项目建设目标和建设原则2.1建筑概况2.2遵循的标准和规范GB50198－94《民用闭路监视电视系统工程技术规范》GB/T367－2001《视频安防监控系统技术要求》JGJ46－81《工业企业通信设计规范》GB50198－94《彩色电视图象质量主观评价方法》GYJ25－86《厅堂扩声系统特性指标》GB4959－95《厅堂扩声特性测量方法》GBJ76－84《会议系统电与音频性能要求》GB/T4197－93《声系统设备互连用连接器的应用》GB/T4197－94《声系统设备互连用联机器的优选配置》GB/15644－95《视听系统设备互连用连接器的应用》GB/15859－1995《视听、视频和电视系统中设备互连优选配接值》GB12060－89《声系统设备一般术语解释和计算方法》JGJ/T16－92《民用建筑电气设计规范》GB50222－95《建筑内部装修设计防火规范》GA/T74－94《中华人民共和国公共安全行业标准》相关的国际标准：ITU-TH.320基于链路交换网连接ITU-TH.323基于TCP/IP的分组交换网（以太网、局域网）ITU-TH.324基于模拟（电话）网络连接ITU-TH.120音频和视频的兼容性ITU-TG.722、G.711、G.728音频信号传输标准ITU-TH.261、H.263视频编码推荐的标准ITU-TH.281、H.282摄像机遥控的标准ITU-TH.243通信建立过程和控制MCU的程序2.3设计原则2.4本系统的设计遵循以下设计原则先进性可靠性开放性方便性适用性2.4系统组成本套会议系统由音响扩声系统、多媒体视频系统、讨论系统、摄录编系统和舞会、舞台灯光系统组合而成；并包括了声学装修设计与有关国家标准。整个系统在计算机网络的支持下，可将各个自系统进行有效的组合成一个整体。根据甲方要求，我们将本方案设计的多功能厅音视频系统的使用功能定位为：1、电视电话会议2、多媒体教学3、普通会议普通会议可实现基本的发言，多会场实况录象、转播等。此外控制室还可以监控整个会场的情况。4、可举办小型演出第二章方案详述通过数字化网络实现现场会议与网络会议相结合。系统主要由：大屏幕子系统、中央控制子系统、舞台音响子系统、舞台灯光子系统、电视电话会议子系统、监控录像子系统、网络子系统组成，整个系统可在计算机网络的支持下，将计算机、电话机、录像机、电视机、音响、大屏幕投影、灯光控制、监视器等设备组合在一起，实现内部会议、模拟训练等功能。2.1大屏幕子系统2.1.1系统目标2.1.2系统组成本系统由2套独立又相互关联的显示系统组成。既：中心显示系统，辅助显示系统及会标屏。2.1.2.1中心显示系统系统结构.1.2.2LED会标屏显示屏的系统组成及工作原理1.系统组成编辑/控制部分、显示部分、安全防护系统、屏体框架、装潢结构等系统组成。显示部分为显示屏体，实现各类信息的播放功能。安全防护系统包含了防尘、防潮、防腐蚀、防火、防风、抗震、防静电、防雷以及相应的过流、短路、断路、过压、欠压等电路防护。屏体框架结构设计，满足显示屏体的强度要求。2.工作原理编辑、控制系统控制系统由控制计算机、LED控制卡组成。控制计算机的基本配置为奔腾4以上、128兆内存、20G硬盘、光驱、Windows95/98/2000/NT操作系统。通过编辑计算机，处理来自计算机内部、局域网/Internet网以及外部音视频数据；由总控制室计算机通过播放软件，向显示屏体发送需要显示的信息。实现显示屏的开、关机，播放。同时监控显示屏的工作状态。控制软件VtronVWAS2.1.2.3辅助显示系统图1：辅助投影系统2.2中央控制子系统先进的宏控KT-AV中央控制系统可以通过一台无线控制器即能实现对多功能厅门类品种众多的设备统一控制，极大地方便和简化了中心复杂的弱电系统的管理和控制。2.2.1需求分析多功能厅的弱电系统包括扩声系统、灯光系统、显示系统等多种设备，其中需要统一集中控制的有：两组音箱三个电动投影幕两台投影机四组环境灯光四个监视器一台DVD播放机2.2.2系统结构无线触摸屏用于发射各种设备的控制指令，实现不同设备的统一控制；无线接受机负责接收无线触摸屏的控制指令，并将其变为有线信号转送给中央控制主机；中央控制主机根据接收的控制指令，寻址受控设备，并向其控制模块转发控制命令；音量控制模块按照接收到的指令控制音箱的音量调节；继电器模块按照接收到的指令控...
