预应力张拉、压浆VIP专享VIP免费

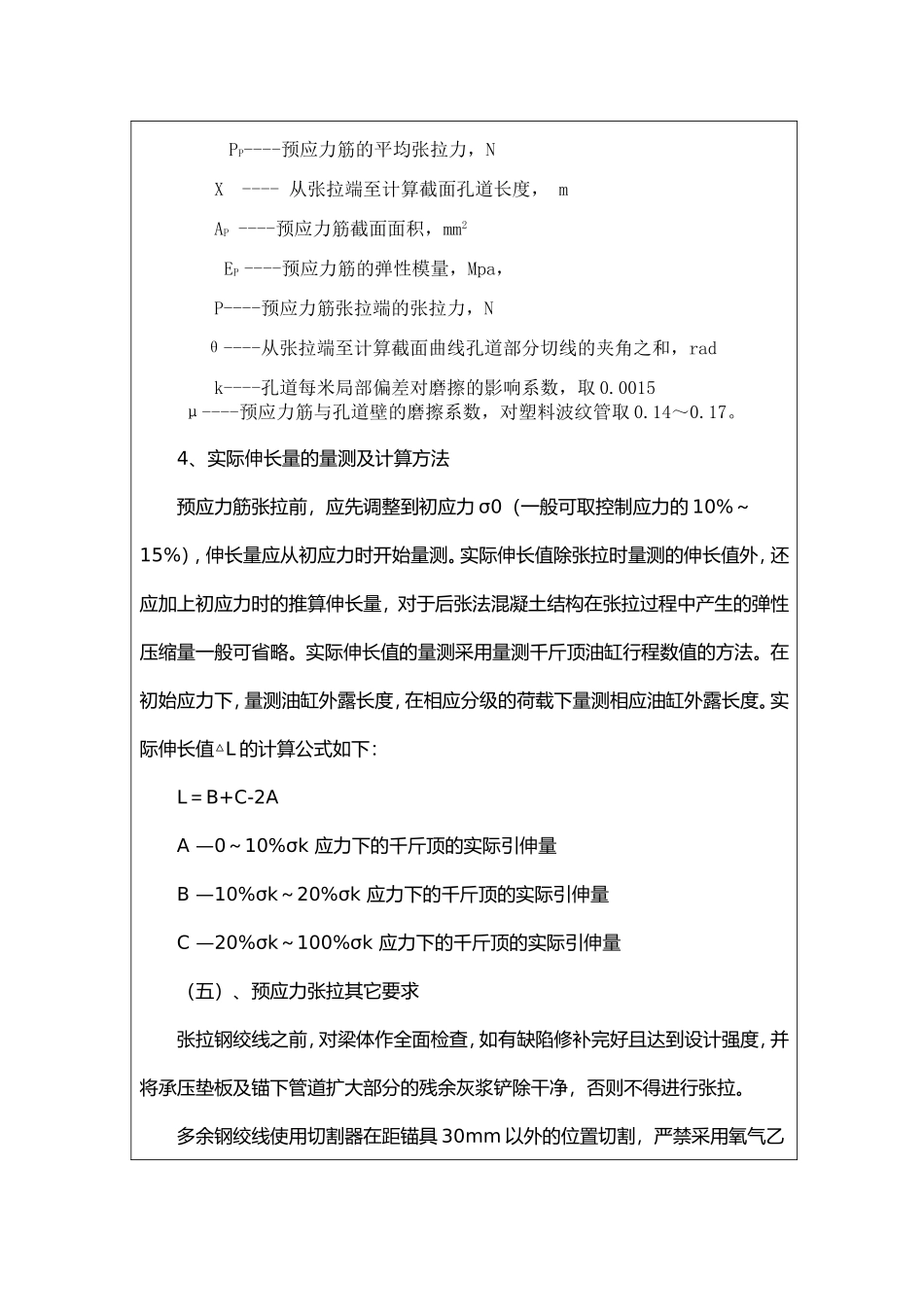

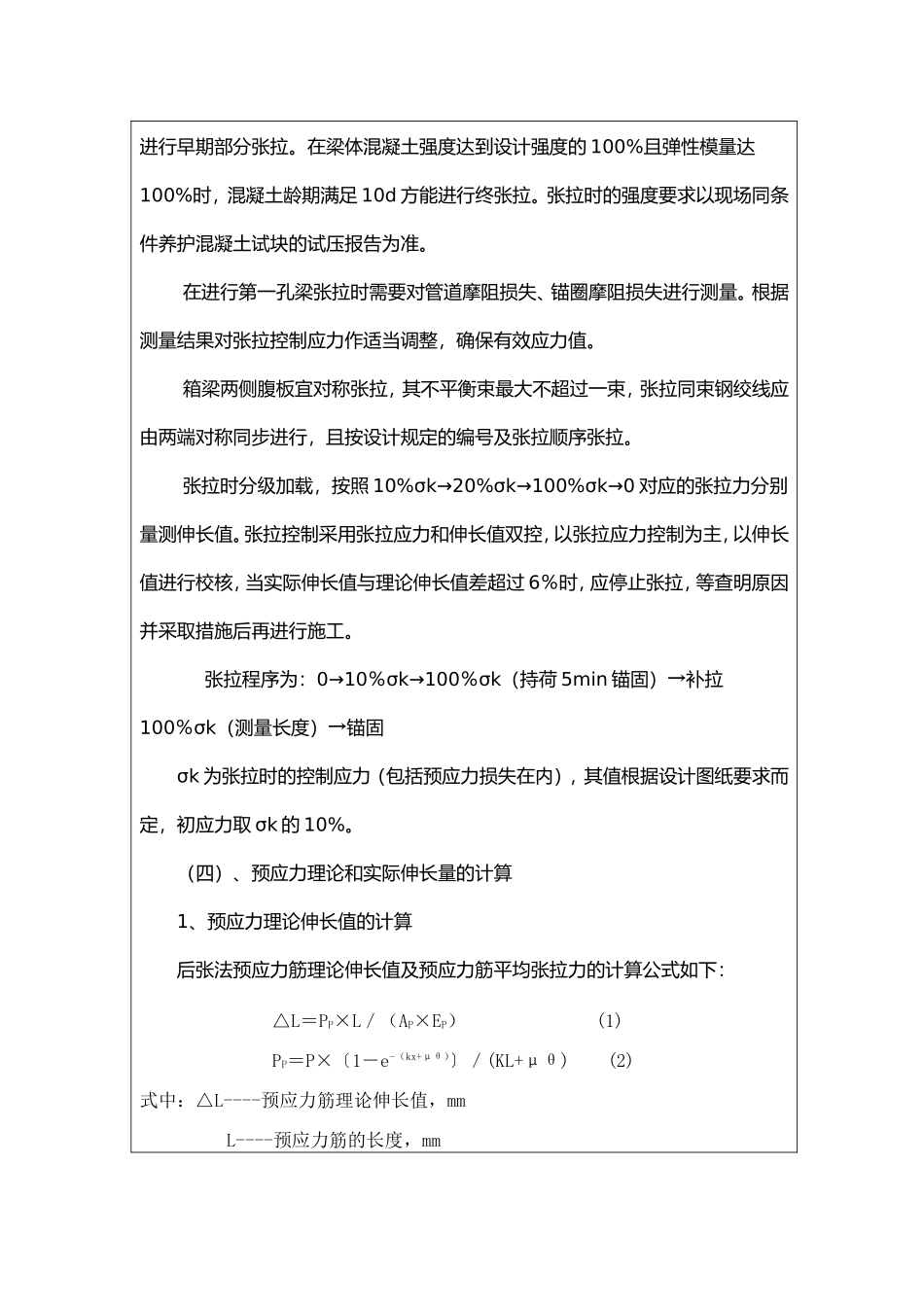

质量、技术培训培训名称预应力张拉及压浆培训时间2010年6月10日培训地点项目部会议室参加人员见会议签到表主讲人杨华职位工程管理部部长培训内容：预应力张拉及压浆施工工艺一、预应力筋张拉（一）、锚具的安装及准备工作1、将锚垫板内的混凝土清理干净，检查锚垫板的注浆孔是否堵塞。2、清除钢绞线上的锈蚀、泥浆。3、检查预应力孔道中是否有漏浆粘结预应力筋的现象，如有应予以排除。4、安装工作锚板，锚板应与锚垫板止口对正。5、在工作锚板每个锥孔内装上工作夹片，夹片安装后要齐平，必要时用专用工具轻敲，但不得重敲把夹片损坏。（二）、千斤顶的定位安装1、在工作锚上套上相应的限位板，根据钢绞线直径大小确定限位尺寸。2、装上张拉千斤顶，使之与高压油泵相连接。3、装上可重复使用的工具锚板。4、装上工具夹片（夹片表面涂上退锚灵）（三）、预应力张拉程序当梁体混凝土强度达到设计强度的80%且弹性模量达到设计要求后，即可进行早期部分张拉。在梁体混凝土强度达到设计强度的100%且弹性模量达100%时，混凝土龄期满足10d方能进行终张拉。张拉时的强度要求以现场同条件养护混凝土试块的试压报告为准。在进行第一孔梁张拉时需要对管道摩阻损失、锚圈摩阻损失进行测量。根据测量结果对张拉控制应力作适当调整，确保有效应力值。箱梁两侧腹板宜对称张拉，其不平衡束最大不超过一束，张拉同束钢绞线应由两端对称同步进行，且按设计规定的编号及张拉顺序张拉。张拉时分级加载，按照10%σk→20%σk→100%σk→0对应的张拉力分别量测伸长值。张拉控制采用张拉应力和伸长值双控，以张拉应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过6％时，应停止张拉，等查明原因并采取措施后再进行施工。张拉程序为：0→10％σk→100％σk（持荷5min锚固）→补拉100％σk（测量长度）→锚固σk为张拉时的控制应力（包括预应力损失在内），其值根据设计图纸要求而定，初应力取σk的10%。（四）、预应力理论和实际伸长量的计算1、预应力理论伸长值的计算后张法预应力筋理论伸长值及预应力筋平均张拉力的计算公式如下：△L＝PP×L／（AP×EP）(1)PP＝P×〔1－e-（kx+μθ）〕／(KL+μθ)(2)式中：△L----预应力筋理论伸长值，mmL----预应力筋的长度，mmPP----预应力筋的平均张拉力，NX----从张拉端至计算截面孔道长度，mAP----预应力筋截面面积，mm2EP----预应力筋的弹性模量，Mpa，P----预应力筋张拉端的张拉力，Nθ----从张拉端至计算截面曲线孔道部分切线的夹角之和，radk----孔道每米局部偏差对磨擦的影响系数，取0.0015μ----预应力筋与孔道壁的磨擦系数，对塑料波纹管取0.14～0.17。4、实际伸长量的量测及计算方法预应力筋张拉前，应先调整到初应力σ0（一般可取控制应力的10%～15%），伸长量应从初应力时开始量测。实际伸长值除张拉时量测的伸长值外，还应加上初应力时的推算伸长量，对于后张法混凝土结构在张拉过程中产生的弹性压缩量一般可省略。实际伸长值的量测采用量测千斤顶油缸行程数值的方法。在初始应力下，量测油缸外露长度，在相应分级的荷载下量测相应油缸外露长度。实际伸长值△L的计算公式如下：L＝B+C-2AA—0～10%σk应力下的千斤顶的实际引伸量B—10%σk～20%σk应力下的千斤顶的实际引伸量C—20%σk～100%σk应力下的千斤顶的实际引伸量（五）、预应力张拉其它要求张拉钢绞线之前，对梁体作全面检查，如有缺陷修补完好且达到设计强度，并将承压垫板及锚下管道扩大部分的残余灰浆铲除干净，否则不得进行张拉。多余钢绞线使用切割器在距锚具30mm以外的位置切割，严禁采用氧气乙炔火焰进行切割。张拉锚固后应及时灌浆，一般在应48小时内完成，如因特殊情况不能及时灌浆，则应采取相应的保护措施，保证锚固装置及钢绞线不被锈蚀。高压油表须经校验合格后方允许使用。校验有效期不得超过一周。千斤顶必须经过校验合格后使用。校正期限不得超过一个月。高压油泵有不正常情况时，应立即停止作业并进行检查，严禁在千斤顶工作时，拆卸液压系统的部件和敲打千斤顶。张拉钢绞线时，必须两边同时给千斤顶主油缸徐徐充油张拉，两端伸长基本保持一致，严禁一端张拉...
