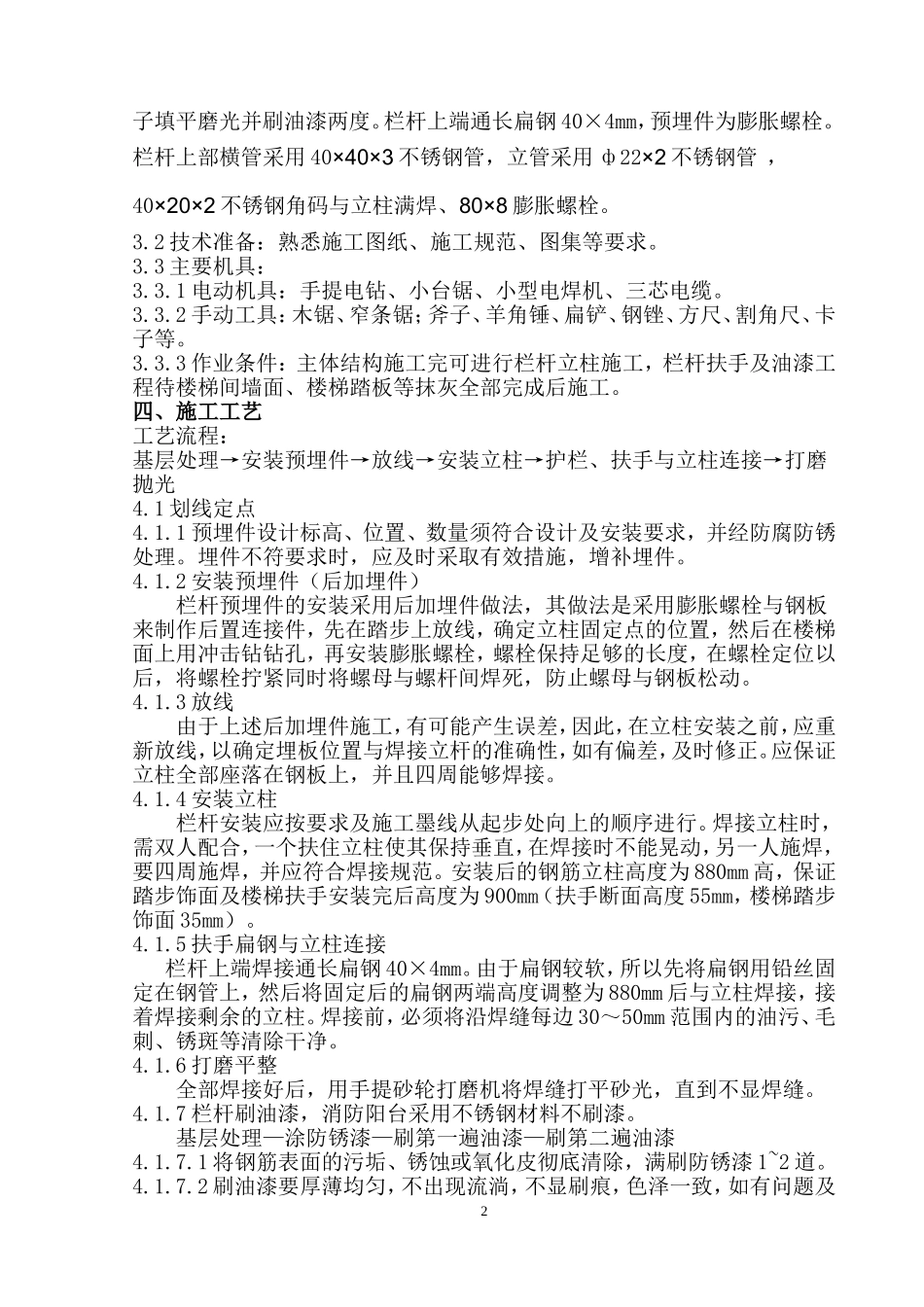

1青岛市市南区金华路保障性住房工程楼梯、阳台栏杆施工专项方案一、工程概况本工程为市南区金华路保障性住房项目（包括商住综合楼、幼儿园、住宅、网点、地下车库），项目位于青岛四方区，北临湖清路，南邻金华路，东临金沙路，本项目分南北两地块。本工程北地块用地面积18157.2㎡，总建筑面积88153.50㎡，其中地下建筑面积24616.09㎡，地上建筑面积63537.41㎡，容积率3.5。本项目结构形式均为框架剪力墙结构，建筑结构的类别（GB50068-2001）为三类，设计使用年限为50年，抗震设防烈度为6度。1#、2#、3#楼26层，4#楼25层，5#、6#、7#24层。楼梯扶手采用山东省建筑标准设计图集L96J401楼梯配件第6页T-5；消防阳台栏杆采用不锈钢护栏，采用山东省建筑标准设计图集L06J103，第60页7条做法。二、编制依据2.1施工图纸工程施工图纸内容图纸名称图纸内容设计单位市南区金华路保障性住房工程建筑图建施图纸青岛北洋建筑设计有限公司2.2主要规范、规程主要规范、规程序号名称编号1住宅装饰装修工程施工规范GB50327-20012建筑装饰装修工程质量验收规范GB50210-20013建筑标准设计图集L96J4014建筑装饰装修工程施工工艺标准L06J103三、施工准备3.1材料要求：根据建筑总说明：室内楼梯钢栏杆、扶手、踏步防滑条选用L96J401图集做法楼梯配件第6页T-5，扶手高度900mm，顶层水平段高度为1100mm，栏杆间距≤110mm。消防阳台栏杆间距≤110mm，护栏背衬厚度不小于5mm钢化玻璃；栏杆竖向间距≤110mm，栏杆上部横管采用40×40×3不锈钢管，立管采用ф22×2不锈钢管，立杆≤1200mm设置一个固定点、用40×20×2不锈钢角码与立柱满焊、80×8膨胀螺栓打入阳台上表面固定。成品木扶手及消防阳台栏杆断面形式、规格尺寸及色彩按设计要求选用，进场要有厂家出厂合格证，扶手及胶粘剂产品甲醛含量应符合国家现行标准的有关规定。栏杆中间长度为620mmф32钢管、壁厚3mm，钢管两端为长度130mm长ф16圆钢，ф32钢管与ф16圆钢用ф4筋塞紧衬焊，缝隙用腻2子填平磨光并刷油漆两度。栏杆上端通长扁钢40×4mm，预埋件为膨胀螺栓。栏杆上部横管采用40×40×3不锈钢管，立管采用ф22×2不锈钢管，40×20×2不锈钢角码与立柱满焊、80×8膨胀螺栓。3.2技术准备：熟悉施工图纸、施工规范、图集等要求。3.3主要机具：3.3.1电动机具：手提电钻、小台锯、小型电焊机、三芯电缆。3.3.2手动工具：木锯、窄条锯；斧子、羊角锤、扁铲、钢锉、方尺、割角尺、卡子等。3.3.3作业条件：主体结构施工完可进行栏杆立柱施工，栏杆扶手及油漆工程待楼梯间墙面、楼梯踏板等抹灰全部完成后施工。四、施工工艺工艺流程：基层处理→安装预埋件→放线→安装立柱→护栏、扶手与立柱连接→打磨抛光4.1划线定点4.1.1预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。4.1.2安装预埋件（后加埋件）栏杆预埋件的安装采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在踏步上放线，确定立柱固定点的位置，然后在楼梯面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。4.1.3放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证立柱全部座落在钢板上，并且四周能够焊接。4.1.4安装立柱栏杆安装应按要求及施工墨线从起步处向上的顺序进行。焊接立柱时，需双人配合，一个扶住立柱使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。安装后的钢筋立柱高度为880mm高，保证踏步饰面及楼梯扶手安装完后高度为900mm（扶手断面高度55mm，楼梯踏步饰面35mm）。4.1.5扶手扁钢与立柱连接栏杆上端焊接通长扁钢40×4mm。由于扁钢较软，所以先将扁钢用铅丝固定在钢管上，然后将固定后的扁钢两端高度调整为880mm后与立柱焊接，接着焊接剩余的立柱。焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净。4.1.6打磨平整全部焊接好后，用手提砂轮打磨机将焊缝打平砂...
