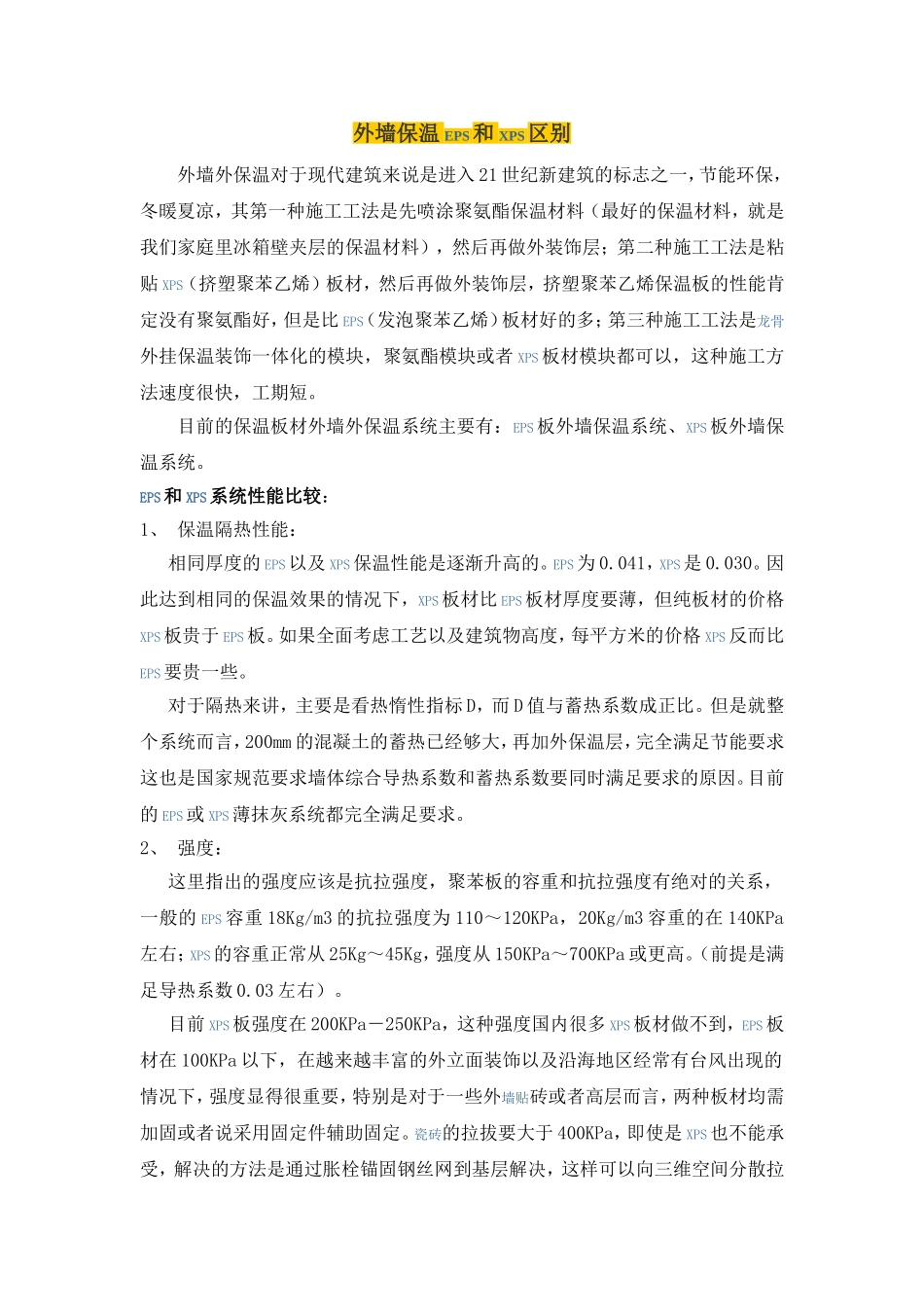

外墙保温EPS和XPS区别VIP免费

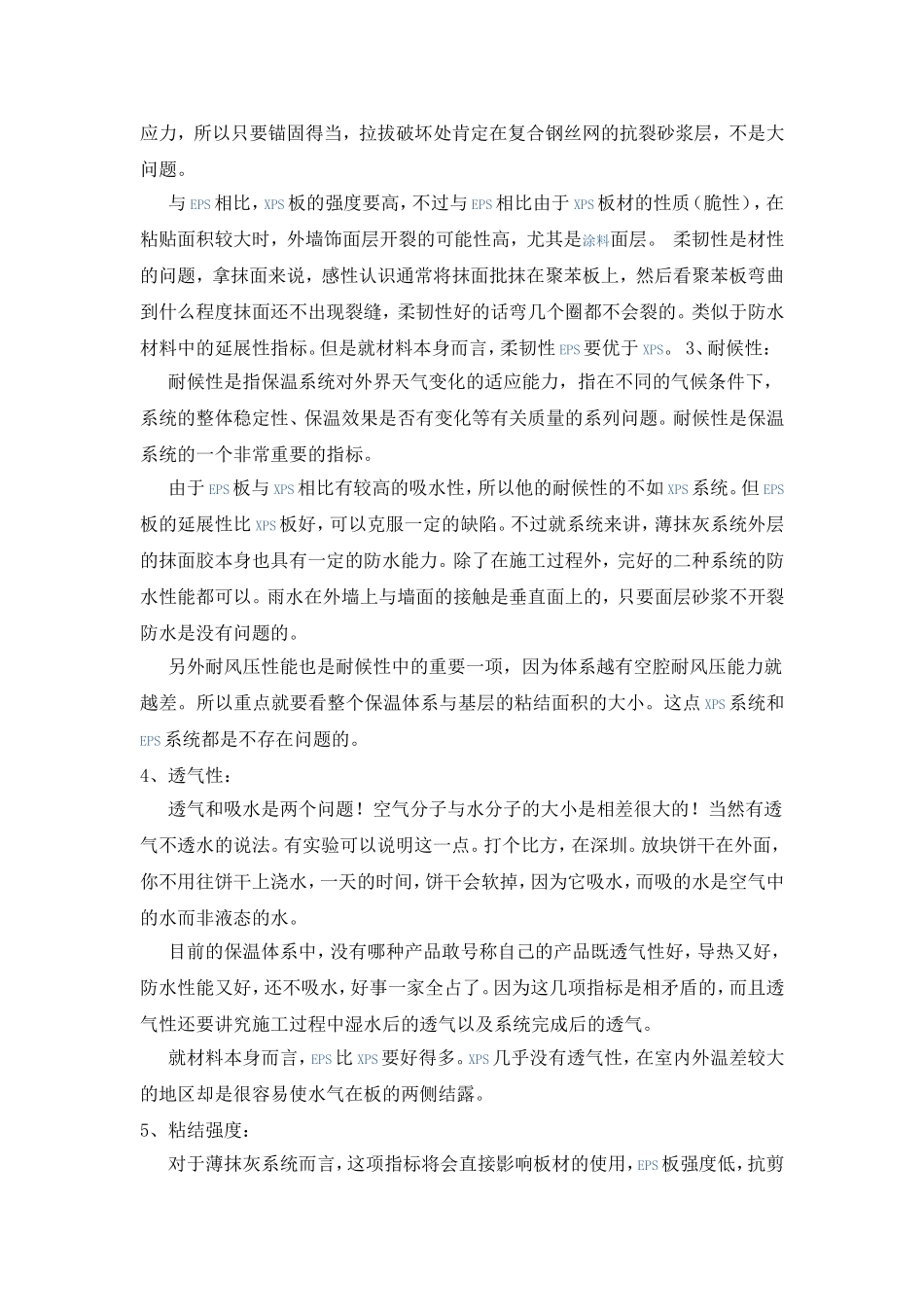

外墙保温EPS和XPS区别外墙外保温对于现代建筑来说是进入21世纪新建筑的标志之一，节能环保，冬暖夏凉，其第一种施工工法是先喷涂聚氨酯保温材料（最好的保温材料，就是我们家庭里冰箱壁夹层的保温材料），然后再做外装饰层；第二种施工工法是粘贴XPS（挤塑聚苯乙烯）板材，然后再做外装饰层，挤塑聚苯乙烯保温板的性能肯定没有聚氨酯好，但是比EPS（发泡聚苯乙烯）板材好的多；第三种施工工法是龙骨外挂保温装饰一体化的模块，聚氨酯模块或者XPS板材模块都可以，这种施工方法速度很快，工期短。目前的保温板材外墙外保温系统主要有：EPS板外墙保温系统、XPS板外墙保温系统。EPS和XPS系统性能比较：1、保温隔热性能：相同厚度的EPS以及XPS保温性能是逐渐升高的。EPS为0.041，XPS是0.030。因此达到相同的保温效果的情况下，XPS板材比EPS板材厚度要薄，但纯板材的价格XPS板贵于EPS板。如果全面考虑工艺以及建筑物高度，每平方米的价格XPS反而比EPS要贵一些。对于隔热来讲，主要是看热惰性指标D，而D值与蓄热系数成正比。但是就整个系统而言，200mm的混凝土的蓄热已经够大，再加外保温层，完全满足节能要求这也是国家规范要求墙体综合导热系数和蓄热系数要同时满足要求的原因。目前的EPS或XPS薄抹灰系统都完全满足要求。2、强度：这里指出的强度应该是抗拉强度，聚苯板的容重和抗拉强度有绝对的关系，一般的EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右；XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。（前提是满足导热系数0.03左右）。目前XPS板强度在200KPa－250KPa，这种强度国内很多XPS板材做不到，EPS板材在100KPa以下，在越来越丰富的外立面装饰以及沿海地区经常有台风出现的情况下，强度显得很重要，特别是对于一些外墙贴砖或者高层而言，两种板材均需加固或者说采用固定件辅助固定。瓷砖的拉拔要大于400KPa，即使是XPS也不能承受，解决的方法是通过胀栓锚固钢丝网到基层解决，这样可以向三维空间分散拉应力，所以只要锚固得当，拉拔破坏处肯定在复合钢丝网的抗裂砂浆层，不是大问题。与EPS相比，XPS板的强度要高，不过与EPS相比由于XPS板材的性质（脆性），在粘贴面积较大时，外墙饰面层开裂的可能性高，尤其是涂料面层。柔韧性是材性的问题，拿抹面来说，感性认识通常将抹面批抹在聚苯板上，然后看聚苯板弯曲到什么程度抹面还不出现裂缝，柔韧性好的话弯几个圈都不会裂的。类似于防水材料中的延展性指标。但是就材料本身而言，柔韧性EPS要优于XPS。3、耐候性：耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。耐候性是保温系统的一个非常重要的指标。由于EPS板与XPS相比有较高的吸水性，所以他的耐候性的不如XPS系统。但EPS板的延展性比XPS板好，可以克服一定的缺陷。不过就系统来讲，薄抹灰系统外层的抹面胶本身也具有一定的防水能力。除了在施工过程外，完好的二种系统的防水性能都可以。雨水在外墙上与墙面的接触是垂直面上的，只要面层砂浆不开裂防水是没有问题的。另外耐风压性能也是耐候性中的重要一项，因为体系越有空腔耐风压能力就越差。所以重点就要看整个保温体系与基层的粘结面积的大小。这点XPS系统和EPS系统都是不存在问题的。4、透气性：透气和吸水是两个问题！空气分子与水分子的大小是相差很大的！当然有透气不透水的说法。有实验可以说明这一点。打个比方，在深圳。放块饼干在外面，你不用往饼干上浇水，一天的时间，饼干会软掉，因为它吸水，而吸的水是空气中的水而非液态的水。目前的保温体系中，没有哪种产品敢号称自己的产品既透气性好，导热又好，防水性能又好，还不吸水，好事一家全占了。因为这几项指标是相矛盾的，而且透气性还要讲究施工过程中湿水后的透气以及系统完成后的透气。就材料本身而言，EPS比XPS要好得多。XPS几乎没有透气性，在室内外温差较大的地区却是很容易使水气在板的两侧结露。5、粘结强度：对于薄抹灰系统而言，这项指标将会直接影响板材的使用，EPS板强度低，抗剪切强度同样也低，板材破坏，有可能不是出在...
