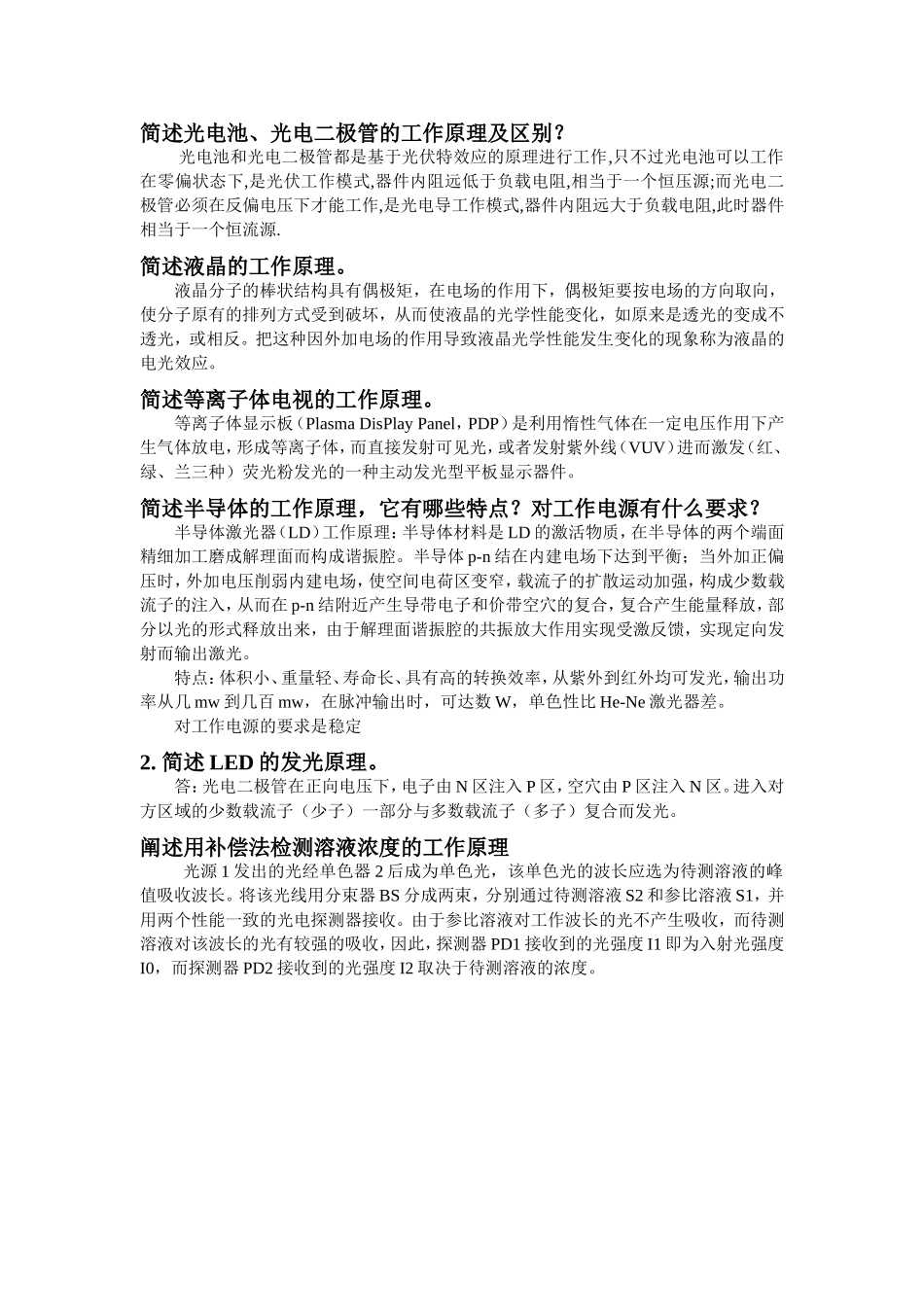

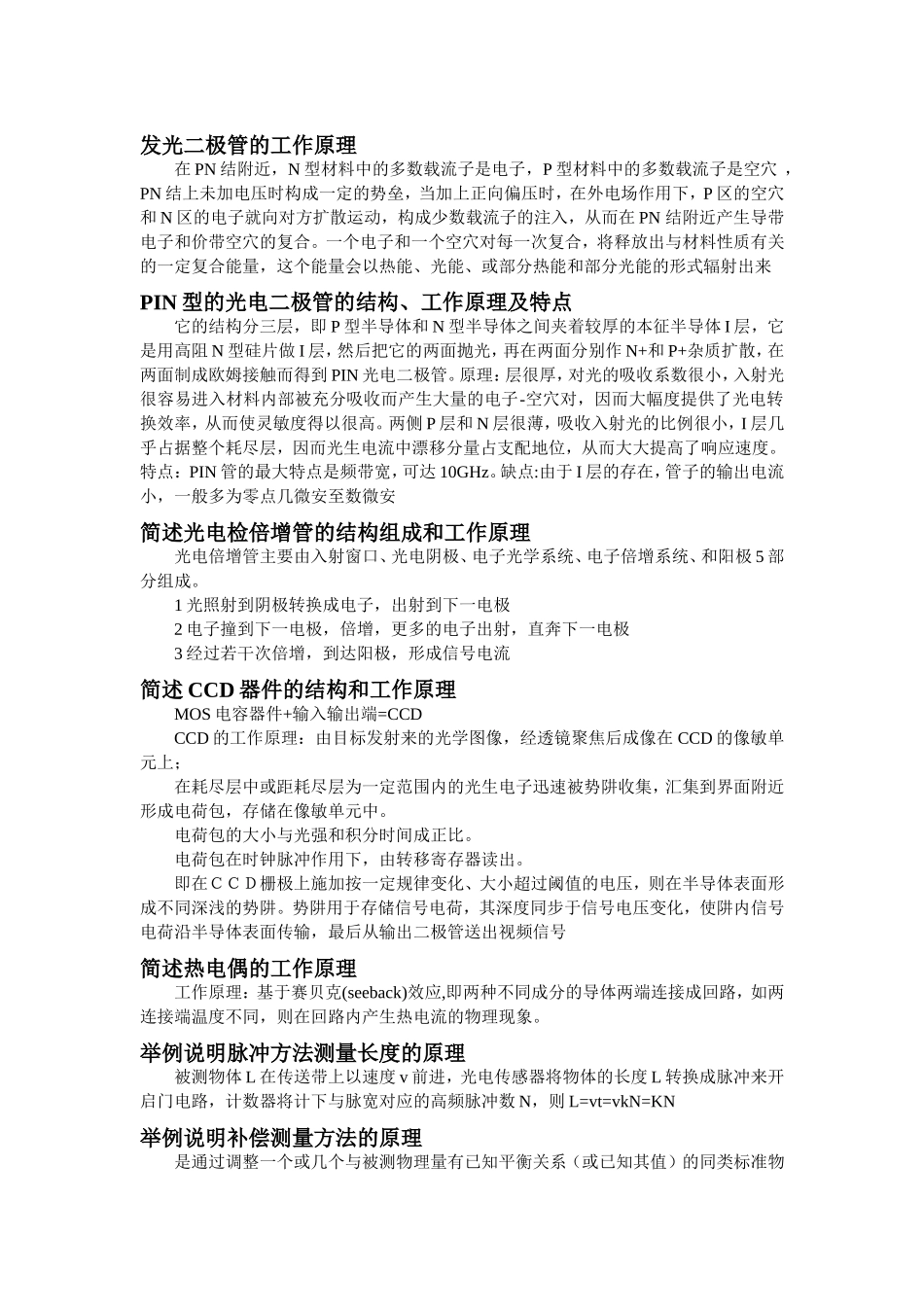

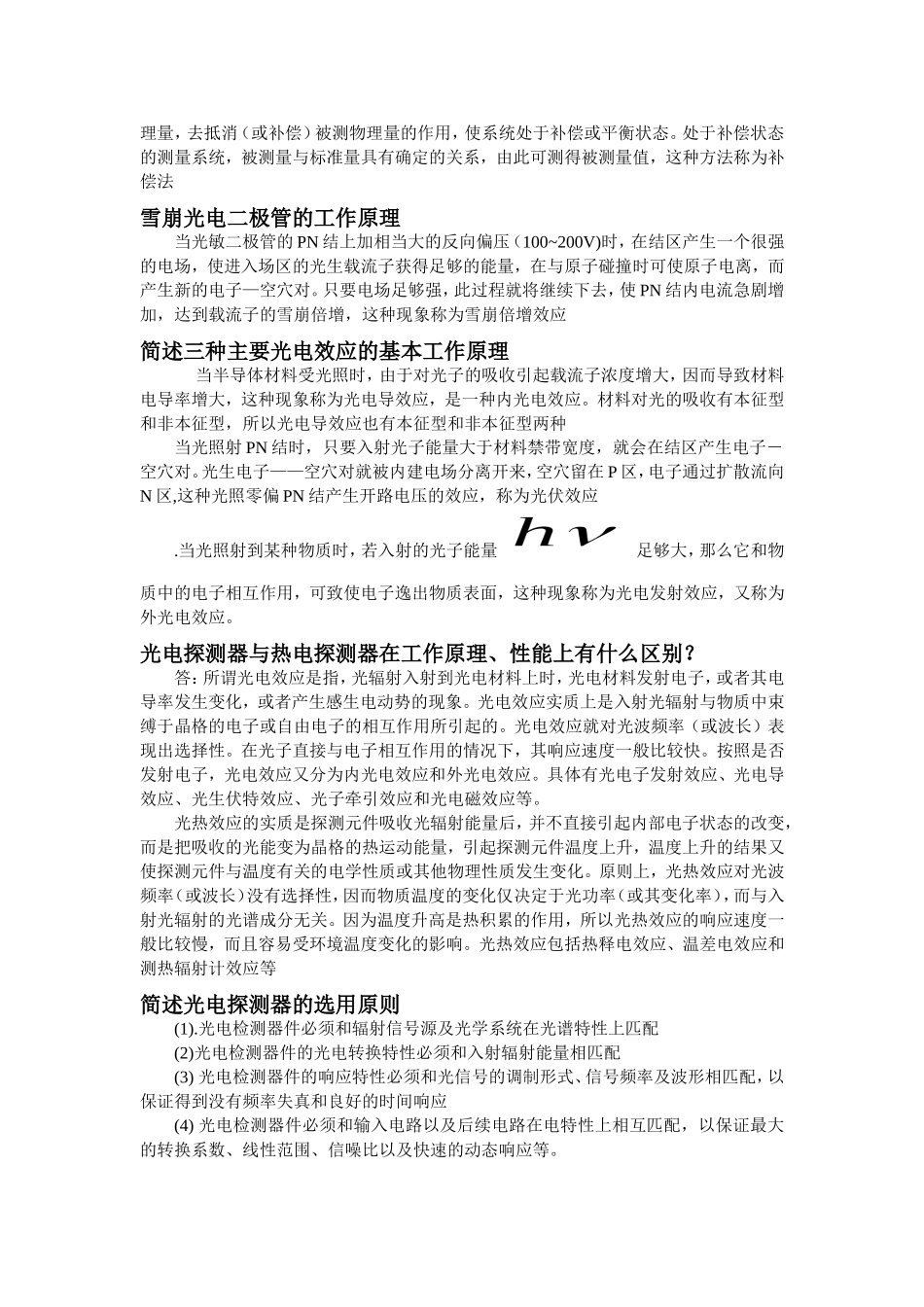

发光二极管的工作原理在PN结附近，N型材料中的多数载流子是电子，P型材料中的多数载流子是空穴，PN结上未加电压时构成一定的势垒，当加上正向偏压时，在外电场作用下，P区的空穴和N区的电子就向对方扩散运动，构成少数载流子的注入，从而在PN结附近产生导带电子和价带空穴的复合。一个电子和一个空穴对每一次复合，将释放出与材料性质有关的一定复合能量，这个能量会以热能、光能、或部分热能和部分光能的形式辐射出来PIN型的光电二极管的结构、工作原理及特点它的结构分三层，即P型半导体和N型半导体之间夹着较厚的本征半导体I层，它是用高阻N型硅片做I层，然后把它的两面抛光，再在两面分别作N+和P+杂质扩散，在两面制成欧姆接触而得到PIN光电二极管。原理：层很厚，对光的吸收系数很小，入射光很容易进入材料内部被充分吸收而产生大量的电子-空穴对，因而大幅度提供了光电转换效率，从而使灵敏度得以很高。两侧P层和N层很薄，吸收入射光的比例很小，I层几乎占据整个耗尽层，因而光生电流中漂移分量占支配地位，从而大大提高了响应速度。特点：PIN管的最大特点是频带宽，可达10GHz。缺点:由于I层的存在，管子的输出电流小，一般多为零点几微安至数微安简述光电检倍增管的结构组成和工作原理光电倍增管主要由入射窗口、光电阴极、电子光学系统、电子倍增系统、和阳极5部分组成。1光照射到阴极转换成电子，出射到下一电极2电子撞到下一电极，倍增，更多的电子出射，直奔下一电极3经过若干次倍增，到达阳极，形成信号电流简述CCD器件的结构和工作原理MOS电容器件+输入输出端=CCDCCD的工作原理：由目标发射来的光学图像，经透镜聚焦后成像在CCD的像敏单元上；在耗尽层中或距耗尽层为一定范围内的光生电子迅速被势阱收集，汇集到界面附近形成电荷包，存储在像敏单元中。电荷包的大小与光强和积分时间成正比。电荷包在时钟脉冲作用下，由转移寄存器读出。即在ＣＣＤ栅极上施加按一定规律变化、大小超过阈值的电压，则在半导体表面形成不同深浅的势阱。势阱用于存储信号电荷，其深度同步于信号电压变化，使阱内信号电荷沿半导体表面传输，最后从输出二极管送出视频信号简述热电偶的工作原理工作原理：基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。举例说明脉冲方法测量长度的原理被测物体L在传送带上以速度v前进，光电传感器将物体的长度L转换成脉冲来开启门电路，计数器将计下与脉宽对应的高频脉冲数N，则L=vt=vkN=KN举例说明补偿测量方法的原理是通过调整一个或几个与被测物理量有已知平衡关系（或已知其值）的同类标准物理量，去抵消（或补偿）被测物理量的作用，使系统处于补偿或平衡状态。处于补偿状态的测量系统，被测量与标准量具有确定的关系，由此可测得被测量值，这种方法称为补偿法雪崩光电二极管的工作原理当光敏二极管的PN结上加相当大的反向偏压（100~200V)时，在结区产生一个很强的电场，使进入场区的光生载流子获得足够的能量，在与原子碰撞时可使原子电离，而产生新的电子—空穴对。只要电场足够强，此过程就将继续下去，使PN结内电流急剧增加，达到载流子的雪崩倍增，这种现象称为雪崩倍增效应简述三种主要光电效应的基本工作原理当半导体材料受光照时，由于对光子的吸收引起载流子浓度增大，因而导致材料电导率增大，这种现象称为光电导效应，是一种内光电效应。材料对光的吸收有本征型和非本征型，所以光电导效应也有本征型和非本征型两种当光照射PN结时，只要入射光子能量大于材料禁带宽度，就会在结区产生电子－空穴对。光生电子——空穴对就被内建电场分离开来，空穴留在P区，电子通过扩散流向N区,这种光照零偏PN结产生开路电压的效应，称为光伏效应.当光照射到某种物质时，若入射的光子能量足够大，那么它和物质中的电子相互作用，可致使电子逸出物质表面，这种现象称为光电发射效应，又称为外光电效应。光电探测器与热电探测器在工作原理、性能上有什么区别？答：所谓光电效应是指，光辐射入射到光电材料上时，光电材料发射电子，或者其电导率发生变化，或者产生感生电动势的现象。光电...
