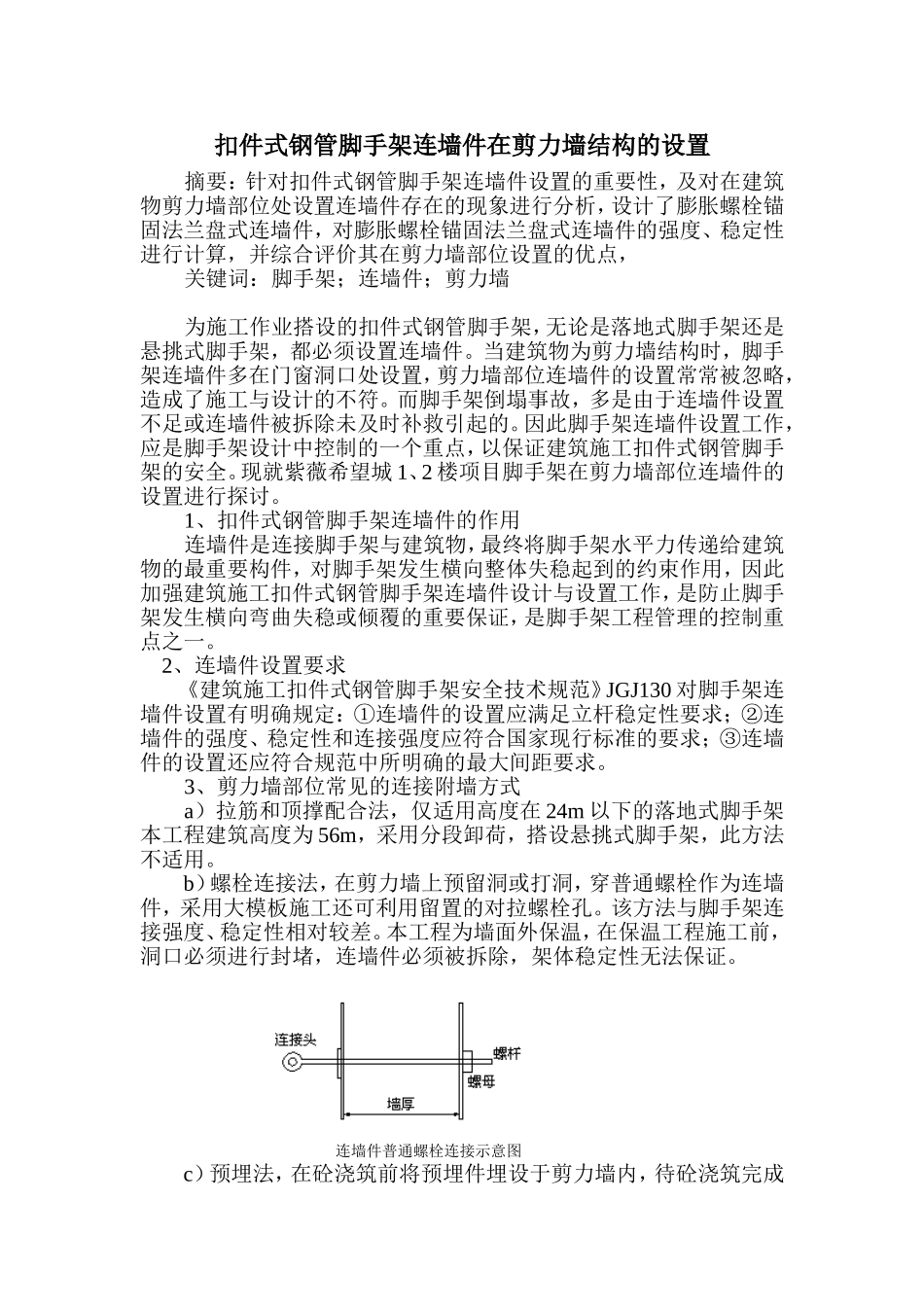

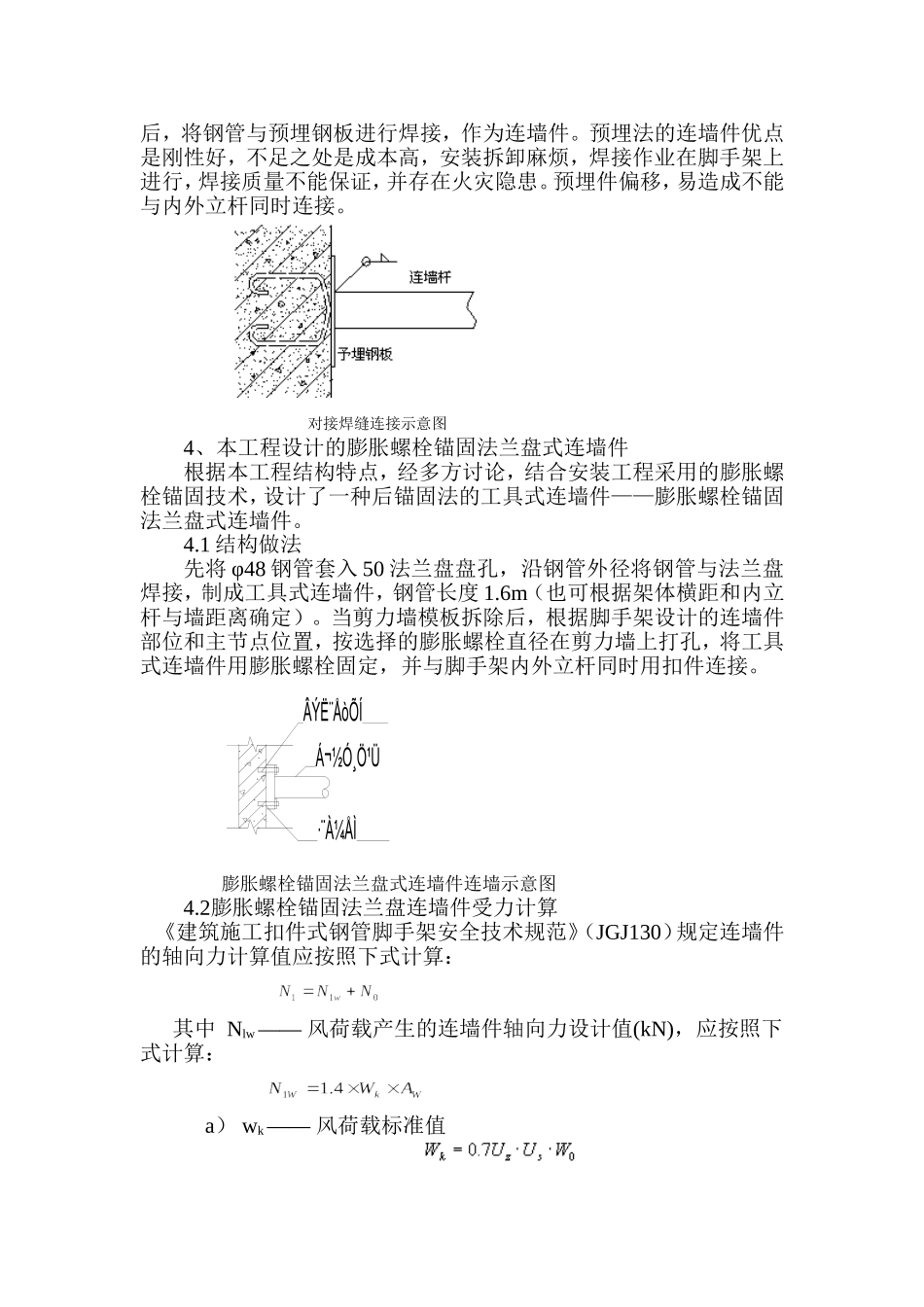

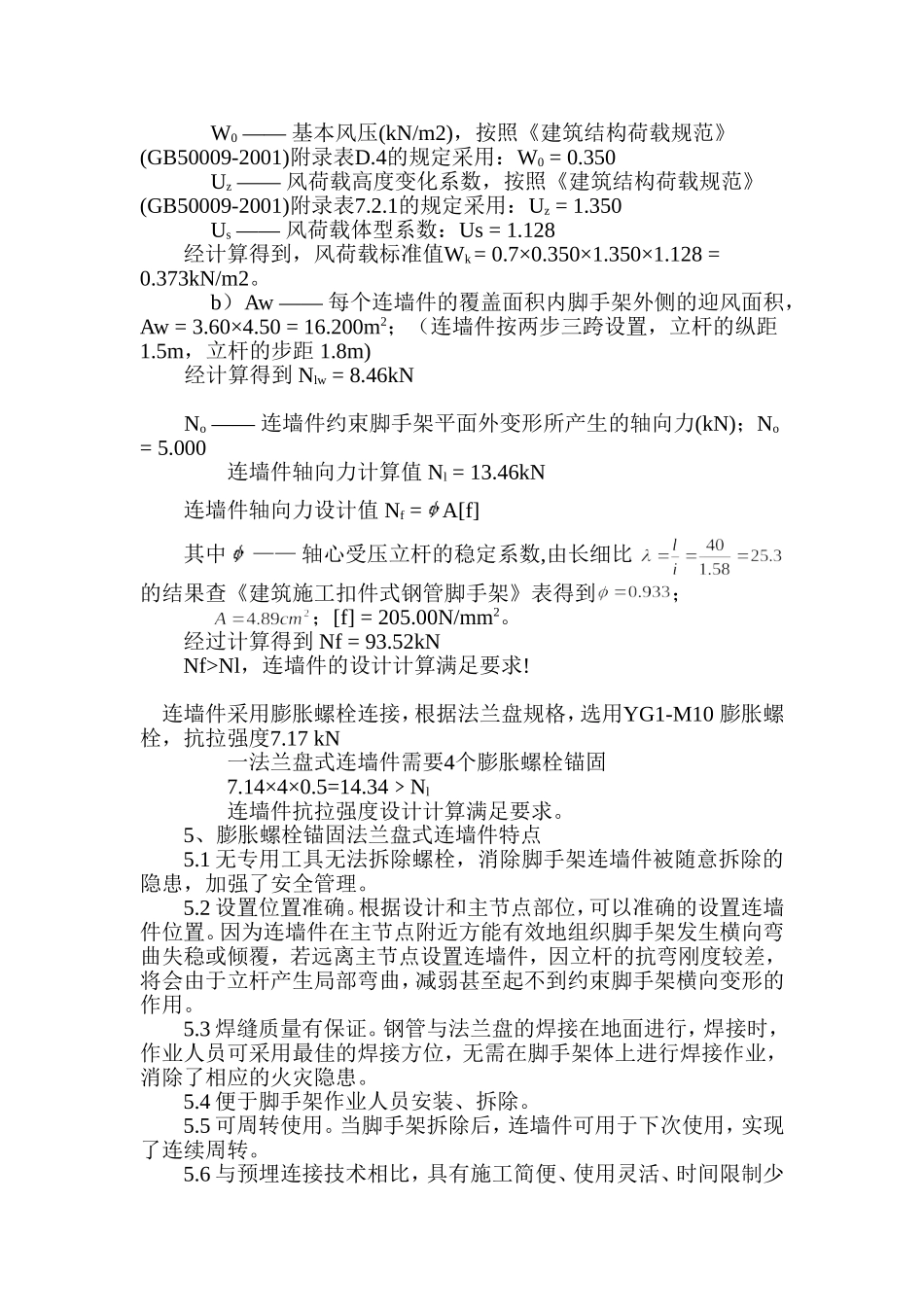

扣件式钢管脚手架连墙件在剪力墙结构的设置摘要：针对扣件式钢管脚手架连墙件设置的重要性，及对在建筑物剪力墙部位处设置连墙件存在的现象进行分析，设计了膨胀螺栓锚固法兰盘式连墙件，对膨胀螺栓锚固法兰盘式连墙件的强度、稳定性进行计算，并综合评价其在剪力墙部位设置的优点，关键词：脚手架；连墙件；剪力墙为施工作业搭设的扣件式钢管脚手架，无论是落地式脚手架还是悬挑式脚手架，都必须设置连墙件。当建筑物为剪力墙结构时，脚手架连墙件多在门窗洞口处设置，剪力墙部位连墙件的设置常常被忽略，造成了施工与设计的不符。而脚手架倒塌事故，多是由于连墙件设置不足或连墙件被拆除未及时补救引起的。因此脚手架连墙件设置工作，应是脚手架设计中控制的一个重点，以保证建筑施工扣件式钢管脚手架的安全。现就紫薇希望城1、2楼项目脚手架在剪力墙部位连墙件的设置进行探讨。1、扣件式钢管脚手架连墙件的作用连墙件是连接脚手架与建筑物，最终将脚手架水平力传递给建筑物的最重要构件，对脚手架发生横向整体失稳起到的约束作用，因此加强建筑施工扣件式钢管脚手架连墙件设计与设置工作，是防止脚手架发生横向弯曲失稳或倾覆的重要保证，是脚手架工程管理的控制重点之一。2、连墙件设置要求《建筑施工扣件式钢管脚手架安全技术规范》JGJ130对脚手架连墙件设置有明确规定：①连墙件的设置应满足立杆稳定性要求；②连墙件的强度、稳定性和连接强度应符合国家现行标准的要求；③连墙件的设置还应符合规范中所明确的最大间距要求。3、剪力墙部位常见的连接附墙方式a）拉筋和顶撑配合法，仅适用高度在24m以下的落地式脚手架本工程建筑高度为56m，采用分段卸荷，搭设悬挑式脚手架，此方法不适用。b）螺栓连接法，在剪力墙上预留洞或打洞，穿普通螺栓作为连墙件，采用大模板施工还可利用留置的对拉螺栓孔。该方法与脚手架连接强度、稳定性相对较差。本工程为墙面外保温，在保温工程施工前，洞口必须进行封堵，连墙件必须被拆除，架体稳定性无法保证。连墙件普通螺栓连接示意图c）预埋法，在砼浇筑前将预埋件埋设于剪力墙内，待砼浇筑完成后，将钢管与预埋钢板进行焊接，作为连墙件。预埋法的连墙件优点是刚性好，不足之处是成本高，安装拆卸麻烦，焊接作业在脚手架上进行，焊接质量不能保证，并存在火灾隐患。预埋件偏移，易造成不能与内外立杆同时连接。对接焊缝连接示意图4、本工程设计的膨胀螺栓锚固法兰盘式连墙件根据本工程结构特点，经多方讨论，结合安装工程采用的膨胀螺栓锚固技术，设计了一种后锚固法的工具式连墙件——膨胀螺栓锚固法兰盘式连墙件。4.1结构做法先将φ48钢管套入50法兰盘盘孔，沿钢管外径将钢管与法兰盘焊接，制成工具式连墙件，钢管长度1.6m（也可根据架体横距和内立杆与墙距离确定）。当剪力墙模板拆除后，根据脚手架设计的连墙件部位和主节点位置，按选择的膨胀螺栓直径在剪力墙上打孔，将工具式连墙件用膨胀螺栓固定，并与脚手架内外立杆同时用扣件连接。Á¬½Ó¸Ö¹Ü·¨À¼ÅÌÂÝ˨ÅòÕÍ膨胀螺栓锚固法兰盘式连墙件连墙示意图4.2膨胀螺栓锚固法兰盘连墙件受力计算《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）规定连墙件的轴向力计算值应按照下式计算：其中Nlw——风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：a）wk——风荷载标准值W0——基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)附录表D.4的规定采用：W0=0.350Uz——风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)附录表7.2.1的规定采用：Uz=1.350Us——风荷载体型系数：Us=1.128经计算得到，风荷载标准值Wk=0.7×0.350×1.350×1.128=0.373kN/m2。b）Aw——每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw=3.60×4.50=16.200m2；（连墙件按两步三跨设置，立杆的纵距1.5m，立杆的步距1.8m)经计算得到Nlw=8.46kNNo——连墙件约束脚手架平面外变形所产生的轴向力(kN)；No=5.000连墙件轴向力计算值Nl=13.46kN连墙件轴向力设计值Nf=A[f]其中——轴心受压立杆的稳定系数,由长细比的结果查《建筑施工扣件式钢管脚手架》表得到；；[f]=205.00...
