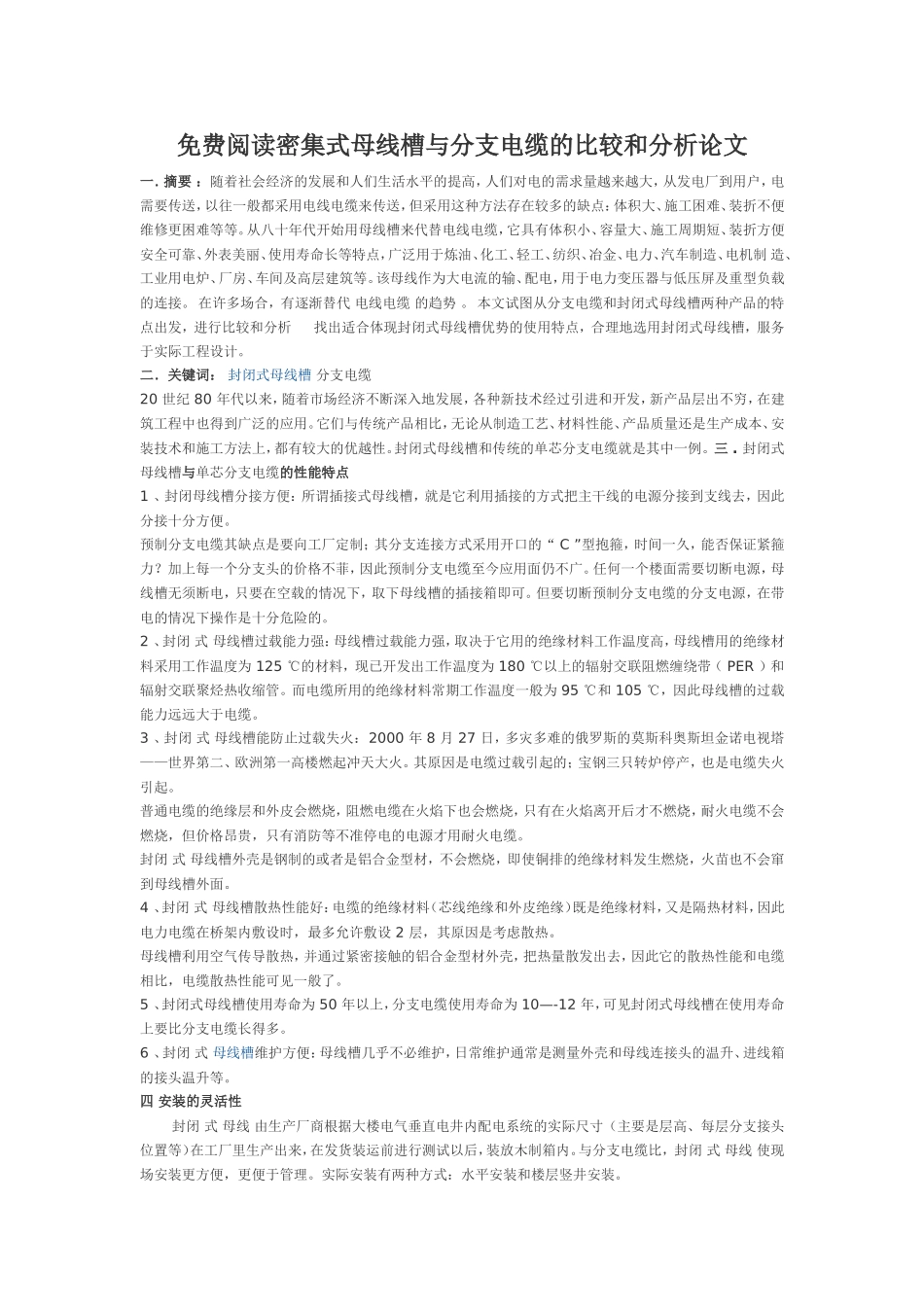

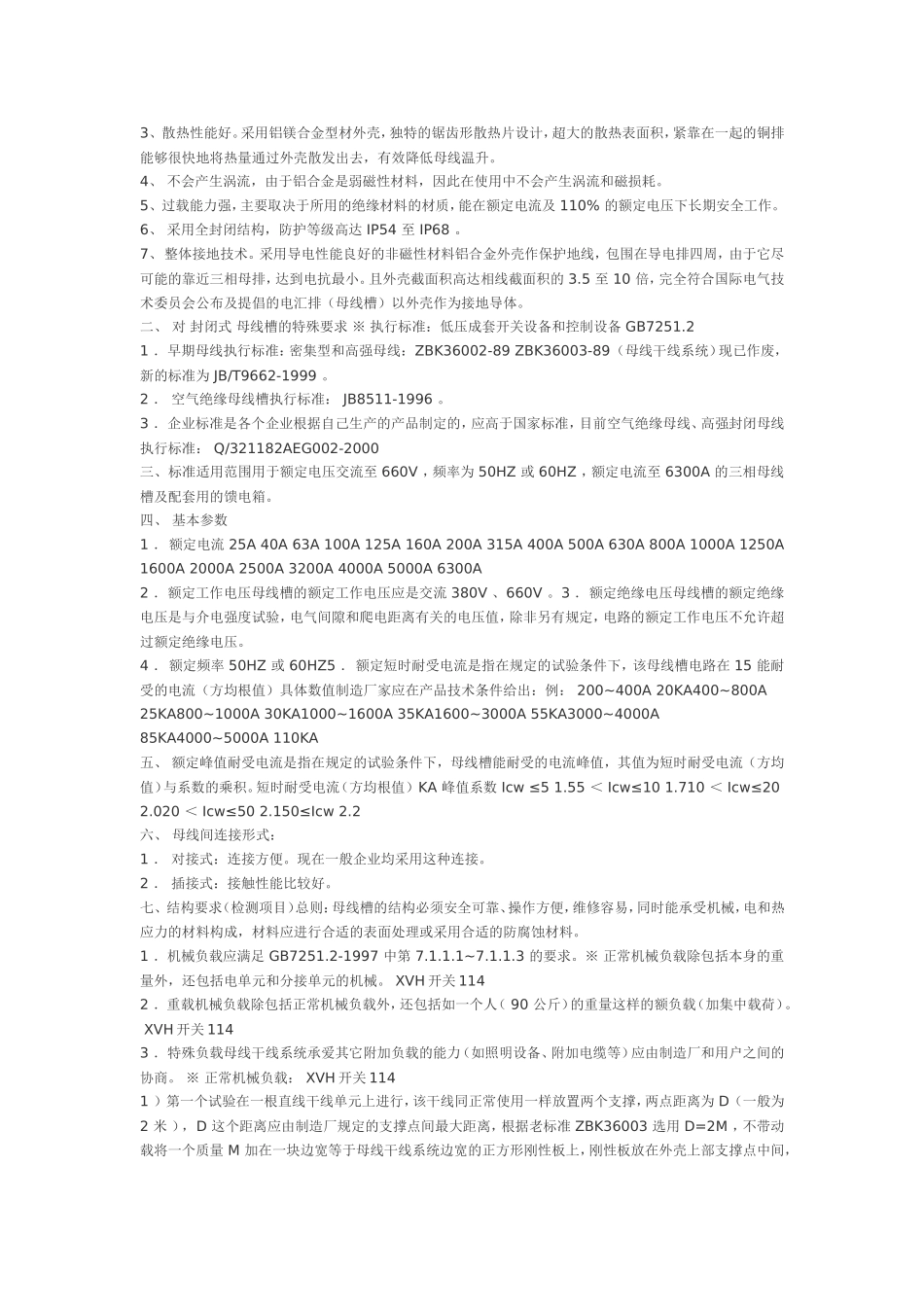

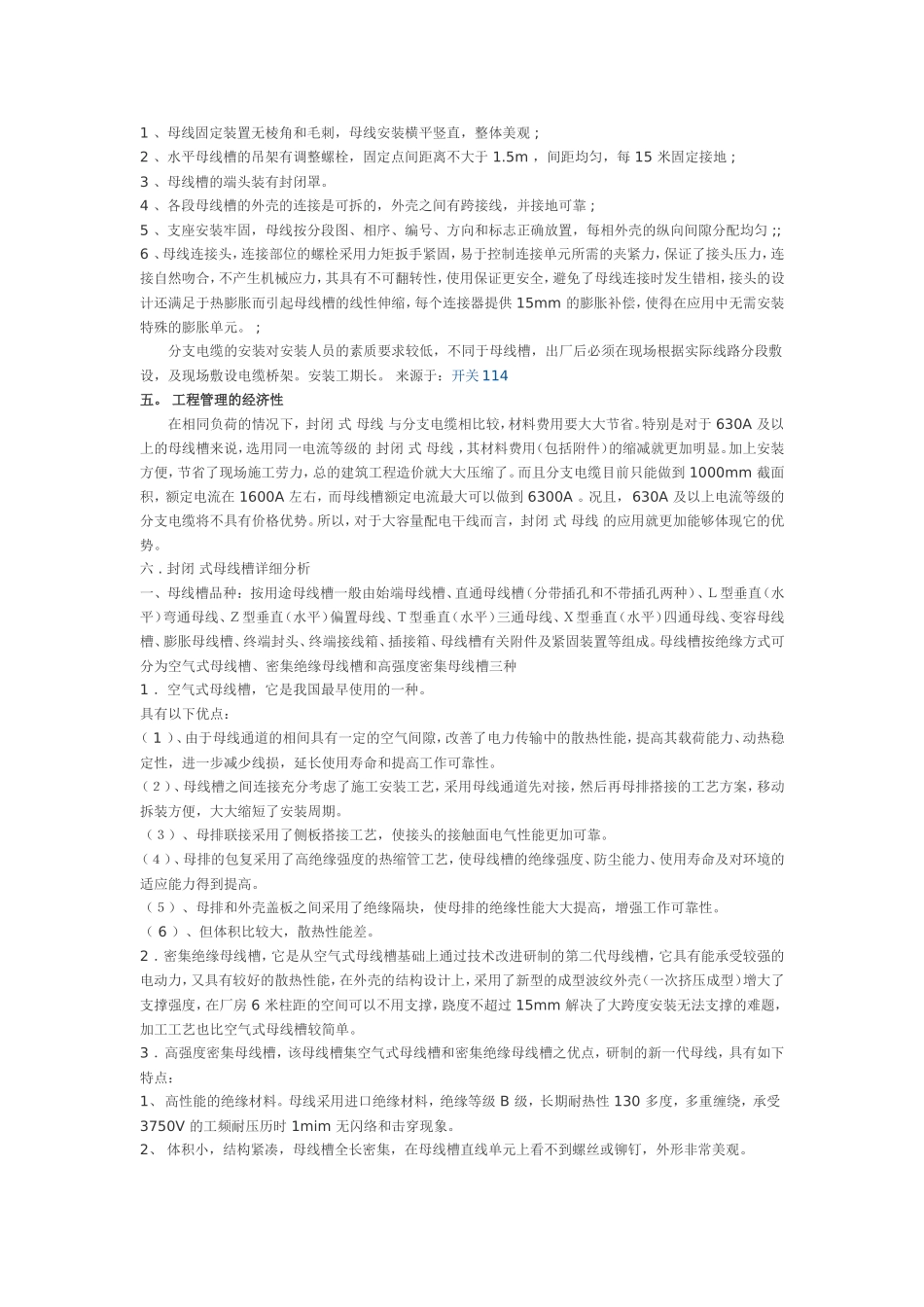

免费阅读密集式母线槽与分支电缆的比较和分析论文一．摘要：随着社会经济的发展和人们生活水平的提高，人们对电的需求量越来越大，从发电厂到用户，电需要传送，以往一般都采用电线电缆来传送，但采用这种方法存在较多的缺点：体积大、施工困难、装折不便维修更困难等等。从八十年代开始用母线槽来代替电线电缆，它具有体积小、容量大、施工周期短、装折方便安全可靠、外表美丽、使用寿命长等特点，广泛用于炼油、化工、轻工、纺织、冶金、电力、汽车制造、电机制造、工业用电炉、厂房、车间及高层建筑等。该母线作为大电流的输、配电，用于电力变压器与低压屏及重型负载的连接。在许多场合，有逐渐替代电线电缆的趋势。本文试图从分支电缆和封闭式母线槽两种产品的特点出发，进行比较和分析找出适合体现封闭式母线槽优势的使用特点，合理地选用封闭式母线槽，服务于实际工程设计。二．关键词：封闭式母线槽分支电缆20世纪80年代以来，随着市场经济不断深入地发展，各种新技术经过引进和开发，新产品层出不穷，在建筑工程中也得到广泛的应用。它们与传统产品相比，无论从制造工艺、材料性能、产品质量还是生产成本、安装技术和施工方法上，都有较大的优越性。封闭式母线槽和传统的单芯分支电缆就是其中一例。三.封闭式母线槽与单芯分支电缆的性能特点1、封闭母线槽分接方便：所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，因此分接十分方便。预制分支电缆其缺点是要向工厂定制；其分支连接方式采用开口的“C”型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。2、封闭式母线槽过载能力强：母线槽过载能力强，取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料采用工作温度为125℃的材料，现已开发出工作温度为180℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。3、封闭式母线槽能防止过载失火：2000年8月27日，多灾多难的俄罗斯的莫斯科奥斯坦金诺电视塔——世界第二、欧洲第一高楼燃起冲天大火。其原因是电缆过载引起的；宝钢三只转炉停产，也是电缆失火引起。普通电缆的绝缘层和外皮会燃烧，阻燃电缆在火焰下也会燃烧，只有在火焰离开后才不燃烧，耐火电缆不会燃烧，但价格昂贵，只有消防等不准停电的电源才用耐火电缆。封闭式母线槽外壳是钢制的或者是铝合金型材，不会燃烧，即使铜排的绝缘材料发生燃烧，火苗也不会窜到母线槽外面。4、封闭式母线槽散热性能好：电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设2层，其原因是考虑散热。母线槽利用空气传导散热，并通过紧密接触的铝合金型材外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一般了。5、封闭式母线槽使用寿命为50年以上，分支电缆使用寿命为10—-12年，可见封闭式母线槽在使用寿命上要比分支电缆长得多。6、封闭式母线槽维护方便：母线槽几乎不必维护，日常维护通常是测量外壳和母线连接头的温升、进线箱的接头温升等。四安装的灵活性封闭式母线由生产厂商根据大楼电气垂直电井内配电系统的实际尺寸（主要是层高、每层分支接头位置等）在工厂里生产出来，在发货装运前进行测试以后，装放木制箱内。与分支电缆比，封闭式母线使现场安装更方便，更便于管理。实际安装有两种方式：水平安装和楼层竖井安装。1、母线固定装置无棱角和毛刺，母线安装横平竖直，整体美观;2、水平母线槽的吊架有调整螺栓，固定点间距离不大于1.5m，间距均匀，每15米固定接地;3、母线槽的端头装有封闭罩。4、各段母线槽的外壳的连接是可拆的，外壳之间有跨接线，并接地可靠;5、支座安装牢固，母线按分段图、相序、编号、方向和标志正确放置，每相外壳的纵向间隙分配均匀;;6、母线连接头，连接部位的螺栓采用力...
