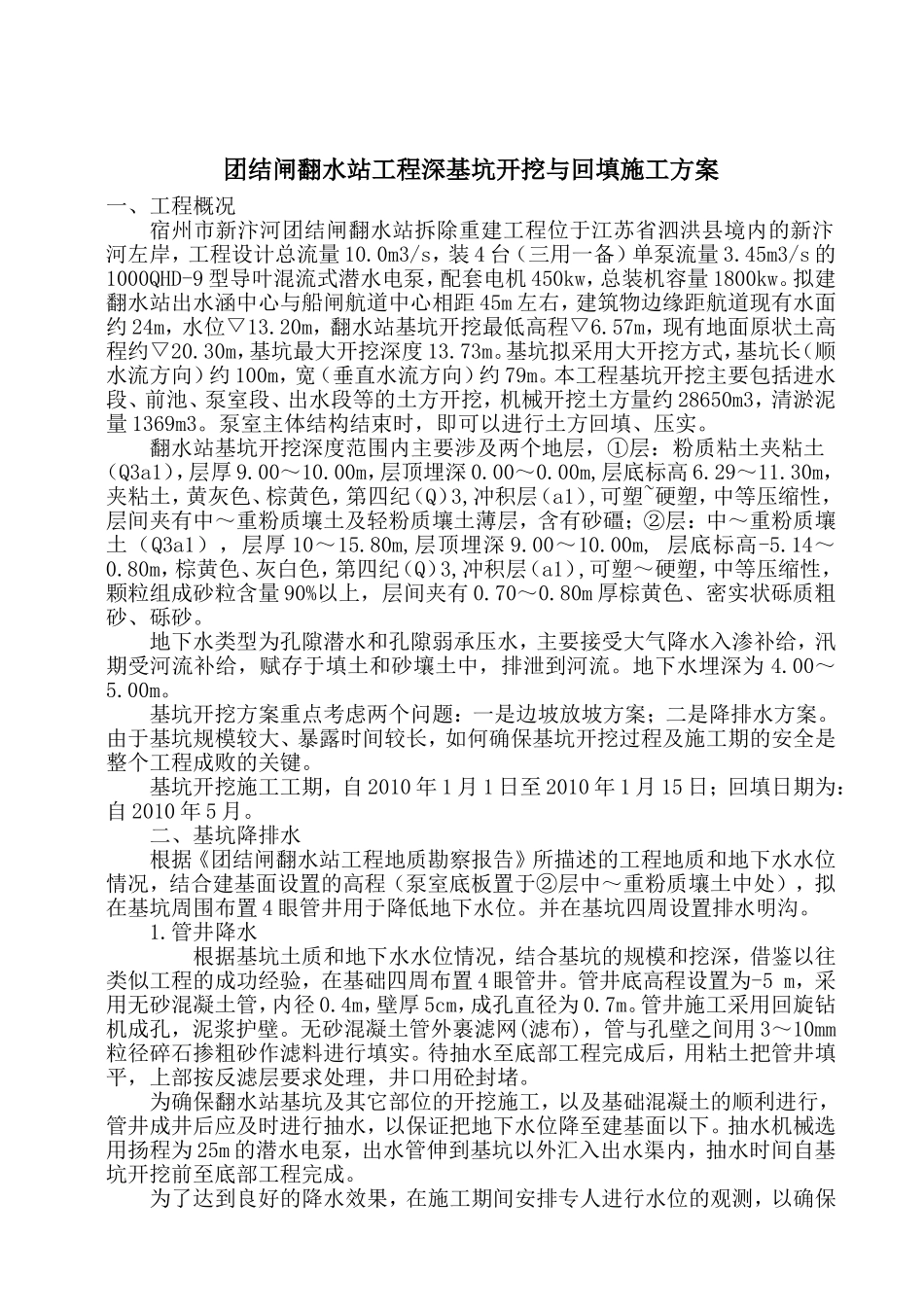

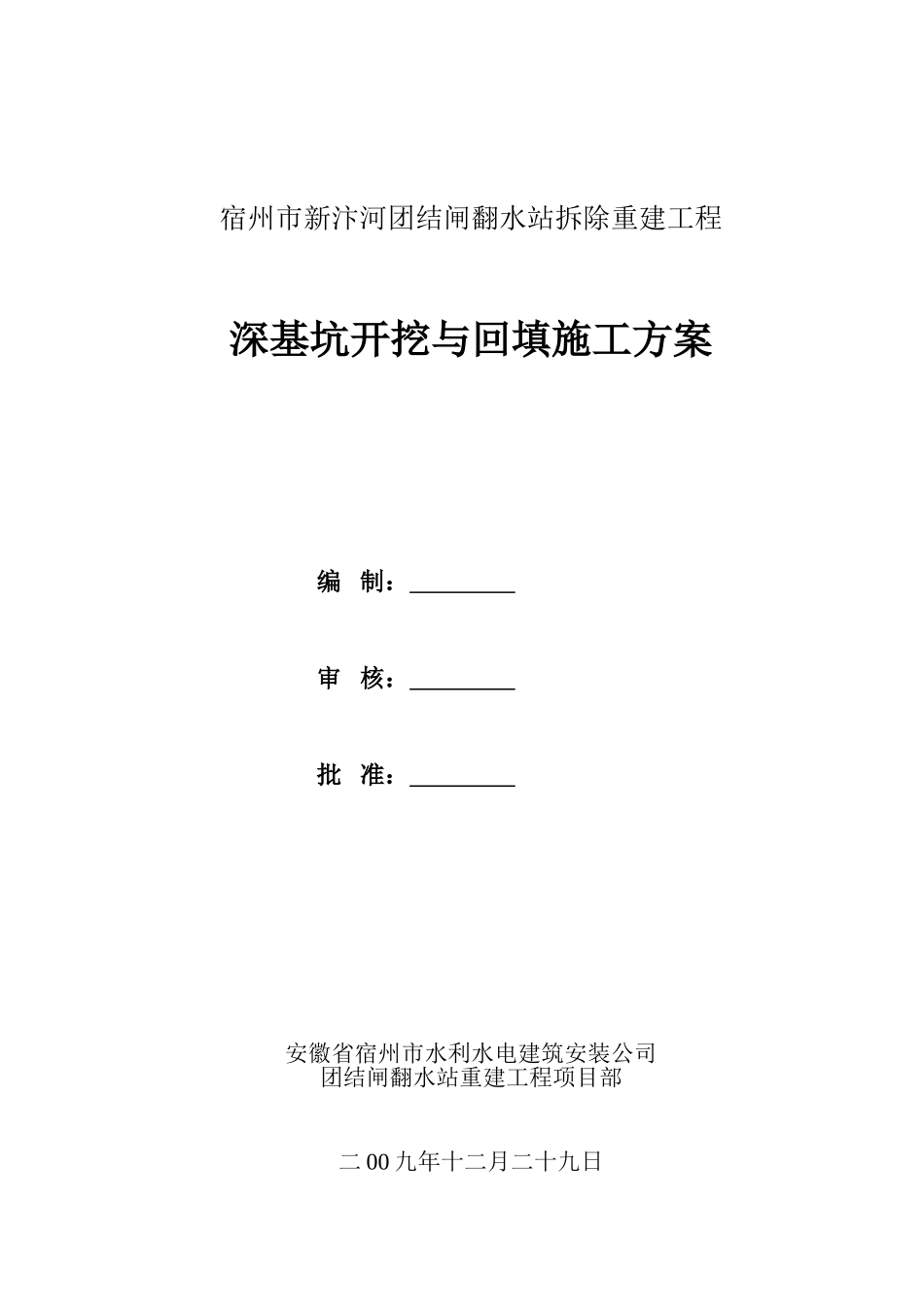

宿州市新汴河团结闸翻水站拆除重建工程深基坑开挖与回填施工方案编制：审核：批准：安徽省宿州市水利水电建筑安装公司团结闸翻水站重建工程项目部二00九年十二月二十九日团结闸翻水站工程深基坑开挖与回填施工方案一、工程概况宿州市新汴河团结闸翻水站拆除重建工程位于江苏省泗洪县境内的新汴河左岸，工程设计总流量10.0m3/s，装4台（三用一备）单泵流量3.45m3/s的1000QHD-9型导叶混流式潜水电泵，配套电机450kw，总装机容量1800kw。拟建翻水站出水涵中心与船闸航道中心相距45m左右，建筑物边缘距航道现有水面约24m，水位▽13.20m，翻水站基坑开挖最低高程▽6.57m，现有地面原状土高程约▽20.30m，基坑最大开挖深度13.73m。基坑拟采用大开挖方式，基坑长（顺水流方向）约100m，宽（垂直水流方向）约79m。本工程基坑开挖主要包括进水段、前池、泵室段、出水段等的土方开挖，机械开挖土方量约28650m3，清淤泥量1369m3。泵室主体结构结束时，即可以进行土方回填、压实。翻水站基坑开挖深度范围内主要涉及两个地层，①层：粉质粘土夹粘土（Q3a1），层厚9.00～10.00m，层顶埋深0.00～0.00m,层底标高6.29～11.30m，夹粘土，黄灰色、棕黄色，第四纪（Q）3,冲积层（a1）,可塑~硬塑，中等压缩性，层间夹有中～重粉质壤土及轻粉质壤土薄层，含有砂礓；②层：中～重粉质壤土（Q3a1），层厚10～15.80m,层顶埋深9.00～10.00m,层底标高-5.14～0.80m，棕黄色、灰白色，第四纪（Q）3,冲积层（a1）,可塑～硬塑，中等压缩性，颗粒组成砂粒含量90%以上，层间夹有0.70～0.80m厚棕黄色、密实状砾质粗砂、砾砂。地下水类型为孔隙潜水和孔隙弱承压水，主要接受大气降水入渗补给，汛期受河流补给，赋存于填土和砂壤土中，排泄到河流。地下水埋深为4.00～5.00m。基坑开挖方案重点考虑两个问题：一是边坡放坡方案；二是降排水方案。由于基坑规模较大、暴露时间较长，如何确保基坑开挖过程及施工期的安全是整个工程成败的关键。基坑开挖施工工期，自2010年1月1日至2010年1月15日；回填日期为：自2010年5月。二、基坑降排水根据《团结闸翻水站工程地质勘察报告》所描述的工程地质和地下水水位情况，结合建基面设置的高程（泵室底板置于②层中～重粉质壤土中处），拟在基坑周围布置4眼管井用于降低地下水位。并在基坑四周设置排水明沟。1.管井降水根据基坑土质和地下水水位情况，结合基坑的规模和挖深，借鉴以往类似工程的成功经验，在基础四周布置4眼管井。管井底高程设置为-5m，采用无砂混凝土管，内径0.4m，壁厚5cm，成孔直径为0.7m。管井施工采用回旋钻机成孔，泥浆护壁。无砂混凝土管外裹滤网(滤布)，管与孔壁之间用3～10mm粒径碎石掺粗砂作滤料进行填实。待抽水至底部工程完成后，用粘土把管井填平，上部按反滤层要求处理，井口用砼封堵。为确保翻水站基坑及其它部位的开挖施工，以及基础混凝土的顺利进行，管井成井后应及时进行抽水，以保证把地下水位降至建基面以下。抽水机械选用扬程为25m的潜水电泵，出水管伸到基坑以外汇入出水渠内，抽水时间自基坑开挖前至底部工程完成。为了达到良好的降水效果，在施工期间安排专人进行水位的观测，以确保各个管井的水位在同一水平面上。同时各个水泵的位置也保持在同一水平位置。滤网(滤布)紧固于滤水管上，井底滤料按级配分层连续均匀铺填，不得猛倒。成井后，及时采用分级自上而下和抽停相间的程序抽水洗井。试抽时，安排专人检查地下水位下降情况，调整水泵使抽水量与渗水量相适应，并达到预定降水高程。井点抽水期间，定时观测水位和流量，并做好记录。随时监视出水情况，如发现水质浑浊，分析原因及时处理。2.明沟排水对于潜水及雨水均采用明沟排水，即在基坑周围设置排水明沟、集水坑，将其汇集于集水坑内，然后用潜水电泵将其抽排出基坑外河道内。排水明沟布置在建筑物基础0.5m以外，沟边缘离开边坡坡脚0.3m。排水沟的断面为0.5m*0.5m，集水井尺寸为0.8m*0.8m*1.0m,使用期间设专人负责看护，发现堵塞及时疏通，以保持水流畅通。明沟排水应根据水量多少连续或间断抽水，直至基础施工完毕、回填土为止。三、基坑开挖方案1.边坡放坡设置由于基坑面积较大，最...
