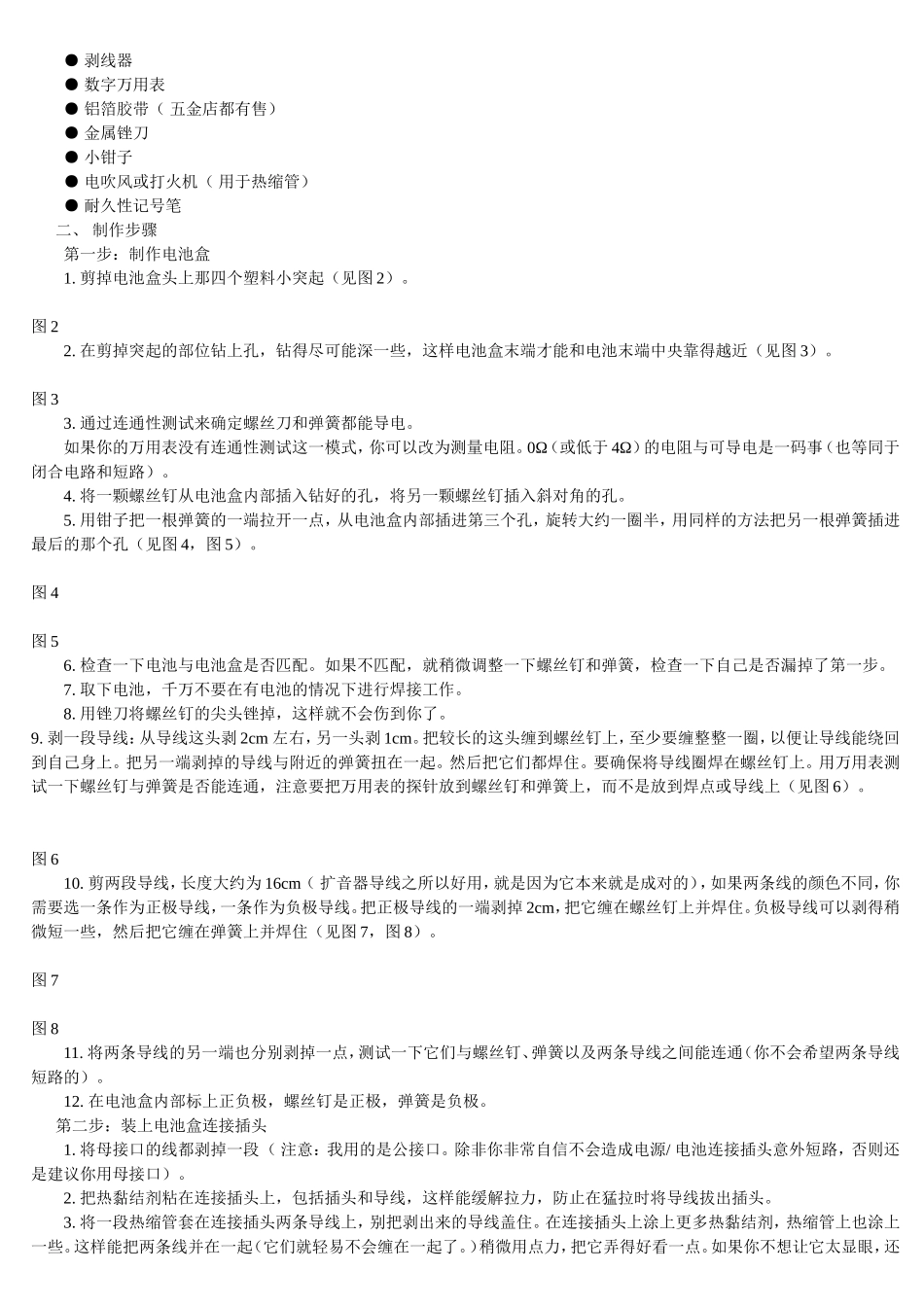

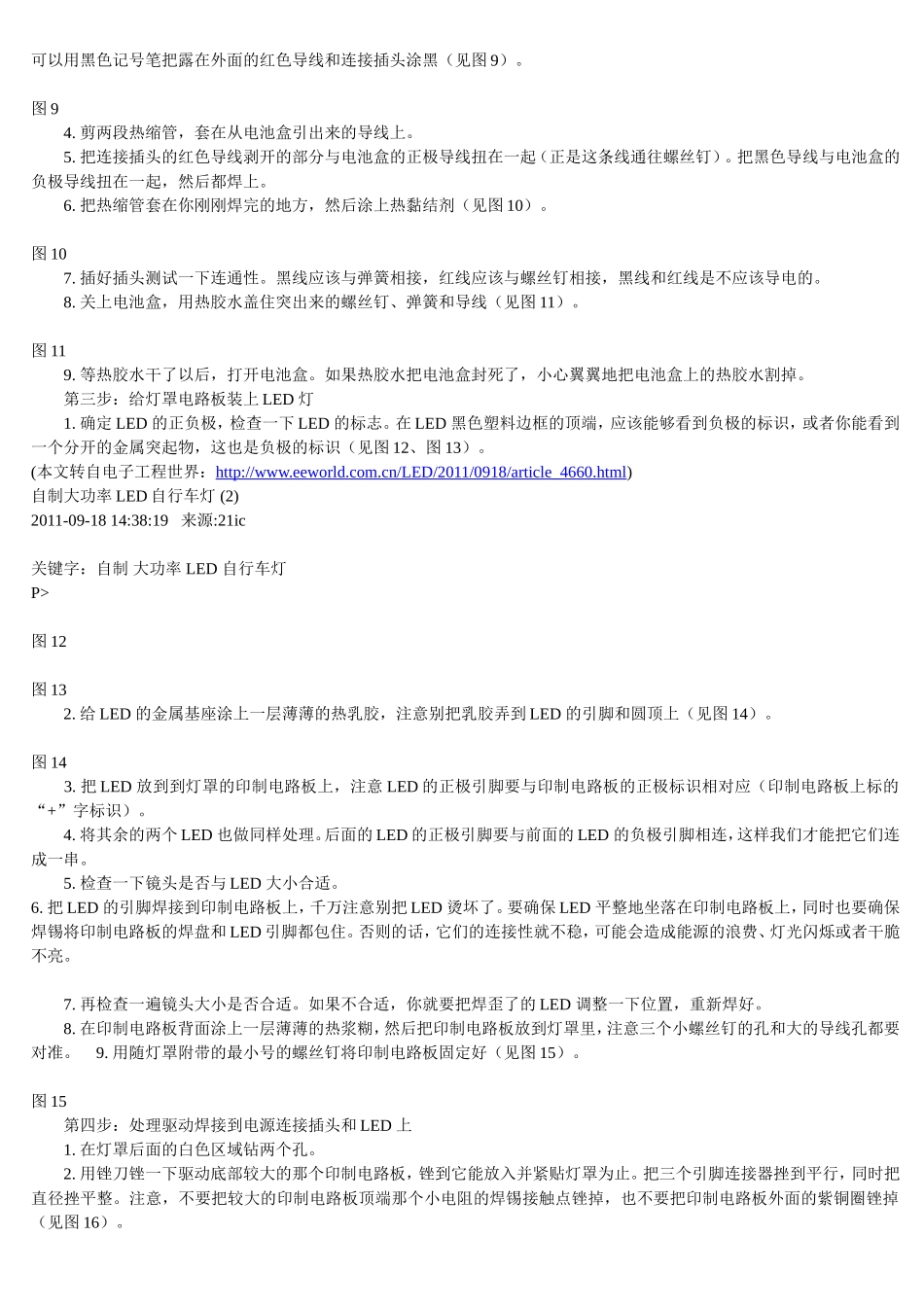

自制大功率LED自行车灯(1)2011-09-1814:38:19来源:21ic关键字：自制大功率LED自行车灯本文将教你制作大功率LED自行车灯。这款自行车灯有三种模式：高光、中光和闪光，所需电压为5～10V。自行车灯的价格，包含电池、充电器和运费，大约在50元左右。这款灯包括电池在内大约重200g，在高光模式下应该至少能工作1.5小时（在中光或闪光模式下会更长一些）。这是一个你用很少的钱和很简易的工具就能制作完成的小玩意儿，你不必懂太多电子学的知识：它只有18个焊点，6个钻孔，一些热胶水和几个螺丝钉。你也用不着了解这种控制器是什么，更谈不上去组装金属、PVC管、激光切割或焊接什么的。只需要一点小经验（或许这种小玩意你已经制作过无数个了），花不到一个小时你就能制作完成这款自行车灯。这款LED灯的造价非常便宜、制作过程更为简单，而且也更清洁。实物图见图1。图1实物图这个自行车灯非常实用，在暴雨、暴雪甚至-30℃的环境中都能照常工作。电源可以是两块可充电式锂电池或4～6节1.5V碱性电池组，也可以是5~7块1.2V的可充电式镍氢或镍镉电池组（型号为7#、5#、2#、1#的都可以）。6V发电机也可以，只要它能提供9～12W的功率（对于一般的发电机来说这样的功率有点高）。一、所需材料制作这款自行车灯你需要用到的材料有：1.电源部分（成本大约21元）●超级神WF-139，3.6/3.7V电池组●18650型锂电池，3.7V2400mA时，防护锂电池（一对）●18650型锂电池盒●合成橡胶或手机套（装电池盒用，在一元店就能买到）2.灯●GU103-LED聚光灯罩●半导体P4（U-bin）LED发射管（买3个！）●按钮开关●硅酮塑料尾盖●5~12V、9W,3模式线路板LED驱动●JST连接插头●环球自行车架●两个木制或金属制螺丝钉，10×1/2镀铁，盘头、半圆头或圆头的都可以（随便哪家五金店就能买到）●两根小弹簧（你可以废物利用，从钢笔里取一个弹簧，把它从中间剪开；或者如果你能找到直径稍微大一点的弹簧，会更好用一些；现有的电池夹（比如AA电池配套设备）里也有弹簧。3.工具●30W的烙铁（110V交流电）●散热器导热膏（20g）●0.6mm焊丝（200g）●剪线钳●锉刀●热熔型涂胶枪（一般的五金店或一元店都有）●胶棒●小的飞利浦螺丝刀●钻●镊子（一元店的镊子就很不错哦！）●导线（便宜的扩音器导线就很不错！）4.备选工具●3m黑色热缩管，五种不同型号（0.8/1.5/2.5/3.5/4.5mm）●带放大镜的三合一烙铁架●剥线器●数字万用表●铝箔胶带（五金店都有售）●金属锉刀●小钳子●电吹风或打火机（用于热缩管）●耐久性记号笔二、制作步骤第一步：制作电池盒1.剪掉电池盒头上那四个塑料小突起（见图2）。图22.在剪掉突起的部位钻上孔，钻得尽可能深一些，这样电池盒末端才能和电池末端中央靠得越近（见图3）。图33.通过连通性测试来确定螺丝刀和弹簧都能导电。如果你的万用表没有连通性测试这一模式，你可以改为测量电阻。0Ω（或低于4Ω）的电阻与可导电是一码事（也等同于闭合电路和短路）。4.将一颗螺丝钉从电池盒内部插入钻好的孔，将另一颗螺丝钉插入斜对角的孔。5.用钳子把一根弹簧的一端拉开一点，从电池盒内部插进第三个孔，旋转大约一圈半，用同样的方法把另一根弹簧插进最后的那个孔（见图4，图5）。图4图56.检查一下电池与电池盒是否匹配。如果不匹配，就稍微调整一下螺丝钉和弹簧，检查一下自己是否漏掉了第一步。7.取下电池，千万不要在有电池的情况下进行焊接工作。8.用锉刀将螺丝钉的尖头锉掉，这样就不会伤到你了。9.剥一段导线：从导线这头剥2cm左右，另一头剥1cm。把较长的这头缠到螺丝钉上，至少要缠整整一圈，以便让导线能绕回到自己身上。把另一端剥掉的导线与附近的弹簧扭在一起。然后把它们都焊住。要确保将导线圈焊在螺丝钉上。用万用表测试一下螺丝钉与弹簧是否能连通，注意要把万用表的探针放到螺丝钉和弹簧上，而不是放到焊点或导线上（见图6）。图610.剪两段导线，长度大约为16cm（扩音器导线之所以好用，就是因为它本来就是成对的），如果两条线的颜色不同，你需要选一条作为正极导线，一条作为负极导线。把正极导线的一端剥掉2cm，把它缠在螺丝钉上并焊住。负极导线可以剥得稍微短一些，然...
