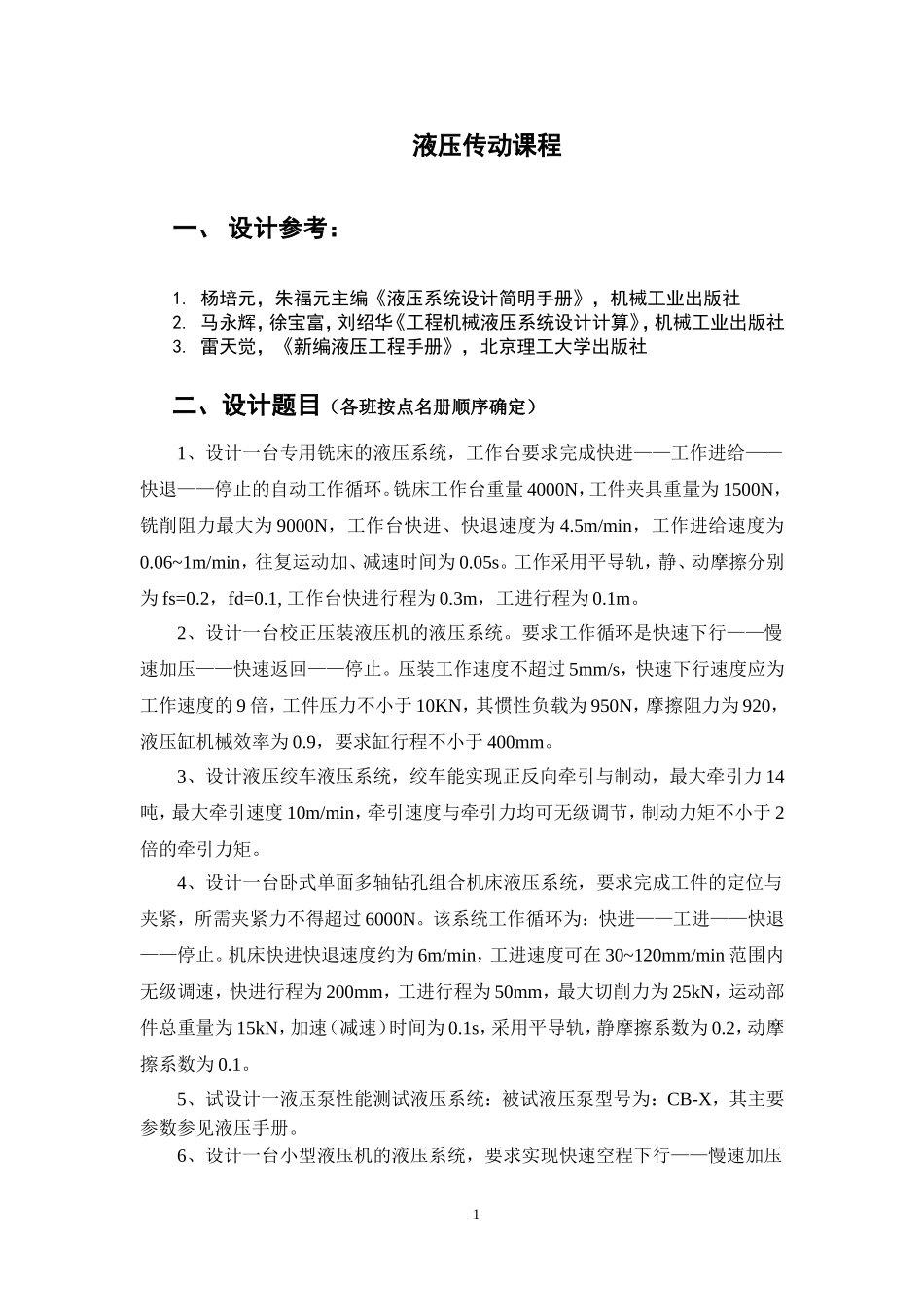

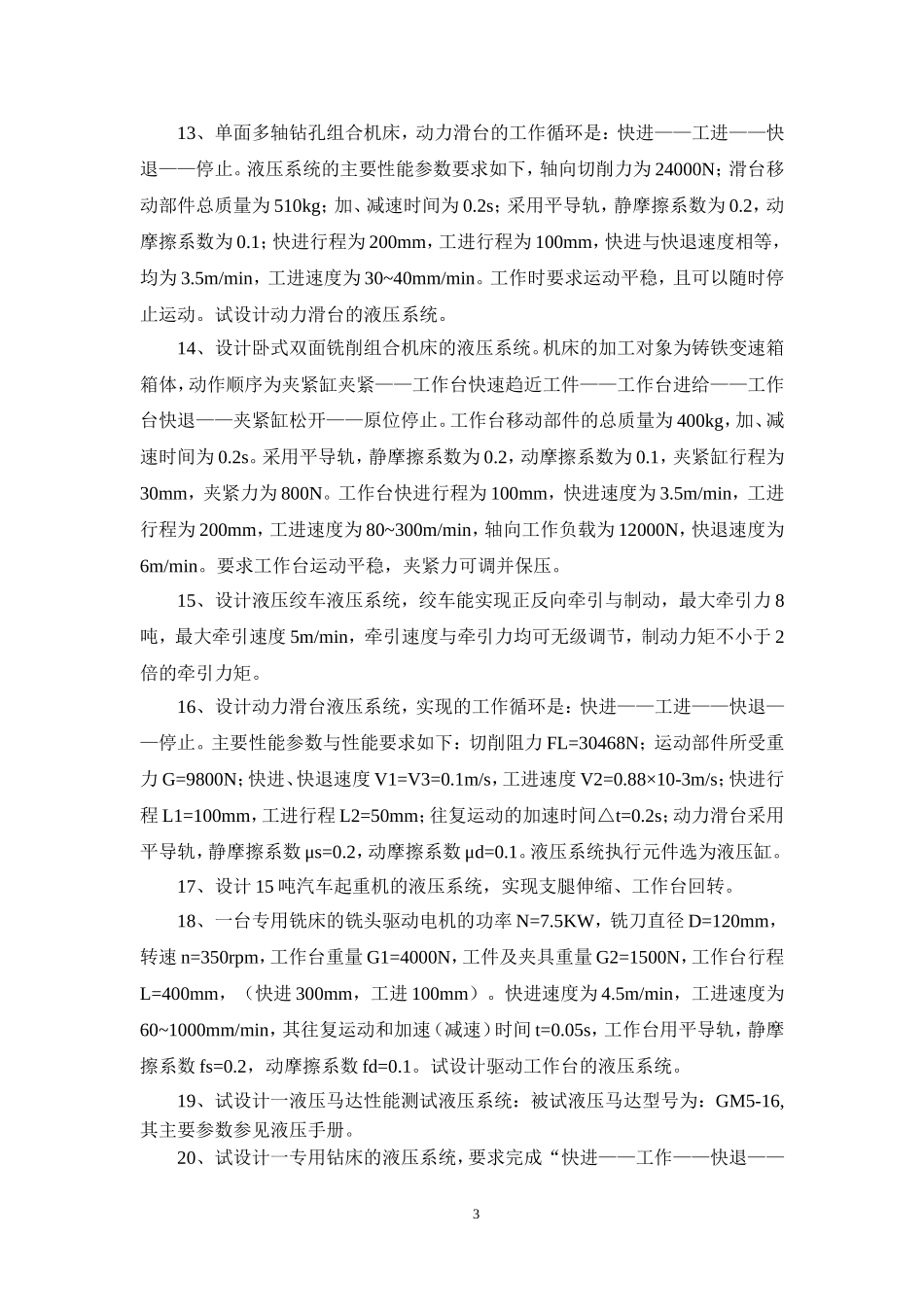

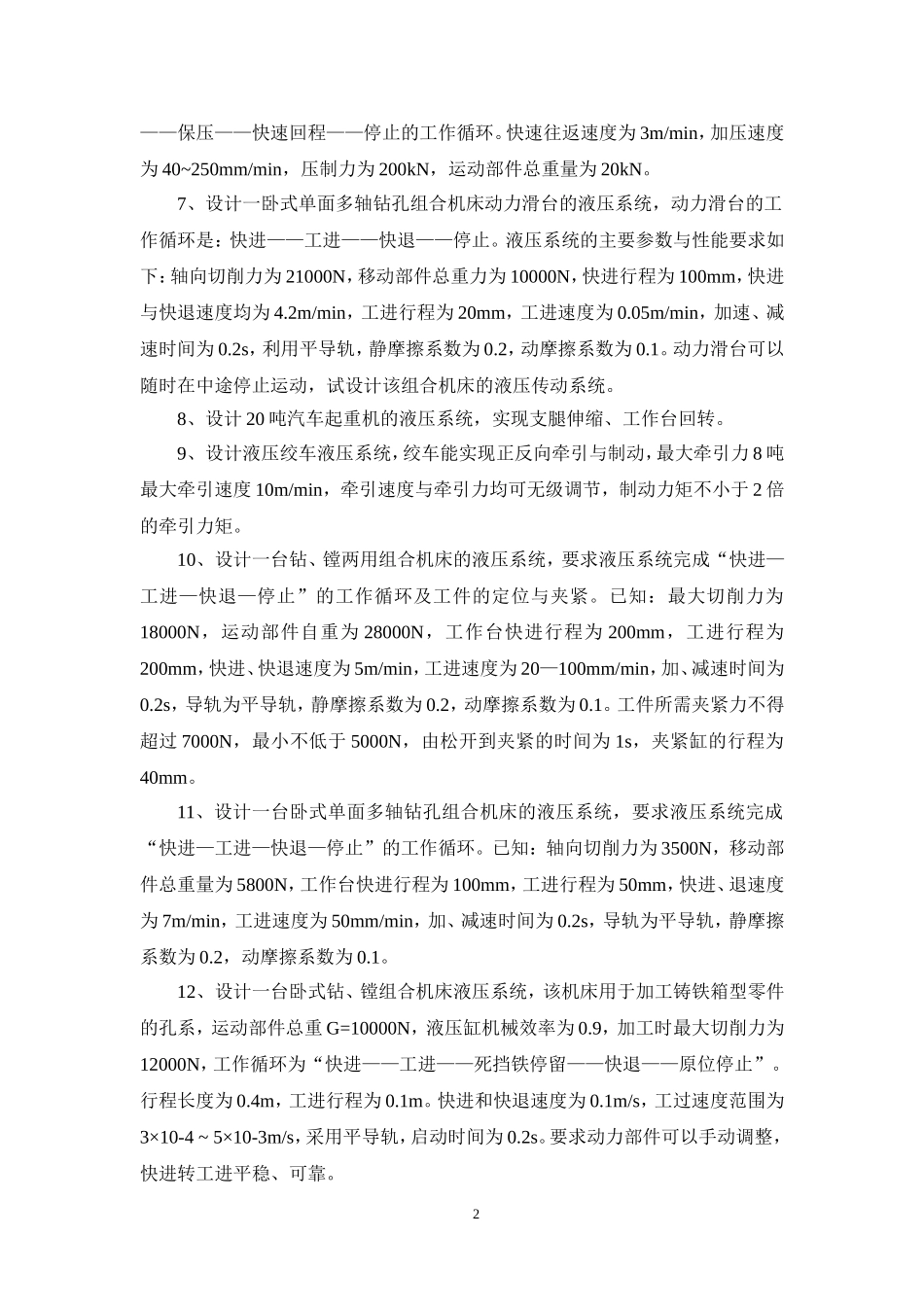

液压传动课程一、设计参考：1.杨培元，朱福元主编《液压系统设计简明手册》，机械工业出版社2.马永辉，徐宝富，刘绍华《工程机械液压系统设计计算》，机械工业出版社3.雷天觉，《新编液压工程手册》，北京理工大学出版社二、设计题目（各班按点名册顺序确定）1、设计一台专用铣床的液压系统，工作台要求完成快进——工作进给——快退——停止的自动工作循环。铣床工作台重量4000N，工件夹具重量为1500N，铣削阻力最大为9000N，工作台快进、快退速度为4.5m/min，工作进给速度为0.06~1m/min，往复运动加、减速时间为0.05s。工作采用平导轨，静、动摩擦分别为fs=0.2，fd=0.1,工作台快进行程为0.3m，工进行程为0.1m。2、设计一台校正压装液压机的液压系统。要求工作循环是快速下行——慢速加压——快速返回——停止。压装工作速度不超过5mm/s，快速下行速度应为工作速度的9倍，工件压力不小于10KN，其惯性负载为950N，摩擦阻力为920，液压缸机械效率为0.9，要求缸行程不小于400mm。3、设计液压绞车液压系统，绞车能实现正反向牵引与制动，最大牵引力14吨，最大牵引速度10m/min，牵引速度与牵引力均可无级调节，制动力矩不小于2倍的牵引力矩。4、设计一台卧式单面多轴钻孔组合机床液压系统，要求完成工件的定位与夹紧，所需夹紧力不得超过6000N。该系统工作循环为：快进——工进——快退——停止。机床快进快退速度约为6m/min，工进速度可在30~120mm/min范围内无级调速，快进行程为200mm，工进行程为50mm，最大切削力为25kN，运动部件总重量为15kN，加速（减速）时间为0.1s，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。5、试设计一液压泵性能测试液压系统：被试液压泵型号为：CB-X，其主要参数参见液压手册。6、设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压1——保压——快速回程——停止的工作循环。快速往返速度为3m/min，加压速度为40~250mm/min，压制力为200kN，运动部件总重量为20kN。7、设计一卧式单面多轴钻孔组合机床动力滑台的液压系统，动力滑台的工作循环是：快进——工进——快退——停止。液压系统的主要参数与性能要求如下：轴向切削力为21000N，移动部件总重力为10000N，快进行程为100mm，快进与快退速度均为4.2m/min，工进行程为20mm，工进速度为0.05m/min，加速、减速时间为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。动力滑台可以随时在中途停止运动，试设计该组合机床的液压传动系统。8、设计20吨汽车起重机的液压系统，实现支腿伸缩、工作台回转。9、设计液压绞车液压系统，绞车能实现正反向牵引与制动，最大牵引力8吨最大牵引速度10m/min，牵引速度与牵引力均可无级调节，制动力矩不小于2倍的牵引力矩。10、设计一台钻、镗两用组合机床的液压系统，要求液压系统完成“快进—工进—快退—停止”的工作循环及工件的定位与夹紧。已知：最大切削力为18000N，运动部件自重为28000N，工作台快进行程为200mm，工进行程为200mm，快进、快退速度为5m/min，工进速度为20—100mm/min，加、减速时间为0.2s，导轨为平导轨，静摩擦系数为0.2，动摩擦系数为0.1。工件所需夹紧力不得超过7000N，最小不低于5000N，由松开到夹紧的时间为1s，夹紧缸的行程为40mm。11、设计一台卧式单面多轴钻孔组合机床的液压系统，要求液压系统完成“快进—工进—快退—停止”的工作循环。已知：轴向切削力为3500N，移动部件总重量为5800N，工作台快进行程为100mm，工进行程为50mm，快进、退速度为7m/min，工进速度为50mm/min，加、减速时间为0.2s，导轨为平导轨，静摩擦系数为0.2，动摩擦系数为0.1。12、设计一台卧式钻、镗组合机床液压系统，该机床用于加工铸铁箱型零件的孔系，运动部件总重G=10000N，液压缸机械效率为0.9，加工时最大切削力为12000N，工作循环为“快进——工进——死挡铁停留——快退——原位停止”。行程长度为0.4m，工进行程为0.1m。快进和快退速度为0.1m/s，工过速度范围为3×10-4~5×10-3m/s，采用平导轨，启动时间为0.2s。要求动力部件可以手动调整，快进转工进平稳、可靠。213、单面多轴钻孔组合机床，动力滑台的工作循环是：快进——...
