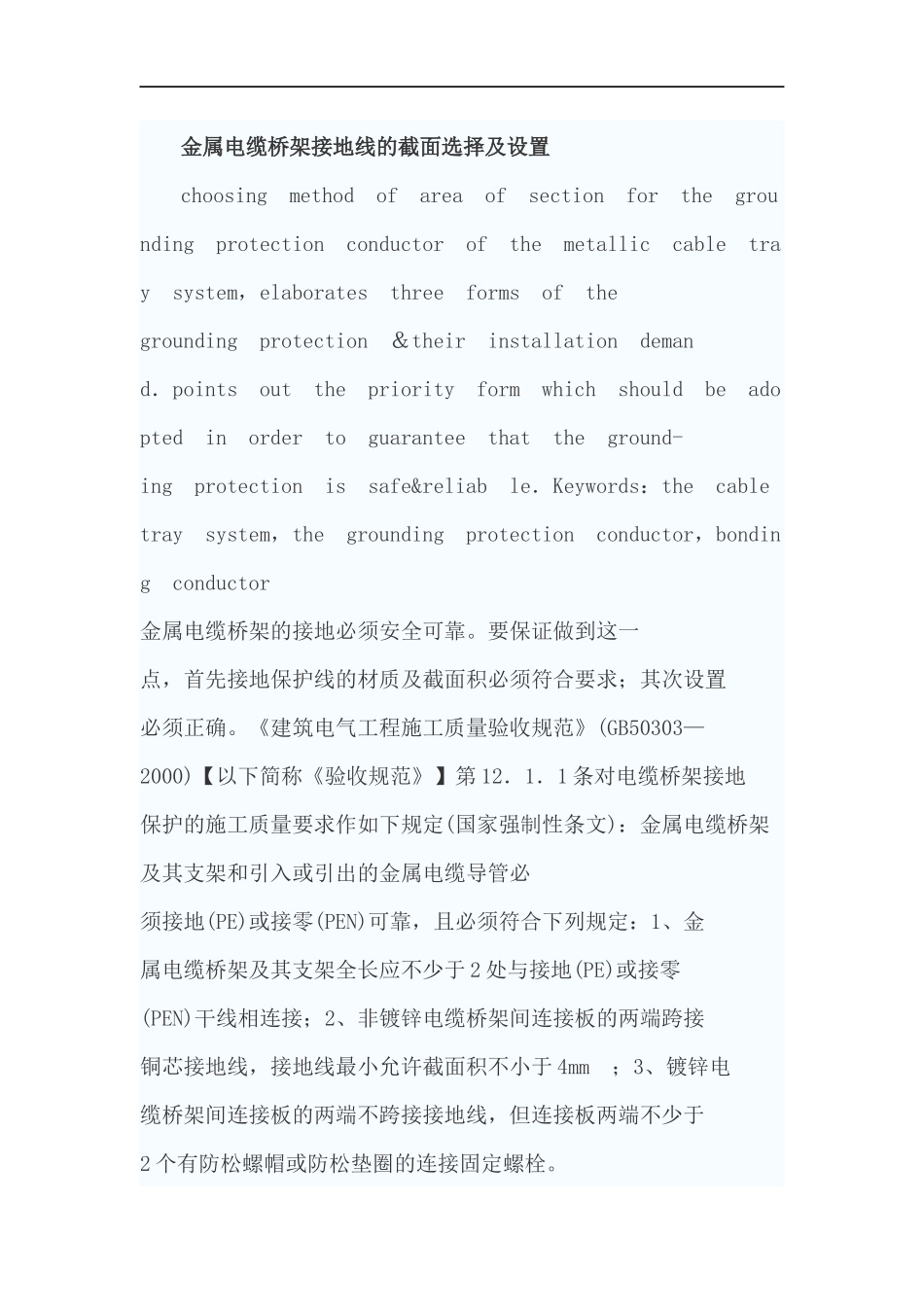

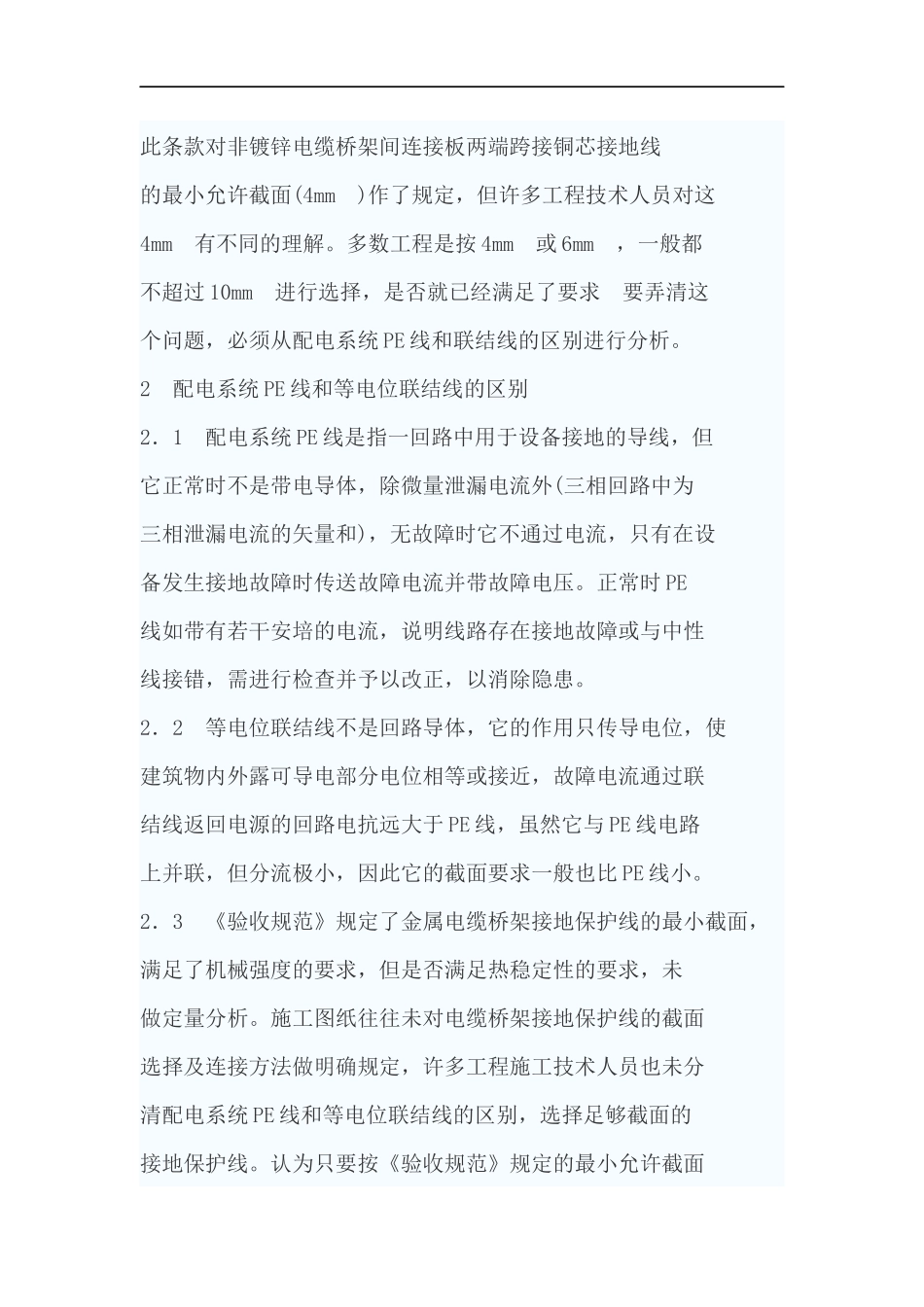

金属电缆桥架接地线的截面选择及设置choosingmethodofareaofsectionforthegroundingprotectionconductorofthemetalliccabletraysystem，elaboratesthreeformsofthegroundingprotection＆theirinstallationdemand．pointsoutthepriorityformwhichshouldbeadoptedinordertoguaranteethattheground-ingprotectionissafe&reliable．Keywords：thecabletraysystem，thegroundingprotectionconductor，bondingconductor金属电缆桥架的接地必须安全可靠。要保证做到这一点，首先接地保护线的材质及截面积必须符合要求；其次设置必须正确。《建筑电气工程施工质量验收规范》(GB50303—2000)【以下简称《验收规范》】第12．1．1条对电缆桥架接地保护的施工质量要求作如下规定(国家强制性条文)：金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。此条款对非镀锌电缆桥架间连接板两端跨接铜芯接地线的最小允许截面(4mm)作了规定，但许多工程技术人员对这4mm有不同的理解。多数工程是按4mm或6mm，一般都不超过10mm进行选择，是否就已经满足了要求要弄清这个问题，必须从配电系统PE线和联结线的区别进行分析。2配电系统PE线和等电位联结线的区别2．1配电系统PE线是指一回路中用于设备接地的导线，但它正常时不是带电导体，除微量泄漏电流外(三相回路中为三相泄漏电流的矢量和)，无故障时它不通过电流，只有在设备发生接地故障时传送故障电流并带故障电压。正常时PE线如带有若干安培的电流，说明线路存在接地故障或与中性线接错，需进行检查并予以改正，以消除隐患。2．2等电位联结线不是回路导体，它的作用只传导电位，使建筑物内外露可导电部分电位相等或接近，故障电流通过联结线返回电源的回路电抗远大于PE线，虽然它与PE线电路上并联，但分流极小，因此它的截面要求一般也比PE线小。2．3《验收规范》规定了金属电缆桥架接地保护线的最小截面，满足了机械强度的要求，但是否满足热稳定性的要求，未做定量分析。施工图纸往往未对电缆桥架接地保护线的截面选择及连接方法做明确规定，许多工程施工技术人员也未分清配电系统PE线和等电位联结线的区别，选择足够截面的接地保护线。认为只要按《验收规范》规定的最小允许截面(4mm)选择，即可符合要求，从而导致电缆桥架的PE线截面偏小，存在电气安全隐患。因此为确保金属电缆桥架接地安全可靠，建议按以下方法选择金属电缆桥架接地线截面。4金属电缆桥架接地保护线截面的确定4．1按机械强度的要求：IEC标准对接地保护线的选择规定了应有足够的机械强度，当PE线是不与相线在同一电缆中的芯线或是不与相线在同一外保护物(例如钢管、线槽、桥架等)内的绝缘线时，其截面必须不小于：有机械保护的为2．5mm，没有机械保护的为4mm。《验收规范》中规定电缆桥架接地保护线的最小截面为，可理解为其接地线没有机械保护，所以定为4mm。4．2若电缆桥架垂直敷设在电气竖井内，竖井内设有一条垂直的铜排(或镀锌扁钢)作为PE干线，此时各段电缆桥架仅需作等电位联结，因为此时用于电气安全的联结线只传导电位，不传送电流或只传导少部分的电流，所以电缆桥架接地(总第lOO期)2006年第4期侯星萍金属电缆桥架接地线的截面选择及设置l23保护线截面可按4．1要求进行选择。4．3若金属电缆桥架内敷设的电缆为四芯电缆，且未设置专用接地铜排或扁钢，则系统应设置PE干线，PE干线的截面应按热稳定性要求进行选择，即按表4—1进行选择，并应满足机械强度的要求，金属电缆桥架与PE干线间用等电位联结线相连。表4—1按热稳定性要求的PE线的最小截面相导线的截面积SPE(mm)相应保护导体的最小截面SPE(mm)168o0，4表4—1中PE线的材质应与相线材质相同，若不同时，所选截面对应的电阻值必须不大于表中相应材质截面对应的电...
