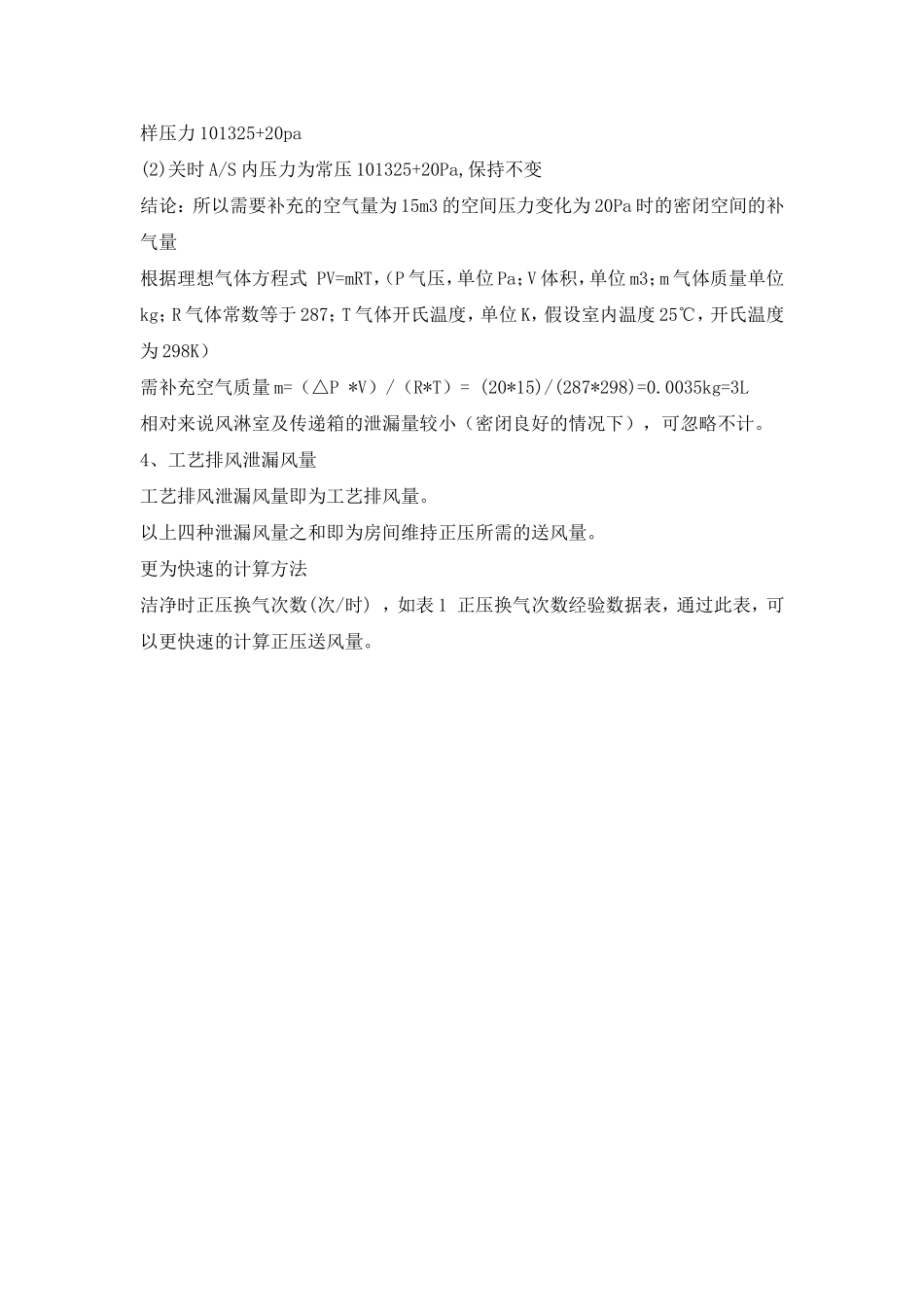

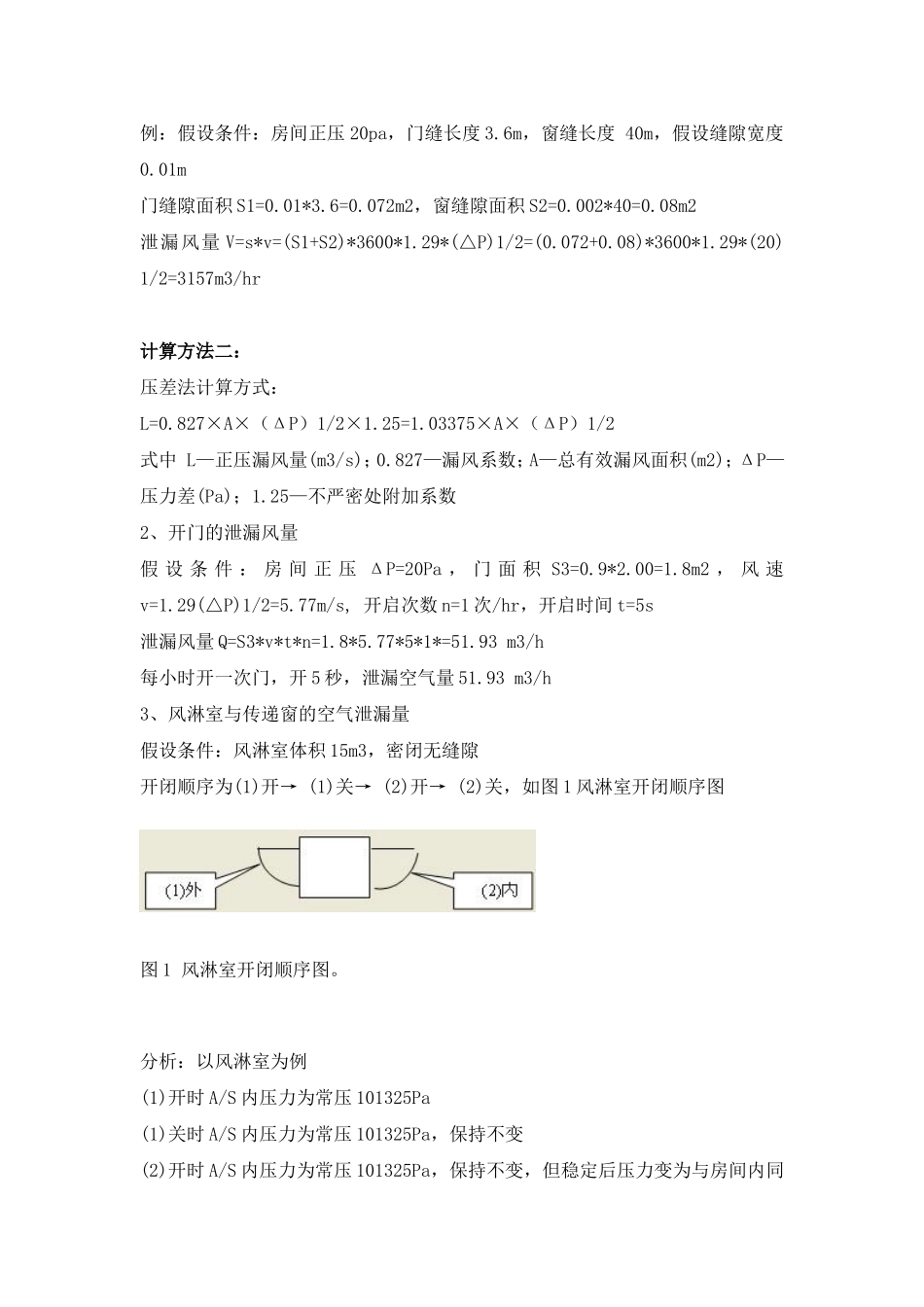

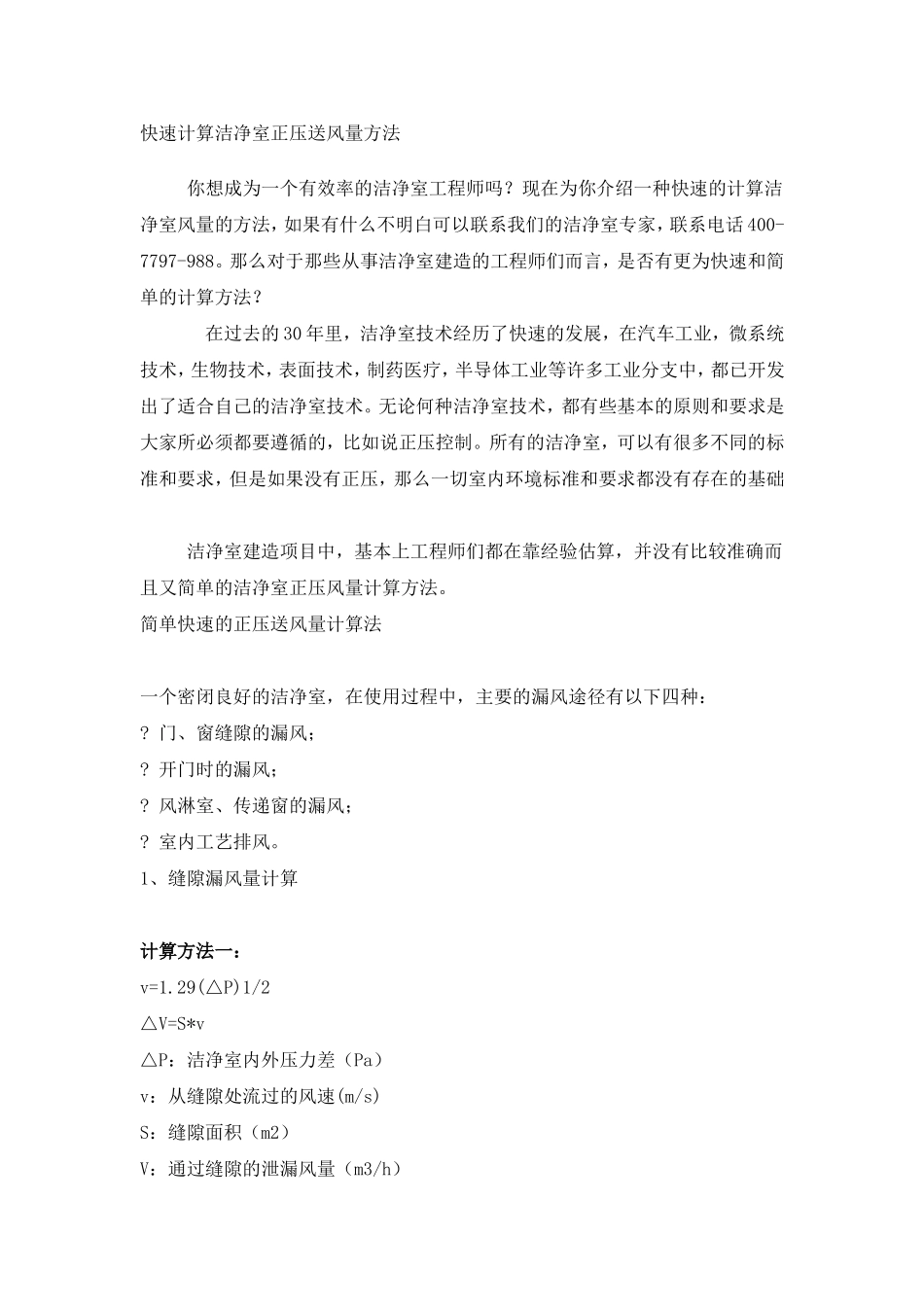

快速计算洁净室正压送风量方法你想成为一个有效率的洁净室工程师吗？现在为你介绍一种快速的计算洁净室风量的方法，如果有什么不明白可以联系我们的洁净室专家，联系电话400-7797-988。那么对于那些从事洁净室建造的工程师们而言，是否有更为快速和简单的计算方法？在过去的30年里，洁净室技术经历了快速的发展，在汽车工业，微系统技术，生物技术，表面技术，制药医疗，半导体工业等许多工业分支中，都已开发出了适合自己的洁净室技术。无论何种洁净室技术，都有些基本的原则和要求是大家所必须都要遵循的，比如说正压控制。所有的洁净室，可以有很多不同的标准和要求，但是如果没有正压，那么一切室内环境标准和要求都没有存在的基础洁净室建造项目中，基本上工程师们都在靠经验估算，并没有比较准确而且又简单的洁净室正压风量计算方法。简单快速的正压送风量计算法一个密闭良好的洁净室，在使用过程中，主要的漏风途径有以下四种：?门、窗缝隙的漏风；?开门时的漏风；?风淋室、传递窗的漏风；?室内工艺排风。1、缝隙漏风量计算计算方法一：v=1.29(△P)1/2△V=S*v△P：洁净室内外压力差（Pa）v：从缝隙处流过的风速(m/s)S：缝隙面积（m2）V：通过缝隙的泄漏风量（m3/h）例：假设条件：房间正压20pa，门缝长度3.6m，窗缝长度40m，假设缝隙宽度0.01m门缝隙面积S1=0.01*3.6=0.072m2，窗缝隙面积S2=0.002*40=0.08m2泄漏风量V=s*v=(S1+S2)*3600*1.29*(△P)1/2=(0.072+0.08)*3600*1.29*(20)1/2=3157m3/hr计算方法二：压差法计算方式：L=0.827×A×（ΔP）1/2×1.25=1.03375×A×（ΔP）1/2式中L—正压漏风量(m3/s)；0.827—漏风系数；A—总有效漏风面积(m2)；ΔP—压力差(Pa)；1.25—不严密处附加系数2、开门的泄漏风量假设条件：房间正压ΔP=20Pa，门面积S3=0.9*2.00=1.8m2，风速v=1.29(△P)1/2=5.77m/s,开启次数n=1次/hr，开启时间t=5s泄漏风量Q=S3*v*t*n=1.8*5.77*5*1*=51.93m3/h每小时开一次门，开5秒，泄漏空气量51.93m3/h3、风淋室与传递窗的空气泄漏量假设条件：风淋室体积15m3，密闭无缝隙开闭顺序为(1)开→(1)关→(2)开→(2)关，如图1风淋室开闭顺序图图1风淋室开闭顺序图。分析：以风淋室为例(1)开时A/S内压力为常压101325Pa(1)关时A/S内压力为常压101325Pa，保持不变(2)开时A/S内压力为常压101325Pa，保持不变，但稳定后压力变为与房间内同样压力101325+20pa(2)关时A/S内压力为常压101325+20Pa,保持不变结论：所以需要补充的空气量为15m3的空间压力变化为20Pa时的密闭空间的补气量根据理想气体方程式PV=mRT，（P气压，单位Pa；V体积，单位m3；m气体质量单位kg；R气体常数等于287；T气体开氏温度，单位K，假设室内温度25℃，开氏温度为298K）需补充空气质量m=（△P*V）/（R*T）=(20*15)/(287*298)=0.0035kg=3L相对来说风淋室及传递箱的泄漏量较小（密闭良好的情况下），可忽略不计。4、工艺排风泄漏风量工艺排风泄漏风量即为工艺排风量。以上四种泄漏风量之和即为房间维持正压所需的送风量。更为快速的计算方法洁净时正压换气次数(次/时)，如表1正压换气次数经验数据表，通过此表，可以更快速的计算正压送风量。表1正压换气次数经验数据表。例，洁净室要求正压为20Pa（表中第四行），洁净室体积为100m3，洁净室是有外窗、密闭性较好的洁净室（表中第二列），那么此洁净室维持正压所需的送风量V=换气次数2.5*100m3=250m3(不包括工艺排风)为什么有时不能达到理想正压？1、新风补充量不足：重新计算新风需求量2、泄漏量过大：找出泄漏原因，寻出解决方案3、排风量太大：主要是工艺排风量超标，重新计算4、空调回风量太大：重新调节风量简单计算法的应用实例—在洁净室建造中为投资方节约能源合理的正压值对洁净室各项指标的达标及降低运行成本是非常重要的。半导体厂工程设备用电约占全厂用电的49％，冷动机用电占工程设备用电的35％，洁净室空气处理机组用电占工程设备用电的23％。洁净室正压设定值越大，空气处理机组送风量越大，冷动机负荷越高，降低电力的耗用，即减少资源的消耗与污染源的制造。所以基于以上分析可知洁净室内的正压设定直接关系到厂区运行成本。以松江九...
