液压与气压传动课程教学大纲VIP免费

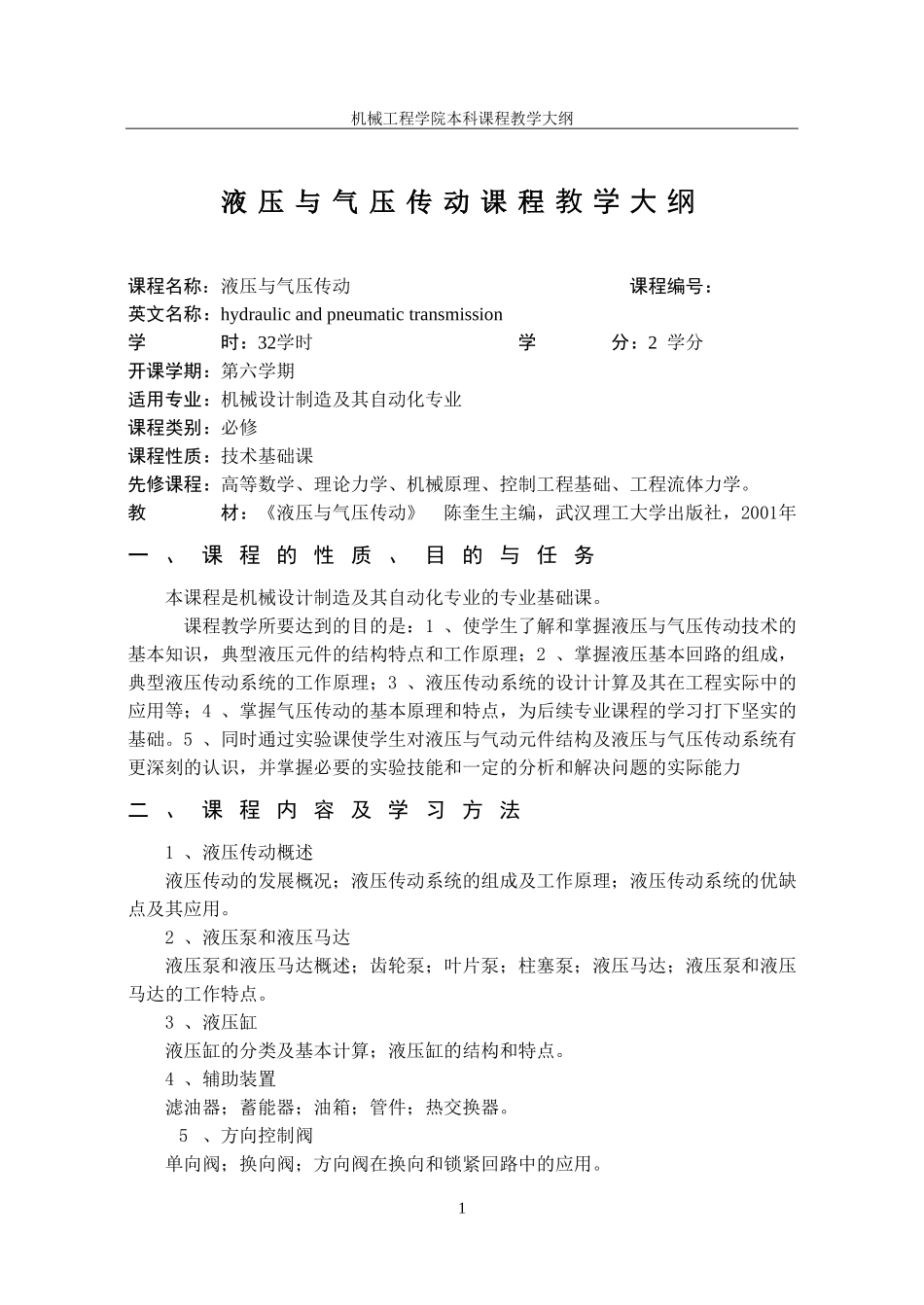

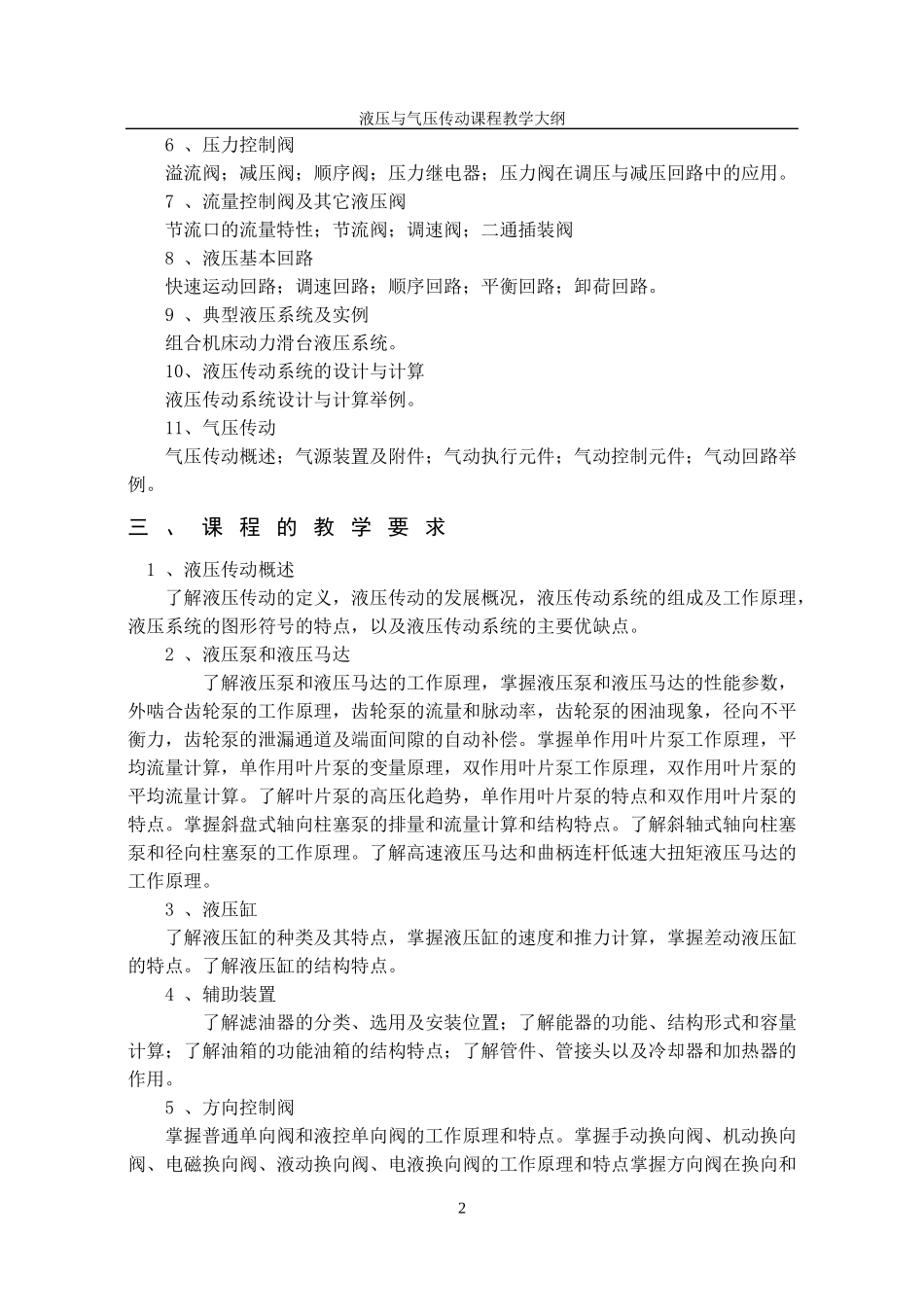

机械工程学院本科课程教学大纲液压与气压传动课程教学大纲课程名称：液压与气压传动课程编号：英文名称：hydraulicandpneumatictransmission学时：32学时学分：2学分开课学期：第六学期适用专业：机械设计制造及其自动化专业课程类别：必修课程性质：技术基础课先修课程：高等数学、理论力学、机械原理、控制工程基础、工程流体力学。教材：《液压与气压传动》陈奎生主编，武汉理工大学出版社，2001年一、课程的性质、目的与任务本课程是机械设计制造及其自动化专业的专业基础课。课程教学所要达到的目的是：1、使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2、掌握液压基本回路的组成，典型液压传动系统的工作原理；3、液压传动系统的设计计算及其在工程实际中的应用等；4、掌握气压传动的基本原理和特点，为后续专业课程的学习打下坚实的基础。5、同时通过实验课使学生对液压与气动元件结构及液压与气压传动系统有更深刻的认识，并掌握必要的实验技能和一定的分析和解决问题的实际能力二、课程内容及学习方法1、液压传动概述液压传动的发展概况；液压传动系统的组成及工作原理；液压传动系统的优缺点及其应用。2、液压泵和液压马达液压泵和液压马达概述；齿轮泵；叶片泵；柱塞泵；液压马达；液压泵和液压马达的工作特点。3、液压缸液压缸的分类及基本计算；液压缸的结构和特点。4、辅助装置滤油器；蓄能器；油箱；管件；热交换器。5、方向控制阀单向阀；换向阀；方向阀在换向和锁紧回路中的应用。1液压与气压传动课程教学大纲6、压力控制阀溢流阀；减压阀；顺序阀；压力继电器；压力阀在调压与减压回路中的应用。7、流量控制阀及其它液压阀节流口的流量特性；节流阀；调速阀；二通插装阀8、液压基本回路快速运动回路；调速回路；顺序回路；平衡回路；卸荷回路。9、典型液压系统及实例组合机床动力滑台液压系统。10、液压传动系统的设计与计算液压传动系统设计与计算举例。11、气压传动气压传动概述；气源装置及附件；气动执行元件；气动控制元件；气动回路举例。三、课程的教学要求1、液压传动概述了解液压传动的定义，液压传动的发展概况，液压传动系统的组成及工作原理，液压系统的图形符号的特点，以及液压传动系统的主要优缺点。2、液压泵和液压马达了解液压泵和液压马达的工作原理，掌握液压泵和液压马达的性能参数，外啮合齿轮泵的工作原理，齿轮泵的流量和脉动率，齿轮泵的困油现象，径向不平衡力，齿轮泵的泄漏通道及端面间隙的自动补偿。掌握单作用叶片泵工作原理，平均流量计算，单作用叶片泵的变量原理，双作用叶片泵工作原理，双作用叶片泵的平均流量计算。了解叶片泵的高压化趋势，单作用叶片泵的特点和双作用叶片泵的特点。掌握斜盘式轴向柱塞泵的排量和流量计算和结构特点。了解斜轴式轴向柱塞泵和径向柱塞泵的工作原理。了解高速液压马达和曲柄连杆低速大扭矩液压马达的工作原理。3、液压缸了解液压缸的种类及其特点，掌握液压缸的速度和推力计算，掌握差动液压缸的特点。了解液压缸的结构特点。4、辅助装置了解滤油器的分类、选用及安装位置；了解能器的功能、结构形式和容量计算；了解油箱的功能油箱的结构特点；了解管件、管接头以及冷却器和加热器的作用。5、方向控制阀掌握普通单向阀和液控单向阀的工作原理和特点。掌握手动换向阀、机动换向阀、电磁换向阀、液动换向阀、电液换向阀的工作原理和特点掌握方向阀在换向和2机械工程学院本科课程教学大纲锁紧回路中的应用和液压阀的连接方式。6、压力控制阀掌握直动式溢流阀、先导式溢流阀、电磁溢流阀、减压阀、顺序阀、压力继电器的工作原理及压力阀在调压与减压回路中的应用。7、流量控制阀及其他液压阀了解节流口的流量特性及影响流量稳定性的因素。掌握节流阀、单向节流阀、调速阀、插装阀的工作原理及其在回路中的应用。8、液压基本回路掌握液压缸差动连接的快速运动回路、双泵供油的快速运动回路、进油节流调速回路、节回油流调速回路、旁油路节流调速回路的特点及其相应的计算。掌握容积调速回路、同步回路、顺序回路、平衡回路、卸荷回路的工作原理及其特点。9...
