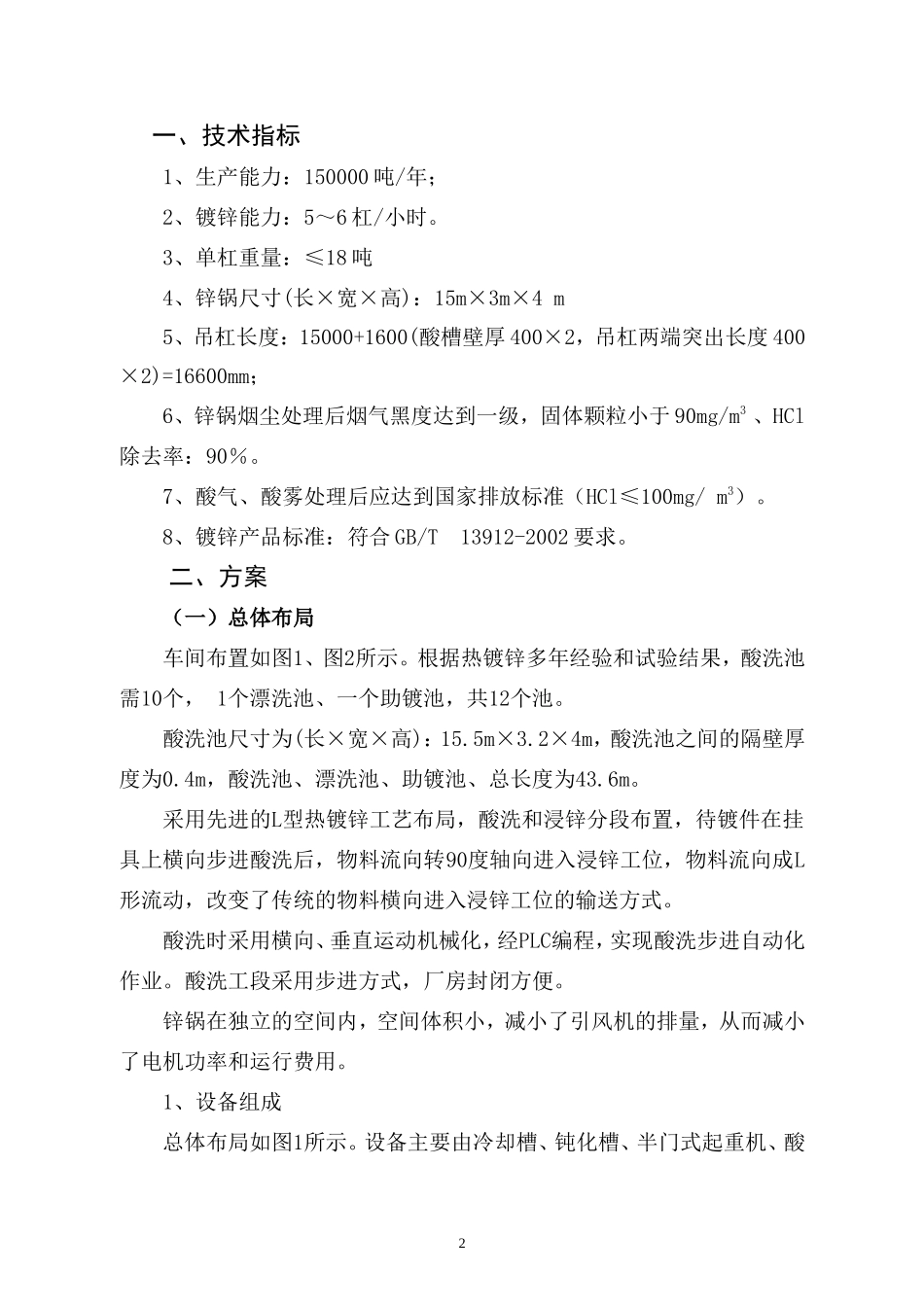

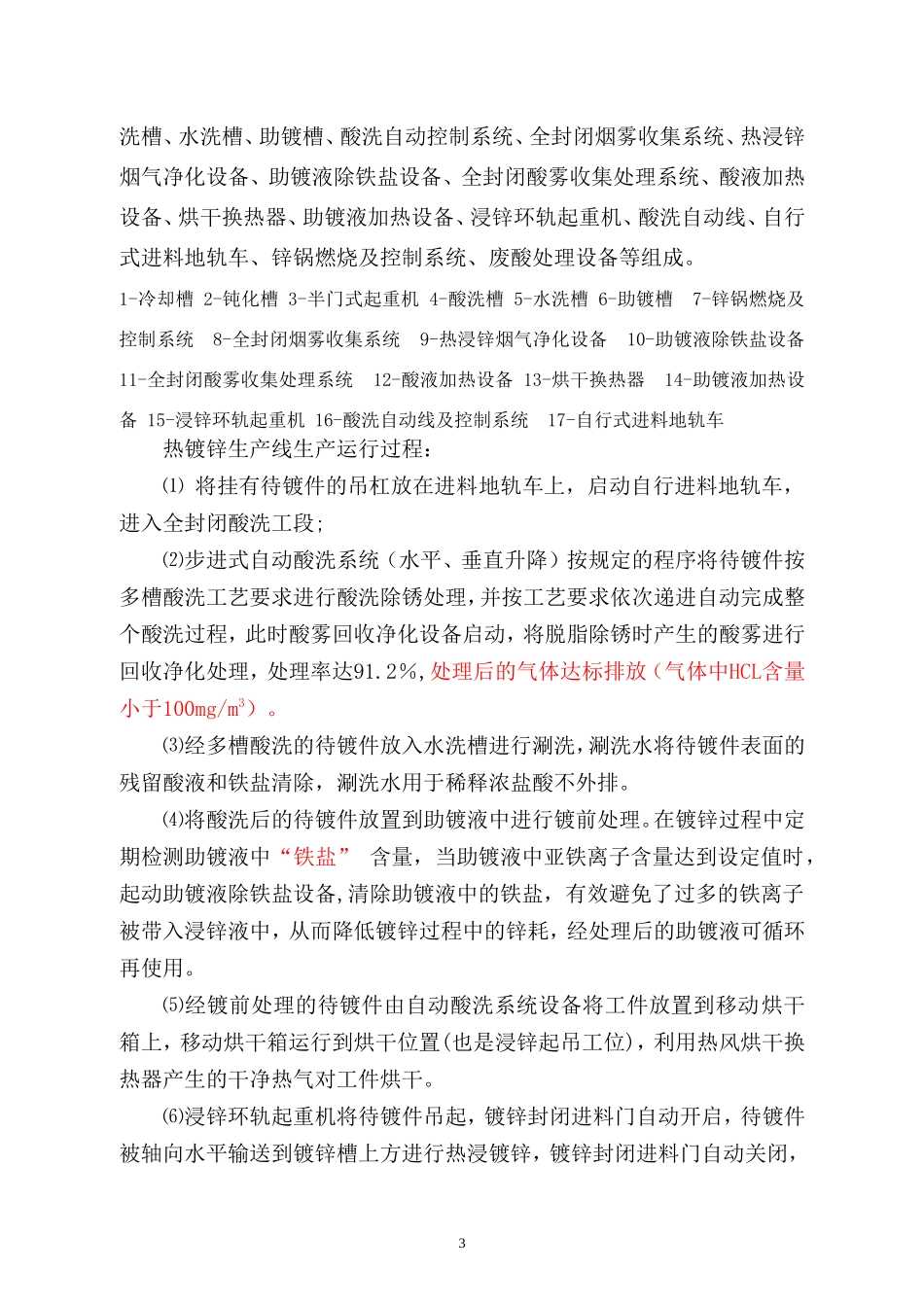

热镀锌生产线方案设计一、技术指标1、生产能力：150000吨/年；2、镀锌能力：5～6杠/小时。3、单杠重量：≤18吨4、锌锅尺寸(长×宽×高)：15m×3m×4m5、吊杠长度：15000+1600(酸槽壁厚400×2，吊杠两端突出长度400×2)=16600mm；6、锌锅烟尘处理后烟气黑度达到一级，固体颗粒小于90mg/m3、HCl除去率：90％。7、酸气、酸雾处理后应达到国家排放标准（HCl≤100mg/m3）。8、镀锌产品标准：符合GB/T13912-2002要求。二、方案（一）总体布局车间布置如图1、图2所示。根据热镀锌多年经验和试验结果，酸洗池需10个，1个漂洗池、一个助镀池，共12个池。酸洗池尺寸为(长×宽×高)：15.5m×3.2×4m，酸洗池之间的隔壁厚度为0.4m，酸洗池、漂洗池、助镀池、总长度为43.6m。采用先进的L型热镀锌工艺布局，酸洗和浸锌分段布置，待镀件在挂具上横向步进酸洗后，物料流向转90度轴向进入浸锌工位，物料流向成L形流动，改变了传统的物料横向进入浸锌工位的输送方式。酸洗时采用横向、垂直运动机械化，经PLC编程，实现酸洗步进自动化作业。酸洗工段采用步进方式，厂房封闭方便。锌锅在独立的空间内，空间体积小，减小了引风机的排量，从而减小了电机功率和运行费用。1、设备组成总体布局如图1所示。设备主要由冷却槽、钝化槽、半门式起重机、酸2洗槽、水洗槽、助镀槽、酸洗自动控制系统、全封闭烟雾收集系统、热浸锌烟气净化设备、助镀液除铁盐设备、全封闭酸雾收集处理系统、酸液加热设备、烘干换热器、助镀液加热设备、浸锌环轨起重机、酸洗自动线、自行式进料地轨车、锌锅燃烧及控制系统、废酸处理设备等组成。1-冷却槽2-钝化槽3-半门式起重机4-酸洗槽5-水洗槽6-助镀槽7-锌锅燃烧及控制系统8-全封闭烟雾收集系统9-热浸锌烟气净化设备10-助镀液除铁盐设备11-全封闭酸雾收集处理系统12-酸液加热设备13-烘干换热器14-助镀液加热设备15-浸锌环轨起重机16-酸洗自动线及控制系统17-自行式进料地轨车热镀锌生产线生产运行过程：⑴将挂有待镀件的吊杠放在进料地轨车上，启动自行进料地轨车，进入全封闭酸洗工段;⑵步进式自动酸洗系统（水平、垂直升降）按规定的程序将待镀件按多槽酸洗工艺要求进行酸洗除锈处理，并按工艺要求依次递进自动完成整个酸洗过程，此时酸雾回收净化设备启动，将脱脂除锈时产生的酸雾进行回收净化处理，处理率达91.2％,处理后的气体达标排放（气体中HCL含量小于100mg/m3）。⑶经多槽酸洗的待镀件放入水洗槽进行涮洗，涮洗水将待镀件表面的残留酸液和铁盐清除，涮洗水用于稀释浓盐酸不外排。⑷将酸洗后的待镀件放置到助镀液中进行镀前处理。在镀锌过程中定期检测助镀液中“铁盐”含量，当助镀液中亚铁离子含量达到设定值时，起动助镀液除铁盐设备,清除助镀液中的铁盐，有效避免了过多的铁离子被带入浸锌液中，从而降低镀锌过程中的锌耗，经处理后的助镀液可循环再使用。⑸经镀前处理的待镀件由自动酸洗系统设备将工件放置到移动烘干箱上，移动烘干箱运行到烘干位置(也是浸锌起吊工位)，利用热风烘干换热器产生的干净热气对工件烘干。⑹浸锌环轨起重机将待镀件吊起，镀锌封闭进料门自动开启，待镀件被轴向水平输送到镀锌槽上方进行热浸镀锌，镀锌封闭进料门自动关闭，3此时烟尘处理系统启动，镀锌过程中产生的大量烟尘通过全封闭锌锅除烟尘系统收集后进入镀锌烟气净化设备进行处理，经水浴处理后经旋流塔排入大气，废气中的固体颗粒小于90mg/m3,烟气黑度达到一级。⑺镀锌完毕后镀锌封闭间出料门自动开启，环轨起重机将镀件水平输送到水冷工位，镀锌封闭间出料门自动关闭，镀锌件被放入冷却平移轨道车中，在冷却水中降温后由半门式起重机吊至钝化工位钝化处理，钝化处理后由半门式起重机吊至修料区，从而完成整个热浸锌工艺过程。（三）各设备结构及性能1、进料地轨车⑴组成设备如图3所示，主要由框架、车轮、电机、减速器等组成。图3自行式进料地轨车⑵性能：a)额定荷载:20T；b)整备质量：≤4500kg；c)外型尺寸(长×宽×高)：15.8m×3.8m×0.6md)功率8KW。2、全封闭步进式自动酸洗系统①结构、组成、原理及特点全封闭步进式自动酸洗系统结构如图4所示，主要由控制系统、自动行车、行...
