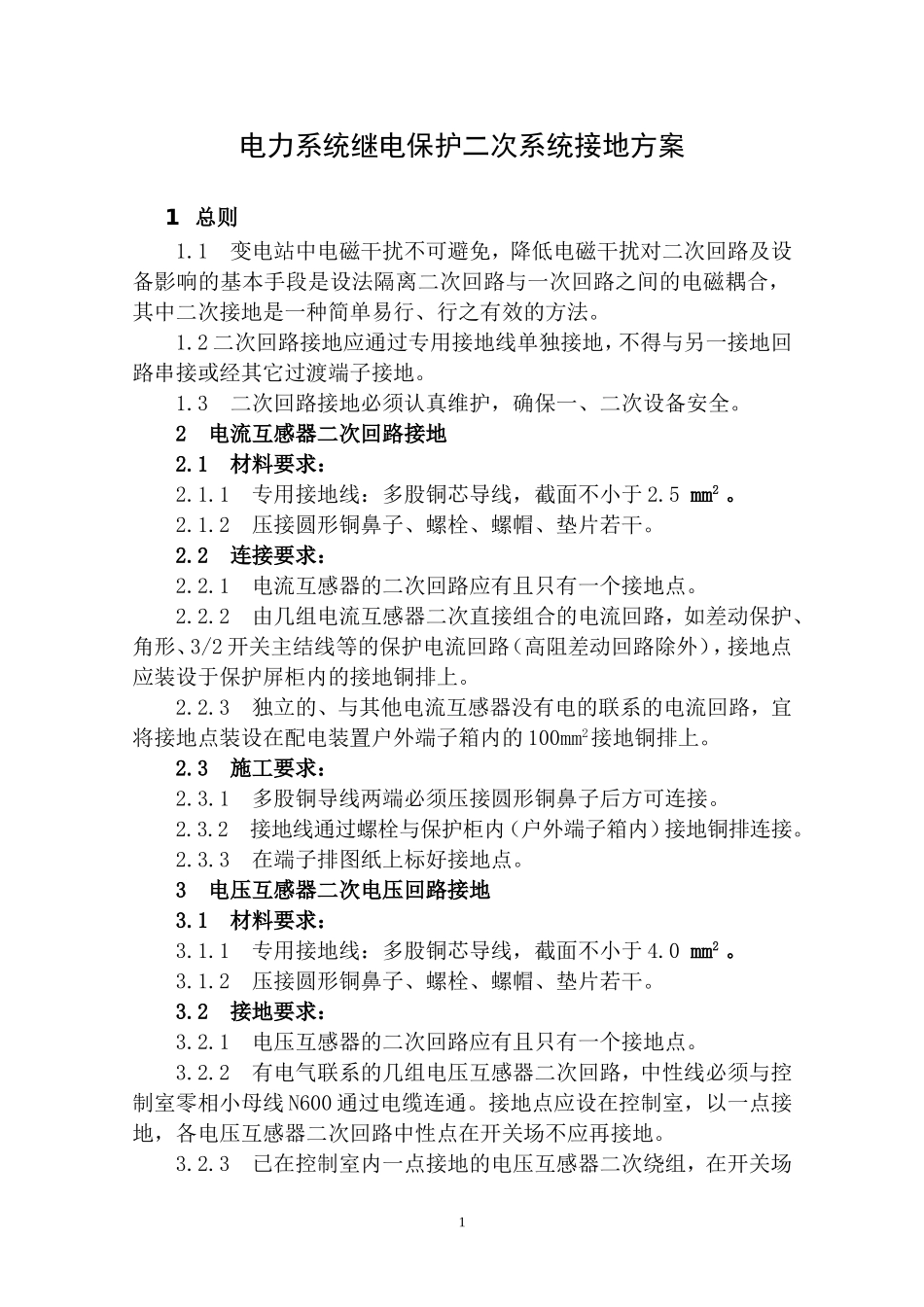

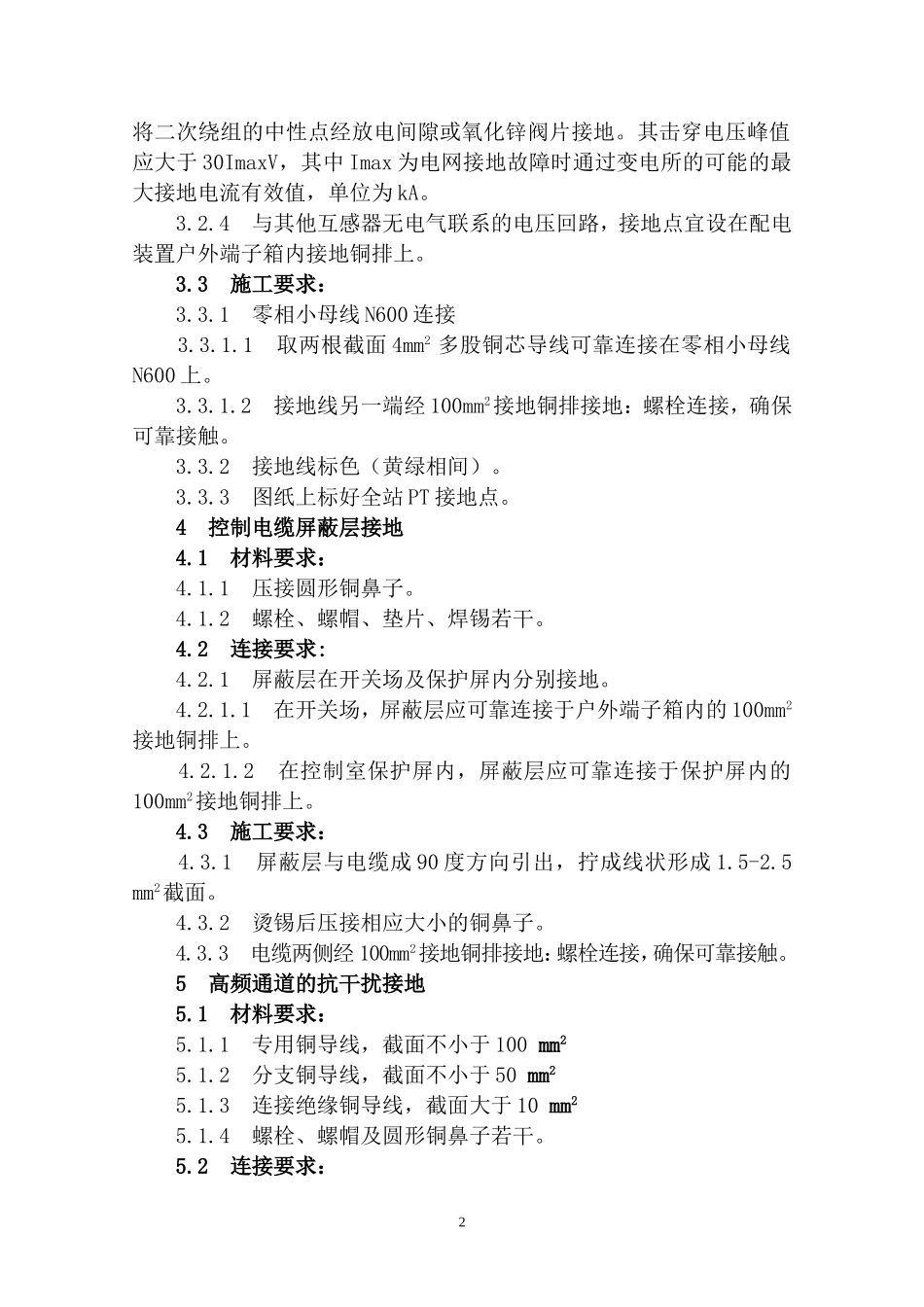

电力系统继电保护二次系统接地方案1总则1.1变电站中电磁干扰不可避免，降低电磁干扰对二次回路及设备影响的基本手段是设法隔离二次回路与一次回路之间的电磁耦合，其中二次接地是一种简单易行、行之有效的方法。1.2二次回路接地应通过专用接地线单独接地，不得与另一接地回路串接或经其它过渡端子接地。1.3二次回路接地必须认真维护，确保一、二次设备安全。2电流互感器二次回路接地2.1材料要求：2.1.1专用接地线：多股铜芯导线，截面不小于2.5mm2。2.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。2.2连接要求：2.2.1电流互感器的二次回路应有且只有一个接地点。2.2.2由几组电流互感器二次直接组合的电流回路，如差动保护、角形、3/2开关主结线等的保护电流回路（高阻差动回路除外），接地点应装设于保护屏柜内的接地铜排上。2.2.3独立的、与其他电流互感器没有电的联系的电流回路，宜将接地点装设在配电装置户外端子箱内的100mm2接地铜排上。2.3施工要求：2.3.1多股铜导线两端必须压接圆形铜鼻子后方可连接。2.3.2接地线通过螺栓与保护柜内（户外端子箱内）接地铜排连接。2.3.3在端子排图纸上标好接地点。3电压互感器二次电压回路接地3.1材料要求：3.1.1专用接地线：多股铜芯导线，截面不小于4.0mm2。3.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。3.2接地要求：3.2.1电压互感器的二次回路应有且只有一个接地点。3.2.2有电气联系的几组电压互感器二次回路，中性线必须与控制室零相小母线N600通过电缆连通。接地点应设在控制室，以一点接地，各电压互感器二次回路中性点在开关场不应再接地。3.2.3已在控制室内一点接地的电压互感器二次绕组，在开关场1将二次绕组的中性点经放电间隙或氧化锌阀片接地。其击穿电压峰值应大于30ImaxV，其中Imax为电网接地故障时通过变电所的可能的最大接地电流有效值，单位为kA。3.2.4与其他互感器无电气联系的电压回路，接地点宜设在配电装置户外端子箱内接地铜排上。3.3施工要求：3.3.1零相小母线N600连接3.3.1.1取两根截面4mm2多股铜芯导线可靠连接在零相小母线N600上。3.3.1.2接地线另一端经100mm2接地铜排接地：螺栓连接，确保可靠接触。3.3.2接地线标色（黄绿相间）。3.3.3图纸上标好全站PT接地点。4控制电缆屏蔽层接地4.1材料要求：4.1.1压接圆形铜鼻子。4.1.2螺栓、螺帽、垫片、焊锡若干。4.2连接要求:4.2.1屏蔽层在开关场及保护屏内分别接地。4.2.1.1在开关场，屏蔽层应可靠连接于户外端子箱内的100mm2接地铜排上。4.2.1.2在控制室保护屏内，屏蔽层应可靠连接于保护屏内的100mm2接地铜排上。4.3施工要求：4.3.1屏蔽层与电缆成90度方向引出，拧成线状形成1.5-2.5mm2截面。4.3.2烫锡后压接相应大小的铜鼻子。4.3.3电缆两侧经100mm2接地铜排接地：螺栓连接，确保可靠接触。5高频通道的抗干扰接地5.1材料要求：5.1.1专用铜导线，截面不小于100mm25.1.2分支铜导线，截面不小于50mm25.1.3连接绝缘铜导线，截面大于10mm25.1.4螺栓、螺帽及圆形铜鼻子若干。5.2连接要求：25.2.1紧靠高频同轴电缆敷设一根截面不小于100mm2的铜导线，导线两端分别接地。5.2.2断开结合滤波器的一、二次线圈间接地线连接，使一、二次接地系统分开并远离。5.2.3高频同轴电缆屏蔽层两端应分别接地。5.3施工要求：5.3.1100mm2的铜导线的敷设：5.3.1.1在主电缆沟敷设一根截面不小于100mm2专用铜导线。5.3.1.2铜导线放置在电缆沟的电缆架顶部与高频同轴电缆并行。5.3.1.3在控制室电缆层处,铜导线与100mm2保护屏接地铜排焊接相连。5.3.1.4在开关场侧使用截面不小于50mm2分支铜导线，50mm2分支铜导线分别延伸至各条线路保护用结合滤波器的高频电缆引出端口，距耦合电容器接地点约3-5m处焊接于地网上。5.3.2分支铜导线与主铜导线用焊接连通。5.3.3结合滤波器的外壳和高频同轴电缆外罩铁管应与耦合电容器的底座焊接在一起。5.4高频同轴电缆屏蔽层的接地：5.4.1在结合滤波器二次端子上，用截面大于10mm2铜导线连通引下，焊接在上述分支铜导线末端上。高频同轴电缆屏蔽层与之相连，以实现开关场外屏蔽层接地。5.4.2控制室内,收发讯机接地端子通过2.5mm2多股铜导线与100mm2接地铜排连接。...
