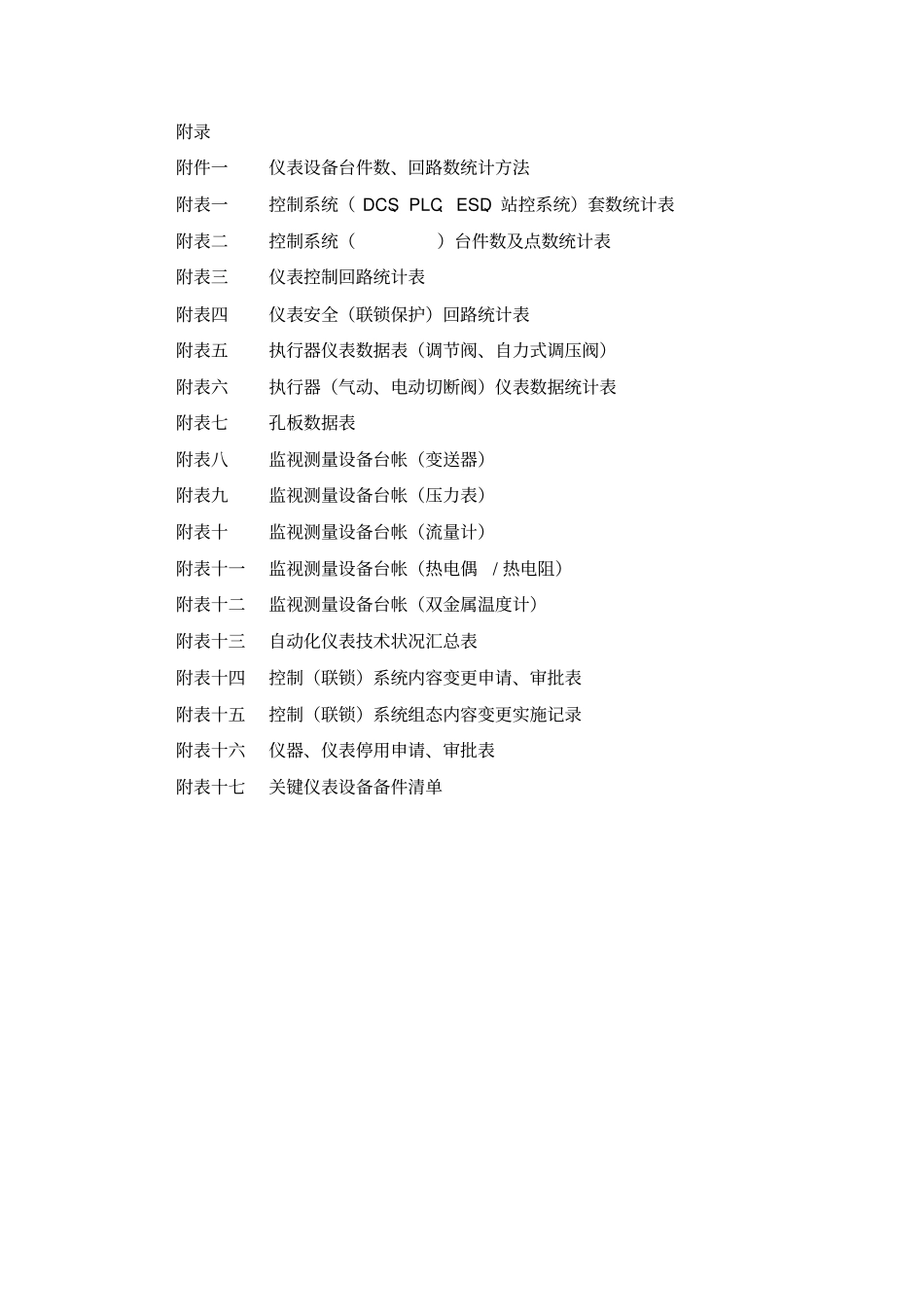

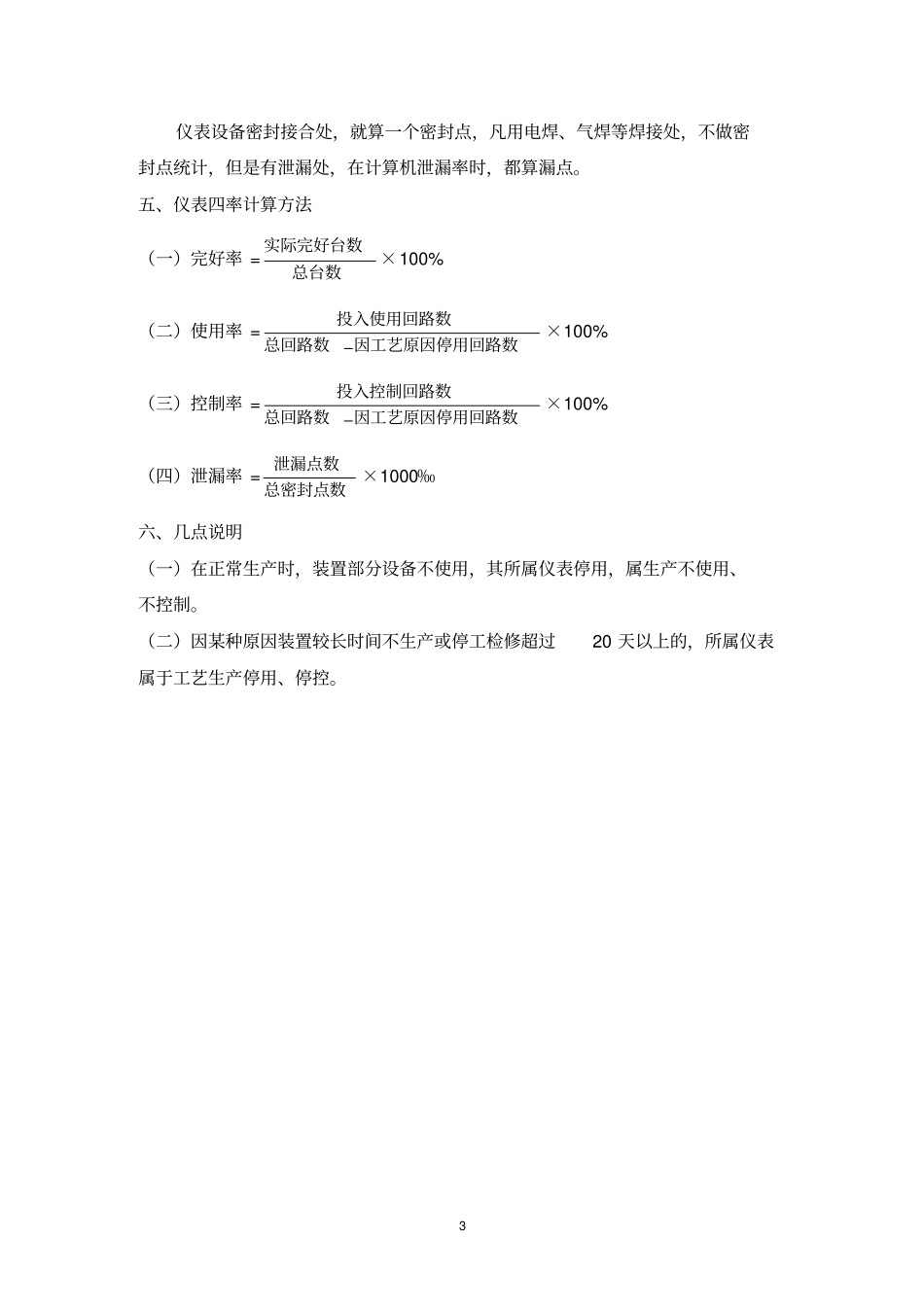

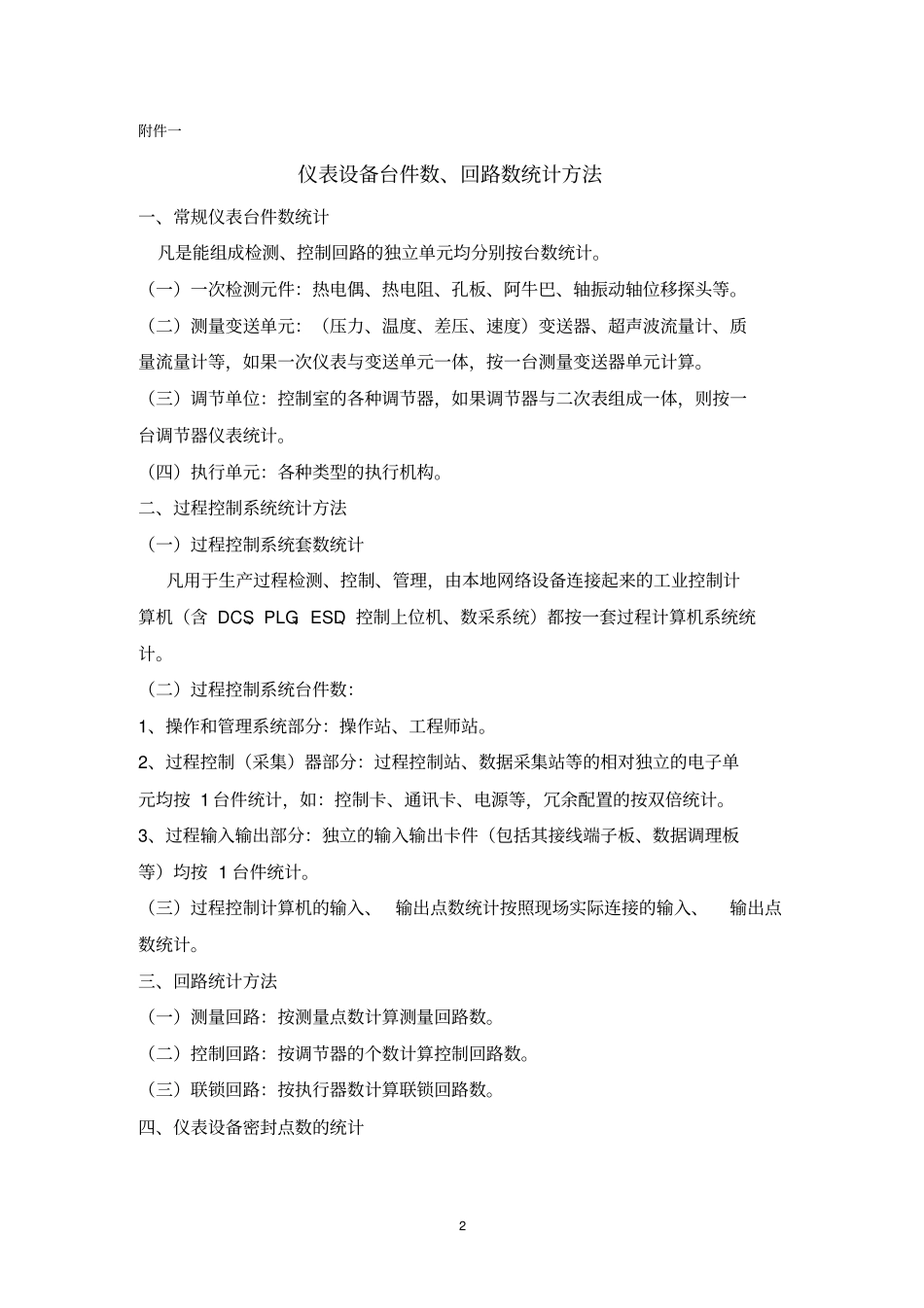

附录附件一仪表设备台件数、回路数统计方法附表一控制系统（DCS、PLC、ESD、站控系统）套数统计表附表二控制系统（）台件数及点数统计表附表三仪表控制回路统计表附表四仪表安全（联锁保护）回路统计表附表五执行器仪表数据表（调节阀、自力式调压阀）附表六执行器（气动、电动切断阀）仪表数据统计表附表七孔板数据表附表八监视测量设备台帐（变送器）附表九监视测量设备台帐（压力表）附表十监视测量设备台帐（流量计）附表十一监视测量设备台帐（热电偶/热电阻）附表十二监视测量设备台帐（双金属温度计）附表十三自动化仪表技术状况汇总表附表十四控制（联锁）系统内容变更申请、审批表附表十五控制（联锁）系统组态内容变更实施记录附表十六仪器、仪表停用申请、审批表附表十七关键仪表设备备件清单2附件一仪表设备台件数、回路数统计方法一、常规仪表台件数统计凡是能组成检测、控制回路的独立单元均分别按台数统计。（一）一次检测元件：热电偶、热电阻、孔板、阿牛巴、轴振动轴位移探头等。（二）测量变送单元：（压力、温度、差压、速度）变送器、超声波流量计、质量流量计等，如果一次仪表与变送单元一体，按一台测量变送器单元计算。（三）调节单位：控制室的各种调节器，如果调节器与二次表组成一体，则按一台调节器仪表统计。（四）执行单元：各种类型的执行机构。二、过程控制系统统计方法（一）过程控制系统套数统计凡用于生产过程检测、控制、管理，由本地网络设备连接起来的工业控制计算机（含DCS、PLG、ESD、控制上位机、数采系统）都按一套过程计算机系统统计。（二）过程控制系统台件数：1、操作和管理系统部分：操作站、工程师站。2、过程控制（采集）器部分：过程控制站、数据采集站等的相对独立的电子单元均按1台件统计，如：控制卡、通讯卡、电源等，冗余配置的按双倍统计。3、过程输入输出部分：独立的输入输出卡件（包括其接线端子板、数据调理板等）均按1台件统计。（三）过程控制计算机的输入、输出点数统计按照现场实际连接的输入、输出点数统计。三、回路统计方法（一）测量回路：按测量点数计算测量回路数。（二）控制回路：按调节器的个数计算控制回路数。（三）联锁回路：按执行器数计算联锁回路数。四、仪表设备密封点数的统计3仪表设备密封接合处，就算一个密封点，凡用电焊、气焊等焊接处，不做密封点统计，但是有泄漏处，在计算机泄漏率时，都算漏点。五、仪表四率计算方法（一）完好率=总台数实际完好台数×100%（二）使用率=因工艺原因停用回路数总回路数投入使用回路数×100%（三）控制率=因工艺原因停用回路数总回路数投入控制回路数×100%（四）泄漏率=总密封点数泄漏点数×1000‰六、几点说明（一）在正常生产时，装置部分设备不使用，其所属仪表停用，属生产不使用、不控制。（二）因某种原因装置较长时间不生产或停工检修超过20天以上的，所属仪表属于工艺生产停用、停控。4附表一控制系统（）套数统计表填报单位：日期序号名称功能描述规格型号数量单位制造厂投用时间备注5附表二控制系统（）台件数及点数统计表填报单位：日期序号名称规格型号数量单位实际使用点数统计备注输入点类型数量一操作管理部分模拟量输入1工程师站模拟量输出2操作员站RTD输入⋯TC输入二过程控制部分⋯1控制器2通讯卡⋯三输入、输出部分合计1模拟量输入卡件8103-AI-TX8000I/OAI4-20mA22模拟量输出卡件3数字量输入卡件8103-AI-TX8000I/ODI4-20mA24VDC14数字量输出卡件8103-AI-TX8000I/ODI4-20mA24VDC1四通讯网络设备1⋯8000I/O85216附表三仪表控制回路统计表填报单位：填表日期序号位号功能描述控制点位号测量范围控制范围工程单位执行器位号控制规律备注7附表四仪表安全（联锁保护）回路统计表填报单位：填表日期序号联锁点位号功能描述测量范围联锁值工程单位执行器位号联锁保护对象备注89附表五执行器仪表数据表（气动薄膜调节阀）填报单位：填表日期：所在装置投用时间位号制造厂用途连接法兰管道编号法兰连接形式管道材质法兰标准尺寸管道规格法兰材质操作条件执行机构工艺介质型号操作温度执行机构型式阀前压力作用形式阀后压力弹簧范围阀关闭差压相...
