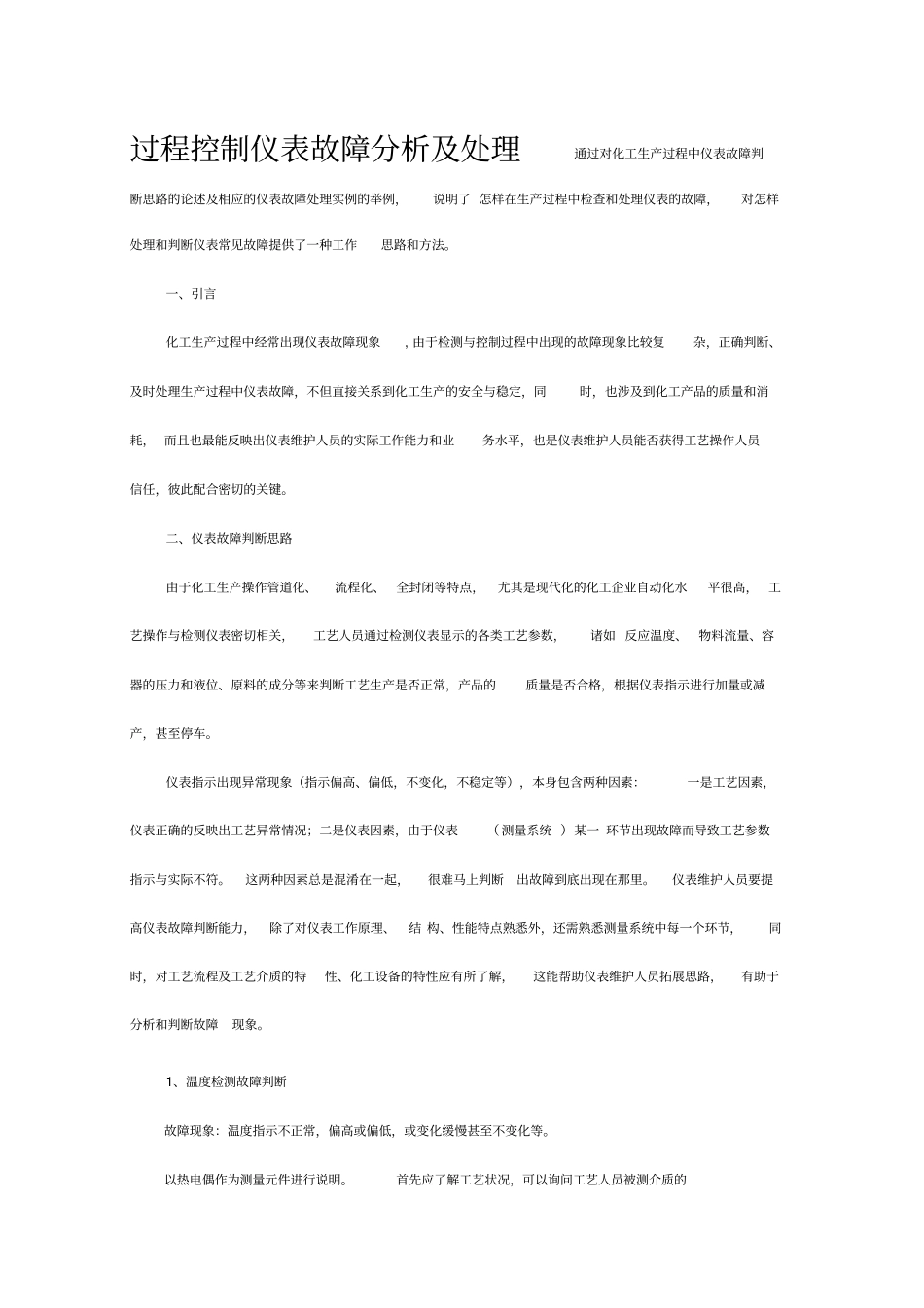

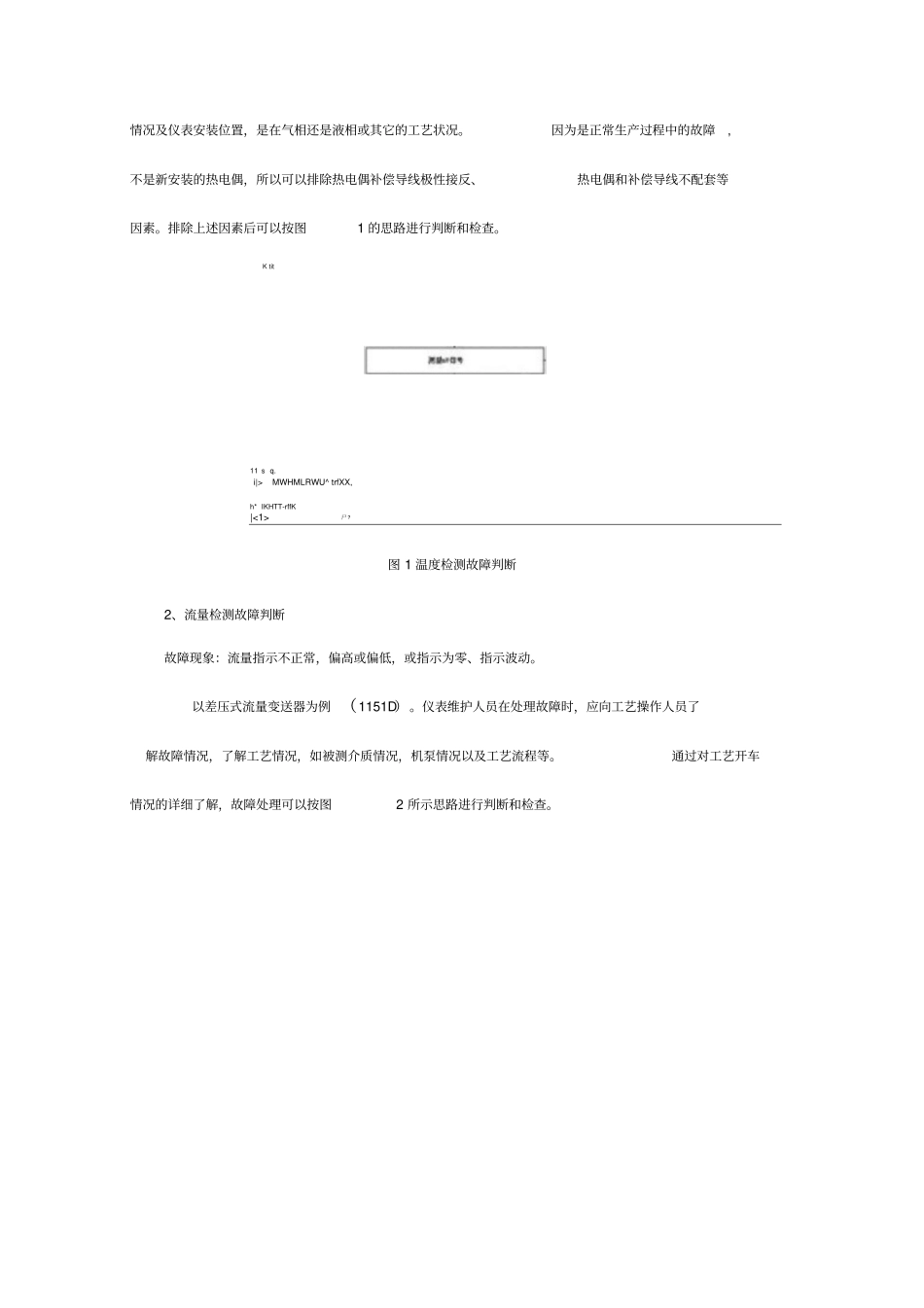

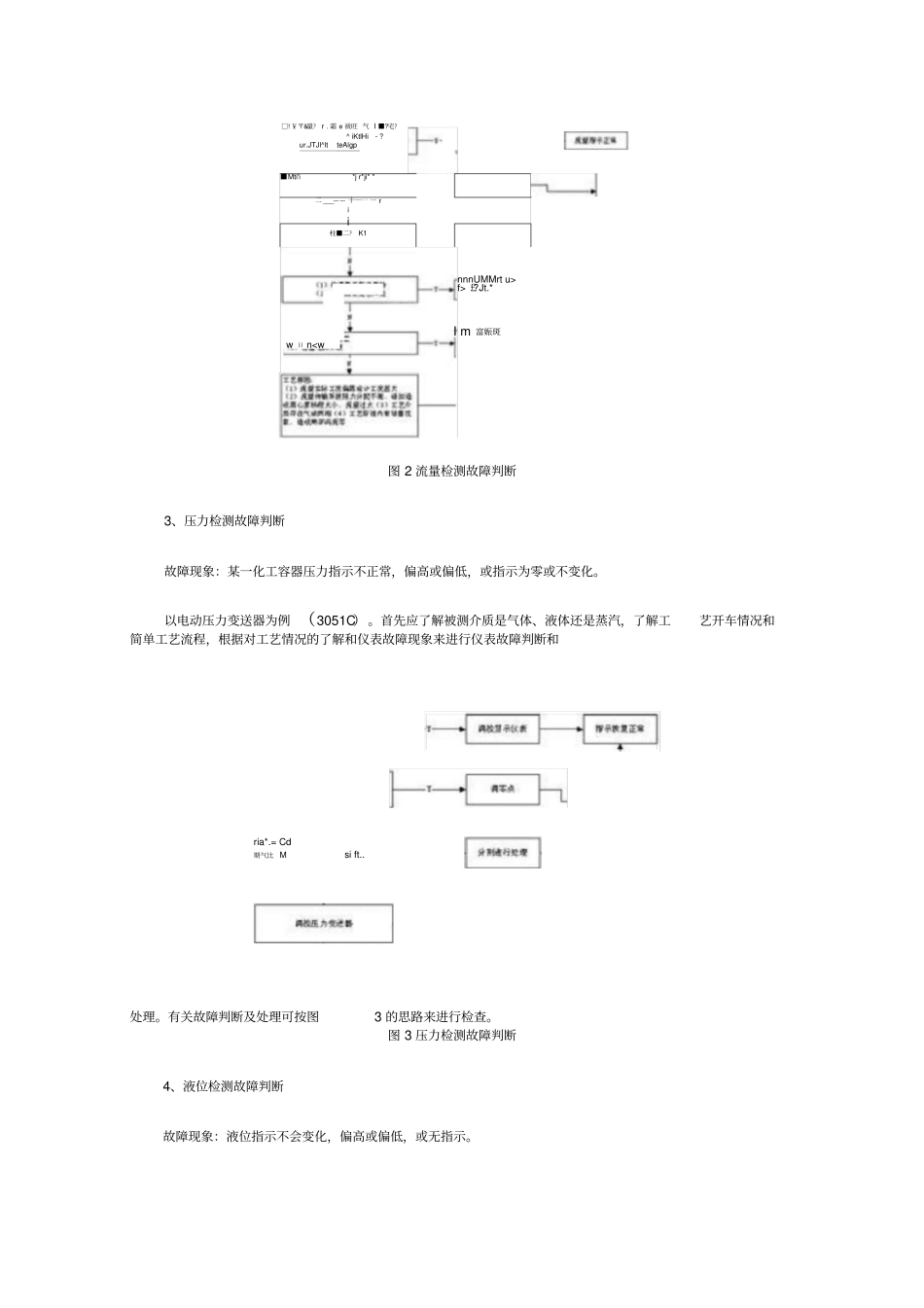

过程控制仪表故障分析及处理通过对化工生产过程中仪表故障判断思路的论述及相应的仪表故障处理实例的举例，说明了怎样在生产过程中检查和处理仪表的故障，对怎样处理和判断仪表常见故障提供了一种工作思路和方法。一、引言化工生产过程中经常出现仪表故障现象,由于检测与控制过程中出现的故障现象比较复杂，正确判断、及时处理生产过程中仪表故障，不但直接关系到化工生产的安全与稳定，同时，也涉及到化工产品的质量和消耗，而且也最能反映出仪表维护人员的实际工作能力和业务水平，也是仪表维护人员能否获得工艺操作人员信任，彼此配合密切的关键。二、仪表故障判断思路由于化工生产操作管道化、流程化、全封闭等特点，尤其是现代化的化工企业自动化水平很高，工艺操作与检测仪表密切相关，工艺人员通过检测仪表显示的各类工艺参数，诸如反应温度、物料流量、容器的压力和液位、原料的成分等来判断工艺生产是否正常，产品的质量是否合格，根据仪表指示进行加量或减产，甚至停车。仪表指示出现异常现象（指示偏高、偏低，不变化，不稳定等），本身包含两种因素：一是工艺因素，仪表正确的反映出工艺异常情况；二是仪表因素，由于仪表（测量系统）某一环节出现故障而导致工艺参数指示与实际不符。这两种因素总是混淆在一起，很难马上判断出故障到底出现在那里。仪表维护人员要提高仪表故障判断能力，除了对仪表工作原理、结构、性能特点熟悉外，还需熟悉测量系统中每一个环节，同时，对工艺流程及工艺介质的特性、化工设备的特性应有所了解，这能帮助仪表维护人员拓展思路，有助于分析和判断故障现象。1、温度检测故障判断故障现象：温度指示不正常，偏高或偏低，或变化缓慢甚至不变化等。以热电偶作为测量元件进行说明。首先应了解工艺状况，可以询问工艺人员被测介质的情况及仪表安装位置，是在气相还是液相或其它的工艺状况。因为是正常生产过程中的故障,不是新安装的热电偶，所以可以排除热电偶补偿导线极性接反、热电偶和补偿导线不配套等因素。排除上述因素后可以按图1的思路进行判断和检查。Ktit11sq.i|>MWHMLRWU^trfXX,h*IKHTT-rffK|<1>尸?图1温度检测故障判断2、流量检测故障判断故障现象：流量指示不正常，偏高或偏低，或指示为零、指示波动。以差压式流量变送器为例（1151D）。仪表维护人员在处理故障时，应向工艺操作人员了解故障情况，了解工艺情况，如被测介质情况，机泵情况以及工艺流程等。通过对工艺开车情况的详细了解，故障处理可以按图2所示思路进行判断和检查。图2流量检测故障判断3、压力检测故障判断故障现象：某一化工容器压力指示不正常，偏高或偏低，或指示为零或不变化。以电动压力变送器为例（3051C）。首先应了解被测介质是气体、液体还是蒸汽，了解工艺开车情况和简单工艺流程，根据对工艺情况的了解和仪表故障现象来进行仪表故障判断和处理。有关故障判断及处理可按图3的思路来进行检查。图3压力检测故障判断4、液位检测故障判断故障现象：液位指示不会变化，偏高或偏低，或无指示。■Mti'i*jr*ji**二___——十―⋯一rii柱■二?K1ria*.=Cd期气比Msift..□!￥〒&量?r.霜e祓旺气I■?宅?^iKtlHi-?ur.JTJl^ltteAlgpnnnUMMrtu>f>￡?Jt.*Im富娠斑w日n
