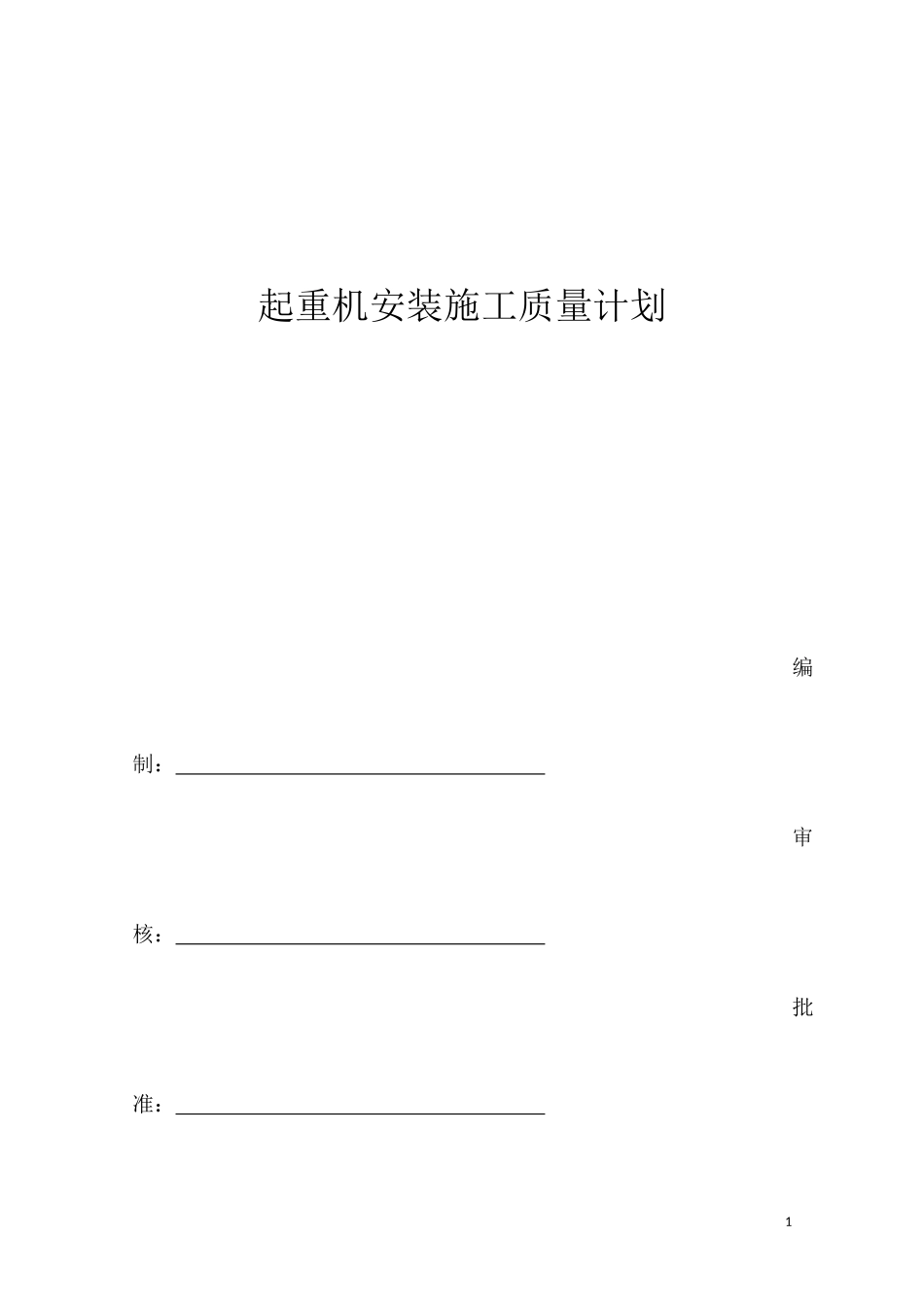

起重机安装施工质量计划VIP免费

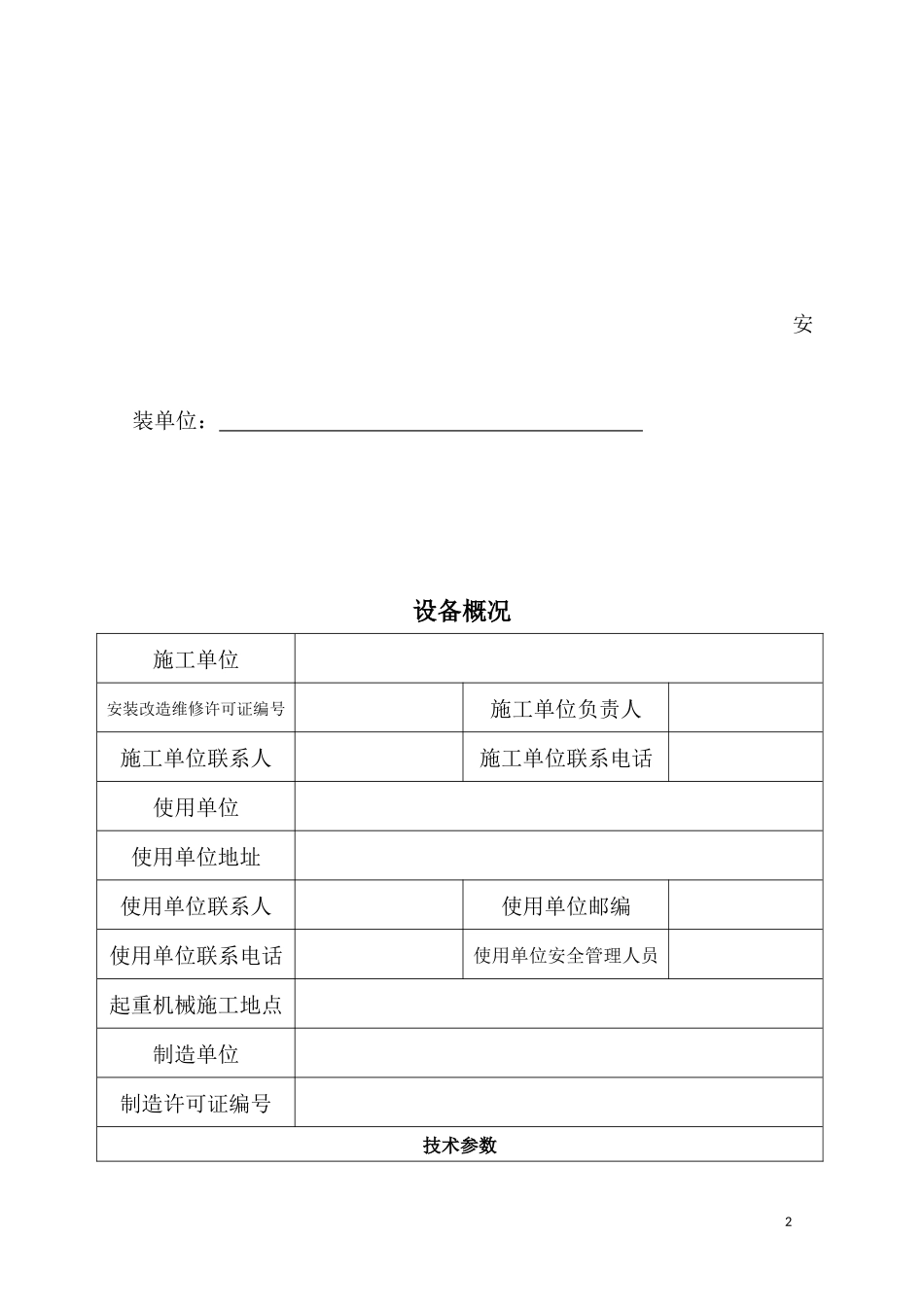

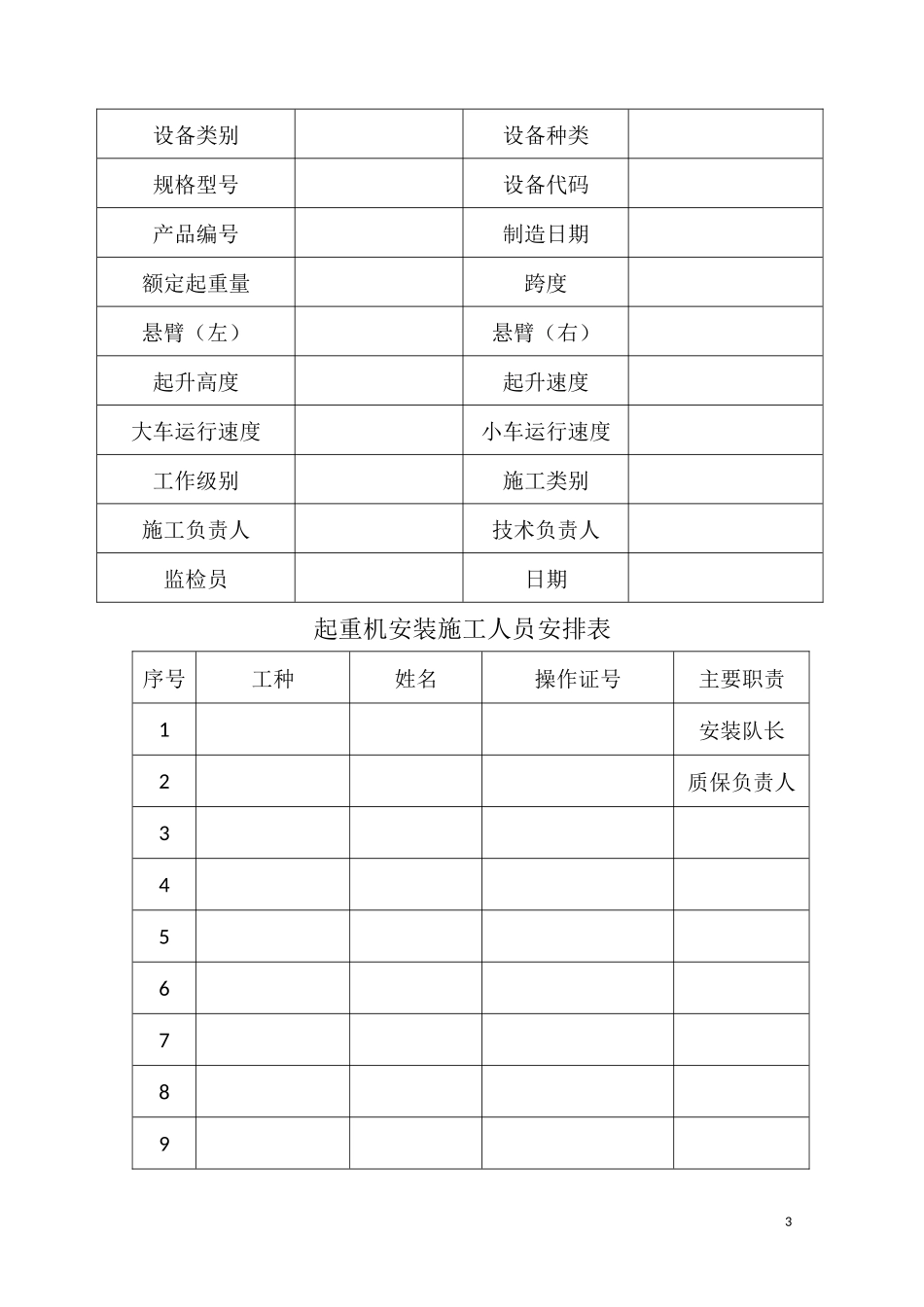

起重机安装施工质量计划编制：审核：批准：1安装单位：设备概况施工单位安装改造维修许可证编号施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位联系人使用单位邮编使用单位联系电话使用单位安全管理人员起重机械施工地点制造单位制造许可证编号技术参数2设备类别设备种类规格型号设备代码产品编号制造日期额定起重量跨度悬臂（左）悬臂（右）起升高度起升速度大车运行速度小车运行速度工作级别施工类别施工负责人技术负责人监检员日期起重机安装施工人员安排表序号工种姓名操作证号主要职责1安装队长2质保负责人345678931011121314151617施工负责人技术负责人监检员监检方式日期设备选型及产品技术文件检查表序号项目类别内容及技术要求检查结果结论日期1设备选型A应符合法规、合同及使用工况要求防爆产品应符合防爆要求2产品技术文件产品设计文件A总图受力结构图机械传动图电气图纸液压系统原理图产品合格证明A随产品提供安装使用维护说明书A随产品提供4型式试验合格证明A随产品提供（复印件）制造监检证书A随产品提供其他A3施工作业文件安装维修改造工艺规程B应制定作业工艺文件安装维修改造检验规程B应制定作业检验文件施工方案B应制定技术要求及方法安全措施B应制定相应的安装安全措施施工负责人技术负责人监检员监检方式日期现场施工条件及部件施工前检查表序号项目类别内容及技术要求检查结果结论日期4现场施工条件B甲方应提供基础验收证明核实轨道跨度安装与产品是否一致起重机械的运动部分与建筑物、设施、输电线应按规定留有安全距离高于30m的起重机械顶端或两臂的红色障碍灯应正常有效5部件主要零部件B减速机铭牌与图纸相符或有合格证制动器铭牌与图纸相符或有合格证电动机铭牌与图纸相符或有合格证卷筒铭牌与图纸相符或有合格证大车轮铭牌与图纸相符或有合格证5小车轮铭牌与图纸相符或有合格证安全保护装置B带有超载限制器、合格证及型式试验合格证带有升降限位、合格证及型式试验合格证带有大小车行程限位、合格证及型式试验合格证带有舱口门开关、合格证及型式试验合格证带有缓冲器、合格证及型式试验合格证带有夹轨器、合格证及型式试验合格证施工负责人技术负责人监检员监检方式日期主要受力构件几何尺寸检查表序号项目类别内容及技术要求检查结果结论日期6跨度大车B核实大车跨度与大车轨距是否一致S≤10m，△S=±2mmS＞10m，△S=±[2+0.1(S-10)]mmmm6小车B核实小车跨度与小车轨距是否一致在端跨处不得超过△K≤±2mm,跨中S≤19.5时△K≤+1~+5mm，S＞19.5m时为△K≤+1~+7mmmm7桥架对角线BS1-S2≤±5mmmm施工负责人技术负责人监检员监检方式日期部件施工过程与施工后检查表序号项目类别内容及技术要求检查结果结论日期8部件施工过程检查B主要受力构件连接检查主梁连接：焊接□螺栓□销轴□铆接□主端梁连接：焊接□螺栓□销轴□铆接□主梁支腿连接：焊接□螺栓□销轴□铆接□支腿下横梁连接：焊接□螺栓□销轴□铆接□上拱架主梁连接：焊接□螺栓□销轴□铆接□79部件施工后检查B施工后主要受力部件几何尺寸检查大车跨度应符合产品标准mm桥架对角线符合产品标准mm小车轨距应符合产品标准mm主梁上拱度应符合产品标准mm悬臂上翘度应符合产品标准mm钢丝绳直径、结构形式应符合产品标准及图纸要求，无断丝缺陷连接形式：压板□楔块□绳卡□安全圈数圈吊具应提供质量证明，钩头转动灵活，含有防脱钩装置，符合相关标准滑轮组符合相关标准、图纸要求卷筒符合相关标准、图纸要求安全警示标志检查受力构件分段制造现场组装应进行无损检测施工负责人技术负责人监检员监检方式日期部件施工后及电气控制系统检查表序号项目类别内容及技术要求检查结果结论日期10电气与控制系统B电气设备与控制系统及施工应符合GB50256-1996的相关要求电气保护装置接地保护Ω绝缘保护MΩ8短路保护失压保护零位保护过流保护失磁保护供电电源断错相保护正反向接触器故障保护施工负责人技术负责人监检员监检方式日期安全保护和防护装置检查表序号项目类别内容及技术要求检查结果结论日期11安全保护和防护装置制动器A工作安全制动器应符合相关标准要求A制动器型式与性能符...
