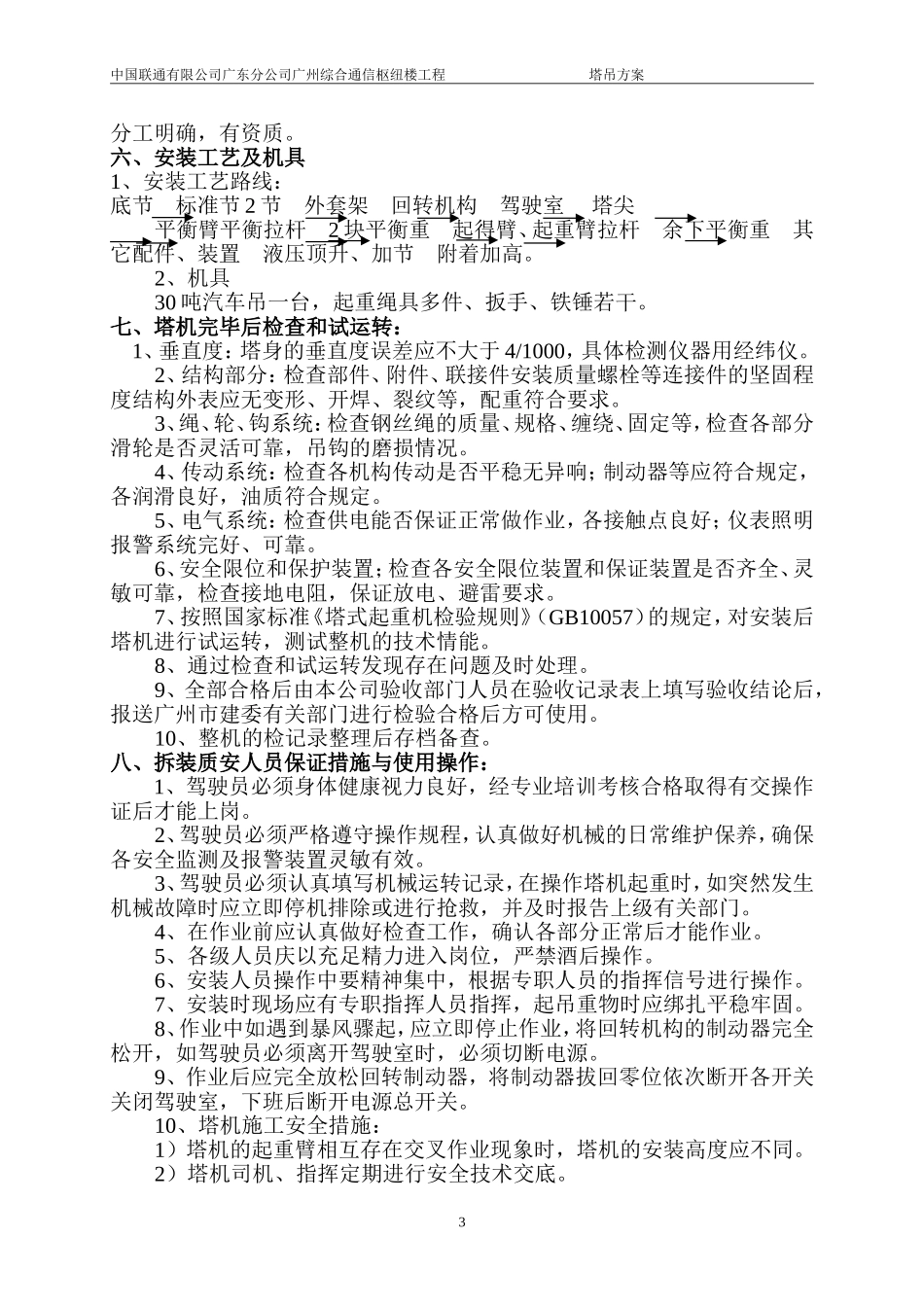

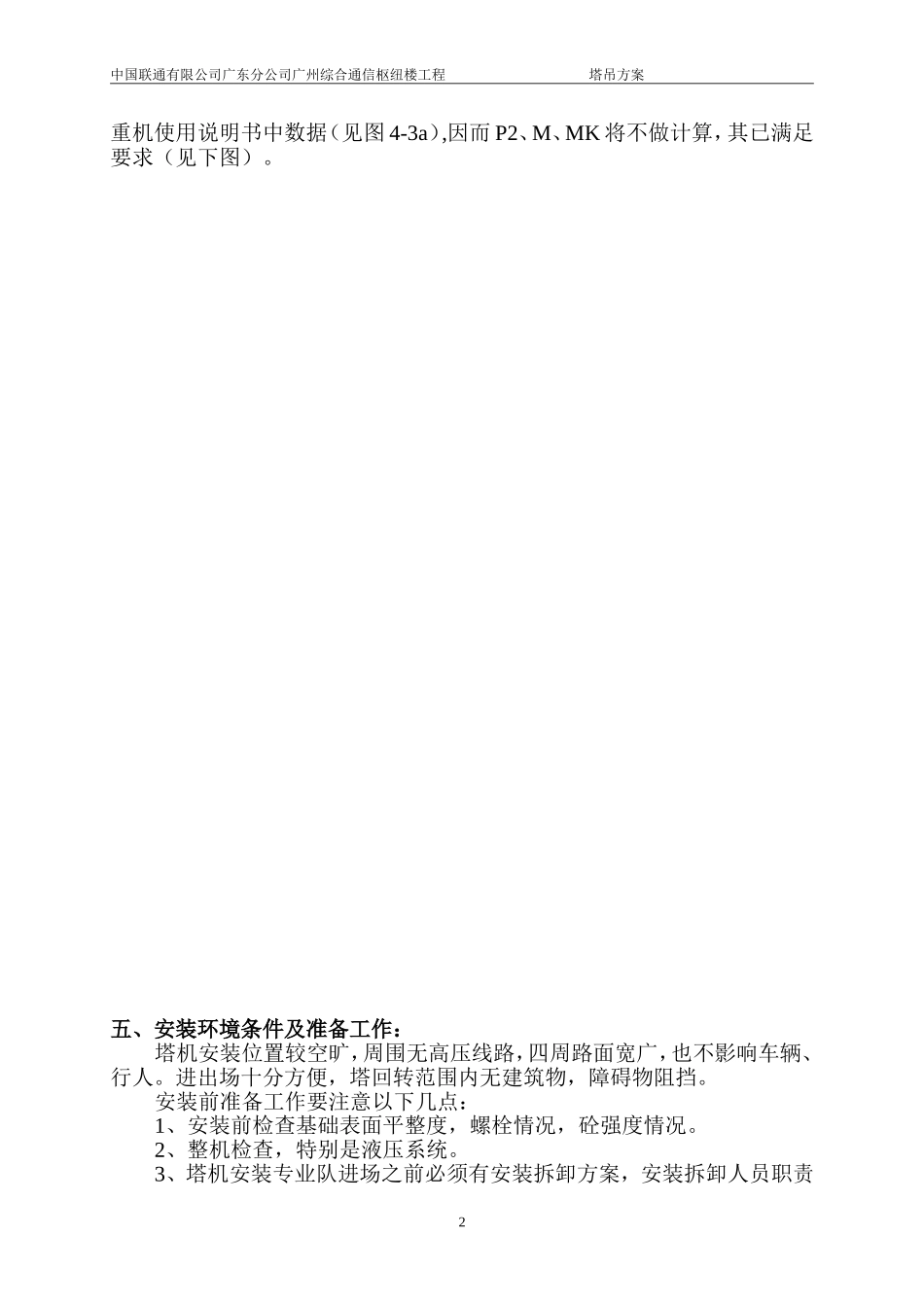

中国联通有限公司广东分公司广州综合通信枢纽楼工程塔吊方案QTZ80自升式塔吊施工方案一、工程概况中国联通广州综合通信枢扭大楼位于广州市黄埔大道南侧，国防大厦正对面，由中国联通有限公司广东分公司建设，主体为框—剪结构，最高建筑物约25层，总高度为111米，建筑面积6.8万平方米，将于2003年8月中旬开工，预计年月竣工。为配合工程施工作业，准备安装由国家二级企业江汉建筑工程机械有限公司生产的QTZ80塔机配合施工（塔吊施工具体布置图见附图）。二、设备概况：本次工程使用的QTZ80塔吊由江汉建筑工程机械有限公司生产，其吊臂有效使用长度60米，最大起升高度180米，最大起重量8t，臂端最大起重量1.2t，附着前最大使用高度45米。该机为本公司购买新机整机状况良好，符合国家塔机设备标准要求，符合政府有关部门对塔机的施工验收的要求。三、基础与附着1、本塔机计划安装高度120米，臂长60米来满足施工要求。2、本塔机基础为预埋地脚螺栓固定式。预埋螺栓埋深度与埋设位置均按说明书要求。3、基础设计同使用说明书，见附图。4、附着情况，依工地现场情况，采用与本塔机使用说明书方式可达到使用要求，第一次附着框离地面≤35米，塔身中心离锚固点距离小于4米。（见附后图）四、基础承载力计算1、查中国联通广东分公司广州综合通信枢纽楼场地岩土工程勘察报告，知A3、B1处在标高－5.98～－21.61m处，为中风化岩带，而塔吊之布置部位正位于该粉砂岩⑥～⑦×H轴往北3m处，正好在该分布带，该粉砂岩天然单轴抗压强度值为1.97～8.23mp,故最低处其值为1.97Mpa,勘察报告建议中风粉砂应单轴抗压强度标准值取3Mpa。基础载荷查QTZ80自升式塔式起重机使用说明书.知:P1基础所受垂直力P1=67.5tP2基础所受水平力P2=2.9tM基础所受倾翻烽矩:M=169.9tMK基础所受矩MK=30.47t,查施工手册P44页知基础所做宽×长为5m×5m,深1.35m,钢筋砼重度为25KN/m3故G砼=5×5×1.35×25=843.75KN=843.75KN=84.375t所以地基承载力为G=GA砼＋P1=151.875t所以地基抗压强度P=G/S=(151.875×1000×10)/(5×5)=60750P=0.675Mpa,﹤1.97Mpa故该地基可满足承载力要求2、对于基础所受水平力P2,基础所受倾覆力矩M,基础所受把矩MK,将塔吊标准节埋入地下室底板中，使其与整个地下室底板连为一个整体，等塔吊拆除后将埋入底板中的一节标准节沿底板顶面割断。由于所选用基础为5×5×1.35(长×宽×深)，配筋及砼标号（C30）均选自QTZ80的自升式塔式起1中国联通有限公司广东分公司广州综合通信枢纽楼工程塔吊方案重机使用说明书中数据（见图4-3a）,因而P2、M、MK将不做计算，其已满足要求（见下图）。五、安装环境条件及准备工作：塔机安装位置较空旷，周围无高压线路，四周路面宽广，也不影响车辆、行人。进出场十分方便，塔回转范围内无建筑物，障碍物阻挡。安装前准备工作要注意以下几点：1、安装前检查基础表面平整度，螺栓情况，砼强度情况。2、整机检查，特别是液压系统。3、塔机安装专业队进场之前必须有安装拆卸方案，安装拆卸人员职责2中国联通有限公司广东分公司广州综合通信枢纽楼工程塔吊方案分工明确，有资质。六、安装工艺及机具1、安装工艺路线：底节标准节2节外套架回转机构驾驶室塔尖平衡臂平衡拉杆2块平衡重起得臂、起重臂拉杆余下平衡重其它配件、装置液压顶升、加节附着加高。2、机具30吨汽车吊一台，起重绳具多件、扳手、铁锤若干。七、塔机完毕后检查和试运转：1、垂直度：塔身的垂直度误差应不大于4/1000，具体检测仪器用经纬仪。2、结构部分：检查部件、附件、联接件安装质量螺栓等连接件的坚固程度结构外表应无变形、开焊、裂纹等，配重符合要求。3、绳、轮、钩系统：检查钢丝绳的质量、规格、缠绕、固定等，检查各部分滑轮是否灵活可靠，吊钩的磨损情况。4、传动系统：检查各机构传动是否平稳无异响；制动器等应符合规定，各润滑良好，油质符合规定。5、电气系统：检查供电能否保证正常做作业，各接触点良好；仪表照明报警系统完好、可靠。6、安全限位和保护装置；检查各安全限位装置和保证装置是否齐全、灵敏可靠，检查接地电阻，保证放电、避雷要求。7、按照国家标准《塔式起重机检验规则》（GB10057...
