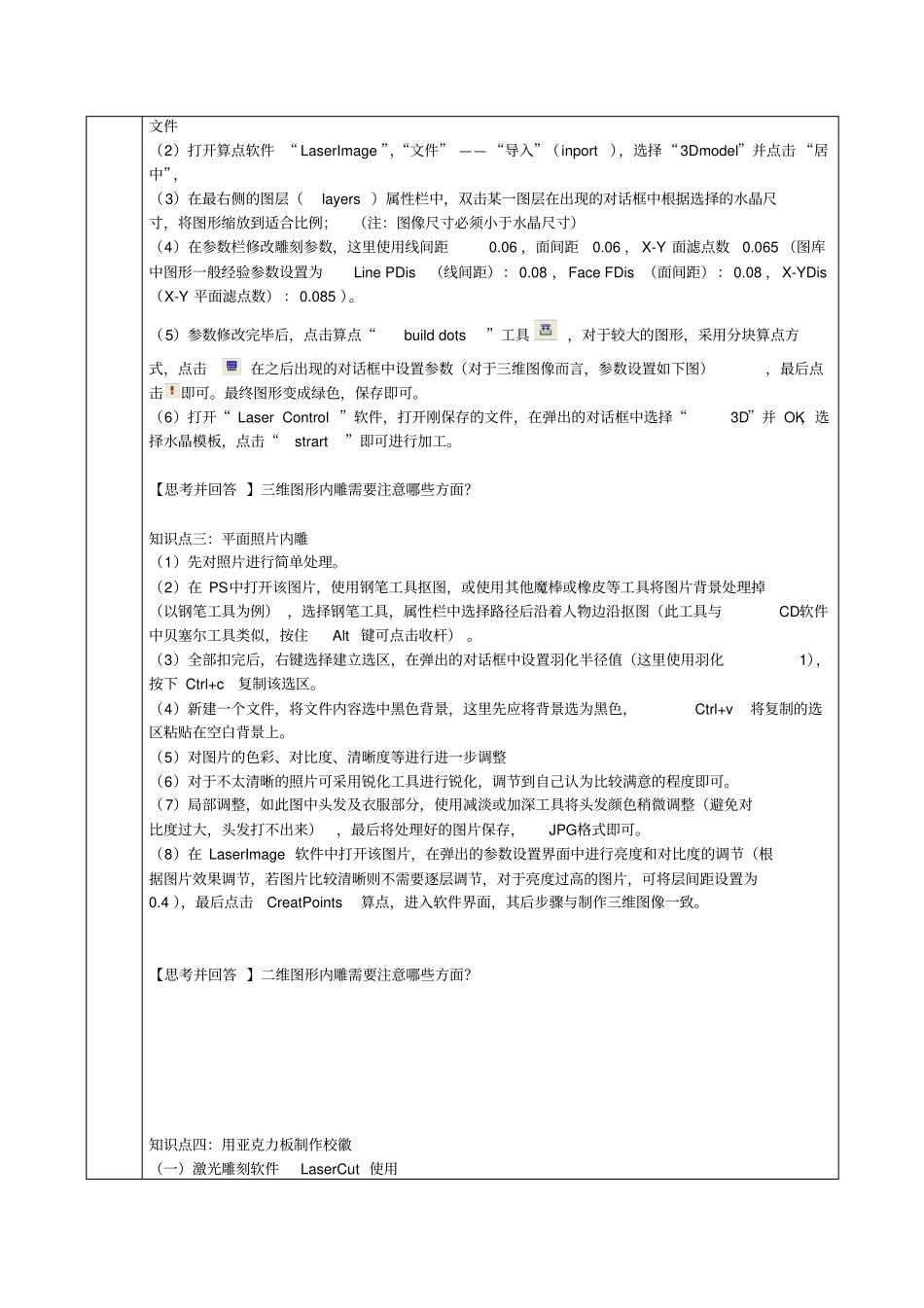

《激光加工设备》教学单元设计项目1激光打标设备任务12激光雕刻设备的实践应用授课班级上课时间年月日第节上课地点所用课时6教学目标能力（技能）目标知识目标学会激光雕机的使用，培养爱岗敬业的奉献精神。用激光雕刻机制作内雕工艺品、并会制作校徽重点难点及解决方法重点：激光内雕机的使用难点：制作校徽解决方法：1、通过实物观摩激光内雕操作，增强学生的直观印象，为解决本课的教学重点打好基础。2、通过PPT演示与现场观看实物、体会和实操，突破本课的难点。参考资料王中林.激光加工设备与工艺[M].武汉：华中科技大学出版社，2011.郑启光.激光加工工艺与设备[M].北京：机械工业出版社，2010.王秀军.激光加工实训技能指导（下册）[M].武汉：华中科技大学出版社，2014教学设计基本框架第一部分：组织教学和复习上次课主要内容（时间：分钟）提问：1、简述激光内雕机正确使用方法。2、如何正确维护激光内雕机？3请举例说明激光内雕机的常见故障处理方法。第二部分：学习新内容【步骤一】说明主要教学内容、目的（时间：分钟）会使用激光雕机加工水晶工艺品以及校徽。【步骤二】新知识的引入（时间：分钟）上节课学习了激光内雕机的基础知识，本节课来学习激光操作，加工水晶工艺品及校徽。【步骤三】新知识学习（时间：分钟）知识点一：开关机顺序开启教室总开关，以及设备空开，打开冷水机【回顾】开关及顺序知识点二：三维图形内雕（1）打开CAD软件，“文件”——“打开”，选择激光图库中的图形，将图形另存为“dxf”格式文件（2）打开算点软件“LaserImage”，“文件”——“导入”（inport），选择“3Dmodel”并点击“居中”，（3）在最右侧的图层（layers）属性栏中，双击某一图层在出现的对话框中根据选择的水晶尺寸，将图形缩放到适合比例；（注：图像尺寸必须小于水晶尺寸）（4）在参数栏修改雕刻参数，这里使用线间距0.06，面间距0.06，X-Y面滤点数0.065（图库中图形一般经验参数设置为LinePDis（线间距）：0.08，FaceFDis（面间距）：0.08，X-YDis（X-Y平面滤点数）：0.085）。（5）参数修改完毕后，点击算点“builddots”工具，对于较大的图形，采用分块算点方式，点击在之后出现的对话框中设置参数（对于三维图像而言，参数设置如下图），最后点击即可。最终图形变成绿色，保存即可。（6）打开“LaserControl”软件，打开刚保存的文件，在弹出的对话框中选择“3D”并OK，选择水晶模板，点击“strart”即可进行加工。【思考并回答】三维图形内雕需要注意哪些方面？知识点三：平面照片内雕（1）先对照片进行简单处理。（2）在PS中打开该图片，使用钢笔工具抠图，或使用其他魔棒或橡皮等工具将图片背景处理掉（以钢笔工具为例），选择钢笔工具，属性栏中选择路径后沿着人物边沿抠图（此工具与CD软件中贝塞尔工具类似，按住Alt键可点击收杆）。（3）全部扣完后，右键选择建立选区，在弹出的对话框中设置羽化半径值（这里使用羽化1），按下Ctrl+c复制该选区。（4）新建一个文件，将文件内容选中黑色背景，这里先应将背景选为黑色，Ctrl+v将复制的选区粘贴在空白背景上。（5）对图片的色彩、对比度、清晰度等进行进一步调整（6）对于不太清晰的照片可采用锐化工具进行锐化，调节到自己认为比较满意的程度即可。（7）局部调整，如此图中头发及衣服部分，使用减淡或加深工具将头发颜色稍微调整（避免对比度过大，头发打不出来），最后将处理好的图片保存，JPG格式即可。（8）在LaserImage软件中打开该图片，在弹出的参数设置界面中进行亮度和对比度的调节（根据图片效果调节，若图片比较清晰则不需要逐层调节，对于亮度过高的图片，可将层间距设置为0.4），最后点击CreatPoints算点，进入软件界面，其后步骤与制作三维图像一致。【思考并回答】二维图形内雕需要注意哪些方面？知识点四：用亚克力板制作校徽（一）激光雕刻软件LaserCut使用雕刻软件主界面图利用多媒体设备介绍雕刻软件的使用（二）调整雕刻工艺参数进行雕刻加工训练（1）雕刻工艺参数的构成功率大小波长聚焦光斑离焦量雕刻速度切割层数（2）利用多媒体设备展示并在真实设备上演示加工工艺参数对激光雕刻加...
