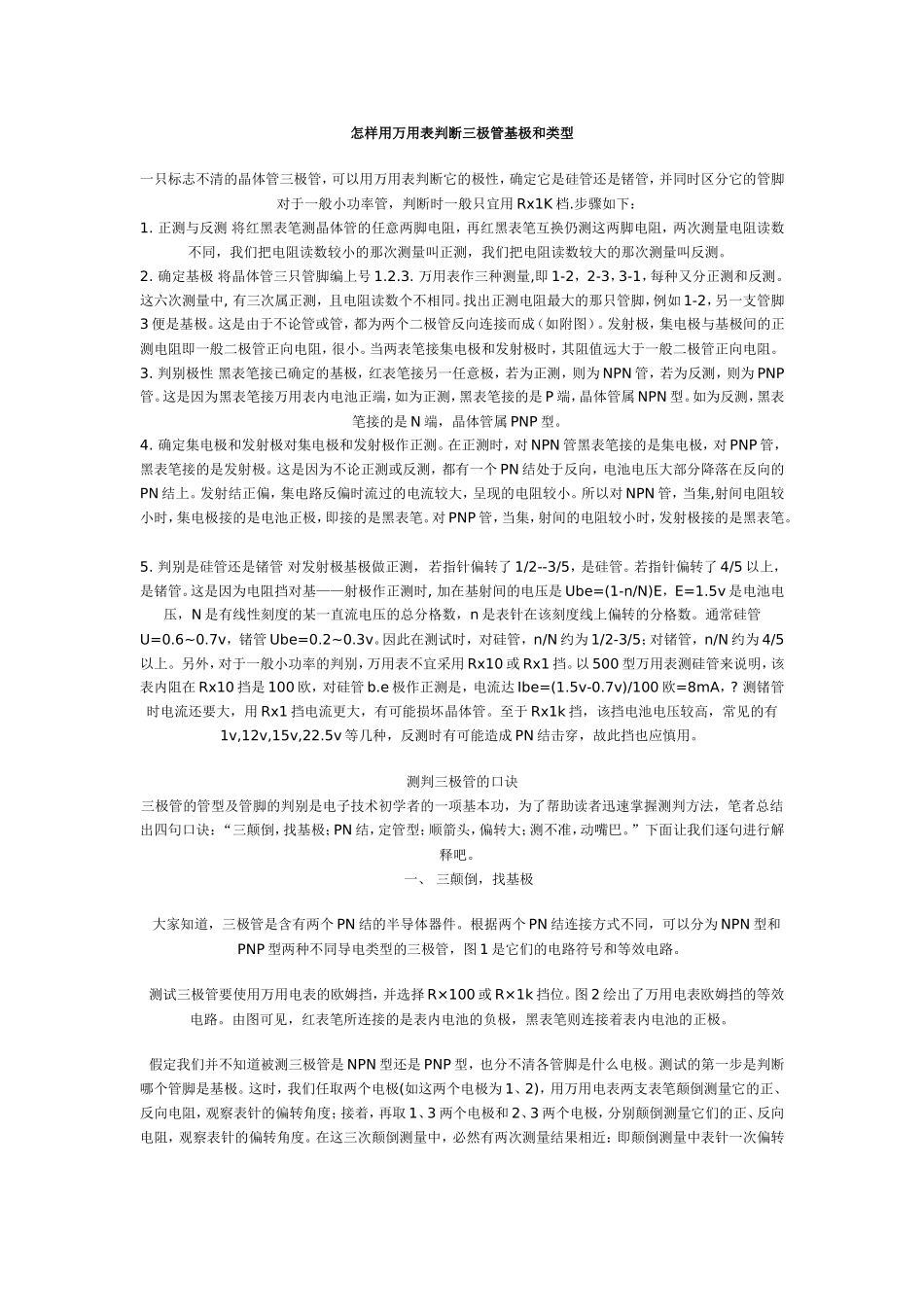

怎样用万用表判断三极管基极和类型一只标志不清的晶体管三极管，可以用万用表判断它的极性，确定它是硅管还是锗管，并同时区分它的管脚对于一般小功率管，判断时一般只宜用Rx1K档.步骤如下：1.正测与反测将红黑表笔测晶体管的任意两脚电阻，再红黑表笔互换仍测这两脚电阻，两次测量电阻读数不同，我们把电阻读数较小的那次测量叫正测，我们把电阻读数较大的那次测量叫反测。2.确定基极将晶体管三只管脚编上号1.2.3.万用表作三种测量,即1-2，2-3，3-1，每种又分正测和反测。这六次测量中,有三次属正测，且电阻读数个不相同。找出正测电阻最大的那只管脚，例如1-2，另一支管脚3便是基极。这是由于不论管或管，都为两个二极管反向连接而成（如附图）。发射极，集电极与基极间的正测电阻即一般二极管正向电阻，很小。当两表笔接集电极和发射极时，其阻值远大于一般二极管正向电阻。3.判别极性黑表笔接已确定的基极，红表笔接另一任意极，若为正测，则为NPN管，若为反测，则为PNP管。这是因为黑表笔接万用表内电池正端，如为正测，黑表笔接的是P端，晶体管属NPN型。如为反测，黑表笔接的是N端，晶体管属PNP型。4.确定集电极和发射极对集电极和发射极作正测。在正测时，对NPN管黑表笔接的是集电极，对PNP管，黑表笔接的是发射极。这是因为不论正测或反测，都有一个PN结处于反向，电池电压大部分降落在反向的PN结上。发射结正偏，集电路反偏时流过的电流较大，呈现的电阻较小。所以对NPN管，当集,射间电阻较小时，集电极接的是电池正极，即接的是黑表笔。对PNP管，当集，射间的电阻较小时，发射极接的是黑表笔。5.判别是硅管还是锗管对发射极基极做正测，若指针偏转了1/2--3/5，是硅管。若指针偏转了4/5以上，是锗管。这是因为电阻挡对基——射极作正测时,加在基射间的电压是Ube=(1-n/N)E，E=1.5v是电池电压，N是有线性刻度的某一直流电压的总分格数，n是表针在该刻度线上偏转的分格数。通常硅管U=0.6~0.7v，锗管Ube=0.2~0.3v。因此在测试时，对硅管，n/N约为1/2-3/5；对锗管，n/N约为4/5以上。另外，对于一般小功率的判别，万用表不宜采用Rx10或Rx1挡。以500型万用表测硅管来说明，该表内阻在Rx10挡是100欧，对硅管b.e极作正测是，电流达Ibe=(1.5v-0.7v)/100欧=8mA，?测锗管时电流还要大，用Rx1挡电流更大，有可能损坏晶体管。至于Rx1k挡，该挡电池电压较高，常见的有1v,12v,15v,22.5v等几种，反测时有可能造成PN结击穿，故此挡也应慎用。测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。三、顺箭头，偏转大找出了基极b，另外...
