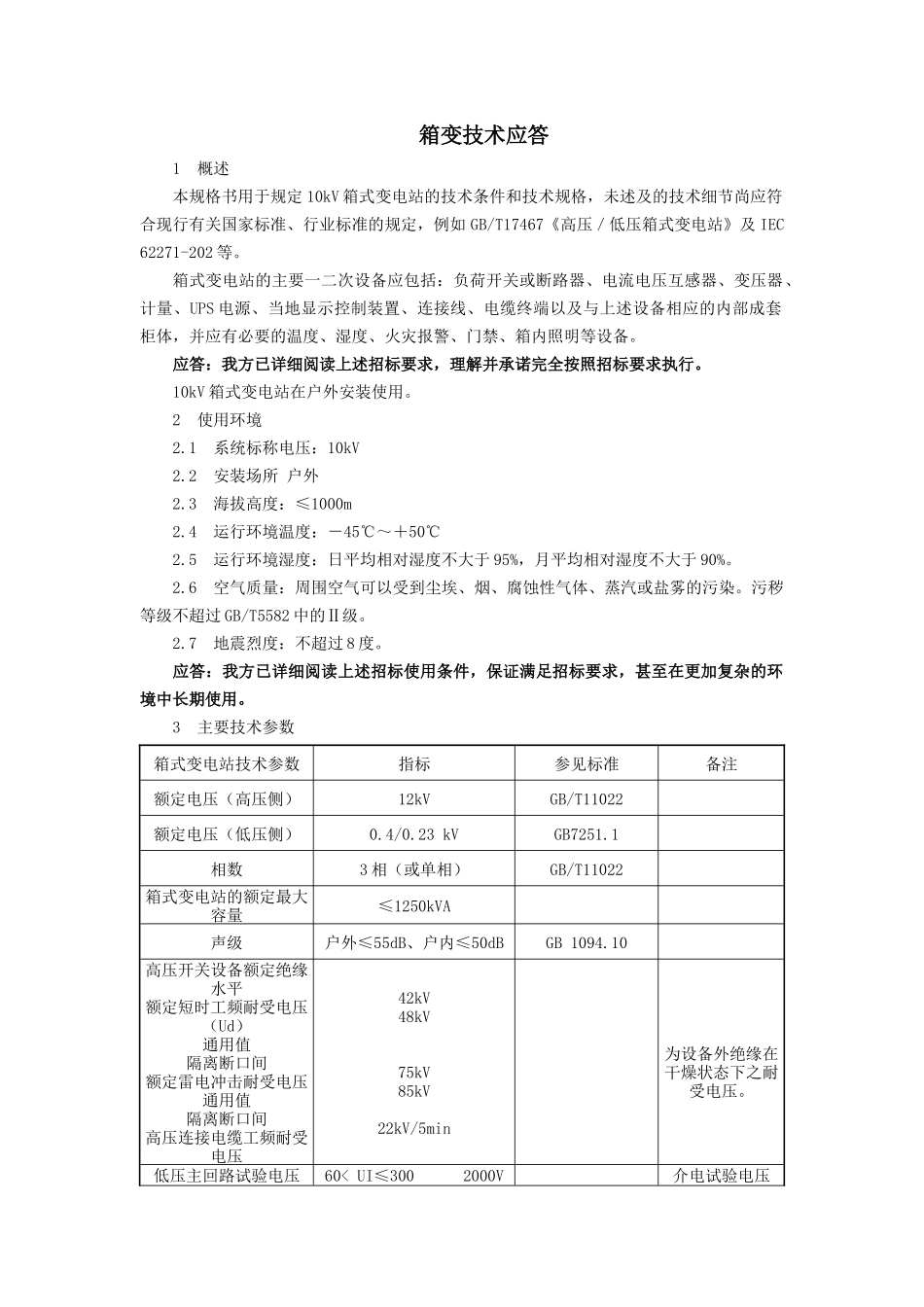

箱式变电站技术应答_第1页
1/11
箱式变电站技术应答_第2页
2/11

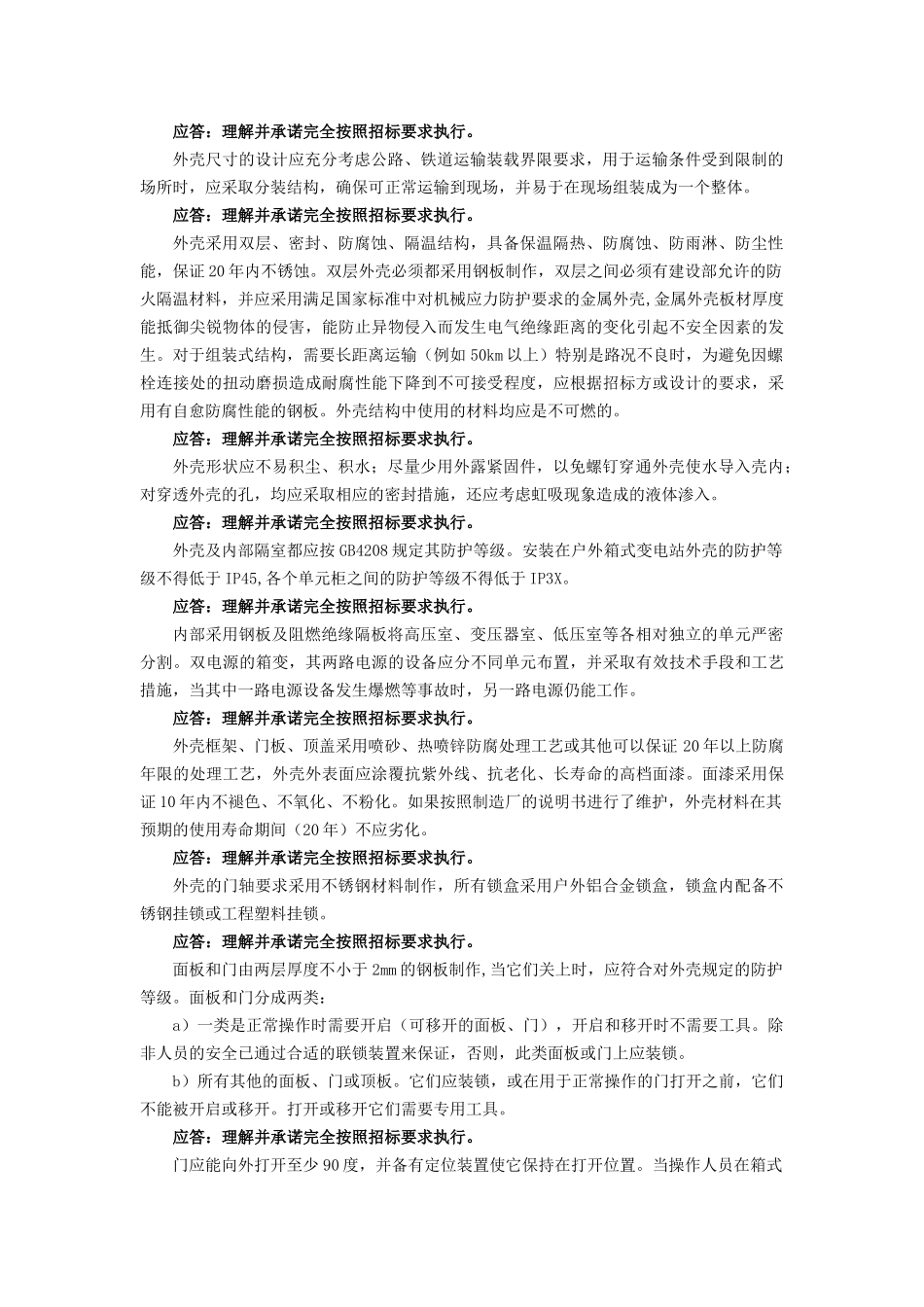

箱式变电站技术应答_第3页
3/11
箱变技术应答1概述本规格书用于规定10kV箱式变电站的技术条件和技术规格,未述及的技术细节尚应符合现行有关国家标准、行业标准的规定,例如GB/T17467《高压/低压箱式变电站》及IEC62271-202等。箱式变电站的主要一二次设备应包括:负荷开关或断路器、电流电压互感器、变压器、计量、UPS电源、当地显示控制装置、连接线、电缆终端以及与上述设备相应的内部成套柜体,并应有必要的温度、湿度、火灾报警、门禁、箱内照明等设备。应答:我方已详细阅读上述招标要求,理解并承诺完全按照招标要求执行。10kV箱式变电站在户外安装使用。2使用环境2.1系统标称电压:10kV2.2安装场所户外2.3海拔高度:≤1000m2.4运行环境温度:-45℃~+50℃2.5运行环境湿度:日平均相对湿度不大于95%,月平均相对湿度不大于90%。2.6空气质量:周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。污秽等级不超过GB/T5582中的Ⅱ级。2.7地震烈度:不超过8度。应答:我方已详细阅读上述招标使用条件,保证满足招标要求,甚至在更加复杂的环境中长期使用。3主要技术参数箱式变电站技术参数指标参见标准备注额定电压(高压侧)12kVGB/T11022额定电压(低压侧)0.4/0.23kVGB7251.1相数3相(或单相)GB/T11022箱式变电站的额定最大容量≤1250kVA声级户外≤55dB、户内≤50dBGB1094.10高压开关设备额定绝缘水平额定短时工频耐受电压(Ud)通用值隔离断口间额定雷电冲击耐受电压通用值隔离断口间高压连接电缆工频耐受电压42kV48kV75kV85kV22kV/5min为设备外绝缘在干燥状态下之耐受电压。低压主回路试验电压60602Ui+1000,其最小值为1500额定频率(rf)50HZGB1094.1-1996高压开关设备额定电流630A125AGB/T11022高压和变压器之间的连接线≤125AGB/T17467低压开关设备/母线、进线、馈线≤2500AGB7251.1额定短时耐受电流(kI)高压低压接地回路20kA600-1600A,20
