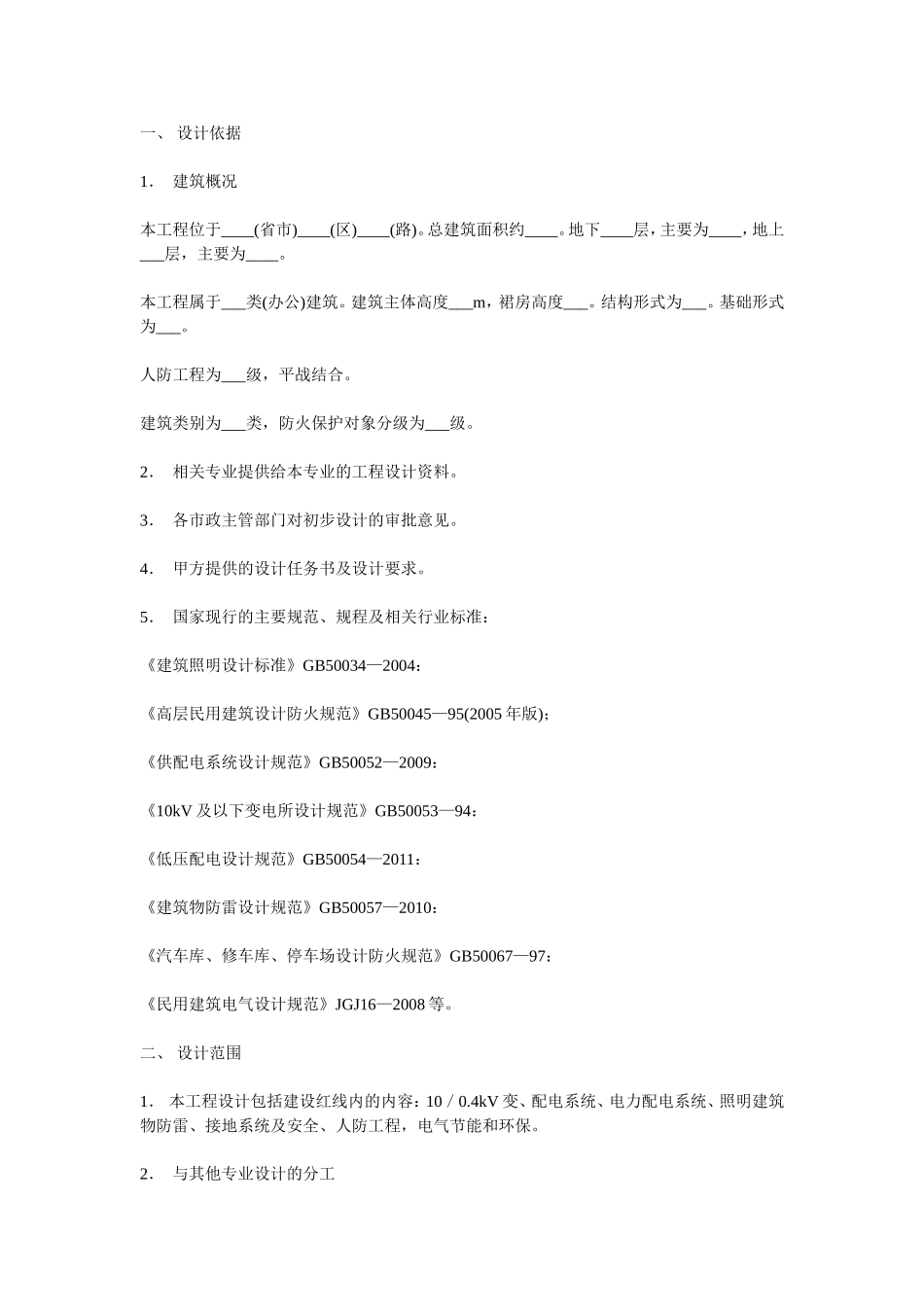

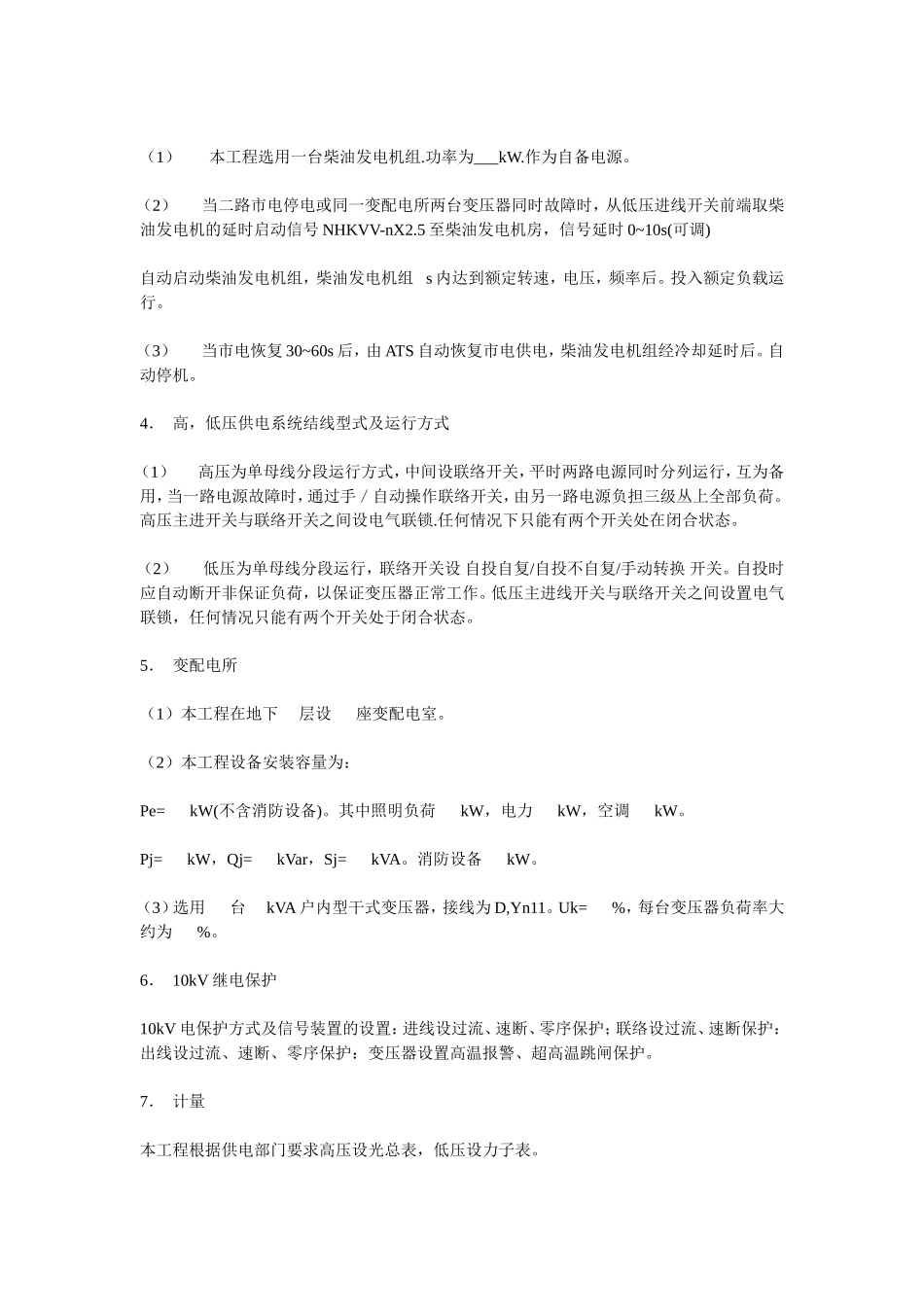

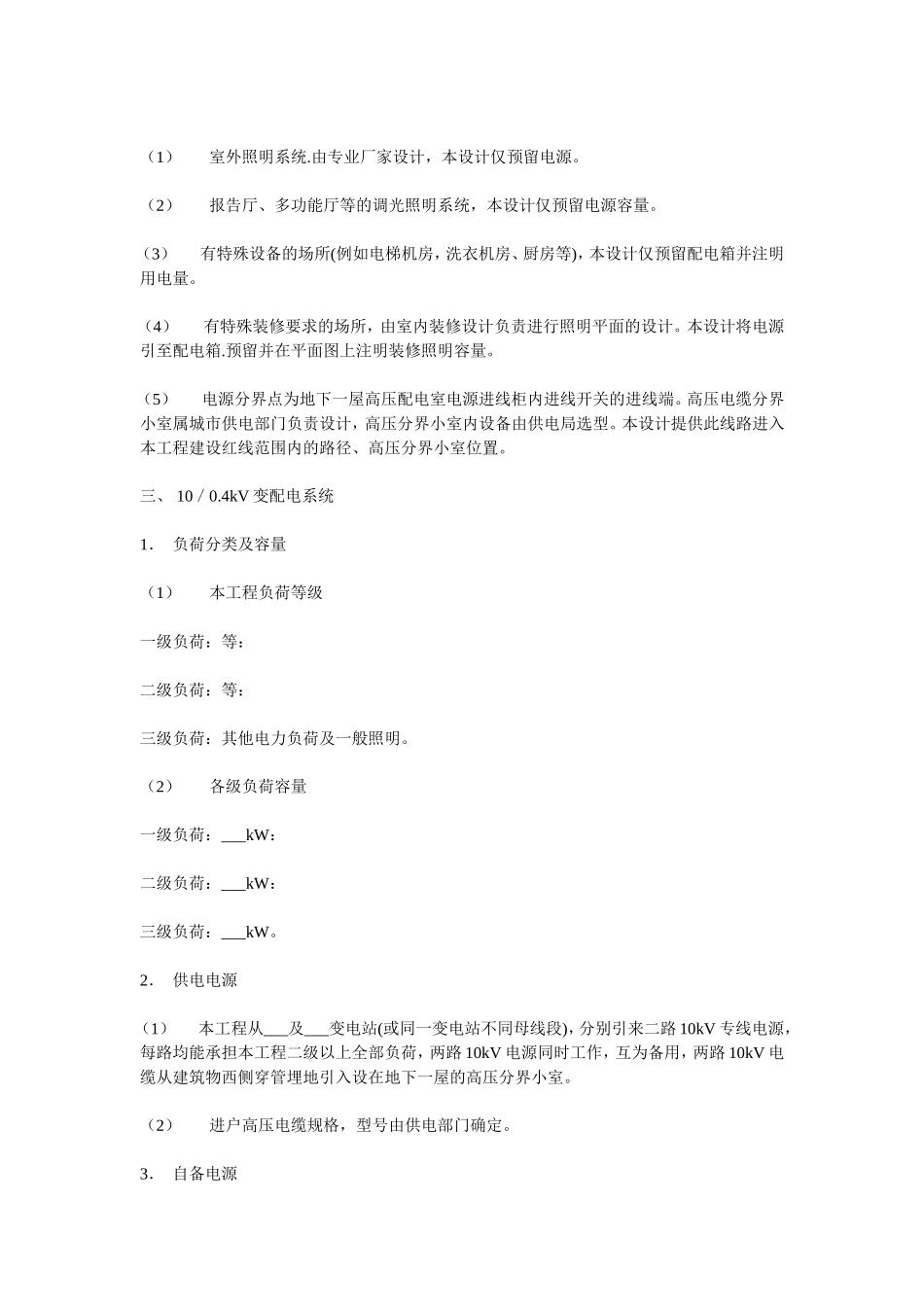

一、设计依据1．建筑概况本工程位于____(省市)____(区)____(路)。总建筑面积约____。地下____层，主要为____，地上___层，主要为____。本工程属于___类(办公)建筑。建筑主体高度___m，裙房高度___。结构形式为___。基础形式为___。人防工程为___级，平战结合。建筑类别为___类，防火保护对象分级为___级。2．相关专业提供给本专业的工程设计资料。3．各市政主管部门对初步设计的审批意见。4．甲方提供的设计任务书及设计要求。5．国家现行的主要规范、规程及相关行业标准：《建筑照明设计标准》GB50034—2004：《高层民用建筑设计防火规范》GB50045—95(2005年版)；《供配电系统设计规范》GB50052—2009：《10kV及以下变电所设计规范》GB50053—94：《低压配电设计规范》GB50054—2011：《建筑物防雷设计规范》GB50057—2010：《汽车库、修车库、停车场设计防火规范》GB50067—97：《民用建筑电气设计规范》JGJ16—2008等。二、设计范围1．本工程设计包括建设红线内的内容：10／0.4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及安全、人防工程，电气节能和环保。2．与其他专业设计的分工（1）室外照明系统.由专业厂家设计，本设计仅预留电源。（2）报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。（3）有特殊设备的场所(例如电梯机房，洗衣机房、厨房等)，本设计仅预留配电箱并注明用电量。（4）有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱.预留并在平面图上注明装修照明容量。（5）电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端。高压电缆分界小室属城市供电部门负责设计，高压分界小室内设备由供电局选型。本设计提供此线路进入本工程建设红线范围内的路径、高压分界小室位置。三、10／0.4kV变配电系统1．负荷分类及容量（1）本工程负荷等级一级负荷：等：二级负荷：等：三级负荷：其他电力负荷及一般照明。（2）各级负荷容量一级负荷：___kW：二级负荷：___kW：三级负荷：___kW。2．供电电源（1）本工程从___及___变电站(或同一变电站不同母线段)，分别引来二路10kV专线电源，每路均能承担本工程二级以上全部负荷，两路10kV电源同时工作，互为备用，两路10kV电缆从建筑物西侧穿管埋地引入设在地下一屋的高压分界小室。（2）进户高压电缆规格，型号由供电部门确定。3．自备电源（1）本工程选用一台柴油发电机组.功率为___kW.作为自备电源。（2）当二路市电停电或同一变配电所两台变压器同时故障时，从低压进线开关前端取柴油发电机的延时启动信号NHKVV-nX2.5至柴油发电机房，信号延时0~10s(可调)自动启动柴油发电机组，柴油发电机组s内达到额定转速，电压，频率后。投入额定负载运行。（3）当市电恢复30~60s后，由ATS自动恢复市电供电，柴油发电机组经冷却延时后。自动停机。4．高，低压供电系统结线型式及运行方式（1）高压为单母线分段运行方式，中间设联络开关，平时两路电源同时分列运行，互为备用，当一路电源故障时，通过手／自动操作联络开关，由另一路电源负担三级丛上全部负荷。高压主进开关与联络开关之间设电气联锁.任何情况下只能有两个开关处在闭合状态。（2）低压为单母线分段运行，联络开关设自投自复/自投不自复/手动转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。低压主进线开关与联络开关之间设置电气联锁，任何情况只能有两个开关处于闭合状态。5．变配电所（1）本工程在地下层设座变配电室。（2）本工程设备安装容量为：Pe=kW(不含消防设备)。其中照明负荷kW，电力kW，空调kW。Pj=kW，Qj=kVar，Sj=kVA。消防设备kW。（3）选用台kVA户内型干式变压器，接线为D,Yn11。Uk=%，每台变压器负荷率大约为%。6．10kV继电保护10kV电保护方式及信号装置的设置：进线设过流、速断、零序保护；联络设过流、速断保护：出线设过流、速断、零序保护：变压器设置高温报警、超高温跳闸保护。7．计量本工程根据供电部门要求高压设光总表，低压设力子表。8．功率因数补偿在变配电室低压侧设功率因数集中自动补偿装置，电容器组采用自动循环投切方式。要求补偿后的功率因数不小...
