钢丝绳防护栏杆设计及施工方法VIP免费

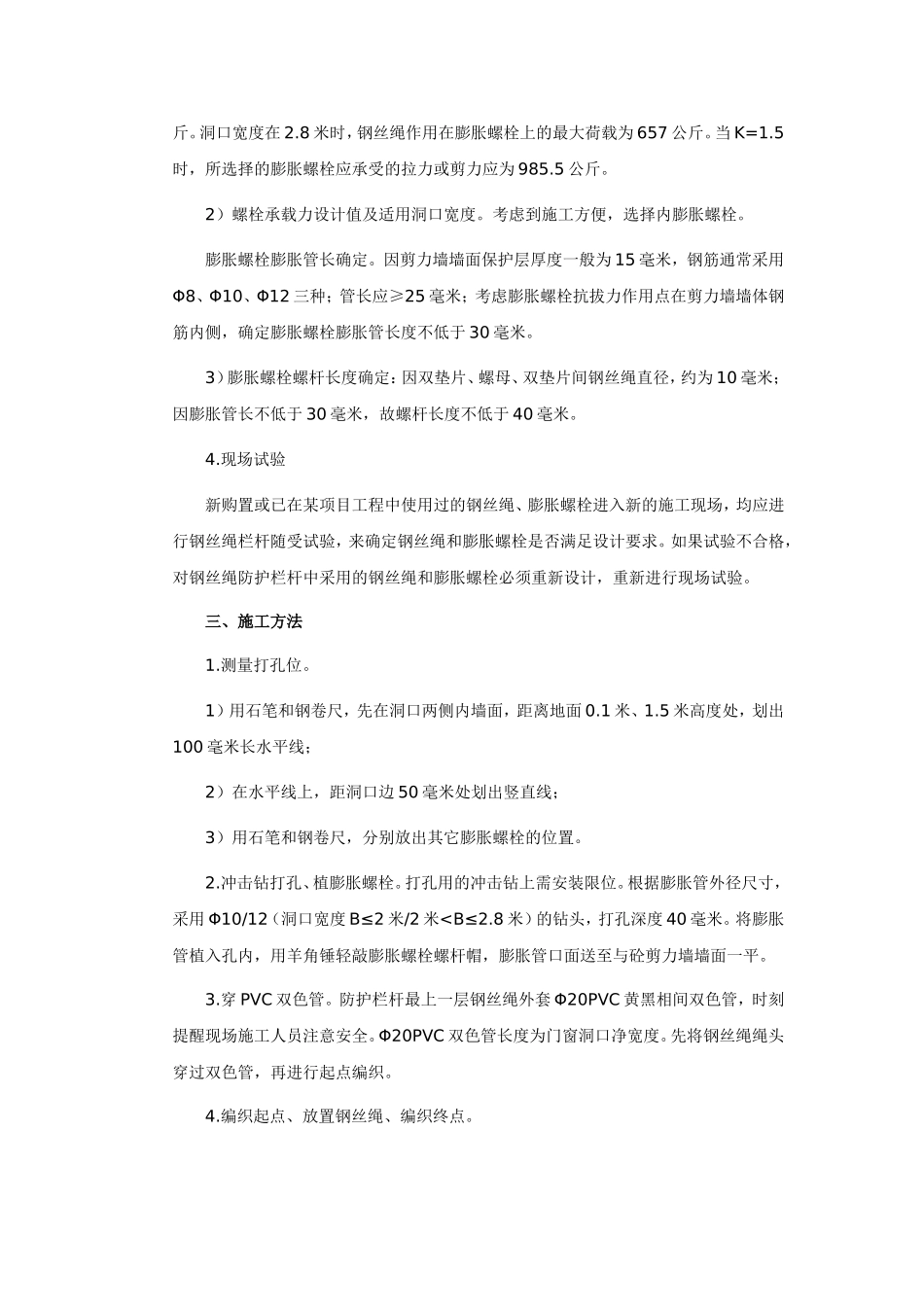

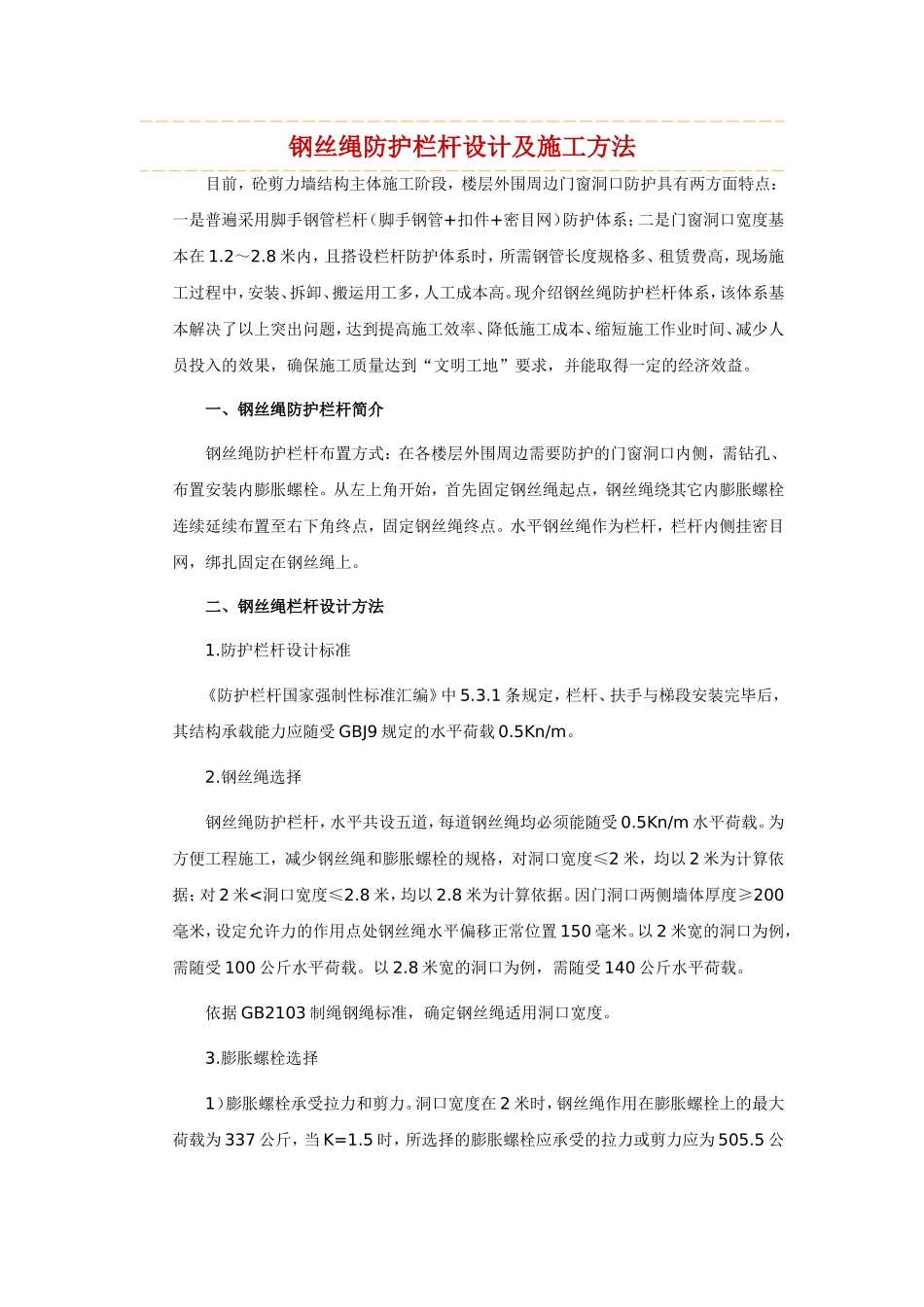

钢丝绳防护栏杆设计及施工方法目前，砼剪力墙结构主体施工阶段，楼层外围周边门窗洞口防护具有两方面特点：一是普遍采用脚手钢管栏杆（脚手钢管+扣件+密目网）防护体系；二是门窗洞口宽度基本在1.2～2.8米内，且搭设栏杆防护体系时，所需钢管长度规格多、租赁费高，现场施工过程中，安装、拆卸、搬运用工多，人工成本高。现介绍钢丝绳防护栏杆体系，该体系基本解决了以上突出问题，达到提高施工效率、降低施工成本、缩短施工作业时间、减少人员投入的效果，确保施工质量达到“文明工地”要求，并能取得一定的经济效益。一、钢丝绳防护栏杆简介钢丝绳防护栏杆布置方式：在各楼层外围周边需要防护的门窗洞口内侧，需钻孔、布置安装内膨胀螺栓。从左上角开始，首先固定钢丝绳起点，钢丝绳绕其它内膨胀螺栓连续延续布置至右下角终点，固定钢丝绳终点。水平钢丝绳作为栏杆，栏杆内侧挂密目网，绑扎固定在钢丝绳上。二、钢丝绳栏杆设计方法1.防护栏杆设计标准《防护栏杆国家强制性标准汇编》中5.3.1条规定，栏杆、扶手与梯段安装完毕后，其结构承载能力应随受GBJ9规定的水平荷载0.5Kn/m。2.钢丝绳选择钢丝绳防护栏杆，水平共设五道，每道钢丝绳均必须能随受0.5Kn/m水平荷载。为方便工程施工，减少钢丝绳和膨胀螺栓的规格，对洞口宽度≤2米，均以2米为计算依据；对2米<洞口宽度≤2.8米，均以2.8米为计算依据。因门洞口两侧墙体厚度≥200毫米，设定允许力的作用点处钢丝绳水平偏移正常位置150毫米。以2米宽的洞口为例，需随受100公斤水平荷载。以2.8米宽的洞口为例，需随受140公斤水平荷载。依据GB2103制绳钢绳标准，确定钢丝绳适用洞口宽度。3.膨胀螺栓选择1）膨胀螺栓承受拉力和剪力。洞口宽度在2米时，钢丝绳作用在膨胀螺栓上的最大荷载为337公斤，当K=1.5时，所选择的膨胀螺栓应承受的拉力或剪力应为505.5公斤。洞口宽度在2.8米时，钢丝绳作用在膨胀螺栓上的最大荷载为657公斤。当K=1.5时，所选择的膨胀螺栓应承受的拉力或剪力应为985.5公斤。2）螺栓承载力设计值及适用洞口宽度。考虑到施工方便，选择内膨胀螺栓。膨胀螺栓膨胀管长确定。因剪力墙墙面保护层厚度一般为15毫米，钢筋通常采用Φ8、Φ10、Φ12三种；管长应≥25毫米；考虑膨胀螺栓抗拔力作用点在剪力墙墙体钢筋内侧，确定膨胀螺栓膨胀管长度不低于30毫米。3）膨胀螺栓螺杆长度确定：因双垫片、螺母、双垫片间钢丝绳直径，约为10毫米；因膨胀管长不低于30毫米，故螺杆长度不低于40毫米。4.现场试验新购置或已在某项目工程中使用过的钢丝绳、膨胀螺栓进入新的施工现场，均应进行钢丝绳栏杆随受试验，来确定钢丝绳和膨胀螺栓是否满足设计要求。如果试验不合格，对钢丝绳防护栏杆中采用的钢丝绳和膨胀螺栓必须重新设计，重新进行现场试验。三、施工方法1.测量打孔位。1）用石笔和钢卷尺，先在洞口两侧内墙面，距离地面0.1米、1.5米高度处，划出100毫米长水平线；2）在水平线上，距洞口边50毫米处划出竖直线；3）用石笔和钢卷尺，分别放出其它膨胀螺栓的位置。2.冲击钻打孔、植膨胀螺栓。打孔用的冲击钻上需安装限位。根据膨胀管外径尺寸，采用Φ10/12（洞口宽度B≤2米/2米
