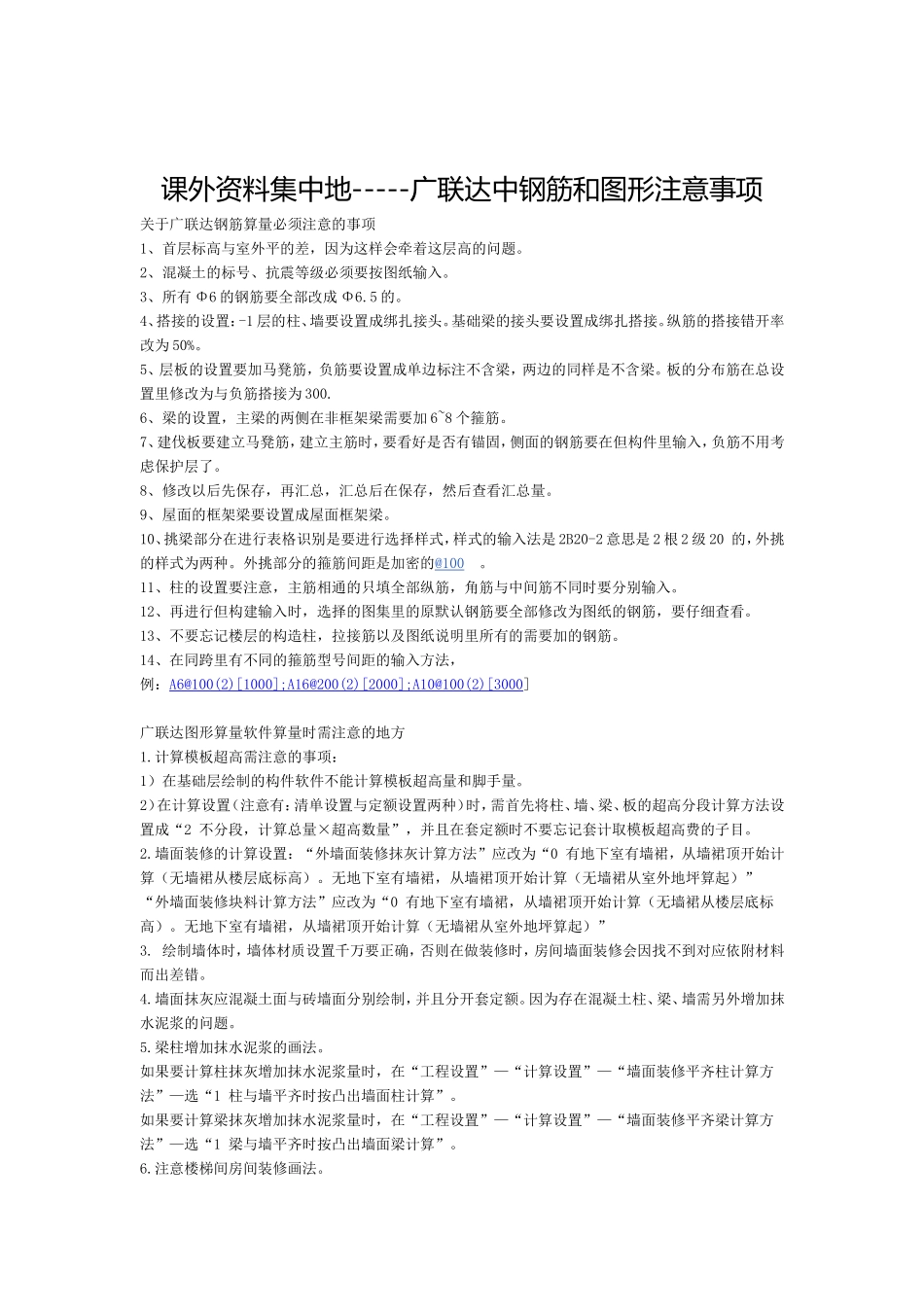

课外资料集中地-----广联达中钢筋和图形注意事项关于广联达钢筋算量必须注意的事项1、首层标高与室外平的差，因为这样会牵着这层高的问题。2、混凝土的标号、抗震等级必须要按图纸输入。3、所有Φ6的钢筋要全部改成Φ6.5的。4、搭接的设置：-1层的柱、墙要设置成绑扎接头。基础梁的接头要设置成绑扎搭接。纵筋的搭接错开率改为50%。5、层板的设置要加马凳筋，负筋要设置成单边标注不含梁，两边的同样是不含梁。板的分布筋在总设置里修改为与负筋搭接为300.6、梁的设置，主梁的两侧在非框架梁需要加6~8个箍筋。7、建伐板要建立马凳筋，建立主筋时，要看好是否有锚固，侧面的钢筋要在但构件里输入，负筋不用考虑保护层了。8、修改以后先保存，再汇总，汇总后在保存，然后查看汇总量。9、屋面的框架梁要设置成屋面框架梁。10、挑梁部分在进行表格识别是要进行选择样式，样式的输入法是2B20-2意思是2根2级20的，外挑的样式为两种。外挑部分的箍筋间距是加密的@100。11、柱的设置要注意，主筋相通的只填全部纵筋，角筋与中间筋不同时要分别输入。12、再进行但构建输入时，选择的图集里的原默认钢筋要全部修改为图纸的钢筋，要仔细查看。13、不要忘记楼层的构造柱，拉接筋以及图纸说明里所有的需要加的钢筋。14、在同跨里有不同的箍筋型号间距的输入方法，例：A6@100(2)[1000];A16@200(2)[2000];A10@100(2)[3000]广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”3.绘制墙体时，墙体材质设置千万要正确，否则在做装修时，房间墙面装修会因找不到对应依附材料而出差错。4.墙面抹灰应混凝土面与砖墙面分别绘制，并且分开套定额。因为存在混凝土柱、梁、墙需另外增加抹水泥浆的问题。5.梁柱增加抹水泥浆的画法。如果要计算柱抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐柱计算方法”—选“1柱与墙平齐时按凸出墙面柱计算”。如果要计算梁抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐梁计算方法”—选“1梁与墙平齐时按凸出墙面梁计算”。6.注意楼梯间房间装修画法。梯段部位在底层有地面有踢脚却无天棚，中间层部位既无地面、无踢脚也无天棚，顶层无地面无踢脚却有天棚。楼层休息平台部位先用虚墙与楼梯段部分隔开后，再采用绘制“房间”的命令绘制。7.房间地面。在点布地面和智能布地面时，地面是按鼠标点击部分板的边界与四周墙体内边界综合考虑的，两者范围不同时是取最小边界范围的，这一点在布地面时千万要注意，很容易出差错。天棚也同样如此。8.房间地面防水要先将属性编辑框中“是否计算防水”点“是”，另外还要注意四周墙边立面卷起的设置，点“定义立面防水高度”设置立面防水的高度。9.如果同一层有高低错层时，在布置房间后要对各装修构件的起止标高重新核查一遍，否则有可能会出错。可将下层查出不对的墙面装修标高改为“顶板顶标标高”，上层墙面装修标高改为“底板顶标标高”。10.外墙保温找平层的绘制注意点。外墙保温找平层需在“装修”中用“墙面”来绘制，不可用“其它”中“保温层”面积直接代替。因为找平层是区分砖墙面、混凝土墙面、零星项目分开套子目的，而保温层面积是不这样区分的。要分别设构件属性（砼属性、砖墙面属性、零星项目的属性），再根据不同外墙的墙体材料分别绘制墙面装修，不可用智能布置（智能布置容易出差错）。由于外墙保温找平层在保温层的内里，应在“工程设置”—“计算设置”—...
