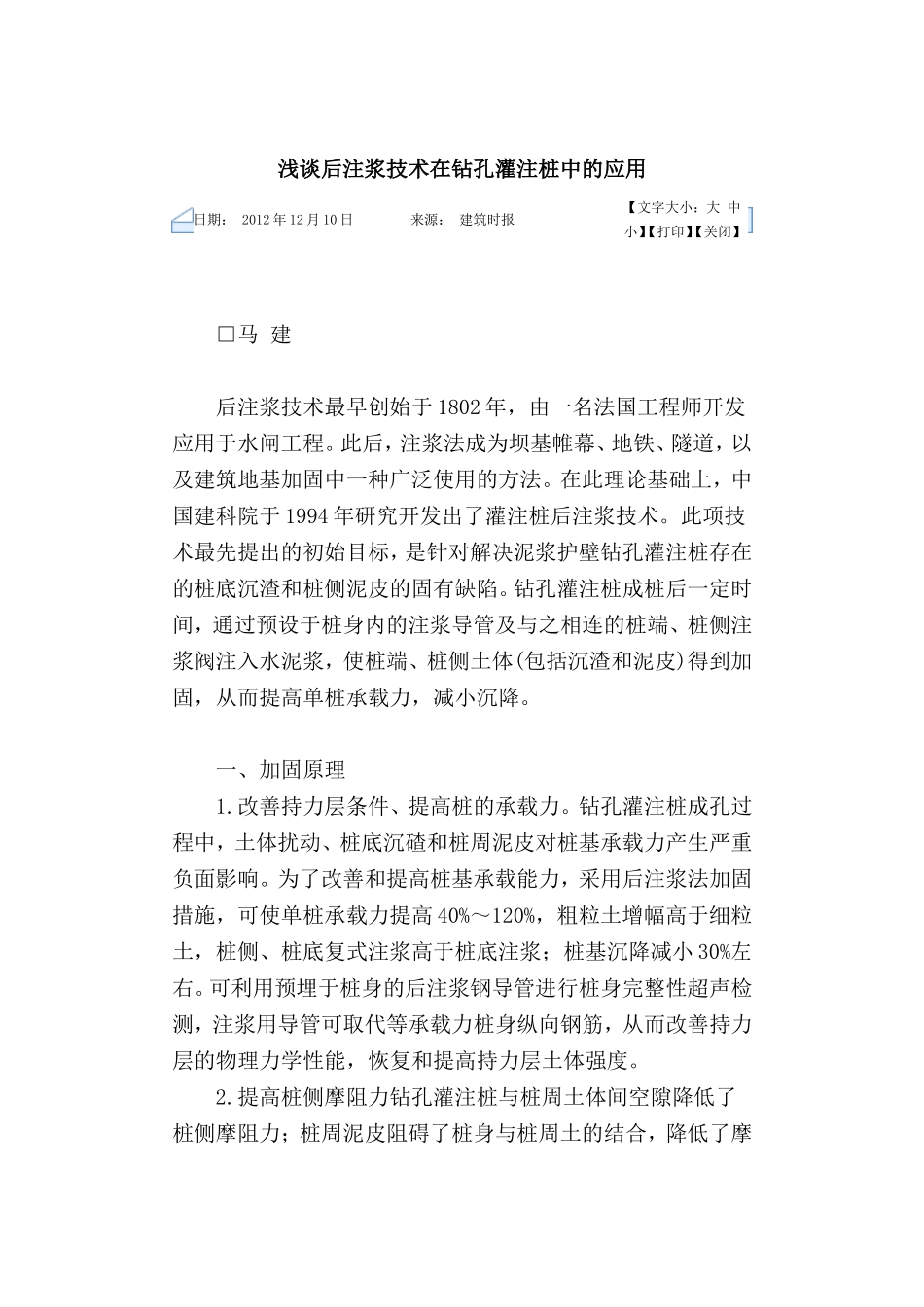

浅谈后注浆技术在钻孔灌注桩中的应用日期：2012年12月10日来源：建筑时报【文字大小：大中小】【打印】【关闭】□马建后注浆技术最早创始于1802年，由一名法国工程师开发应用于水闸工程。此后，注浆法成为坝基帷幕、地铁、隧道，以及建筑地基加固中一种广泛使用的方法。在此理论基础上，中国建科院于1994年研究开发出了灌注桩后注浆技术。此项技术最先提出的初始目标，是针对解决泥浆护壁钻孔灌注桩存在的桩底沉渣和桩侧泥皮的固有缺陷。钻孔灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入水泥浆，使桩端、桩侧土体(包括沉渣和泥皮)得到加固，从而提高单桩承载力，减小沉降。一、加固原理1.改善持力层条件、提高桩的承载力。钻孔灌注桩成孔过程中，土体扰动、桩底沉碴和桩周泥皮对桩基承载力产生严重负面影响。为了改善和提高桩基承载能力，采用后注浆法加固措施，可使单桩承载力提高40%～120%，粗粒土增幅高于细粒土，桩侧、桩底复式注浆高于桩底注浆；桩基沉降减小30%左右。可利用预埋于桩身的后注浆钢导管进行桩身完整性超声检测，注浆用导管可取代等承载力桩身纵向钢筋，从而改善持力层的物理力学性能，恢复和提高持力层土体强度。2.提高桩侧摩阻力钻孔灌注桩与桩周土体间空隙降低了桩侧摩阻力；桩周泥皮阻碍了桩身与桩周土的结合，降低了摩擦系数，同样降低了桩侧摩阻力。桩底注浆在高压作用下，浆液沿桩土界面上返，通过渗透、填充、胶结综合作用对桩周泥土置换和空隙填充，在桩周形成脉状结合体，使桩侧摩擦阻力大幅度提高；同时浆液横向渗透到桩侧土层中也起到了加大桩径的作用，从而改善持力层受力状态和荷载传递性能。二、注浆参数的设定注浆参数主要包括注浆水灰比、注浆量以及终止注浆压力。在桩基施工前，应根据以往工程的实践经验，先设定参数，然后根据设定的参数，进行试桩的施工，试桩完成后达到设计的强度，进行桩的静载试验，最终确定试验参数：1.浆液的水灰比应根据土的饱和度、渗透性确定，对于饱和土宜为0.5～0.7，对于非饱和土宜为0.7～0.9(松散碎石土、砂砾宜为0.5～0.6)；低水灰比浆液宜掺入减水剂；地下水处于流动状态时，应掺入速凝剂；注浆少，压力大，可调大水灰比。2.注浆总量与持力层的孔隙率以及桩间距有关，在砂泥软石土层软石含量为50%～70%，桩间距为4～5米的条件下，注浆量一般为115～210t。3.桩底注浆终止工作压力应根据土层性质、注浆点深度确定，对于风化岩、非饱和粘性土、粉土，宜为5～10Mpa；对于饱和土层宜为1.5～6Mpa，软土取低值，密实粘性土取高值；桩侧注浆终止压力宜为桩底注浆终止压力的1/2。三、施工工艺1.施工准备1）材料准备①水泥宜采用硅酸盐水泥或者普通硅酸盐水泥，按规定批次进行抽检和报检。②水泥浆配合比设计及试验严格按照规范要求，进行水泥净浆配合比设计，确定理论配合比，并进行相关的检验。泌水率最大不得超过3%，拌合后3小时的泌水率宜控制在2%，24小时后泌水应全部被浆吸收。水泥浆液从拌制到使用的最长时间，应通过试验来确定，一般不得超过2～3小时。③注浆管和注浆阀注浆管采用内径为5厘米的白铁管，超声波检测管可兼使用。注浆阀应能承受1MPa以上的净水压力注浆阀外部保护层应能抵抗砂石等硬物的刮撞面不致使注浆阀受损，且具备逆止功能。2）设备准备①注浆的机械设备主要有高压清洗机、注浆泵(额定泵压应大于设计最大压力的1.5倍)、压力表、水泥搅拌机、储浆筒(容积不小于0.5立方米，顶口加盖滤网)、水泵、安全阀门、电焊机、气割设备等。②压力表必须经过有资质的计量单位检验校核，量程不小于注浆设计最大压力的1.3倍，一般为10～15MPa。2.施工要点①注浆管的布置：桩底后注浆导管及注浆阀数量宜根据桩径大小设置，对于d≤600毫米的桩，可设置1根；对于d≤l000毫米的桩，宜沿钢筋笼圆周对称设置2根；对于1000毫米②注浆施工顺序：注浆时最好采用整个承台群桩一次性注浆，注浆先施工周圈桩再施工中间桩，注浆时采用2根桩循环注浆，即先压第1根桩的A管，注浆量约占总量的70%，注完后再注另1根桩的A管，然后依次为第1根桩的B管和第2根桩的B管，这样就能保证同一根桩...
