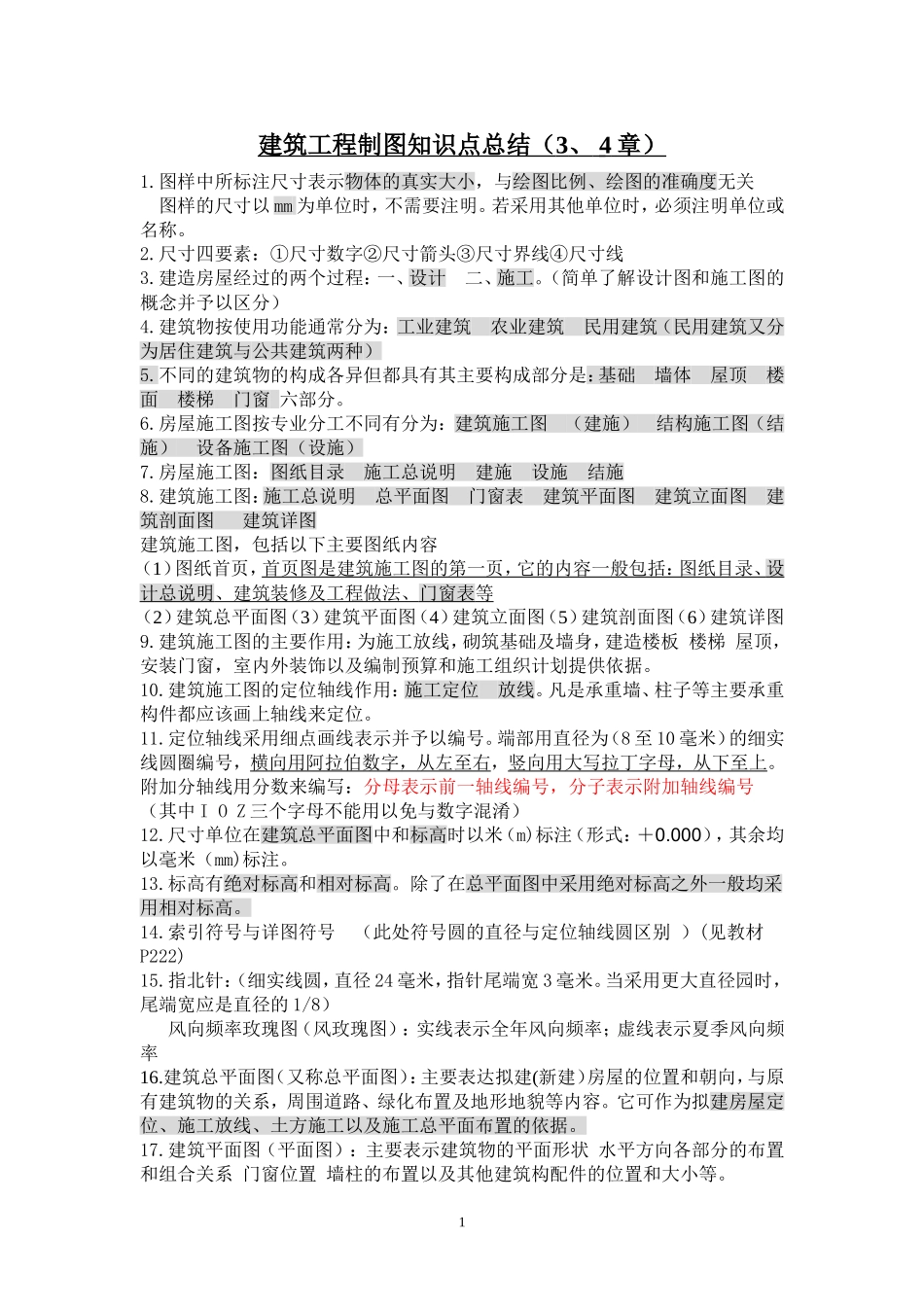

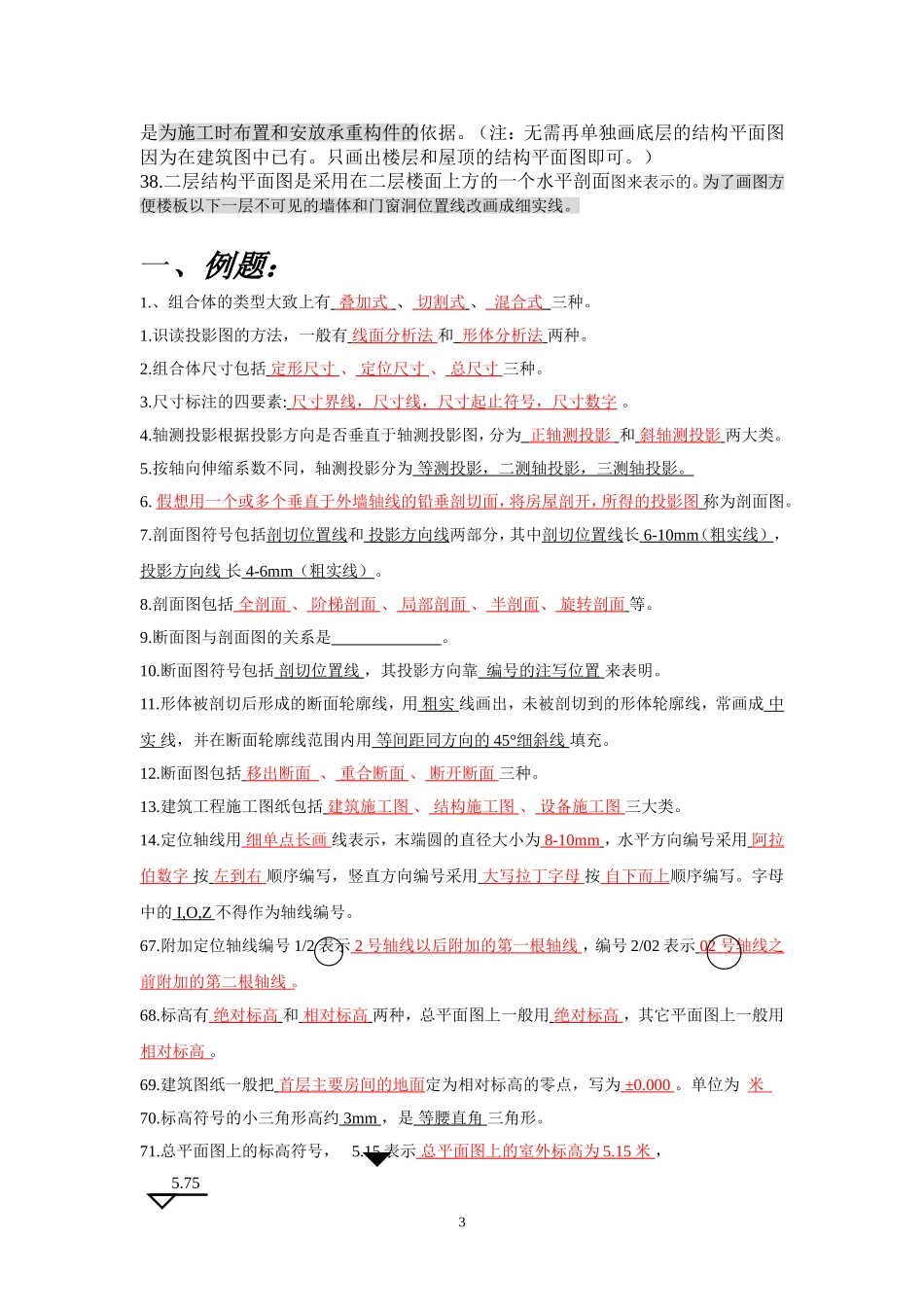

1建筑工程制图知识点总结（3、4章）1.图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关图样的尺寸以mm为单位时，不需要注明。若采用其他单位时，必须注明单位或名称。2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3.建造房屋经过的两个过程：一、设计二、施工。（简单了解设计图和施工图的概念并予以区分）4.建筑物按使用功能通常分为：工业建筑农业建筑民用建筑（民用建筑又分为居住建筑与公共建筑两种）5.不同的建筑物的构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分。6.房屋施工图按专业分工不同有分为：建筑施工图（建施）结构施工图（结施）设备施工图（设施）7.房屋施工图：图纸目录施工总说明建施设施结施8.建筑施工图：施工总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容（1）图纸首页，首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图9.建筑施工图的主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据。10.建筑施工图的定位轴线作用：施工定位放线。凡是承重墙、柱子等主要承重构件都应该画上轴线来定位。11.定位轴线采用细点画线表示并予以编号。端部用直径为（8至10毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中IOZ三个字母不能用以免与数字混淆）12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其余均以毫米（mm)标注。13.标高有绝对标高和相对标高。除了在总平面图中采用绝对标高之外一般均采用相对标高。14.索引符号与详图符号（此处符号圆的直径与定位轴线圆区别）(见教材P222)15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米。当采用更大直径园时，尾端宽应是直径的1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16.建筑总平面图（又称总平面图）：主要表达拟建(新建）房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。17.建筑平面图（平面图）：主要表示建筑物的平面形状水平方向各部分的布置和组合关系门窗位置墙柱的布置以及其他建筑构配件的位置和大小等。218.被剖切到的墙体、柱的断面轮廓线用粗实线表示没有剖切到的可见轮廓线用中粗线。其他用细实线或细点画线画出。剖切位置的剖切用粗实线表示。（注：在平面图中，凡是被剖切到的断面部分应画出材料图例，但在1:100和1:200的小比例平面图中剖到的砖墙不画材料图例，在1:50中也一般不画，但在大于1:50的图纸中就要画出材料图例。同时钢筋混凝土构件在小于1:50的图中涂黑表示。）19.平面图中的三道尺寸线：①门窗及门窗洞与墙间的尺寸（从轴线注起）②轴线间的尺寸③房屋两端外墙之间的尺寸20.建筑立面图：表示建筑物体型与外貌。其命名的三种方法：①房屋朝向②反映房屋外貌特征的方法如正背左、右立面图③定位轴线21.在立面图中图线表示：最外轮廓线用粗线，室外地面线用加粗的粗实线，门窗洞台阶花台等轮廓线用中粗线，凸出的勒脚线雨篷阳台和立面上的凸出的勒脚线等也用中粗线或稍粗点的实线，其他用细实线画出。22.建筑剖面图：表示建筑物内部垂直方向的高度楼层分层垂直空间的利用以及简要的结构形式和构造方式的图样。23.定位轴线与立面图中相同，同样只标注两端的定位轴线。24.室外地面线用加粗的粗实线，剖到的墙身轮廓线用粗实线画出，在1:100的图例中不画粉刷层，只在大于1:50的图例中用细实线来表示粉刷层。门窗洞台阶花台等轮廓线用中粗线，凸出的勒脚线雨篷阳台和立面上的凸出勒脚线等也用中粗线或稍粗点的实线，其他（尺寸线尺寸界线标高等）用细实线画出。25.三道尺寸标注：①门窗洞及洞间高度尺寸②楼层高...
