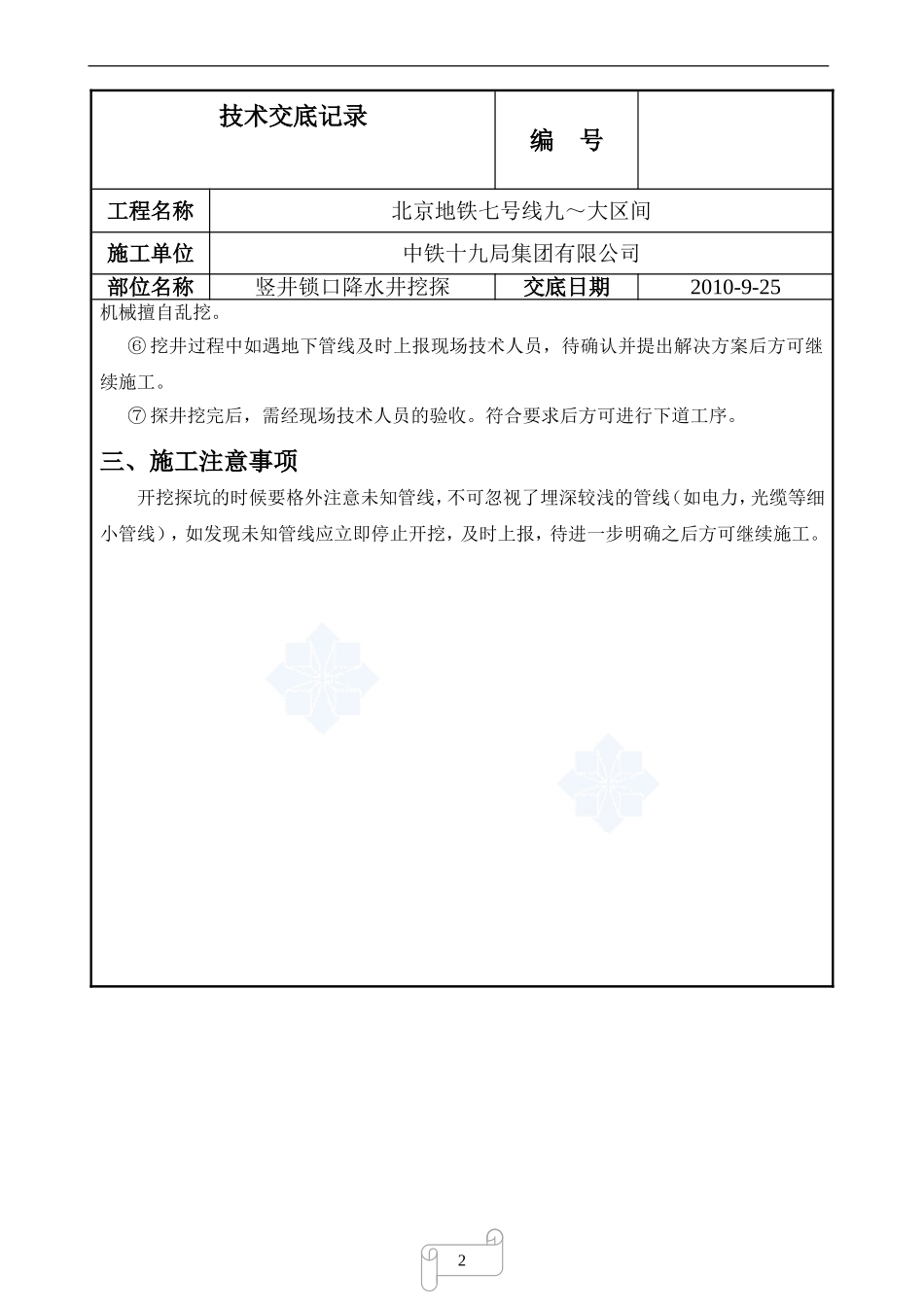

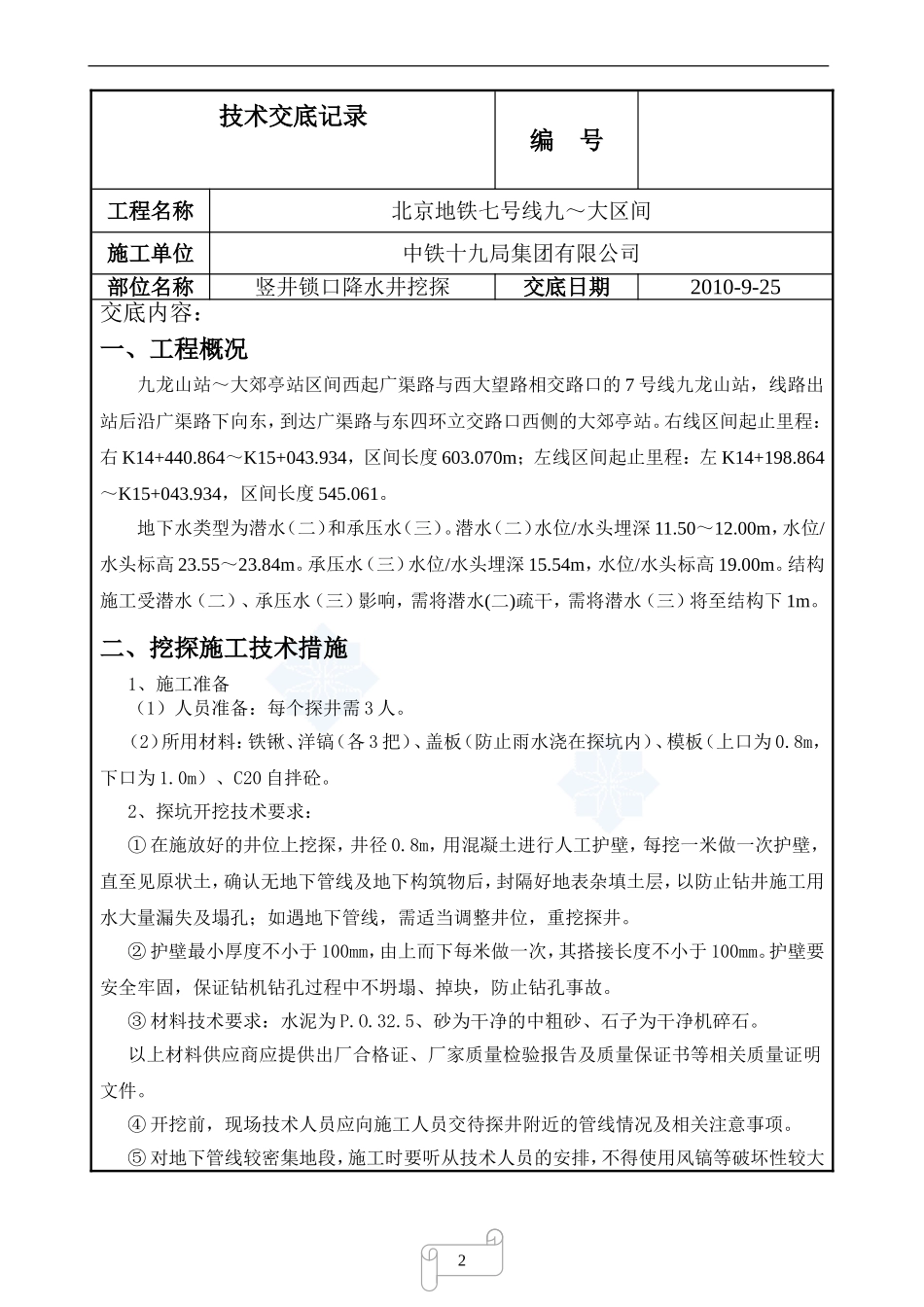

2技术交底记录编号工程名称北京地铁七号线九～大区间施工单位中铁十九局集团有限公司部位名称竖井锁口降水井挖探交底日期2010-9-25交底内容：一、工程概况九龙山站～大郊亭站区间西起广渠路与西大望路相交路口的7号线九龙山站，线路出站后沿广渠路下向东，到达广渠路与东四环立交路口西侧的大郊亭站。右线区间起止里程：右K14+440.864～K15+043.934，区间长度603.070m；左线区间起止里程：左K14+198.864～K15+043.934，区间长度545.061。地下水类型为潜水（二）和承压水（三）。潜水（二）水位/水头埋深11.50～12.00m，水位/水头标高23.55～23.84m。承压水（三）水位/水头埋深15.54m，水位/水头标高19.00m。结构施工受潜水（二）、承压水（三）影响，需将潜水(二)疏干，需将潜水（三）将至结构下1m。二、挖探施工技术措施1、施工准备（1）人员准备：每个探井需3人。（2）所用材料：铁锹、洋镐（各3把）、盖板（防止雨水浇在探坑内）、模板（上口为0.8m，下口为1.0m）、C20自拌砼。2、探坑开挖技术要求：①在施放好的井位上挖探，井径0.8m，用混凝土进行人工护壁，每挖一米做一次护壁，直至见原状土，确认无地下管线及地下构筑物后，封隔好地表杂填土层，以防止钻井施工用水大量漏失及塌孔；如遇地下管线，需适当调整井位，重挖探井。②护壁最小厚度不小于100mm，由上而下每米做一次，其搭接长度不小于100mm。护壁要安全牢固，保证钻机钻孔过程中不坍塌、掉块，防止钻孔事故。③材料技术要求：水泥为P.O.32.5、砂为干净的中粗砂、石子为干净机碎石。以上材料供应商应提供出厂合格证、厂家质量检验报告及质量保证书等相关质量证明文件。④开挖前，现场技术人员应向施工人员交待探井附近的管线情况及相关注意事项。⑤对地下管线较密集地段，施工时要听从技术人员的安排，不得使用风镐等破坏性较大2技术交底记录编号工程名称北京地铁七号线九～大区间施工单位中铁十九局集团有限公司部位名称竖井锁口降水井挖探交底日期2010-9-25机械擅自乱挖。⑥挖井过程中如遇地下管线及时上报现场技术人员，待确认并提出解决方案后方可继续施工。⑦探井挖完后，需经现场技术人员的验收。符合要求后方可进行下道工序。三、施工注意事项开挖探坑的时候要格外注意未知管线，不可忽视了埋深较浅的管线（如电力，光缆等细小管线），如发现未知管线应立即停止开挖，及时上报，待进一步明确之后方可继续施工。2审核人交底人接受交底人由交底单位填写，交底单位与接受交底单位保存。2接受交底人员签到表施工单位中铁十九局集团有限公司工程名称地铁七号线九～大区间交底内容降水井施工交底日期2009-9-25姓名工作单位职务备注
